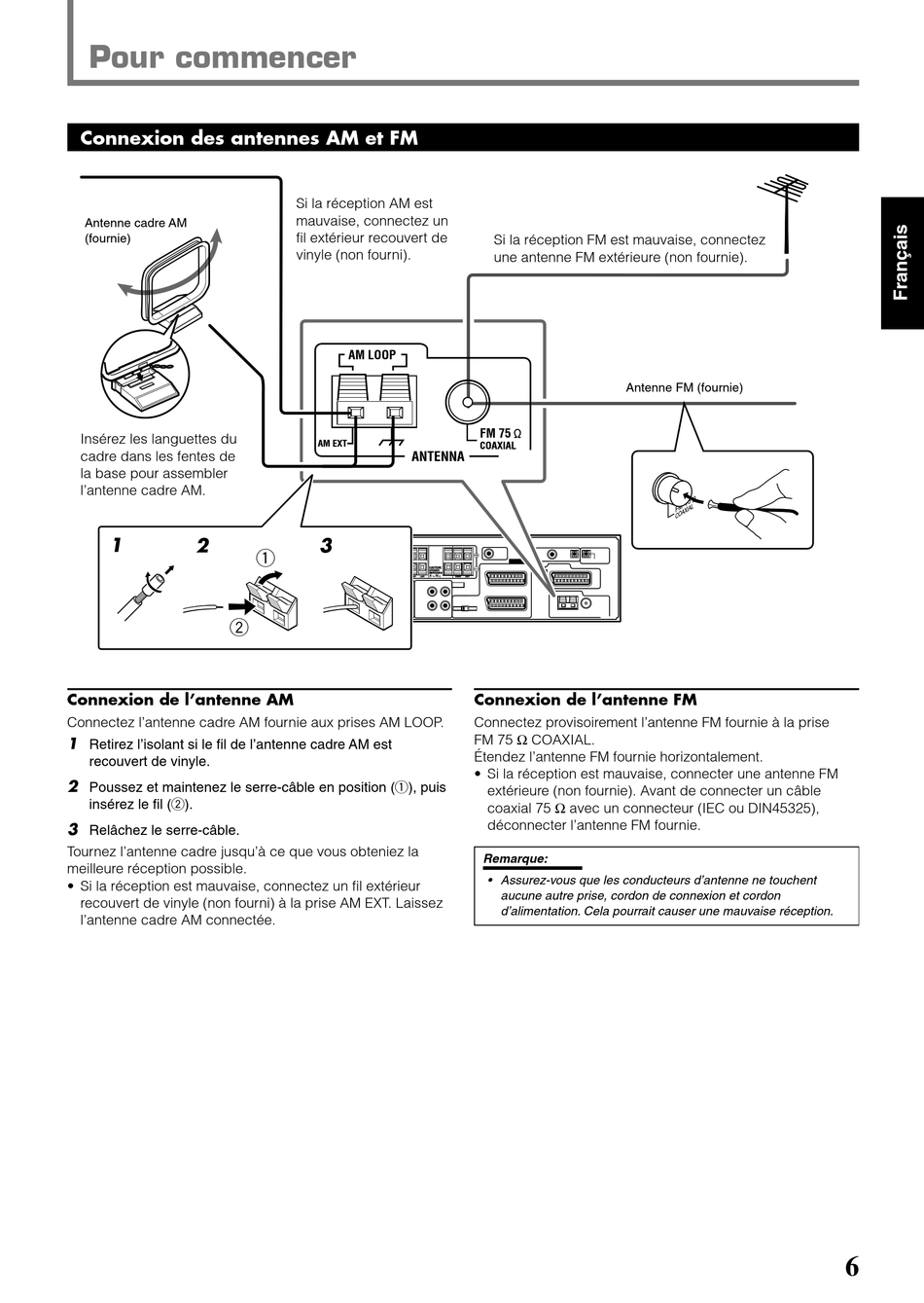

Pour commencer

Connexion des antennes AM et FM

Antenne cadre AM
(fournie)
Insérez les languettes du
cadre dans les fentes de
la base pour assembler
l'antenne cadre AM.
1 2
2
Connexion de l'antenne AM
Connectez l'antenne cadre AM fournie aux prises AM LOOP.
1
Retirez l'isolant si le fil de l'antenne cadre AM est
recouvert de vinyle.
2
Poussez et maintenez le serre-câble en position (1), puis
insérez le fil (2).
3
Relâchez le serre-câble.
Tournez l'antenne cadre jusqu'à ce que vous obteniez la
meilleure réception possible.
• Si la réception est mauvaise, connectez un fil extérieur
recouvert de vinyle (non fourni) à la prise AM EXT. Laissez
l'antenne cadre AM connectée.
Si la réception AM est
mauvaise, connectez un
fil extérieur recouvert de
vinyle (non fourni).
AM LOOP
AM EXT
ANTENNA
3
1
CAUTION:
SPEAKER
IMPEDANCE
CAUTION:
8
RIGHT LEFT RIGHT LEFT
SPEAKER
IMPEDANCE
1 OR 2:
8 16
1 AND 2:
16 32
Si la réception FM est mauvaise, connectez
une antenne FM extérieure (non fournie).
FM 75
COAXIAL
16
RIGHT LEFT
Connexion de l'antenne FM
Connectez provisoirement l'antenne FM fournie à la prise
FM 75 Ω COAXIAL.
Étendez l'antenne FM fournie horizontalement.
• Si la réception est mauvaise, connecter une antenne FM
extérieure (non fournie). Avant de connecter un câble
coaxial 75 Ω avec un connecteur (IEC ou DIN45325),
déconnecter l'antenne FM fournie.
Remarque:
• Assurez-vous que les conducteurs d'antenne ne touchent
aucune autre prise, cordon de connexion et cordon
d'alimentation. Cela pourrait causer une mauvaise réception.
Antenne FM (fournie)
6
