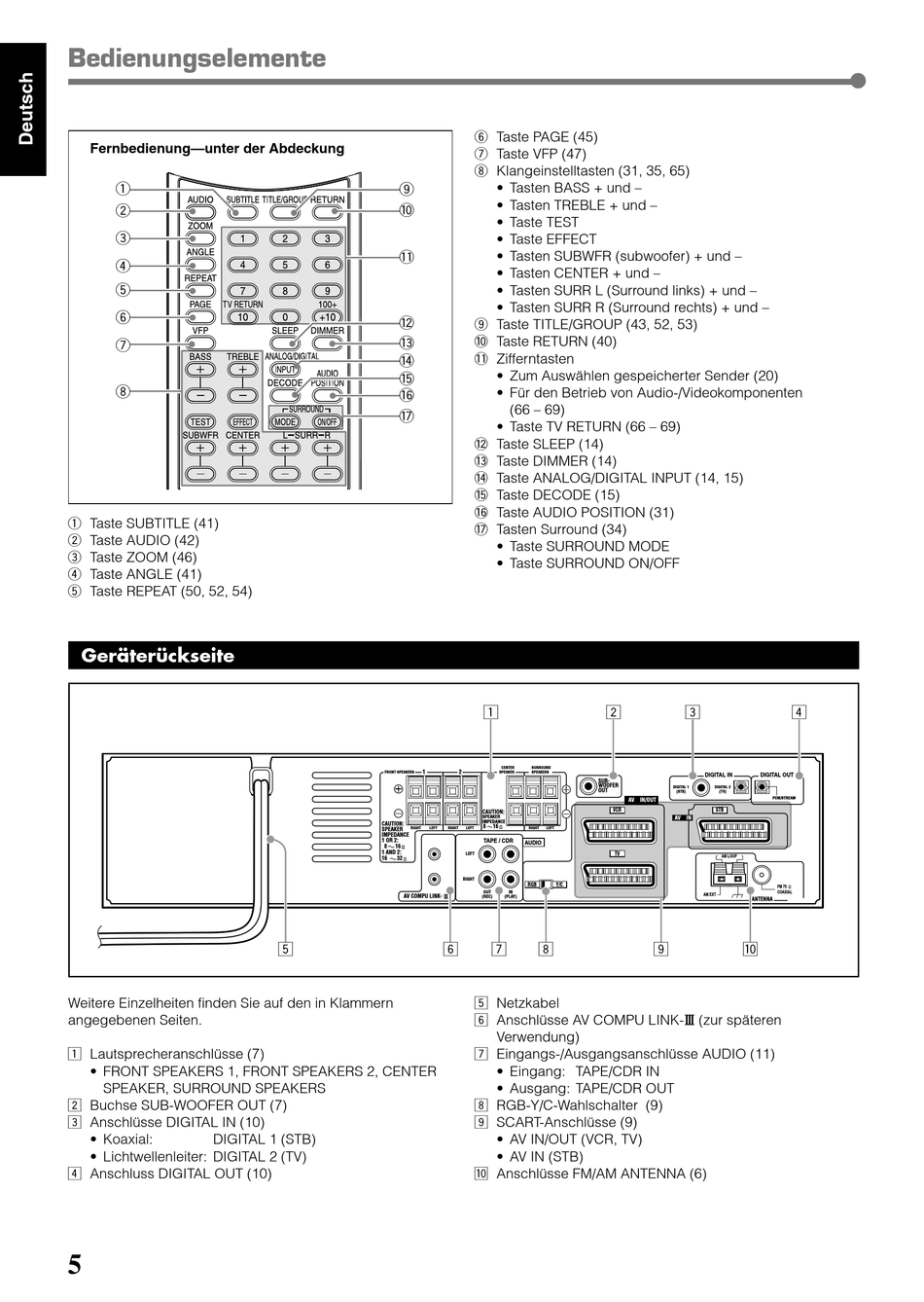

Bedienungselemente
Fernbedienung—unter der Abdeckung
1
2
3
4
5
6
7
8
1 Taste SUBTITLE (41)
2 Taste AUDIO (42)
3 Taste ZOOM (46)
4 Taste ANGLE (41)
5 Taste REPEAT (50, 52, 54)
Geräterückseite
Weitere Einzelheiten finden Sie auf den in Klammern
angegebenen Seiten.
1 Lautsprecheranschlüsse (7)
• FRONT SPEAKERS 1, FRONT SPEAKERS 2, CENTER
SPEAKER, SURROUND SPEAKERS
2 Buchse SUB-WOOFER OUT (7)
3 Anschlüsse DIGITAL IN (10)
• Koaxial:
DIGITAL 1 (STB)
• Lichtwellenleiter: DIGITAL 2 (TV)
4 Anschluss DIGITAL OUT (10)
5
9
0
-
=
~
!
@
#
$
1
FRONT SPEAKERS
CAUTION:
RIGHT
LEFT
RIGHT
SPEAKER
IMPEDANCE
1 OR 2:
8
16
1 AND 2:
16
32
AV COMPU LINK-
5
6
6 Taste PAGE (45)
7 Taste VFP (47)
8 Klangeinstelltasten (31, 35, 65)
• Tasten BASS + und –
• Tasten TREBLE + und –
• Taste TEST
• Taste EFFECT
• Tasten SUBWFR (subwoofer) + und –
• Tasten CENTER + und –
• Tasten SURR L (Surround links) + und –
• Tasten SURR R (Surround rechts) + und –
9 Taste TITLE/GROUP (43, 52, 53)
0 Taste RETURN (40)
- Zifferntasten
• Zum Auswählen gespeicherter Sender (20)
• Für den Betrieb von Audio-/Videokomponenten
(66 – 69)
• Taste TV RETURN (66 – 69)
= Taste SLEEP (14)
~ Taste DIMMER (14)
! Taste ANALOG/DIGITAL INPUT (14, 15)
@ Taste DECODE (15)
# Taste AUDIO POSITION (31)
$ Tasten Surround (34)
• Taste SURROUND MODE
• Taste SURROUND ON/OFF
1
2
CENTER
SURROUND
2
SPEAKER
SPEAKERS
SUB-
WOOFER
OUT
AV IN/OUT
VCR
CAUTION:
SPEAKER
IMPEDANCE
8
16
LEFT
RIGHT
LEFT
TAPE / CDR
AUDIO
TV
LEFT
RIGHT
RGB
Y/C
OUT
IN
(REC)
(PLAY)
7
8
5 Netzkabel
6 Anschlüsse AV COMPU LINK- (zur späteren
Verwendung)
7 Eingangs-/Ausgangsanschlüsse AUDIO (11)
• Eingang: TAPE/CDR IN
• Ausgang: TAPE/CDR OUT
8 RGB-Y/C-Wahlschalter (9)
9 SCART-Anschlüsse (9)
• AV IN/OUT (VCR, TV)
• AV IN (STB)
p Anschlüsse FM/AM ANTENNA (6)
3
4
DIGITAL IN
DIGITAL OUT
DIGITAL 1
DIGITAL 2
(STB)
(TV)
PCM/STREAM
STB
AV IN
AM LOOP
FM 75
COAXIAL
AM EXT
ANTENNA
9
p
