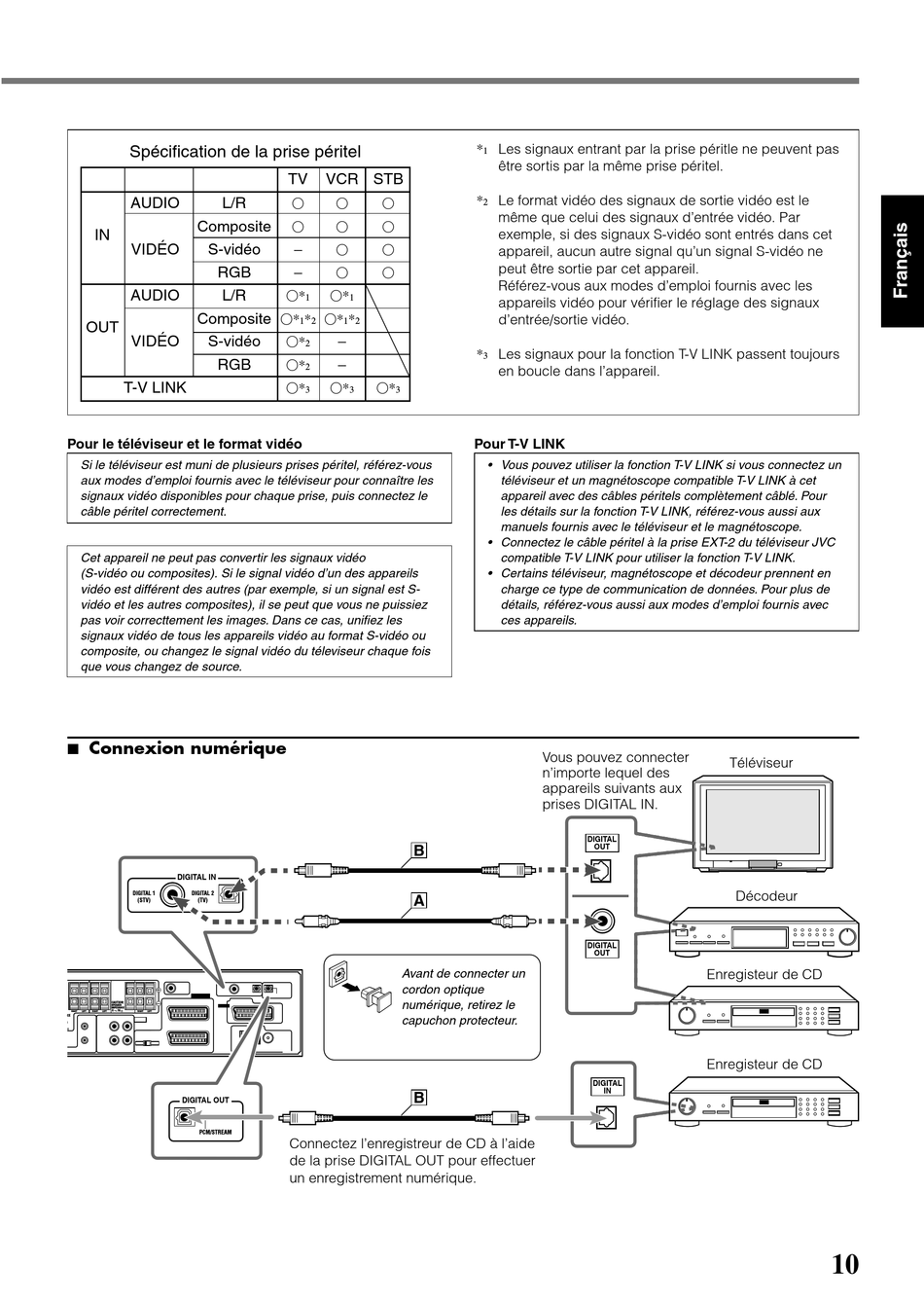

Spécification de la prise péritel
AUDIO L/R
Composite
IN
VIDÉO S-vidéo
RGB
AUDIO L/R
Composite
OUT
VIDÉO S-vidéo
RGB
T-V LINK
Pour le téléviseur et le format vidéo
Si le téléviseur est muni de plusieurs prises péritel, référez-vous
aux modes d'emploi fournis avec le téléviseur pour connaître les
signaux vidéo disponibles pour chaque prise, puis connectez le
câble péritel correctement.
Cet appareil ne peut pas convertir les signaux vidéo
(S-vidéo ou composites). Si le signal vidéo d'un des appareils
vidéo est différent des autres (par exemple, si un signal est S-
vidéo et les autres composites), il se peut que vous ne puissiez
pas voir correcttement les images. Dans ce cas, unifiez les
signaux vidéo de tous les appareils vidéo au format S-vidéo ou
composite, ou changez le signal vidéo du téleviseur chaque fois
que vous changez de source.
7 Connexion numérique
DIGITAL IN
DIGITAL 1 DIGITAL 2
(STV) (TV)
CAUTION:
SPEAKER
IMPEDANCE
:
8 16
RIGHT LEFT RIGHT LEFT RIGHT LEFT
CE
DIGITAL OUT
PCM/STREAM
TV VCR STB
−
−
* *
1 1
* * * *
1 2 1 2
−
*
2
−
*
2
* * *
3 3 3
B
A
Avant de connecter un
cordon optique
numérique, retirez le
capuchon protecteur.
B
Connectez l'enregistreur de CD à l'aide
de la prise DIGITAL OUT pour effectuer
un enregistrement numérique.
Les signaux entrant par la prise péritle ne peuvent pas
*
1
être sortis par la même prise péritel.
* Le format vidéo des signaux de sortie vidéo est le
2
même que celui des signaux d'entrée vidéo. Par
exemple, si des signaux S-vidéo sont entrés dans cet
appareil, aucun autre signal qu'un signal S-vidéo ne
peut être sortie par cet appareil.
Référez-vous aux modes d'emploi fournis avec les
appareils vidéo pour vérifier le réglage des signaux
d'entrée/sortie vidéo.
* Les signaux pour la fonction T-V LINK passent toujours
3
en boucle dans l'appareil.
Pour T-V LINK
• Vous pouvez utiliser la fonction T-V LINK si vous connectez un
téléviseur et un magnétoscope compatible T-V LINK à cet
appareil avec des câbles péritels complètement câblé. Pour
les détails sur la fonction T-V LINK, référez-vous aussi aux
manuels fournis avec le téléviseur et le magnétoscope.
• Connectez le câble péritel à la prise EXT-2 du téléviseur JVC
compatible T-V LINK pour utiliser la fonction T-V LINK.
• Certains téléviseur, magnétoscope et décodeur prennent en
charge ce type de communication de données. Pour plus de
détails, référez-vous aussi aux modes d'emploi fournis avec
ces appareils.
Vous pouvez connecter
n'importe lequel des
appareils suivants aux
prises DIGITAL IN.
DIGITAL
OUT
DIGITAL
OUT
DIGITAL
IN
Téléviseur
Décodeur
Enregisteur de CD
Enregisteur de CD
