Kalibrierung

Überprüfung und Kalibrierung
Hinweis: Der ACM ist ein Qualitätsrotationslaser und wird 100%ig in der angege-
benen Toleranz im Werk eingestellt. Aus Gründen der Produkthaftung
möchten wir Sie auf folgendes hinweisen: Überprüfen Sie regelmäßig die
Kalibrierung vor dem Gebrauch nach Transporten und langer Lagerung.

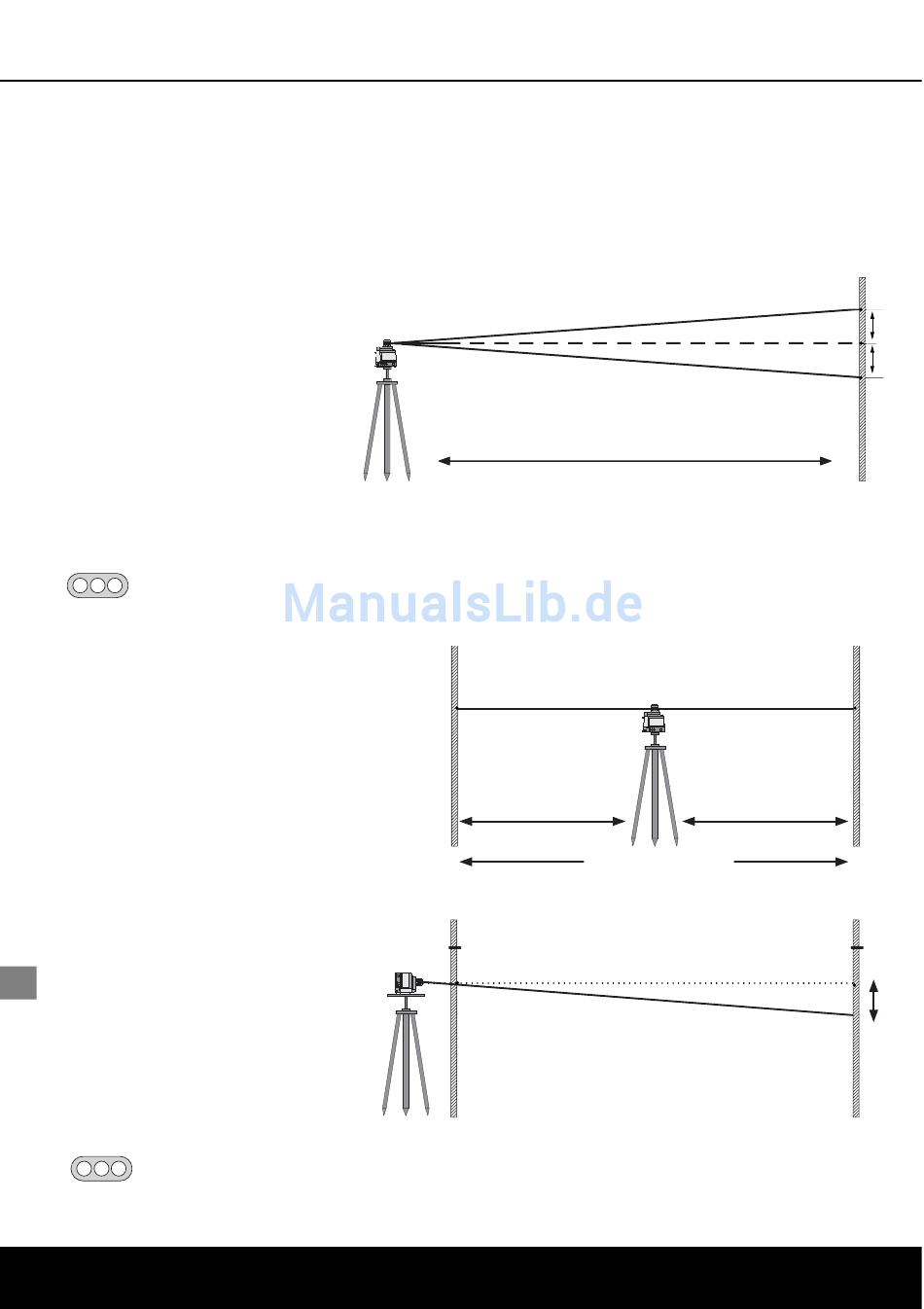

Überprüfung und Kalibrierung
X-/Y-Achse
1. Gerät mit der zu überprüfen-
den Achse in Richtung
Zielwand stellen
2. Punkt 1 auf der Zielwand
markieren
3. Gerät um exakt 180° drehen
(ohne die Stativhöhe zu ver-
stellen)
4. Punkt 2 auf der Zielwand markieren
5. Abdeckung des Kalibrierpotentiometers entfernen.
x y z Mit Potentiometer X bzw. Y die gewünschte Achse bis auf die Mitte M
zwischen P1 und P2 korrigieren. Elektronische Kalibrierung siehe nächste Seite.
Z-Achse
Bestimmung von Referenzmarken
1. Gerät horizontal in die Mitte zwischen
zwei Zielen stellen
2. Ref.-Marke A an Ziel A (z.B. Messlatte
markieren
3. Gerät um 180° drehen, ohne die
Höhe zu verstellen
4. Ref.-Marke B an Ziel B (z.B.
Wand)markieren
Kalibrierung
1. Gerät vertikal in die Nähe von
Ziel A positionieren
2. Den Abstand des Laserstrahls
(durch Punkt A ) zu Ref.-Marke
2
A messen
3. Den gemessenen Abstand auf
Wand B übertragen (Punkt B
Abdeckung des Kalibrierpotentiometers entfernen.
Mittels des Potentiometers Z die Höhe des Strahls auf den neu markierten
x y z
Punkt B stellen. Elektronische Kalibrierung siehe nächste Seite.
2
8
A
A
A
2
).
2
min. 20 - 30 m
½ L
min. 20 - 30 m
P1
M
P2
B
½ L
B
B
2
DEUTSCH
