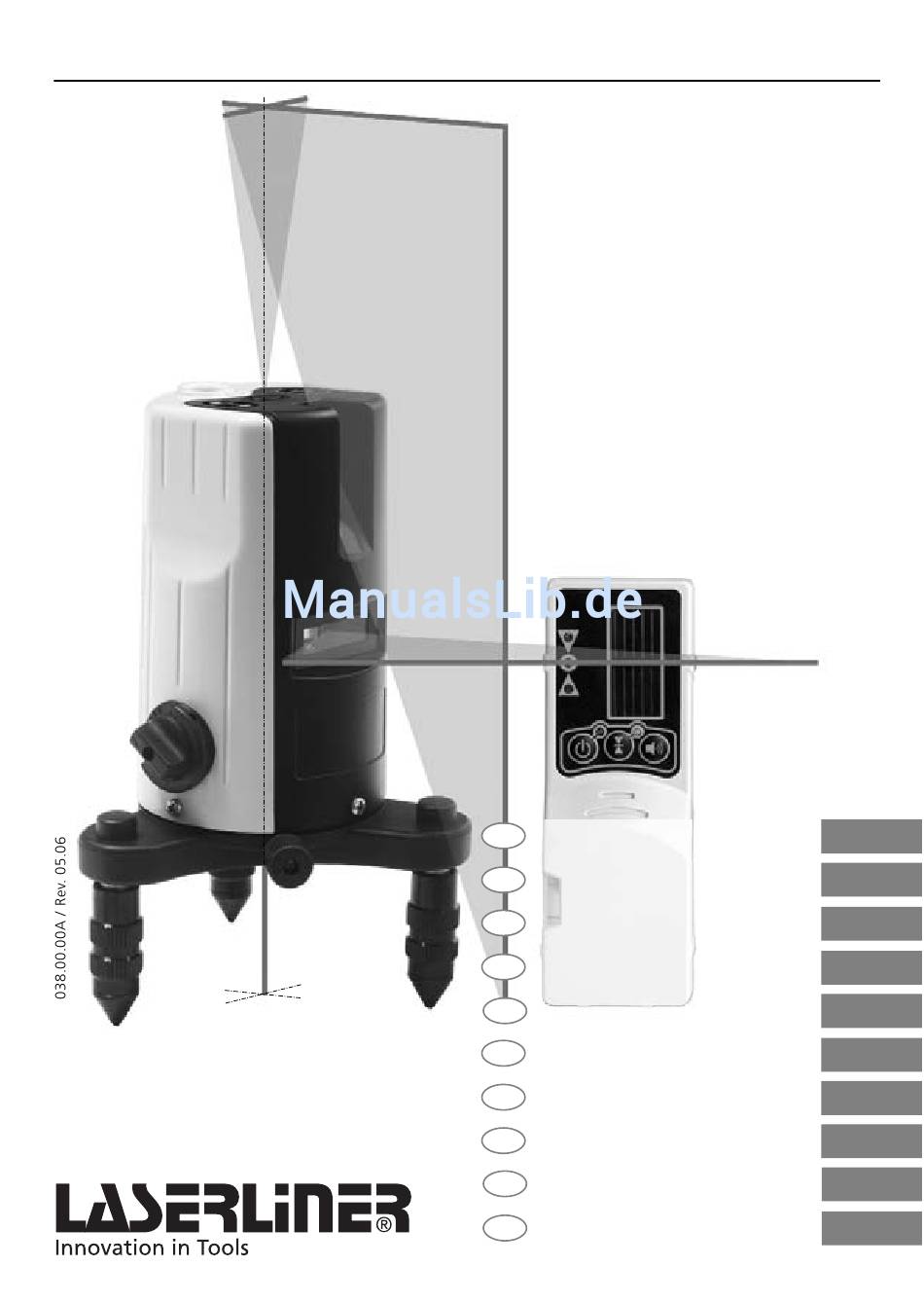

AutoCross-Laser ACL 2P RX
D
Bedienungsanleitung
Operating instructions
GB
Gebruiksaanwijzing
NL
Betjeningsvejledning
DK
Mode d´emploi
F
Instrucciones para su uso
E
Istruzioni d'uso
I
Instrukcja Obsługi
PL
Käyttöohje
FIN
Instruções de uso
P
max.
50 m
3-8
9-14
15-20
21-26
27-32
33-38
39-44
45-50
51-56
57-62
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für LaserLiner AutoCross-Laser ACL 2P RX
Inhaltszusammenfassung für LaserLiner AutoCross-Laser ACL 2P RX
- Seite 1 AutoCross-Laser ACL 2P RX max. 50 m Bedienungsanleitung 9-14 Operating instructions 15-20 Gebruiksaanwijzing 21-26 Betjeningsvejledning 27-32 Mode d´emploi 33-38 Instrucciones para su uso 39-44 Istruzioni d'uso 45-50 Instrukcja Obsługi 51-56 Käyttöohje 57-62 Instruções de uso...
- Seite 2 AutoCross-Laser ACL 2P RX...
-
Seite 3: Allgemeine Sicherheitshinweise
Verschleiß und Mängel, die den Wert oder die Gebrauchs- tauglichkeit nur unerheblich beeinflussen. Bei Eingriffen nicht von uns auto- risierter Stellen erlischt die Garantie. Im Garantiefall geben Sie bitte das voll- ständige Gerät mit allen Informationen, sowie Rechnung einem unserer Händler oder senden Sie es an Umarex-Laserliner. DEUTSCH... - Seite 4 AutoCross-Laser ACL 2P RX Laseraustrittsfenster AN- / AUS-Schalter Transportsicherung Seitenfeinantrieb 5/8” Gewinde (Unterseite) Austritt Lotlaser (Unterseite) Justierfüße Stativadapter Libelle zur groben Ausrichtung Batteriefach 10 Handempfängermodus 11 Kontrollleuchte Handempfängermodus 12 Betriebsanzeige Anwendung mit Stativ Zur einfachen Handhabung den ACL 2P RX auf ein Stativ (5/8”–...
- Seite 5 AutoCross-Laser ACL 2P RX A Betriebsanzeige B Umschaltung Genauigkeit Nah- / Fernbereich C Kontrollleuchte Genauigkeit grün / rot D AN- / AUS-Schalter E Tonsignal AN / AUS F Laserempfangsfeld G Positions-Anzeigen für Laser (vorne, seitlich, hinten) H Universalhalterung Batteriefach (Rückseite) Einlegen der Batterien bei ACL 2P RX und Laserempfänger RX 50:...
-
Seite 6: Universalhalterung
AutoCross-Laser ACL 2P RX Arbeiten mit dem Laserempfänger RX 50: Verwenden Sie zum Nivellieren auf große Entfernungen oder bei hoher Helligkeit den Laserempfänger RX 50. Diesen mit Taste D anschalten, Kontrolleuchte A leuchtet. WICHTIG: Den ACL 2P RX in den Hand- empfängermodus schalten (Taste 10). - Seite 7 AutoCross-Laser ACL 2P RX Hinweis: Überprüfen Sie regelmäßig die Kalibrierung vor dem Gebrauch, nach Transporten und langer Lagerung. Technische Daten Selbstnivellierbereich + 3° Genauigkeit + 2 mm / 10 m Empfangsbereich Laserempfänger max. 50 m Laserwellenlänge 635 nm Laserklasse Linienlaser 2M / <...
- Seite 8 AutoCross-Laser ACL 2P RX Kalibrierungsüberprüfung vorbereiten: Sie können die Kalibrierung des Laser kontrollieren. Stellen Sie das Gerät in der Mitte zwischen 2 Wänden auf, die mind. 5 m voneinander entfernt sind. Schalten Sie das Gerät ein (Laserkreuz an). Zur optimalen Überprüfung bitte ein Stativ verwenden.
