- Seite 1 All manuals and user guides at all-guides.com AQua-Master 3-12 Bedienungsanleitung 13-22 Operating instructions 23-32 Gebruiksaanwijzing 33-42 Betjeningsvejledning 43-52 Mode d´emploi 53-62 Instrucciones para su uso 63-72 Istruzioni d'uso 73-82 Instrukcja Obsługi 83-92 Käyttöohje 93-102 Instruções de uso...
- Seite 2 All manuals and user guides at all-guides.com AQua-Master...
-
Seite 3: Allgemeine Sicherheitshinweise
Verschleiß und Mängel, die den Wert oder die Gebrauchs- tauglichkeit nur unerheblich beeinflussen. Bei Eingriffen nicht von uns auto- risierter Stellen erlischt die Garantie. Im Garantiefall geben Sie bitte das voll- ständige Gerät mit allen Informationen, sowie Rechnung einem unserer Händler oder senden Sie es an Umarex-Laserliner. DEUTSCH... - Seite 4 All manuals and user guides at all-guides.com AQua-Master Hinweis: Bei Transport und im Vertikalbetrieb Transportsicherung (F) unbedingt auf „Lock“ einstellen, ansonsten kann es zur Beschädigung des Gerätes kommen. A Bedienfeld H 5/8” Gewinde Vertikallibelle Justierfuß für Vertikaleinsatz Hochleistungsakku Vertikal- / Wandhalterung...
-
Seite 5: Sensocommander (Optional) - Zubehör
(Dioden auch auf der Rückseite) (geschraubt) SensoCommander Pro: Vertikal- /Wandhalterung: Laserebene Für vertikale Anwendungen auf einem Stativ und zum Befestigen des AQua-Master an die Wand. Die Referenzlinie kennzeichnet die Laserebene und erleichtert das Ausrichten des Lasers. Ausgang IR-Signal Universalhalterung Empfangsfeld Laserstrahl Befestigungshebel SpotLite Marking LED (nicht bei Batteriefach (Rückseite) -
Seite 6: Bedienung Aqua-Master Akkus Laden
All manuals and user guides at all-guides.com AQua-Master Bedienung AQua-Master Akkus laden • Vor Einsatz des Gerätes Akkus voll aufladen. • Wenn die LED (L) neben Vertikal-Libelle (B) blinkt, Akku laden. • Lade- / Netzteil mit Stromnetz und Buchse (D) verbinden. Die Kontrollampe leuchtet rot, wenn der Akku geladen wird. -
Seite 7: Horizontaleinsatz Aqua-Master
All manuals and user guides at all-guides.com AQua-Master Horizontaleinsatz AQua-Master • Das Gerät auf einer möglichst ebenen Fläche aufstellen oder auf ein Stativ befestigen. • Die Transportsicherung (F) in Pfeilrichtung auf „Unlock“ bis zum Anschlag drehen. Damit wird die Sicherung gelöst, die das Pendelsystem beim Transport gegen Beschädigung schützt. -
Seite 8: Bedienung
All manuals and user guides at all-guides.com AQua-Master Bedienung 1. Rotations-Modus Der Laserstrahl dreht sich um 360° mit einer Drehzahl von 120 U/min. Erneutes Drücken der Taste erhöht die Drehzahl auf 300 U/min. Bei Rotation leuchtet die LED (K) permanent. -
Seite 9: Arbeiten Mit Dem Sensocommander (Optional)
All manuals and user guides at all-guides.com AQua-Master Arbeiten mit dem SensoCommander (optional) 14 Position Bedienfeld SC 120 und Pro SC Classic 15 Geschwindigkeit / Lautstärke / Winkelbereich 16 Handempfänger- Modus 17 Scan-Modus (Lautstärke) 18 Rotationsmodus Hinweis: Die Laser-Empfänger verfügen über 2 Toleranzbereiche: Fein- und Frei- hand-bereich. -
Seite 10: Kalibrierung Überprüfen
Hinweis: Wenn bei der X-, Y- oder Z-Achse die Punkte A2 und A3 mehr als 2 mm / 10 m auseinander liegen, ist eine Kalibrierung erforderlich. Setzen Sie sich mit Ihrem Fachhändler in Verbindung oder wenden Sie sich an die Serviceabteilung von UMAREX-LASERLINER. DEUTSCH... -
Seite 11: Technische Daten
All manuals and user guides at all-guides.com AQua-Master Technische Daten Technische Änderungen vorbehalten. Selbstnivellierbereich + 3,5° (horizontal) Genauigkeit + 2 mm / 10 m Nivellierung horizontal automatisch Nivellierung vertikal manuell Senkrechter Referenzstrahl 90° zur Rotationsebene Rotationsgeschwindigkeit 0, 120, 300 U/min... - Seite 12 All manuals and user guides at all-guides.com AQua-Master Tips und Tricks für den Umgang mit dem AQua-Master • Benutzen sie eine Höhe, die nicht durch Glas oder Fenster gebrochen wird, damit Reflektionen und Spiegelungen vermeiden werden. • Schaffen Sie sich eine Arbeitsmarkierung (Referenzhöhe), um immer an der gleichen Höhe...
- Seite 13 Any tampering by unauthorised persons will render this warranty void. In the event that you need to claim warranty, please take the complete device together with all information and the invoice to one of our dealers or send it in to Umarex-Laserliner. ENGLISH...
- Seite 14 All manuals and user guides at all-guides.com AQua-Master Note: During transport and in vertical operation, make sure that the transport securing device is set to "lock" ; failure to do so may result in damage to the device. A Control panel...
- Seite 15 All manuals and user guides at all-guides.com AQua-Master SensoCommander (optional) - Accessory The SensoCommander is an all-in-one remote control and laser receiver unit. SensoCommander 120: SensoCommander Classic: (Diodes also on the back) (screwed) SensoCommander Pro: Vertical / wall mount Laser plane...
-
Seite 16: Battery Replacement
All manuals and user guides at all-guides.com AQua-Master Operation of the AQua-Master Charging the batteries: • Fully charge the batteries before use. • When LED (L) located next to vertical vial (B) starts to blink, recharge the batteries. • Plug the charger/mains adapter into the power socket and into socket (D). - Seite 17 Vertical use of the AQua-Master Note: In vertical use, the AQua-Master does not automatically adjust itself. • Set the device to "Lock". • For vertical use, insert the adjustable foot in the appropriate socket.
-
Seite 18: Rotation Mode
All manuals and user guides at all-guides.com AQua-Master Operation 1. Rotation mode The laser beam rotates through 360° at a speed of 120 rpm. Pressing the button again increases the speed to 300 rpm. During rotation, the LED (K) is permanently lit. - Seite 19 All manuals and user guides at all-guides.com AQua-Master Working with the SensoCommander (optional) Control panel SC 120 and Pro SC Classic 14 Position 15 Speed / Volume / Angle range 16 Hand receiver mode 17 Scan mode (volume) 18 Rotation mode Note: The laser receiver has two tolerance settings: Precision and free-hand setting.
- Seite 20 Note: If points A2 and A3 are more than 2 mm / 10 m apart on either the X, Y or Z axis, the device is in need of calibration. Contact your authorised dealer or else the UMAREX-LASERLINER Service Department. ENGLISH...
-
Seite 21: Technical Data
All manuals and user guides at all-guides.com AQua-Master Technical data Subject to technical alterations Self-levelling range + 3.5° (horizontal) Precision + 2 mm / 10 m Horizontal levelling Automatic Vertical levelling Manual Perpendicular reference beam 90° to the plane of rotation... - Seite 22 All manuals and user guides at all-guides.com AQua-Master Tips and tricks for working with the AQua-Master • Use a height which is not interrupted by glass or windows so as to avoid reflections. • Generate a working mark (reference height) in order to always continue working from the same height.
-
Seite 23: Algemene Veiligheid

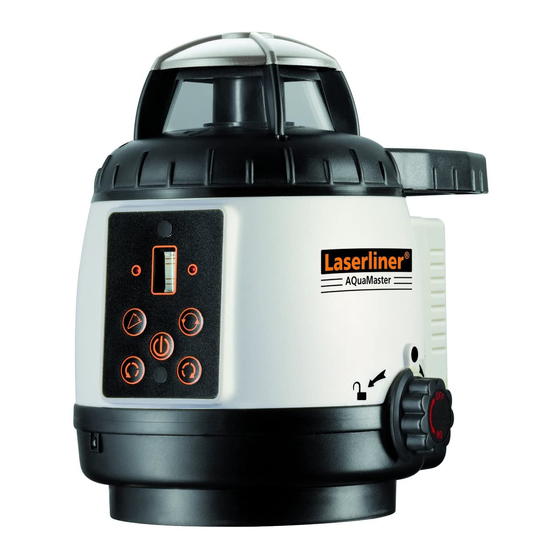

All manuals and user guides at all-guides.com AQua-Master AQua-Master: Automatische rotatielaser met pendelsysteem, met snelle horizontale uitrichting- ideaal voor het werken op een statief met spindel. Vertikaal uitrichten met behulp van een uitrichtvoetje, lange werktijd duur een hoge kwaliteits-accu. Laser 635nm, loodrechte referentiestraal, nauwkeurigheid... - Seite 24 All manuals and user guides at all-guides.com AQua-Master Opmerking: Bij transport en gebruik vertikaal de transportknop in de "lock" stand instellen, daar er anders transportschade kan ontstaan. A Bedieningspaneel H 5,8 schroefdraad Vertikale libelle Afstelvoet voor vertikaal Accu afstellen D Laad-ingang...
- Seite 25 Vertikaal / wandbeugel Laserlijn Voor het vertikale gebruik op een statief en voor bevestiging van de Aqua-master tegen de wand. De referentielijn laat u eenvoudig de laserlijn zien en maakt het uitrichten zeer eenvoudig. 1. Uitgang infrarood signaal 7. Universele baakklem 2.
- Seite 26 All manuals and user guides at all-guides.com AQua-Master Bediening Aqua-Master Accu laden • Voor gebruik van het apparaat de accu volledig opladen • Als de LED naast de verikale libelle knippert, accu laden • Laad/ adaptor met het netspanning en laadstekker verbinden, het kontrolle-lampje brandt rood wanneer de accu geladen wordt, zodra het groene lampje brand is de accu vol.
- Seite 27 All manuals and user guides at all-guides.com AQua-Master Horizontaal gebruik Aqua-master • Het apparaat zoveel mogelijk op een vlakke ondergond of op een statief opstellen. • De transportbeveiliging (F) in de pijlrichting op Unlock tot aan de weerstand draaien. Daarmee wordt de beveiliging uitgeschakeld die het pendelsysteem bij transport tegen beschadiging beschermd.
- Seite 28 All manuals and user guides at all-guides.com AQua-Master Bediening 1. Rotatiemodus De laserstraal draait 360° rond met een snelheid van 120 T/min. Door opnieuw op de toets te drukken verhoogt de draaisnelheid tot 300 T/min. Bij de rotatiemodus, brand het LED (K) permanent.
- Seite 29 All manuals and user guides at all-guides.com AQua-Master Werken met de SensoCommander (optioneel) Bedieningsveld SC 120 en Pro SC Classic 14 positie 15 snelheid/ geluids- sterkte/hoekbereik 16 handontvanger modus 17 scanmodus (geluidssterkte) 18 rotatiemodus Opgelet: de laserontvanger gebruiken in 2 tolerantie bereiken: fijn en vrijhand bereik.
-
Seite 30: Kalibratie Controleren
All manuals and user guides at all-guides.com AQua-Master Kalibratie controle voorbereiden. U kan de kalibrering van de laser controleren. Plaats het toestel in het midden tussen twee muren die minstens 5 meter van mekaar verwijderd zijn. Schakel het toestel aan (zie pag. 4 horizontaal gebruik). Voor een opti- male controle een statief gebruiken. - Seite 31 All manuals and user guides at all-guides.com AQua-Master Technische gegevens Technische veranderingen voorbehouden. Zelfnivellering bereik + 3,5° (horizontaal) Nauwkeurigheid + 2 mm / 10 m Nivellering horizontaal automatisch Nivellering verticaal manueel Referentie loodpunt 90° op rotatielaser Rotatie snelheid 0, 120, 300 T/min...
- Seite 32 All manuals and user guides at all-guides.com AQua-Master "Tips and Tricks" m.b.t. tot het gebruik van de Aqua-Master. • Gebruik een hoogte die niet door glas of ramen onder- broken wordt, zodat reflecties en spiegelingen uitges- loten worden. • Markeer steeds een referentiehoogte (werkbare markering) waardoor u ten alle tijden op dezelfde hoogte kunt verder werken.
- Seite 33 All manuals and user guides at all-guides.com AQua-Master AQua-Master: Automatisk, pendulophængt rotorlaser med hurtig selvnivelleringsfunktion - velegnet til anvendelse på elevatorstativ. Lodret opretning ved hjælp af justérfod, lang drifttid med indbyggede akkumulatorer. Laser 635nm (synlig, rød), lodret referencestråle, nøjagtighed 2mm/10m, støv- og stænktæt.
- Seite 34 All manuals and user guides at all-guides.com AQua-Master Bemærk: Under transport og ved lodret anvendelse skal låsek- nappen (D) være på "Lock". I modsat fald kan laseren tage skade. A Tastatur G Rude t. IR-signal fra Libelle til lodret opretning fjernbetjening Akku-sæt...
- Seite 35 All manuals and user guides at all-guides.com AQua-Master SensoCommander (flere typer) – tilbehør SensoCommander – kombineret håndsensor og fjernbetjening SensoCommander 120: SensoCommander Classic: (dioder på bagsiden) (skrue-låg) SensoCommander Pro: Vertikal- og vægbeslag Laserplan Til lodret anvendelse på stativ el. plant...
- Seite 36 All manuals and user guides at all-guides.com AQua-Master Brug af AQua-Master Opladning af akku-sæt • Før ibrugtagning lades batterierne helt op, dvs. min. 17 timer. Når dioden (L) ved siden af tænd/sluk-tasten blinker, skal batterierne lades op. • Sæt laderen til lysnettet og ladestikket i laserens stik (D). Kontrollampen ved siden af stikket lyser: Rød = opladning;...
- Seite 37 Laseren er nu selvnivelleret, og arbejdet kan begynde. Bemærk: Hvis laseren står for skråt (mere 3,5°), lyder en advarselstone. Laseren skal i så fald rettes bedre op. Lodret (vertikal) anvendelse af AQua-Master Bemærk: Under lodret anvendelse skal laseren rettes op manuelt, da automatikken kun virker vandret.
- Seite 38 All manuals and user guides at all-guides.com AQua-Master Funktioner 1. Rotation Laseren starter altid med ca. 120 omdr. Under rotation lyser dioden (K) konstant. Ved tastetryk øges eller mindskes omdrejningstallet: Første tryk: lavere omdr. Andet tryk: højere omdr. Tredje tryk: punkt (0 omdr.) 2.
- Seite 39 All manuals and user guides at all-guides.com AQua-Master Brug af SensoCommander (flere typer) SC Pro- og 120-tastatur SC Classic- 14 Position tastatur 15 Hastighed/ lydstyrke/ scan-vinkel 16 Max omdr. / tænd modtager 17 Scanning (Lydstyrke) 18 Rotation Bemærk: Sensoren har 2 toleranceområder, fin og grov. På SC 120 vises tolerancen med lysdioder: fin = grøn;...
- Seite 40 All manuals and user guides at all-guides.com AQua-Master Forberedelse til kontrol af retvisning Skal laserens retvisning kontrolleres - hvilket bør gøres med jævne mellemrum - opstilles laseren midt mellem 2 vægge med en indbyrdes afstand på mindst 5 meter og tændes.
-
Seite 41: Tekniske Data
All manuals and user guides at all-guides.com AQua-Master Tekniske data Forbehold for tekniske ændringer. Selvnivelleringsområde + 3,5° (vandret) Nøjagtighed + 2 mm / 10 m Vandret opretning Automatisk Lodret opretning Manuel Lodret referencestråle 90° på laserplan Omdhejningstal 0, 120, 300 o/min Rækkevidde, IR-fjernbetjening... - Seite 42 All manuals and user guides at all-guides.com AQua-Master Gode råd om brugen af AquaMaster AQM: • De mest nøjagtige målinger og afsætninger opnås, når laseren ikke berøres under arbejdet. Brug derfor i videst muligt omfang fjernbetjeningen til at styre laseren (fig 1).
- Seite 43 été ouvert par des personnes non autorisées. En cas de recours en garantie, veuillez remettre l'appareil complet ainsi que la carte de garantie et une copie de la facture dûment remplie à l'un de nos représentants ou les envoyer à UMAREX-LASERLINER. FRANÇAIS...
- Seite 44 All manuals and user guides at all-guides.com AQua-Master Remarque: Pour transpor- ter l’appareil ou pour travail- ler à la verticale, il faut impérativement régler la sécurité de transport (F) sur „Lock‘‘ pour ne pas risquer d’abîmer l’appareil. Pied d’ajustage pour utilisation A Pavé...
- Seite 45 / verticale: Niveau laser Pour les applications verticales sur un trépied et pour fixer l’AQua-Master au mur. Le trait de référence matérialise le faisceau laser et facilite l'alignement du laser. Sortie signal IR Support de fixation universel Champ de réception rayon laser Levier de fixation SpotLite Marking DEL (n’existe...
-
Seite 46: Remplacement Des Piles
All manuals and user guides at all-guides.com AQua-Master Utilisation de l’AQua-Master Charger les accus • Avant d’utiliser l’appareil, il faut charger complètement les accus. • Si le voyant DEL (L) situé à côté de la bulle verticale (B) clignote, cela signifie qu’il faut charger le pack d’accus. - Seite 47 Remarque: Si l’appareil est réglé trop oblique (au-delà de 3,5°), un signal sonore retentit et la tête du rotor ne bouge pas. Il faut alors installer l’appareil sur une surface plus plane. Utilisation à la verticale de l’AQua-Master Remarque: En mode vertical, l’appareil ne se met pas automatiquement à niveau.
- Seite 48 All manuals and user guides at all-guides.com AQua-Master Utilisation 1. Mode rotatif Le rayon laser tourne sur 360° à une vitesse de rotation de 120 tr/mn. Appuyer de nou- veau sur le bouton pour augmenter la vitesse de rotation à 300 tr/mn. Pendant la rotation, le voyant DEL (K) est allumé...
- Seite 49 All manuals and user guides at all-guides.com AQua-Master Travailler avec le SensoCommander (en option) Pavé de boutons de SC Classic commande SC 120 et Pro 14 Position 15 Vitesse / Volume / Angle 16 Mode réception manuelle 17 Mode scan...
- Seite 50 All manuals and user guides at all-guides.com AQua-Master Préliminaires au contrôle du calibrage Vous pouvez contrôler le calibrage du laser rotatif. Posez l'appareil au centre entre deux murs écartés l'un de l'autre d'au moins 5 m. Allumez l'appareil. Utilisez un trépied pour un contrôle optimal.
-
Seite 51: Caractéristiques Techniques
All manuals and user guides at all-guides.com AQua-Master Caractéristiques techniques Sous réserve de modifications techniques. Plage de mise à niveau automatique + 3,5° (horizontal) Précision + 2 mm / 10 m Mise à niveau horizontale automatique Mise à niveau verticale manuel Rayon de référence vertical... - Seite 52 All manuals and user guides at all-guides.com AQua-Master Conseils et astuces pour travailler avec l’AQua-Master • Utilisez une hauteur qui n’est pas coupée par une vitre ou une fenêtre afin d’éviter les réflexions et les réverbérations. • Faites-vous un repère de travail (hauteur de référence) pour pouvoir continuer le travail toujours à...
- Seite 53 All manuals and user guides at all-guides.com AQua-Master Zubehör (optional) Accesorios (opcional) Accessories (optional) Accessori (optional) Akcesoria (opcja) Accessoires (optioneel) Tilbehør (flere typer) Lisämahdollisuuksia valinnaisvarusteilla Accessoires (en option) Acessórios (opcional) Art.-Nr: 023.61A Art.-Nr: 080.50 Art.-Nr: 080.30 Art.-Nr: 020.70A Art.-Nr: 075.108 (8m) Art.-Nr: 075.105 (5m)
- Seite 54 +49 2932 638-333 Endereço de serviço e envio: Telefone +49 2932 638-300 +49 2932 638-333 Umarex GmbH & Co KG – Laserliner – Möhnestraße 149, 59755 Arnsberg, Germany laserliner@umarex.de GmbH & Co KG Donnerfeld 2 59757 Arnsberg, Germany Tel.: +49 2932 638-300, Fax: -333...
