Calibrado
Comprobación y calibrado
Indicación: El ACM es un láser de rotación de calidad y está ajustado en fábrica al
100% de la tolerancia indicada. Por razones de garantía del producto
deseamos hacerle indicar lo siguiente: compruebe con regularidad el cali-
brado antes de emplear éste después de haberse transportado o después
de un largo período de almacenamiento.

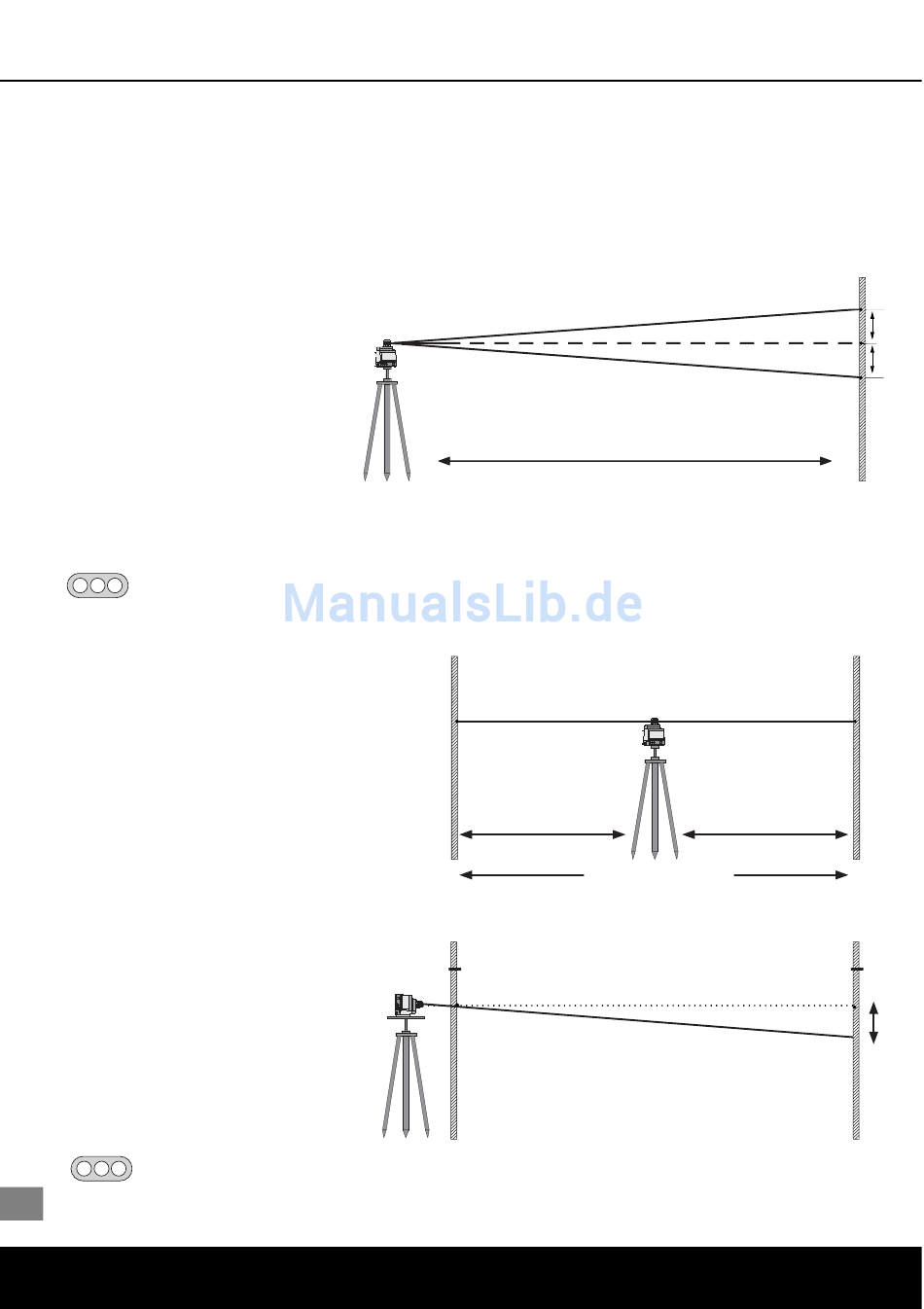

Comprobación y calibrado
Ejes "X"/"Y"
1. Coloque el equipo con el eje
a comprobar en dirección a la
pared objeto.
2. Marque el punto 1 en la
pared objeto.
3. Gire el equipo exactamente
180° (sin ajustar la altura del trípode).
4. Marque el punto 2 en la pared objeto.
5. Elimine la cubierta del potenciómetro para calibrar.
x y z Corrija con el potenciómetro X ó Y el eje deseado hasta el centro M,
que se encuentra entre P1 y P2. Calibración electrónica vease página siguente.
Eje "Z" — Determinación de las
marcas de referencia
1. Coloque el equipo de forma horizontal
en el centro entre dos objetivos.
2. Marque la marca de referencia A con el
objetivo A (p.e. Marque la regla de
nivelación).
3. Gire el equipo 180° sin ajustar la
altura.
4. Marque la marca de referencia B con el
objetivo B la pared B.
Calibrado
1. Posicione el equipo vertical en
la cercanía del objetivo A.
2. Mida la distancia del rayo láser
(a través del punto A
marca de referencia.
3. Transfiera la distancia medida a
la pared B (punto B
Quite la cubierta del potenciómetro para calibrar. Coloque con ayuda del
x y z
potenciómetro Z la altura del rayo a la altura del nuevo punto B
Calibración electrónica vease página siguente.
58
) como
2
).
2
min. 20 - 30 m
A
½ L
min. 20 - 30 m
A
A
2
B
½ L
B
2
marcado.
2
ESPAÑOL
P1
M
P2
B
