- Seite 1 AutoControl-Master ACM Bedienungsanleitung 6-15 Operating instructions 16-25 Gebruiksaanwijzing 26-35 Betjeningsvejledning 36-45 Mode d´emploi 46-55 Instrucciones para su uso 56-65 Istruzioni d'uso 66-75 Instrukcja Obsługi 76-85 Käyttöohje 86-95 Instruções de uso 96-105...
- Seite 2 AutoControl-Master ACM...
- Seite 3 AutoControl-Master ACM...
- Seite 4 AutoControl-Master ACM...
- Seite 5 AutoControl-Master ACM...
-
Seite 6: Einleitung

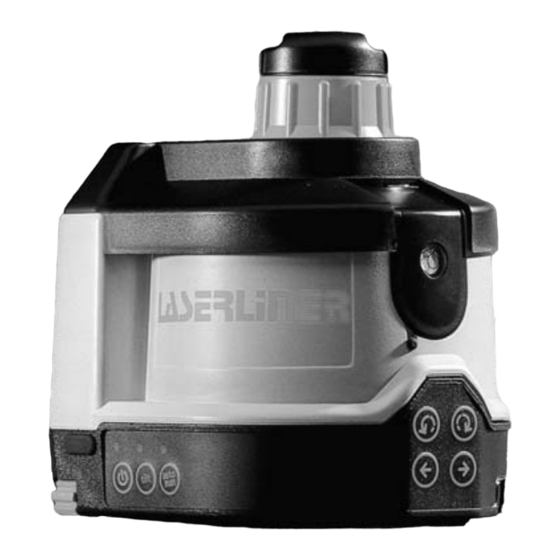

Einleitung Self-Levelling-System (SLS) Anti-Drift-System (ADS) Der AutoControl-Master ACM nivelliert Das Anti-Drift-System (ADS) verhindert sich selbst. Er wird in die benötigte Fehlmessungen. Das Funktionsprinzip: Grundstellung gebracht, die Fein- Der Laser wird 45 Sekunden nach dem einstellung übernimmt sofort die Aktivieren des ADS permanent auf seine Automatik: korrekte Ausrichtung überprüft. - Seite 7 Bezeichnungen Vertikalfuß Prismenkopf Austritt Laser IR-Empfangsfeld Nivellierschrauben Neigungstasten Richtungstasten auto/man-Taste Tilt-Taste Ein/Aus-Taste Austritt Laserlotstrahl Koordinatenzuordnung Horizontal: Vertikal: Vom SLS ausgerichtete Ebene DEUTSCH...
- Seite 8 Bedienungsanleitung Einrichten: 4. Handempfänger-Modus Schalten Sie den ACM ein. Während der Max. 600 U/min Laserstrahl blinkt, wird der Laser auto- matisch ausgerichtet. 5. Neigungungs-Modus: Hinweis: Sollte das Gerät durch extreme Schieflage (Winkel > ±6°) nicht in der Horizontal in einer Ebene in zwei Ebenen Lage sein, sich korrekt auszurichten, schaltet es...
- Seite 9 Bedienungsanleitung Anti-Drift-System (ADS) Arbeiten mit dem Zubehör Das ADS ist nach dem Einschalten nicht aktiv. Um das eingerichtete Gerät vor Handempfänger: Lageveränderungen durch Fremdeinwirkung zu schützen, muss das Schalten Sie den ACM ADS durch Drücken der Tilt-Taste in den aktiviert werden. Handempfängermodus: SensoCommander: -Taste...
-
Seite 10: Sensocommander (Optional) - Zubehör
Bedienungsanleitung SensoCommander (optional) – Zubehör Der SensoCommander vereinigt Fernbedienung und Laserempfänger. SensoCommander 120: SensoCommander Pro: (Dioden auch auf der Rückseite) Ausgang IR-Signal Universalhalterung Empfangsfeld Laserstrahl Befestigungshebel SpotLite Marking LED (nicht bei Batteriefach (Rückseite) SensoCommander Coolblue) 10 Bedienfeld LED-Anzeige 11 LCD-Anzeige (Rückseite) Libelle 12 LCD-Anzeige Befestigungsschraube... -
Seite 11: Fein-Bereich
Bedienungsanleitung Arbeiten mit dem SensoCommander Bedienfeld 14 Punkt- und Rotationsmodus 15 Scan-Modus 16 Handempfänger-Modus 17 Position 18 Geschwindigkeit / Lautstärke / Winkelbereich Hinweis: Die Laser-Empfänger verfügen über 2 Toleranzbereiche: Fein- und Freihand-bereich. Am SensoCommander 120 werden die Bereiche durch die LED’s angezeigt: Feinbereich grün, Freihandbereich orange. -
Seite 12: Kalibrierung
Kalibrierung Überprüfung und Kalibrierung Hinweis: Der ACM ist ein Qualitätsrotationslaser und wird 100%ig in der angege- benen Toleranz im Werk eingestellt. Aus Gründen der Produkthaftung möchten wir Sie auf folgendes hinweisen: Überprüfen Sie regelmäßig die Kalibrierung vor dem Gebrauch nach Transporten und langer Lagerung. Überprüfung und Kalibrierung X-/Y-Achse 1. - Seite 13 Kalibrierung Die Kalibrierung erfolgt jetzt elektronisch A. Kalibriermodus einschalten Kalibrierung kann jetzt elektronisch mittels der Fernbedienung erfolgen. 1. Das Gerät ausschalten und mit gedrückter -Taste das Gerät wieder einschal- ten ( -Taste kurz drücken). Dabei -Taste solange gedrückt halten, bis -LED leuchtet.
-
Seite 14: Garantieerklärung
Sie es an UMAREX. beeinflussen. Wandhalterung (optional) Art-Nr: 080.70 Unbedingt notwendig für den Vertikal- betrieb des AutoControl-Master ACM auf dem Stativ. Für alle Laserliner Rotations- und Linienlaser. Mit Höheneinstellung und Klemmhalterung für das Aufhängen an Konstruktionselementen. L A S E R... -
Seite 15: Technische Daten (Änderungen Vorbehalten)
Technische Daten (Änderungen vorbehalten) ACM 3.0 / ACM 3.0 RF Selbstnivellierbereich + 6° Einstellgeschwindigkeit ca. 45 sek - über gesamten Arbeitswinkel Genauigkeit + 1 mm / 10 m Sensor elektronische Libelle Nivellierung horizontal / vertikal automatisch Senkrechter Referenzstrahl 90° zur Rotationsebene Rotationsgeschwindigkeit 90, 150, 300, 450, 600 U/min Fernbedienung... - Seite 56 AutoControl-Master ACM...
- Seite 58 AutoControl-Master ACM LASERSTRAHLUNG NICHT IN DEN STRAHL BLICKEN! LASER KLASSE 2 EN 60825-1:2001 Service- und Versand-Anschrift: Dirección de envío y de servicio Service-Telefon +49 2932 638-486 post-venta: +49 2932 638-489 Telefon: +49 2932 638-300 +49 2932 638-333 Service- and Shipping Address:...
