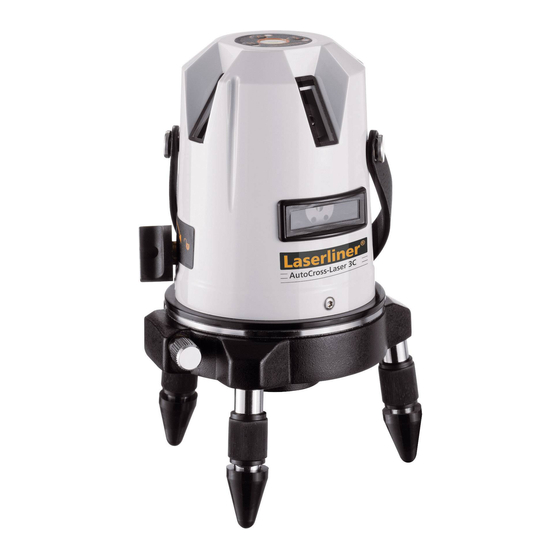

- Seite 1 AutoCross-Laser ACL 3C / ACL 3C RX Bedienungsanleitung 9-14 Operating instructions 15-20 Gebruiksaanwijzing 21-26 Betjeningsvejledning 27-32 Mode d´emploi 33-38 Instrucciones para su uso 39-44 Istruzioni d‘uso 45-50 Instrukcja Obsługi 51-56 Käyttöohje 57-62 Instruções de uso...
- Seite 2 AutoCross-Laser ACL 3C / ACL 3C RX Optional: max. 50 m range...
-
Seite 3: Allgemeine Sicherheitshinweise
AutoCross-Laser ACL 3C / ACL 3C RX Der Kreuzlinienlaser mit 90° Referenzlinie und Laserempfänger (optional ACL 3C) Der Kreuzlinien-Laser mit 3 Linien-Lasern und zusätzlichem Lotlaser, 635 nm. Mit dem Laserempfänger können die Laserlinien bei jeder Helligkeit erkannt werden — ideal für alle Innen- und Aussenanwendungen. Durch das Laserkreuz oben und dem Lot-Laser wird ein Lot von der Decke auf dem Boden gefällt. - Seite 4 AutoCross-Laser ACL 3C / ACL 3C RX Laseraustrittsfenster AN- / AUS-Schalter Transportsicherung Seitenfeinantrieb 5/8” Gewinde (Unterseite) Austritt Lotlaser (Unterseite) Justierfüße mit abnehmbaren Gummikappen Stativadapter Libelle zur groben Ausrichtung Batteriefach 10 Handempfängermodus 11 Horizontale Laserlinie 12 Vertikale Laserlinien 13 Batterieladung gering, wenn die Kontrollleuchten abwechselnd blinken (Low Bat.-Anzeige)
- Seite 5 AutoCross-Laser ACL 3C / ACL 3C RX A Betriebsanzeige B Umschaltung Genauigkeit Nah- / Fernbereich C Kontrollleuchte Genauigkeit grün / rot D AN- / AUS-Schalter E Tonsignal AN / AUS F Laserempfangsfeld G Positions-Anzeigen für Laser (vorne, seitlich, hinten) h Universalhalterung Batteriefach (Rückseite)
- Seite 6 AutoCross-Laser ACL 3C / ACL 3C RX Optional: Arbeiten mit dem Laserempfänger RX 51: Verwenden Sie zum Nivellieren auf große Entfernungen oder bei hoher Helligkeit den Laserempfänger RX 51. Diesen mit Taste D anschal- ten, Kontrolleuchte A leuchtet. WIChTIG: Den ACL 3C in den Hand empfänger - modus schalten (Taste 10).
-
Seite 7: Technische Daten
AutoCross-Laser ACL 3C / ACL 3C RX hinweis: Überprüfen Sie regelmäßig die Kalibrierung vor dem Gebrauch, nach Transporten und langer Lagerung. Technische Daten Selbstnivellierbereich + 3° Genauigkeit + 2 mm / 10 m Optional: Empfangsbereich Laserempfänger max. 50 m Laserwellenlänge... - Seite 8 AutoCross-Laser ACL 3C / ACL 3C RX Kalibrierungsüberprüfung vorbereiten: Sie können die Kalibrierung des Laser kontrollieren. Stellen Sie das Gerät in die Mitte zwischen 2 Wänden auf, die mind. 5 m voneinander entfernt sind. Schalten Sie das Gerät ein (Laserkreuz an). Zur optimalen Überprüfung bitte ein Stativ verwenden.
-
Seite 9: General Safety Instructions
AutoCross-Laser ACL 3C / ACL 3C RX The crossline laser with 90° reference line and laser receiver (optional): Crossline laser with 3 line lasers and additional plumb line laser, 635 nm. With the laser receiver, the laser lines can be easily recognised in all light conditions —... - Seite 10 AutoCross-Laser ACL 3C / ACL 3C RX Windows for line lasers ON / OFF switch Transport securing device Knob for precision adjustment 5/8” thread (underside) Window for plumb laser (underside) Adjustable feet with removable rubber caps Tripod adapter Round vial for rough adjustment...
- Seite 11 AutoCross-Laser ACL 3C / ACL 3C RX A Power indicator B Switch accuracy short range / long range C LED for accuracy green / red D ON / OFF switch E Sound ON / OFF F Receiver field for laser beam G LED’s for Laserindication (front,...
- Seite 12 AutoCross-Laser ACL 3C / ACL 3C RX Optional: Working with the laser receiver RX 51: For levelling over longer distances or in conditions of bright light, use the laser receiver RX 51. Switch on with button D; control lamp A will light up.
-
Seite 13: Technical Data
AutoCross-Laser ACL 3C / ACL 3C RX Note: Regularly check the calibration before use, after transport and after extended periods of storage. Technical data Self-levelling range + 3° Precision + 2 mm / 10 m Optional: Working range with laser receiver max. - Seite 14 AutoCross-Laser ACL 3C / ACL 3C RX Preparing the calibration check: It is possible for you to check the calibration of the laser. To do this, position the device midway between 2 walls, which must be at least 5 metres apart.
-
Seite 15: Algemene Veiligheid
AutoCross-Laser ACL 3C / ACL 3C RX De kruislijnlaser met 90° referentielijn en laserontvanger (optioneel ACL 3C): De kruislijnlaser met 3 lijnlasers en extra loodlaser, 635 nm. Met de laserontvanger zijn de laserlijnen onder alle lichtomstandig- heden zichtbaar — ideaal voor alle toepassingen binnen en buiten. Door het laserkruis op het plafond en het loodpunt wordt een loodlijn tussen plafond en vloer zichtbaar. - Seite 16 AutoCross-Laser ACL 3C / ACL 3C RX Uitgang lijnlasers Aan-/ uitknop en tevens voor transportbescherming Fixeerknop voor fijnafstelling 5/8 schroefdraad (onderzijde) Loodstraal uitgang (onderzijde) Uitrichtvoetjes met afneembare rubberkapjes Statiefadapter Libelle voor extra hulp bij uitrichten Batterijhouder 10 Handontvangermodus 11 Horizontale laserlijn...
- Seite 17 AutoCross-Laser ACL 3C / ACL 3C RX A Bedrijfsindicator B Omschakeling exactheid bereik dichtbij / op afstand C Controlelampje exactheid groen / rood D Aan-/ uitknop E Geluidssignaal AAN / UIT F Ontvangstveld laserstraal G Positie-indicator voor laser (voor, opzij, achter)
- Seite 18 AutoCross-Laser ACL 3C / ACL 3C RX Optioneel: Werken met de laserontvanger RX 51: gebruik de laserontvanger RX 51 voor het nivelleren op grote afstanden of bij intensief licht. Schakel in met de toets D - het controlelampje brand. BELANGRIjK: schakel de ACL 3C in de handontvangermodus (toets 10).
-
Seite 19: Technische Gegevens
AutoCross-Laser ACL 3C / ACL 3C RX Belangrijk: controleer regelmatig de kalibratie voordat u de laser gebruikt, ook na transport en wanneer de laser langere tijd is opgeborgen geweest. Technische gegevens Zelfnivelleringsbereik + 3° Nauwkeurigheid + 2 mm / 10 m Optioneel: Laserontvanger bereik max. - Seite 20 AutoCross-Laser ACL 3C / ACL 3C RX Kalibratiecontrole voorbereiden: u kunt de kalibratie van de laser con- troleren. Plaats het toestel in het midden tussen twee muren die minstens 5 meter van elkaar verwijderd zijn (laserkruis aan). Voor een optimale controle een statief gebruiken.
- Seite 21 AutoCross-Laser ACL 3C / ACL 3C RX Kryds/linielaser med 90° referencelinie og lasermodtager (ekstraudstyr ACL 3C): Kryds/linie laser med 3 laserlinier og en lodlinie, 635 nm. Med modtageren kan laserlinierne registreres under alle lysforhold. Ideel til alle afsætnings opgaver såvel indendørs som udendørs. Med laser- krydset foroven og lod laserlinien kan projiceres en lodlinie fra loft til gulv.
- Seite 22 AutoCross-Laser ACL 3C / ACL 3C RX Åbninger for laserstråle Kontakt tænd / sluk & transportsikring Justerskrue til finindstilling 5/8“ gevind på underside Åbning for lodlaser Justeringsfødder med aftagelige gummikapper Adapter til elevatorstativ Libelle til grovindstilling Batterihus 10 Lasermodtagerfunktion 11 Vandret laserlinie 12 Lodrette laserlinier 13 Batteriladning lav, når kon-...
- Seite 23 AutoCross-Laser ACL 3C / ACL 3C RX A Kontrollampe tændt / slukket B Kontakt til indstilling af følsomhed: nærområde / fjernområde C Kontrollampe for følsomhed grøn / rød D Kontakt tænd / sluk E Kontakt til akkustisk signal F Modtagefelt for laserstråler G Registrering af laserstrålens posi-...
- Seite 24 AutoCross-Laser ACL 3C / ACL 3C RX Ekstraudstyr: Arbejdet med laser- modtageren RX 51: Fordelen ved RX 51 er, at laseren med denne kan anvendes på større afstande — op til 50 m både indendørs og udendørs, hvor lysforholdene sædvanligvis gør, at laserstrålerne ikke kan ses.
-
Seite 25: Tekniske Data
AutoCross-Laser ACL 3C / ACL 3C RX Bemærk: Kontrollér regelmæssigt — og altid før påbegyndelsen af en ny opgave laserens retvisning. Det er brugerens ansvar, at retvisningen er korrekt. Se næste side. Tekniske data Selvnivelleringsområde + 3° Nøjagtighed + 2 mm / 10 m Rækkevidde Lasermodtager (ekstraudstyr) - Seite 26 AutoCross-Laser ACL 3C / ACL 3C RX Forberedelse til kontrol af retvisning: Skal laserens retvisning kontrolleres - hvilket bør gøres med jævne mellemrum - opstilles laseren midt mellem 2 vægge med en indbyrdes afstand på mindst 5 meter og tændes.
- Seite 27 AutoCross-Laser ACL 3C / ACL 3C RX Le laser en croix avec une ligne de référence supplémentaire et un récepteur laser (ACL 3C en option) Laser à lignes croisées avec 3 lasers à lignes et laser d‘aplomb supplémen- taire, 635 nm. Le récepteur laser permet de repérer les lignes laser quelle que soit la luminosité...
- Seite 28 AutoCross-Laser ACL 3C / ACL 3C RX Fenêtre d‘émission des laser Bouton de Marche - Arrêt / Cran de sécurité pour le transport Roue de réglage millimétrique Filetage 5/8’’ (partie inférieure) Sortie laser d’aplomb (partie inférieure) Pieds d‘ajustage à capuchons en caoutchouc amovibles Adaptateur pour trépied...
- Seite 29 AutoCross-Laser ACL 3C / ACL 3C RX A Témoin de fonctionnement B Commutation précision du rayon d’action proche / distant C Lampe témoin précision vert / rouge D Bouton de Marche - Arrêt E Signal sonore MARCHE / ARRET F Champ de réception rayon...
- Seite 30 AutoCross-Laser ACL 3C / ACL 3C RX En option : Fonctionnement avec le récepteur de laser : Pour le nivellement sur de grandes distances ou par forte luminosité, utiliser le récepteur de laser RX 51. Le mettre en marche à l’aide de la touche D, la lampe témoin A s’allume.
-
Seite 31: Caractéristiques Techniques
AutoCross-Laser ACL 3C / ACL 3C RX Remarque: Vérifier régulièrement le calibrage avant utilisation, à la suite d’un trans- port ou d’une longue période de stockage. Caractéristiques techniques Plage de mise à niveau automatique + 3° Précision + 2 mm / 10 m En option : Plage de récepteur du laser... - Seite 32 AutoCross-Laser ACL 3C / ACL 3C RX Préliminaires au contrôle du calibrage: Vous pouvez contrôler le calibrage du laser. Posez l‘appareil au centre entre deux murs écartés l‘un de l‘autre d‘au moins 5 m. Allumez l’appareil (laser croisé allumé). Utilisez un trépied pour un contrôle optimal.
-
Seite 33: Indicaciones Generales De Seguridad
AutoCross-Laser ACL 3C / ACL 3C RX El láser de líneas cruzadas con línea de referencia de 90° y receptor láser (opcional ACL 3C): El láser de líneas cruzadas con 3 líneas y láser adicional de plomada, 635 nm. Con el receptor láser pueden reconocerse las líneas láser a cualquier claridad —... - Seite 34 AutoCross-Laser ACL 3C / ACL 3C RX Ventanas de salida láser Botón para conectar y desco- nectar el bloqueador para el transporte Rueda para regular el ajuste de precisión Roscade 5/8” (lado inferior) Salida de láser de plomada (lado inferior) Pies de ajuste con tapones de goma extraíbles...
- Seite 35 AutoCross-Laser ACL 3C / ACL 3C RX A Indicación de servicio B Conmutación precisión Cercanía / distancias C Lámpara de control precisión verde / rojo D Interruptor CON / DES E Sonido CON / DES F Campo de recepción de rayo láser...
- Seite 36 AutoCross-Laser ACL 3C / ACL 3C RX Opcional: Trabajar con el receptor láser RX 51: Utilice el receptor láser RX 51 para nivelaciones a grandes distancias o con una alta luminosidad. Conectarlo con la tecla D, luce la lámpara de control A.
-
Seite 37: Datos Técnicos
AutoCross-Laser ACL 3C / ACL 3C RX Nota: Compruebe regularmente la calibración antes del uso, después de trans- portes y de almacenajes prolongados. Datos técnicos Margen de auto-nivelado + 3° Precisión + 2 mm / 10 m Opcional: Campo de recepción del receptor láser max. - Seite 38 AutoCross-Laser ACL 3C / ACL 3C RX Preparativos para la comprobación de la calibración: Usted mismo puede comprobar la calibración del láser. Coloque el aparato en el medio entre 2 paredes, separadas como mínimo 5 m. Encienda el aparato (cruz de láser activado).
-
Seite 39: Norme Generali Di Sicurezza
Qualora si dovesse far ricorso alla garanzia, vi preghiamo di consegnare l‘intero apparecchio, con tutte le informazioni e la fattura, ad uno dei nostri rivenditori o di inviarlo direttamente a Umarex-Laserliner. ITALIANO... - Seite 40 AutoCross-Laser ACL 3C / ACL 3C RX Finestra di uscita del raggio laser Interruttore / sicura di trasporto Manopola per la regolazione di precisione Filettatura da 5/8“ (lato inferiore) Uscita del raggio laser a piombo (lato inferiore) Piedini di regolazione con cap-...
- Seite 41 AutoCross-Laser ACL 3C / ACL 3C RX A Indicatore del funzionamento B Commutazione della precisione vicino / remoto C Lampada di controllo della precisione verde / rossa D Interruttore ON / OFF E Segnale acustico ON / OFF F Campo di ricezione del raggio...
- Seite 42 AutoCross-Laser ACL 3C / ACL 3C RX Opzionale: uso del ricevitore laser RX 51: Per il livellamento a grandi distanze o per un ambi- ente molto luminoso utilizzare il ricevitore laser RX 51. Accenderlo premendo il tasto D. La lampada di controllo A si accende.
-
Seite 43: Dati Tecnici
AutoCross-Laser ACL 3C / ACL 3C RX N.B.: Controllare periodicamente la calibratura prima dell‘uso, dopo il trasporto e dopo un lungo periodo di inattività. Dati tecnici Range di autolivellamento + 3° Precisione + 2 mm / 10 m Opzionale: Campo di ricezione del ricevitore laser max. - Seite 44 AutoCross-Laser ACL 3C / ACL 3C RX Verifica della calibratura: Preparazione: la calibratura del laser può essere controllata. Collocate lo strumento al centro di due pareti distanti tra loro almeno 5 m e accendetelo (croce di collimazione laser visibile). Per una verifica ottimale, usate un treppiede.
-
Seite 45: Ogólne Wskazówki Bezpieczeństwa
(np. praca przy złym zasi- laniu, podłączanie do złych źródeł prądu, upadki itp.) lub złym składowaniu, ingerencja nieautoryzowanego serwisu. W przypadku naprawy prosimy o przesłanie do serwisu lokalnego Umarex Laserliner wraz z rachunkiem. POLSKI... - Seite 46 AutoCross-Laser ACL 3C / ACL 3C RX Okno lasera Wł / Wył Blokada transportowa Śruba leniwa Gwint 5/8” (Spód) Wyjście pionu laserowego (Spód) Nóżki justujące ze zdejmowa- nymi kapturkami gumowymi Adapter do statywu Libelki do zgrubnego poziomowania Pojemnik Baterii 10 Tryb z odbiornikiem ręcznym...
- Seite 47 AutoCross-Laser ACL 3C / ACL 3C RX A Wskaźnik pracy B Przełącznik dokładności Blisko / Daleko C Kontrolki dokładności zielona / czerwona D Wł / Wył E Wł / Wył sygnał akustyczny F Pole odbioru lasera G Wskaźnik położenia lasera (przód, bok, tył)
- Seite 48 AutoCross-Laser ACL 3C / ACL 3C RX Opcja: Praca z odbiornikiem laserowym RX 51: Odbiornika używamy do pomiarów na dużych odległościach lub przy dużej jasności odbiornika RX 50. Włącza się go za pomocą klawisza D, świeci się kontrolka A. WażNe: Przy włączeniu ACL 4C w tryb pracy z odbiornikiem (10), linie zaczynają...
-
Seite 49: Dane Techniczne
AutoCross-Laser ACL 3C / ACL 3C RX Wskazówka: Prosimy sprawdzać regularnie kalibrację, zwłaszcza po transporcie i składowaniu. Dane Techniczne Automatyczne poziomowanie (zakres) + 3° Dokładność + 2 mm / 10 m Opcja: Zakres odbiornika max. 50 m Laser (długość fali) - Seite 50 AutoCross-Laser ACL 3C / ACL 3C RX Kontrola Kalibracji - przygotowanie: Można w każdej chwili sprawdzić kalibrację. Stawiamy niwelator w środku pomiędzy dwiema łatami (ścianami), które są oddalone o co najmniej 5m. Dla najlepszego skontrolowania używamy statywu. Włączamy niwelator. 1. Zaznaczamy punkt A1 na ścianie.
-
Seite 51: Yleisiä Turvaohjeita
AutoCross-Laser ACL 3C / ACL 3C RX Ristiviivalaser 90° vertailuviivalla ja laservastaanottimella (valinnainen ACL 3C): Ristilinjalaser 3:lla linjalaserilla ja yhdellä luotilaseril- la, 635 nm. Laservastaanottimella laserlinjat voidaan tunnistaa selkeästi missä tahansa valoolosuhteissa — sekä sisällä että ulkona. Yläpuolinen laserristi ja luotilaser lähettävät luotiviivan katosta lattiaan. - Seite 52 AutoCross-Laser ACL 3C / ACL 3C RX Laserien lähdöt Käynnistys / Pysäytys Kuljetuslukitus Hienosäätöpyörä 5/8” kierre (alasivulla) Luotilaserin lähtö (alasivulla) Säätöjalat, joissa irroitettavat kumisuojat Kolmijalka-adapteri Alustavan tasauksen libelli Paristolokero 10 Käsivastaanotto 11 Vaakalaserviiva 12 Pystysuorat laserlinjat 13 Paristojen lataustila alhainen, kun merkkivalot vilkkuvat vuorotellen (LowBat-näyttö)
- Seite 53 AutoCross-Laser ACL 3C / ACL 3C RX A Virtavalo B Tarkkuuden muutos lyhyt / pitkä etäisyys C Tarkkuuden merkkiledit vihreä / punainen D Käynnistys / Pysäytys E Äänimerkki, Käynnistys / Pysäytys F Laserin vastaanottokenttä G Laserin merkkiledi (edessä, sivulla, takana)
- Seite 54 AutoCross-Laser ACL 3C / ACL 3C RX Valinnainen: RX 51-laservastaanottimen käyttö: Laservastaanotinta käytetään pitkillä etäisyyk- sillä ja kirkkaassa valaistuksessa suoritettavissa vaaituksissa. Vastaanotin kytketään näppäimellä D, toiminnan merkkiledi A palaa. TäRKEää: ACL 3C on kytkettävä käsivastaano- ton toiminnolle (näppäin 10). Laserviivat värähte- levät suurella taajuudella (10 kHz) ja muuttuvat...
-
Seite 55: Tekniset Tiedot
AutoCross-Laser ACL 3C / ACL 3C RX huomautus: Tarkista laitteen kalibrointi aina kuljetuksen ja pitkän varastoinnin jälkeen. Tekniset tiedot Itsetasausalue + 3° Tarkkuus + 2 mm / 10 m Valinnainen: Laservastaanottimen toimintamatka max. 50 m Laserin aallonpituus 635 nm Laser Viivalaser / Laserin lähtöteho Luokka 2M / <... - Seite 56 AutoCross-Laser ACL 3C / ACL 3C RX Kalibrointitarkistuksen valmistelutoimet: Laserin kalibrointi on tarkistettavissa. Aseta laite kahden vähintään 5 metrin etäisyydellä olevan seinän väliin keskikohdalle. Käynnistä laite (Käynnistä ristilaser). Optimaalinen tarkistustulos edellyttää kolmijalan käyttöä. 1. Merkitse piste A1 seinään. 2. Käännä laite 180°...
-
Seite 57: Indicações Gerais De Segurança
AutoCross-Laser ACL 3C / ACL 3C RX O laser de cruz com linha de referência de 90° e receptor laser (opcional ACL 3C): O laser de cruz com 2 lasers de linha e um laser de prumo adicional, 635 nm. Com o receptor laser, as linhas do laser podem ser detectadas com qualquer grau de luminosidade —... - Seite 58 AutoCross-Laser ACL 3C / ACL 3C RX Janela de saída de laser Botão para ligar / desligar os bloqueadores de transporte Botão de ajuste de precisão Rosca 5/8” (lado inferior) Saída do laser de prumo (lado inferior) Pés de ajuste com reforços de borracha amovíveis...
- Seite 59 AutoCross-Laser ACL 3C / ACL 3C RX A Indicador do estado operaci- onal B Comutação da precisão zona próxima / distante C Lâmpada de controlo da pre- cisão verde / vermelha D Botão para ligar / desligar E Som activado / desactivado F Campo de recepção laser...
- Seite 60 AutoCross-Laser ACL 3C / ACL 3C RX Opcional: Trabalhar com o receptor laser RX 51: Para a nivelação a grandes distâncias ou em caso de luminosidade elevada, use o receptor laser RX 51. Ligue-o com a tecla D, a lâmpada de controlo A é...
-
Seite 61: Dados Técnicos
AutoCross-Laser ACL 3C / ACL 3C RX Nota: Verifique regularmente a calibragem antes do uso, depois de transporte e armazenamentos prolongados. Dados Técnicos Margem de autonivelação + 3° Exactidão + 2 mm / 10 m Opcional: Campo de recepção do receptor laser máx. - Seite 62 AutoCross-Laser ACL 3C / ACL 3C RX Preparativos para verificar a calibragem: Você mesmo pode verificar a calibragem do laser. Coloque o aparelho entre 2 paredes separadas num mínimo de 5 metros. Ligue o aparelho (cruz laser activada). Para uma perfeita verificação, utilizar um tripé...
- Seite 63 Zubehör (optional) Accesorios (opcional) Accessories (optional) Accessori (optional) Accessoires (optioneel) Akcesoria (opcja) Tilbehør (flere typer) Lisämahdollisuuksia valinnaisvarusteilla Accessoires (en option) Acessórios (opcional) Art.-Nr: 023.61A Art.-Nr: 090.120A Art.-Nr: 033.20-1 Art.-Nr: 080.30 ACL 3C: optional ACL 3C RX: inclusive 75°...
- Seite 64 AutoCross-Laser ACL 3C / ACL 3C RX Laserstrahlung! Nicht in den Strahl blicken oder direkt mit optischen Instrumenten betrachten. Laser Klasse 2 M EN60825-1:2007-10 Laser radiation! Do not look into the beam or observe it directly with optical instruments. Laser class 2 M...
