LaserLiner AL 26 Plus Bedienungsanleitung
Verwandte Anleitungen für LaserLiner AL 26 Plus
Inhaltszusammenfassung für LaserLiner AL 26 Plus
- Seite 1 AL 26 / 32 Plus...
-
Seite 3: Allgemeine Sicherheitshinweise

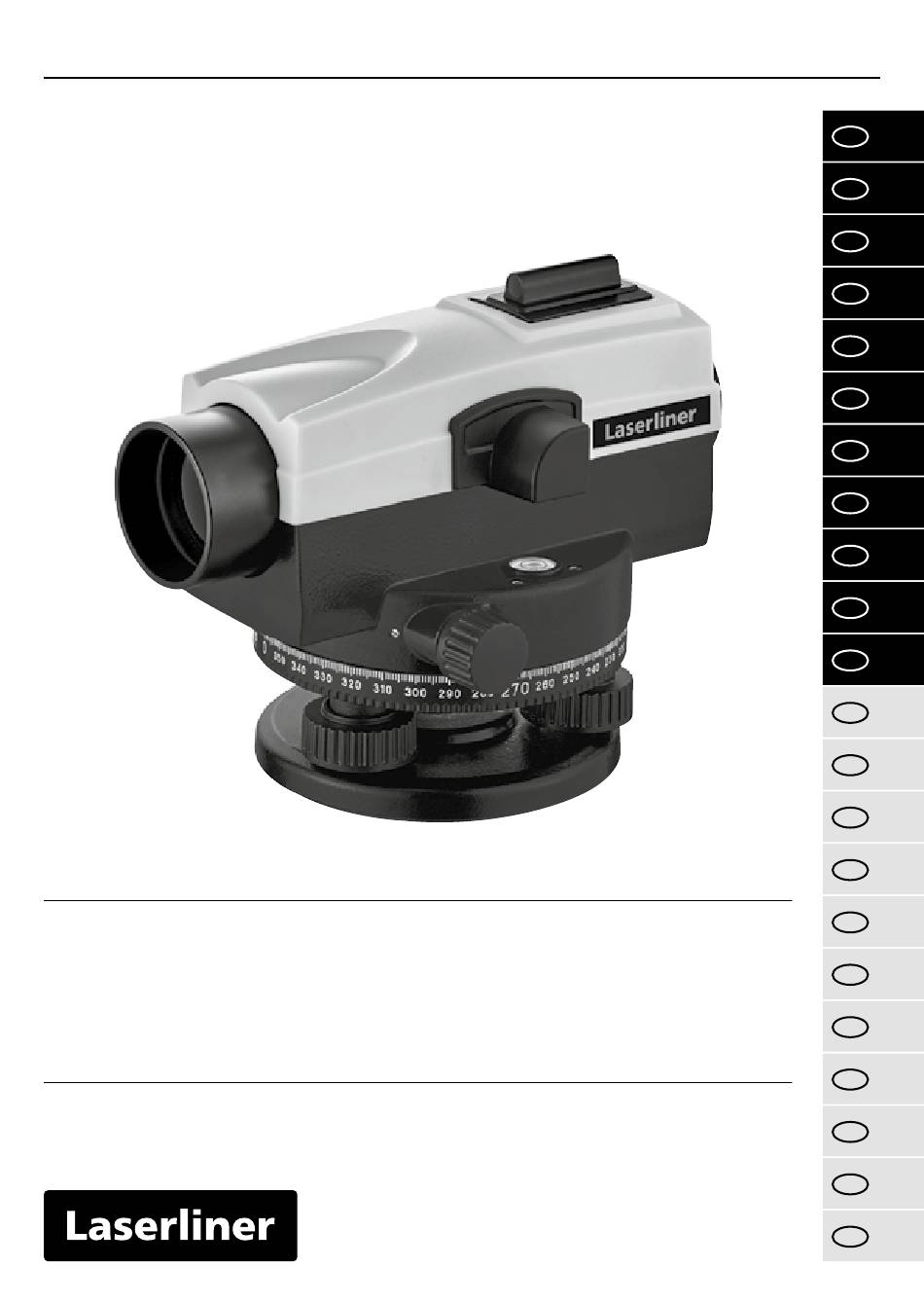

AL 26 / 32 Plus Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusatzhinweise“ sowie die aktuellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzube- wahren und bei Weitergabe des Gerätes mitzugeben. Robuste und zuverlässige Nivellier instrumente mit heller Hochleistungsoptik für das Bau wesen –... - Seite 4 1 Objektiv 2 Fernrohr 3 Schnellvisierung 4 Fokussierung (Rückseite) 5 Okular / Fokussierung Fadenkreuz 6 Nivellierschraube 7 Horizontalkreis 8 Kalibrierschraube Dosenlibelle 9 Dosenlibelle 10 Spiegel 11 Seitenfeintrieb Um Ungenauigkeiten auszuschließen, sollte das Gerät 15 Minuten vor Messbeginn am Messort aufgestellt werden, um die Umgebungs- temperatur anzunehmen.
-
Seite 5: Bestimmen Einer Höhendifferenz
AL 26 / 32 Plus Restliche Neigungen des Ziel kreuzes, die nach dem Einspielen der Dosen- libelle noch vorhanden sind, werden durch den Kom p ensator aufgehoben. Er beseitigt jedoch nicht solche Neigungen, die aufgrund mangelhafter Kalibrierung der Dosenlibelle oder des Zielkreuzes entstanden sind. Deshalb sollte beides vor jeder Messung überprüft werden (s. - Seite 6 Winkelmessung 1. Lotschnur in den Lothaken einhängen und das Stativ mit Stativkopf so aufstellen, dass sich das Lot etwa über dem Bodenpunkt befindet. Fußspitzen des Stativs eintreten. 2. Instrument auf das Stativ setzen und befestigen. Genaue Zentrierung des Lotes über dem Bodenpunkt durch Verändern der Stativbeinlängen oder durch Verschieben des Instrumentes auf dem Stativ vornehmen.
-
Seite 7: Pflege Und Aufbewahrung
Falls die Höhenunterschiede ungleich sind, ist eine Justierung erforder- lich. Setzen Sie sich mit Ihrem Fachhändler in Verbindung oder wenden Sie sich an die Serviceabteilung von UMAREX-LASERLINER. Pflege und Aufbewahrung 1. Instrument mit einem Tuch von Staub und Schmutz säubern. -
Seite 8: Technische Daten
Stativanschluss 5/8" Gewinde Abmessungen (B x H x T) 190 x 135 x 145 mm Gewicht 1,4 kg EU-Bestimmungen und Entsorgung Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU. Weitere Sicherheits- und Zusatzhinweise unter: http://laserliner.com/info?an=AGM... - Seite 69 AL 26 / 32 Plus...
