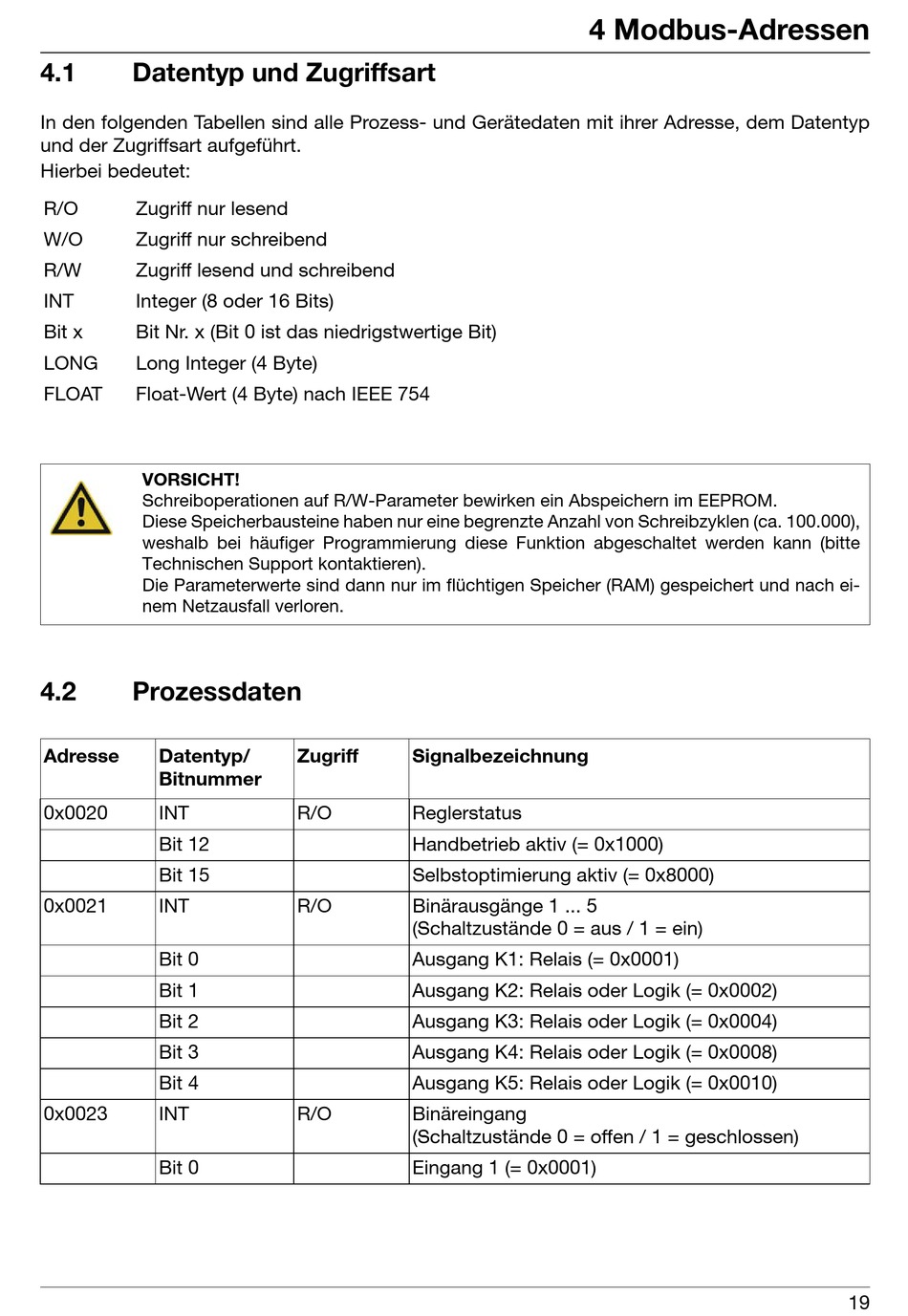

4.1

Datentyp und Zugriffsart

In den folgenden Tabellen sind alle Prozess- und Gerätedaten mit ihrer Adresse, dem Datentyp
und der Zugriffsart aufgeführt.
Hierbei bedeutet:
R/O Zugriff nur lesend
W/O Zugriff nur schreibend
R/W Zugriff lesend und schreibend
INT Integer (8 oder 16 Bits)
Bit x Bit Nr. x (Bit 0 ist das niedrigstwertige Bit)
LONG Long Integer (4 Byte)
FLOAT Float-Wert (4 Byte) nach IEEE 754
VORSICHT!
Schreiboperationen auf R/W-Parameter bewirken ein Abspeichern im EEPROM.
Diese Speicherbausteine haben nur eine begrenzte Anzahl von Schreibzyklen (ca. 100.000),
weshalb bei häufiger Programmierung diese Funktion abgeschaltet werden kann (bitte
Technischen Support kontaktieren).
Die Parameterwerte sind dann nur im flüchtigen Speicher (RAM) gespeichert und nach ei-
nem Netzausfall verloren.
4.2

Prozessdaten

Adresse Datentyp/
Bitnummer
0x0020 INT
Bit 12
Bit 15
0x0021 INT
Bit 0
Bit 1
Bit 2
Bit 3
Bit 4
0x0023 INT
Bit 0
Zugriff Signalbezeichnung
R/O Reglerstatus
Handbetrieb aktiv (= 0x1000)
Selbstoptimierung aktiv (= 0x8000)
R/O Binärausgänge 1 ... 5
(Schaltzustände 0 = aus / 1 = ein)
Ausgang K1: Relais (= 0x0001)
Ausgang K2: Relais oder Logik (= 0x0002)
Ausgang K3: Relais oder Logik (= 0x0004)
Ausgang K4: Relais oder Logik (= 0x0008)
Ausgang K5: Relais oder Logik (= 0x0010)
R/O Binäreingang
(Schaltzustände 0 = offen / 1 = geschlossen)
Eingang 1 (= 0x0001)
