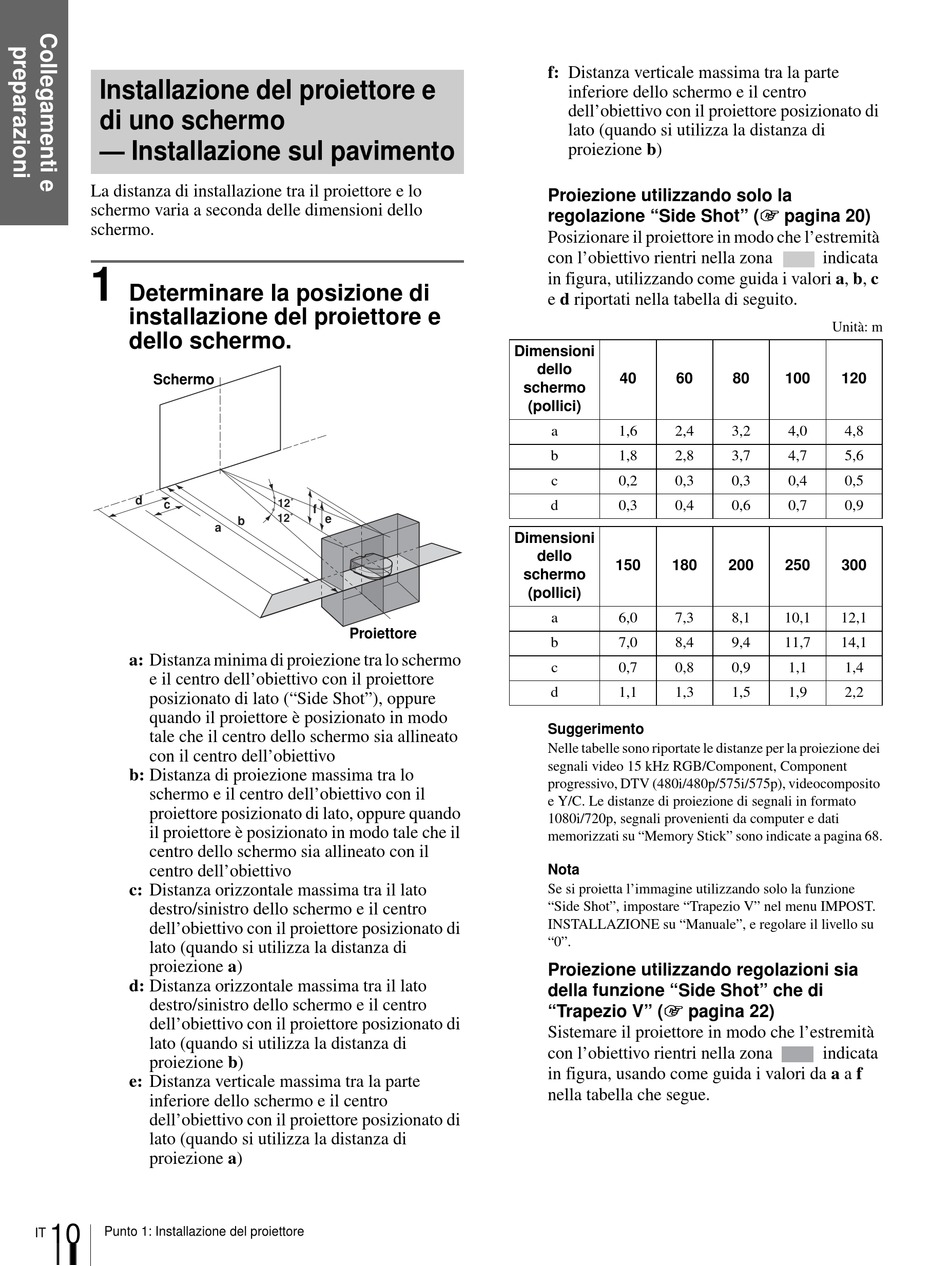

Installazione del proiettore e
di uno schermo
— Installazione sul pavimento
La distanza di installazione tra il proiettore e lo
schermo varia a seconda delle dimensioni dello
schermo.
1
Determinare la posizione di
installazione del proiettore e
dello schermo.
Schermo
d
c
a: Distanza minima di proiezione tra lo schermo
e il centro dell'obiettivo con il proiettore
posizionato di lato ("Side Shot"), oppure
quando il proiettore è posizionato in modo
tale che il centro dello schermo sia allineato
con il centro dell'obiettivo
b: Distanza di proiezione massima tra lo
schermo e il centro dell'obiettivo con il
proiettore posizionato di lato, oppure quando
il proiettore è posizionato in modo tale che il
centro dello schermo sia allineato con il
centro dell'obiettivo
c: Distanza orizzontale massima tra il lato
destro/sinistro dello schermo e il centro
dell'obiettivo con il proiettore posizionato di
lato (quando si utilizza la distanza di
proiezione a)
d: Distanza orizzontale massima tra il lato
destro/sinistro dello schermo e il centro
dell'obiettivo con il proiettore posizionato di
lato (quando si utilizza la distanza di
proiezione b)
e: Distanza verticale massima tra la parte
inferiore dello schermo e il centro
dell'obiettivo con il proiettore posizionato di
lato (quando si utilizza la distanza di
proiezione a)
10
Punto 1: Installazione del proiettore
IT
12˚
f f
12˚ e
b
a
Proiettore
f: Distanza verticale massima tra la parte
inferiore dello schermo e il centro
dell'obiettivo con il proiettore posizionato di
lato (quando si utilizza la distanza di
proiezione b)
Proiezione utilizzando solo la
regolazione "Side Shot" (1 pagina 20)
Posizionare il proiettore in modo che l'estremità
con l'obiettivo rientri nella zona
in figura, utilizzando come guida i valori a, b, c
e d riportati nella tabella di seguito.
Dimensioni
dello
40 60
schermo
(pollici)
a 1,6 2,4
b 1,8 2,8
c 0,2 0,3
d 0,3 0,4
Dimensioni
dello
150 180
schermo
(pollici)
a 6,0 7,3
b 7,0 8,4
c 0,7 0,8
d 1,1 1,3
Suggerimento
Nelle tabelle sono riportate le distanze per la proiezione dei
segnali video 15 kHz RGB/Component, Component
progressivo, DTV (480i/480p/575i/575p), videocomposito
e Y/C. Le distanze di proiezione di segnali in formato
1080i/720p, segnali provenienti da computer e dati
memorizzati su "Memory Stick" sono indicate a pagina 68.
Nota
Se si proietta l'immagine utilizzando solo la funzione
"Side Shot", impostare "Trapezio V" nel menu IMPOST.
INSTALLAZIONE su "Manuale", e regolare il livello su
"0".
Proiezione utilizzando regolazioni sia
della funzione "Side Shot" che di
"Trapezio V" (1 pagina 22)
Sistemare il proiettore in modo che l'estremità
con l'obiettivo rientri nella zona
in figura, usando come guida i valori da a a f
nella tabella che segue.
indicata
Unità: m
80 100 120
3,2 4,0 4,8
3,7 4,7 5,6
0,3 0,4 0,5
0,6 0,7 0,9
200 250 300
8,1 10,1 12,1
9,4 11,7 14,1
0,9 1,1 1,4
1,5 1,9 2,2
indicata
