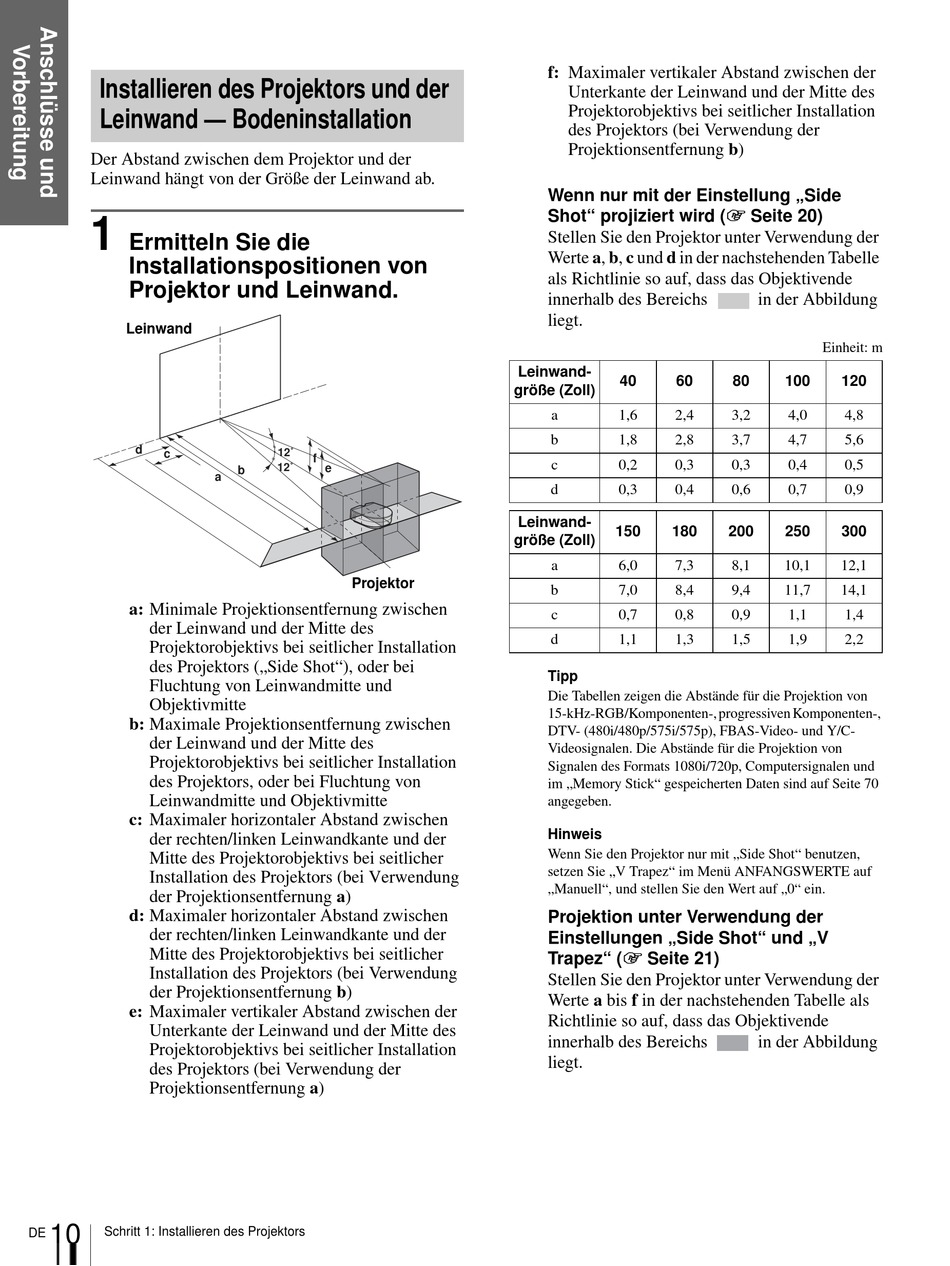

Installieren des Projektors und der
Leinwand — Bodeninstallation
Der Abstand zwischen dem Projektor und der
Leinwand hängt von der Größe der Leinwand ab.
1
Ermitteln Sie die
Installationspositionen von
Projektor und Leinwand.
Leinwand
d
c
a: Minimale Projektionsentfernung zwischen
der Leinwand und der Mitte des
Projektorobjektivs bei seitlicher Installation
des Projektors („Side Shot"), oder bei
Fluchtung von Leinwandmitte und
Objektivmitte
b: Maximale Projektionsentfernung zwischen
der Leinwand und der Mitte des
Projektorobjektivs bei seitlicher Installation
des Projektors, oder bei Fluchtung von
Leinwandmitte und Objektivmitte
c: Maximaler horizontaler Abstand zwischen
der rechten/linken Leinwandkante und der
Mitte des Projektorobjektivs bei seitlicher
Installation des Projektors (bei Verwendung
der Projektionsentfernung a)
d: Maximaler horizontaler Abstand zwischen
der rechten/linken Leinwandkante und der
Mitte des Projektorobjektivs bei seitlicher
Installation des Projektors (bei Verwendung
der Projektionsentfernung b)
e: Maximaler vertikaler Abstand zwischen der
Unterkante der Leinwand und der Mitte des
Projektorobjektivs bei seitlicher Installation
des Projektors (bei Verwendung der
Projektionsentfernung a)
10
Schritt 1: Installieren des Projektors
DE
12˚
f
f
12˚
e
b
a
Projektor
f: Maximaler vertikaler Abstand zwischen der
Unterkante der Leinwand und der Mitte des
Projektorobjektivs bei seitlicher Installation
des Projektors (bei Verwendung der
Projektionsentfernung b)
Wenn nur mit der Einstellung „Side
Shot" projiziert wird (1 Seite 20)
Stellen Sie den Projektor unter Verwendung der
Werte a, b, c und d in der nachstehenden Tabelle
als Richtlinie so auf, dass das Objektivende
innerhalb des Bereichs
liegt.
Leinwand-
40
60
größe (Zoll)
a
1,6
2,4
b
1,8
2,8
c
0,2
0,3
d
0,3
0,4
Leinwand-
150
180
größe (Zoll)
a
6,0
7,3
b
7,0
8,4
c
0,7
0,8
d
1,1
1,3
Tipp
Die Tabellen zeigen die Abstände für die Projektion von
15-kHz-RGB/Komponenten-, progressiven Komponenten-,
DTV- (480i/480p/575i/575p), FBAS-Video- und Y/C-
Videosignalen. Die Abstände für die Projektion von
Signalen des Formats 1080i/720p, Computersignalen und
im „Memory Stick" gespeicherten Daten sind auf Seite 70
angegeben.
Hinweis
Wenn Sie den Projektor nur mit „Side Shot" benutzen,
setzen Sie „V Trapez" im Menü ANFANGSWERTE auf
„Manuell", und stellen Sie den Wert auf „0" ein.
Projektion unter Verwendung der
Einstellungen „Side Shot" und „V
Trapez" (1 Seite 21)
Stellen Sie den Projektor unter Verwendung der
Werte a bis f in der nachstehenden Tabelle als
Richtlinie so auf, dass das Objektivende
innerhalb des Bereichs
liegt.
in der Abbildung
Einheit: m
80
100
120
3,2
4,0
4,8
3,7
4,7
5,6
0,3
0,4
0,5
0,6
0,7
0,9
200
250
300
8,1
10,1
12,1
9,4
11,7
14,1
0,9
1,1
1,4
1,5
1,9
2,2
in der Abbildung
