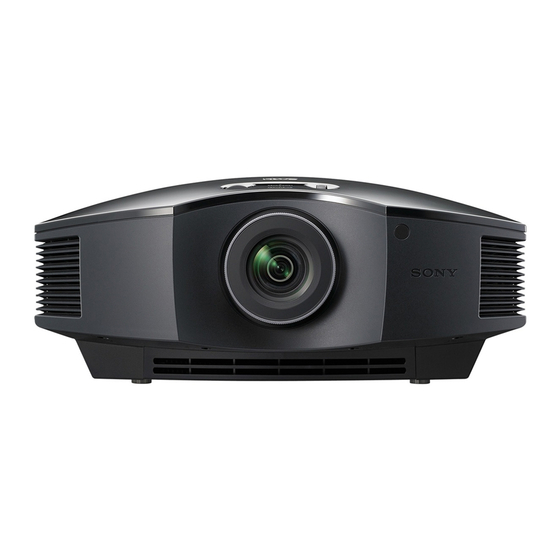

Sony VPL-HW65 ES Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Sony Anleitungen
  4. Beamer
  5. VPL-HW65 ES
  6. Bedienungsanleitung

Sony VPL-HW65 ES Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für VPL-HW65 ES:
Inhaltsverzeichnis

Werbung

Quicklinks

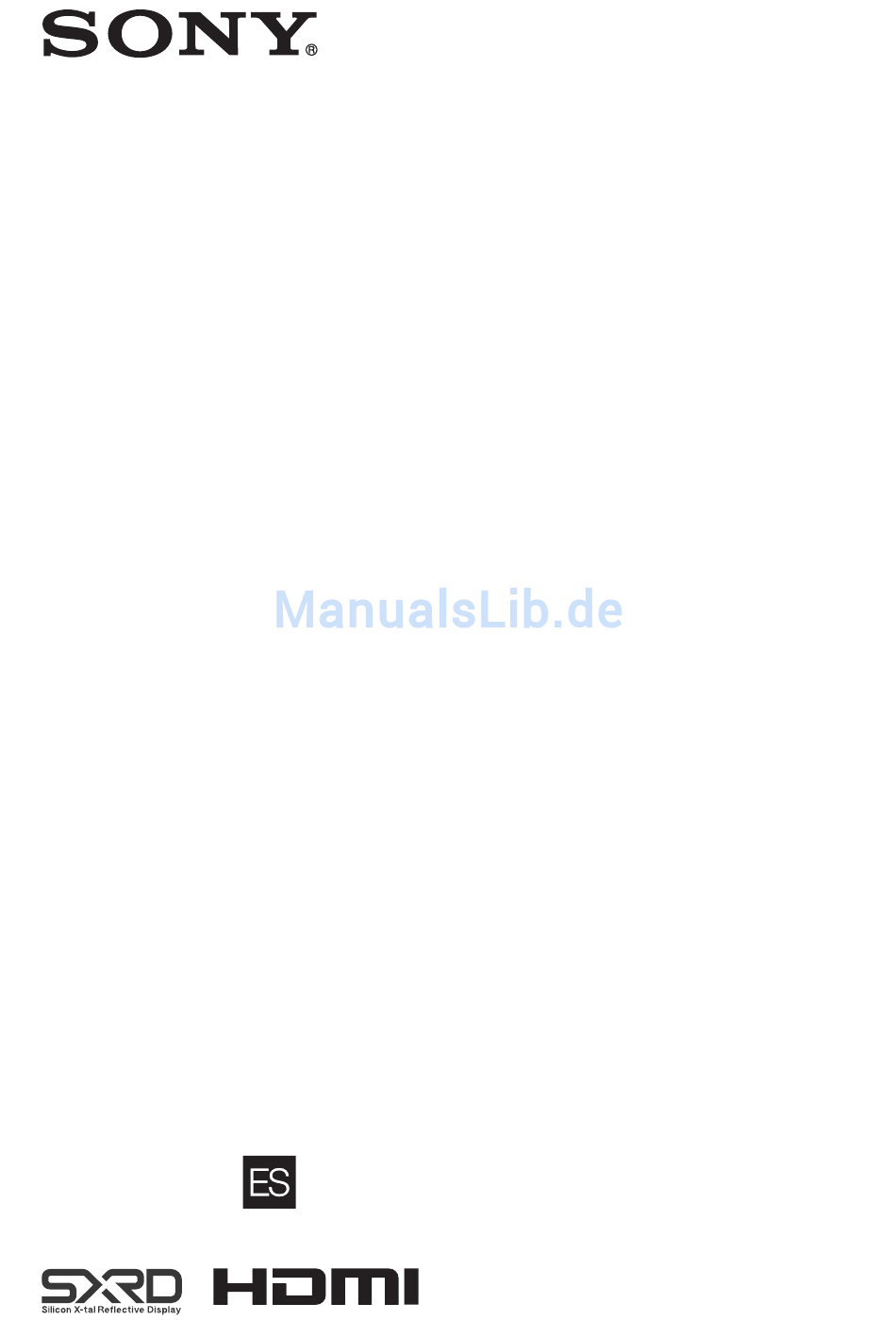

4-580-042-31 (1)
Video Projector
Bedienungsanleitung
Bitte lesen Sie dieses Handbuch und die mitgelieferte Kurzreferenz vor der
Benutzung des Geräts sorgfältig durch und bewahren Sie sie zum späteren
Nachschlagen auf.
VPL-HW65

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Sony VPL-HW65 ES

Inhaltszusammenfassung für Sony VPL-HW65 ES

  • Seite 1 4-580-042-31 (1) Video Projector Bedienungsanleitung Bitte lesen Sie dieses Handbuch und die mitgelieferte Kurzreferenz vor der Benutzung des Geräts sorgfältig durch und bewahren Sie sie zum späteren Nachschlagen auf. VPL-HW65...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Anordnung der Die Netzwerkfunktionen Bedienungselemente Anzeigen des Steuerfensters für das Gerät mit einem Webbrowser ..39 Vorderseite/Rechte Seite ....4 Bedienung des Steuerfensters ..40 Rückseite/Unterseite ......5 Wechseln der Seite .....40 Fernbedienung ........6 Einstellen der Zugriffseinschränkung .... 40 Anschlüsse und Überprüfen der gerätebezogenen Vorbereitungen...
  • Seite 3 Projektionsentfernung und Objektivlagebereich ..... 64 Abmessungen ........66 HINWEISE UND LIZENZEN FÜR DIE IN DIESEM PRODUKT VERWENDETE SOFTWARE ..69 Index ..........85...

  • Seite 4: Anordnung Der Bedienungselemente

    Anordnung der Bedienungselemente Vorderseite/Rechte Seite Die Tasten am Bedienfeld haben dieselben Bezeichnungen wie die auf der Fernbedienung. Bedienfeld a Tasten M/m/</, (Pfeil)/ h Lüftungsöffnungen (Auslass) (Eingabe) (Seite 20) i Fernbedienungssensor (Seite 8) b Taste MENU (Seite 20) j Zoomhebel (Seite 10) c Taste INPUT (Seite 14) k Fokussierring (Seite 11) d Taste ?/1 (ON/STANDBY)

  • Seite 5: Rückseite/Unterseite

    p Anschluss REMOTE r Anschluss TRIGGER (Seite 35) Wird zur Fernsteuerung mit einem Computer usw. verbunden. q Anschluss IR IN Signaleingang zur Steuerung des Geräts. Rückseite/Unterseite a Lüftungsöffnungen (Einlass) (Seite 52) b Lampenabdeckung (Seite 50) c Vordere Füße (einstellbar) (Seite 11) d Filterhalter (Seite 51) e Montagelöcher für Projektor- Deckenhalter (Seite 67)

  • Seite 6: Fernbedienung

    a Taste LIGHT Fernbedienung Beleuchtet die Tasten der Fernbedienung. b Infrarotsender c Taste ?/1 (ON/STANDBY) (Seite 8) d Taste INPUT (Seite 14) e CALIBRATED PRESET-Tasten (Seite 19) f Taste PATTERN (Seite 8) g Taste RESET (Seite 21) h Tasten M/m/</, (Pfeil)/ (Eingabe) (Seite 20) i Taste MENU (Seite 20) j Taste MOTIONFLOW (Seite 24)

  • Seite 7: Anschlüsse Und Vorbereitungen

    Anschlüsse und Vorbereitungen Dieser Abschnitt beschreibt, wie Sie das Gerät und die Leinwand installieren sowie die Geräte anschließen, deren Bild Sie projizieren möchten usw. Draufsicht Aufstellen des Bildschirm Geräts Dank Objektivlageregelung haben Sie mehr Optionen zur Platzierung des Geräts und zum problemlosen Anzeigen von Bildern.

  • Seite 8: Einstellen Der Bildposition

    Schließen Sie das Netzkabel erst an Einstellen der das Gerät und dann an eine Netzsteckdose an. Bildposition Die Anzeige ON/STANDBY leuchtet in Rot und das Gerät wechselt in den Projizieren Sie ein Bild auf die Leinwand, Bereitschaftsmodus. und stellen Sie dann die Bildlage ein. Leuchtet in Rot.

  • Seite 9: Einstellen Der Horizontalposition

    Verstellen Sie beide Einstellen der Horizontalposition Objektivlageregler, um die Bildposition einzustellen. Drehen Sie den Objektivlageregler nach rechts oder links. Das auf die Leinwand projizierte Bild wird um maximal 25 % der Leinwandbreite von der Objektivmitte aus nach rechts oder links verschoben.

  • Seite 10: Einstellen Der Vertikalposition

    Verschiebungsbereich des Einstellen der Vertikalposition projizierten Bilds Drehen Sie den Objektivlageregler nach oben oder unten. 0,71V Das auf die Leinwand projizierte Bild wird um maximal 71 % der Leinwandhöhe von der Objektivmitte aus nach oben oder unten Projiziertes Bild 0,25H 0,25H verschoben.

  • Seite 11: Objektiv-Einstellfenster (Testmuster)

    Stellen Sie den Fokus mit dem Objektiv-Einstellfenster Fokussierring ein. (Testmuster) 1,85:1 2,35:1 Die gestrichelten Linien zeigen die Leinwandgröße beim jeweiligen Fokussierring Seitenverhältnis. So gleichen Sie die Neigung der Installationsfläche aus Wenn das Gerät auf einer unebenen Fläche aufgestellt wird, benutzen Sie die vorderen Füße (einstellbar), um das Gerät waagerecht zu halten.

  • Seite 12: Anschließen An Ein Videogerät Oder Einen Computer

    Computer Gerät mit HDMI- Rechte Seite des Geräts Ausgangsbuchsen AV-Verstärker Lautsprecher an HDMI-Ausgang HDMI-Kabel (nicht mitgeliefert) : Videosignalfluss Verwenden Sie ein HDMI-Kabel für die Datenübertragung mit hoher Geschwindigkeit, auf dem das Logo für den Kabeltyp angegeben ist. (Sony-Produkte werden empfohlen.)
  • Seite 13 Hinweise • Verwenden Sie ein HDMI-Kabel für die Datenübertragung mit hoher Geschwindigkeit. Bei Verwendung eines standardmäßigen HDMI-Kabels werden 1080p-, DeepColor- und 3D- Videobilder möglicherweise nicht ordnungsgemäß angezeigt. • Achten Sie beim Anschließen eines HDMI-Kabels an das Gerät darauf, dass das Symbol über dem HDMI-Eingang des Geräts und das Symbol v am Stecker des Kabels aufeinander ausgerichtet sind.

  • Seite 14: Projizieren

    Projizieren Dieser Abschnitt beschreibt die Bedienung dieses Geräts, um das Bild eines an dieses Gerät angeschlossenen Gerätes wiederzugeben. Hier erfahren Sie auch, wie Sie die Bildqualität nach Ihrer Bevorzugung einstellen. Ausschalten des Geräts Projizieren des Bildes Drücken Sie die Taste ?/1 (ON/ STANDBY).

  • Seite 15: Betrachten Von 3D-Videobildern

    • Verwenden Sie die 3D-Brille innerhalb der Betrachten von 3D- angegebenen Reichweite (Seite 16). • 3D-Videobilder werden von verschiedenen Videobildern Personen unterschiedlich wahrgenommen. • Bei niedriger Umgebungstemperatur ist der 3D-Effekt möglicherweise weniger Mithilfe der optionalen 3D-Aktivbrille ausgeprägt. (TDG-BT500A) können Sie packende 3D- Videobilder, etwa aus 3D-Spielen und von Anpassen/Einstellen der 3D- 3D-Blu-ray-Discs, sehen.

  • Seite 16: Reichweite Der 3D-Brille

    Reichweite der 3D-Brille Die Abbildung unten gibt die Reichweite der 3D-Brille an. Beim Versuch, 3D- Videobilder in einem größeren Abstand vom Sender als der angegebenen Reichweite anzuzeigen, oder bei Installation des Geräts außerhalb der Reichweite kann die 3D-Brille die Bilder möglicherweise nicht ordnungsgemäß...

  • Seite 17: Auswählen Des Seitenverhältnisses Entsprechend Dem Videosignal

    Auswählen des Seitenverhältnisses entsprechend dem Videosignal Sie können ein Seitenverhältnis auswählen, das am besten für das eingespeiste Videosignal geeignet ist. Taste Drücken Sie ASPECT. ASPECT Mit jedem Tastendruck ändert sich die Einstellung von „Seitenverhältnis“. Sie können das Seitenverhältnis auch mit dem Menü...
  • Seite 18 Originalbild Empfohlene Einstellung und daraus resultierendes Bild V-Streckung 2,35:1 Bei Verwendung einer Zerrlinse Verkleinern 16:9 Bei Verwendung einer Zerrlinse Hinweis Die wählbaren Seitenverhältnismodi variieren je nach Eingangssignal (Seite 60). Hinweise zum Umschalten der Einstellung „Seitenverhältnis“ • Berücksichtigen Sie bei der Wahl des Seitenverhältnisses, dass das Originalbild durch Verändern des Seitenverhältnisses ein anderes Aussehen erhält.

  • Seite 19: Wahl Des Bildbetrachtungsmodus

    Wahl des Bildbetrachtungsmodus Sie können den Bildbetrachtungsmodus wählen, der am besten für die jeweilige Videoquelle oder die Bedingungen in dem entsprechenden Raum geeignet ist. Sie können verschiedene Vorwahlmodi für 2D bzw. 3D speichern und verwenden. CALIBRATED PRESET-Tasten Drücken Sie eine der CALIBRATED PRESET-Tasten.

  • Seite 20: Verwendung Der Menüs

    Verwendung der Menüs Dieser Abschnitt beschreibt die Durchführung verschiedener Justierungen und Einstellungen mithilfe der Menüs. Hinweis Die in den Erläuterungen verwendeten Menüanzeigen können sich von der tatsächlichen Menüanzeige unterscheiden. können, werden angezeigt. Der Menügesteuerte gegenwärtig ausgewählte Posten wird in Weiß angezeigt. Bedienung Das Gerät verfügt über ein Bildschirmmenü, mit dessen Hilfe verschiedene Einrichtungen...

  • Seite 21: So Wird Das Menü Ausgeblendet

    Einstellungsmenü So wird das Menü ausgeblendet Drücken Sie MENU. So machen Sie die durchgeführten Bildeinstellungen rückgängig Wählen Sie „Rückstellen“ im Menü Bild Einrichtungsmenü Wenn die Bildschirmanzeige erscheint, wählen Sie „Ja“ mithilfe von < und drücken Alle der folgenden Einstellungen werden auf Nächstes Menüfenster die Werksvorgaben zurückgestellt: Einstellungsposten...

  • Seite 22: Menü Bild

    Menü Bild Das Menü Bild wird für Bildeinstellungen verwendet. Hinweis Diese Posten sind je nach der Art des Eingangssignals eventuell nicht verfügbar. Weitere Informationen finden Sie unter „Eingangssignale und justierbare/einstellbare Posten“ (Seite 58). Die Bezeichnungen in Klammern stehen für die Bezeichnungen auf der Fernbedienung. Einstellungsposten Beschreibung Voreinst.
  • Seite 23 Einstellungsposten Beschreibung Rückstellen Hierüber werden alle derzeit gewählten Einstellungen für den Voreinst. Kal.-Modus auf die Standardwerte zurückgesetzt (Seite 21). Tipp Rückstellen wirkt sich nicht auf die für die Elemente unter „Farbtemperatur“ gespeicherten Einstellungen aus. Realismus Diese Option passt die Details und Rauschverarbeitung der Bilder an. [REALITY (Funktion mit Super-Auflösung) CREATION]...
  • Seite 24 Einstellungsposten Beschreibung Motionflow Impuls: Die Originalbildqualität wird reproduziert. Das Bild wird [MOTIONFLOW] kinoartig und kann flimmern. Kombination: Bei Bildinhalten mit hoher Geschwindigkeit werden Bewegungsunschärfen bei gleichbleibender Helligkeit verringert. Stark glätten: Die Bewegungen im Bild werden ruckfreier; diese Funktion ist besonders bei filmbasierten Inhalten wirksam. Schwach glätten: Die Bewegungen im Bild werden für Standardinhalte ruckfreier.
  • Seite 25 Einstellungsposten Beschreibung Tipp Sie können die einzelnen Optionen auf eine beliebige Farbtemperatur einstellen. Schärfe Damit können Sie die Konturenschärfe des Bilds erhöhen oder Rauschen [SHARPNESS] verringern. Je höher der Wert, desto schärfer das Bild. Je niedriger der Wert, desto weicher wird das Bild und desto geringer das Rauschen. Sie können Einstellungen durchführen, indem Sie SHARPNESS +/- an der Fernbedienung drücken.
  • Seite 26 Einstellungsposten Beschreibung Gammakorrektur Damit können Sie die Ansprecheigenschaften des Farbtons im Bild [GAMMA einstellen. CORRECTION] Wählen Sie den bevorzugten Farbton unter 10 Optionen aus. 1.8: Hell Das Bild wird insgesamt aufgehellt. 2.6: Dunkel Das Bild wird insgesamt dunkler. Gamma 7: Simuliert die Gammakurve des Films. Gamma 8: Erhöht die Schärfe in Bildern.
  • Seite 27 Einstellungsposten Beschreibung Farbraum Wandelt den Farbraum um. [COLOR SPACE] BT.709: Ein ITU-R BT.709-Farbraum, der für hochauflösende Fernsehübertragungen oder Blu-ray Disc verwendet wird. Der Farbraum entspricht sRGB. Farbraum 1: Dieser Farbraum ist zur Wiedergabe von Fernsehprogrammen und Videobildern geeignet, wie Sport, Konzerten usw.

  • Seite 28: Menü Bildschirm

    Menü Bildschirm Sie können das Bildformat, den Bildseitenverhältnis-Modus usw. festlegen. Hinweis Diese Posten sind je nach der Art des Eingangssignals eventuell nicht verfügbar. Weitere Informationen finden Sie unter „Eingangssignale und justierbare/einstellbare Posten“ (Seite 58). Die Bezeichnungen in Klammern stehen für die Bezeichnungen auf der Fernbedienung. Einstellungsposten Beschreibung Seitenverhältnis...
  • Seite 29 Einstellungsposten Beschreibung Blanking Diese Funktion gestattet die Einstellung des Anzeigebereichs innerhalb der vier Richtungen der Leinwand. Ein: Wählen Sie den Bildrand, den Sie anpassen möchten, indem Sie durch Drücken der Tasten M/m entweder Links, Rechts, Oben oder Unten markieren. Stellen Sie den gewünschten Blankingwert über die Tasten </, ein. Aus: Schaltet die Blanking-Funktion aus.

  • Seite 30: Menü Einrichtung

    Menü Einrichtung Das Menü Einrichtung dient zum Ändern der Werksvorgaben usw. Einstellungsposten Beschreibung Status Damit bestimmen Sie, ob Bildschirmanzeigen eingeblendet werden oder nicht. Bei Wahl von „Aus“ werden alle Bildschirmanzeigen außer bestimmten Menüs, der Meldung beim Ausschalten des Projektors und den Warnmeldungen ausgeschaltet.
  • Seite 31 (Seite 37). • Zum Einschalten mit der Funktion Remote-Start muss ein bestimmter Befehl von einem PC oder Terminal abgesetzt werden. Einzelheiten dazu erhalten Sie bei qualifiziertem Sony-Personal. Hinweis Wenn Remote-Start auf „Ein“ gesetzt ist, erhöht sich die Leistungsaufnahme im Bereitschaftsmodus. Wenn Netzwerkmanagement auf „Ein“...

  • Seite 32: Menü Funktion

    Menü Funktion Das Menü Funktion dient zum Ändern der Einstellungen der verschiedenen Funktionen des Geräts. Einstellungsposten Beschreibung 3D-Einstellungen Sie können die Einstellungen der 3D-Funktion ändern. 2D/3D wählen Zum Umschalten der Videobilder in „2D“ oder „3D“. Auto: Zeigt 3D-Videobilder an, wenn HDMI-Signale mit 3D- Informationen* eingehen.
  • Seite 33 Einstellungsposten Beschreibung Tipps • Bei manchen Videoquellen lässt sich „2D/3D wählen“ nicht auf „3D“ setzen. Eine Liste der verfügbaren 3D-Signale finden Sie unter „Kompatible 3D-Signale“ (Seite 59). • Die simulierte 3D-Funktion kann einen nur eingeschränkten Effekt haben, abhängig von der Leinwandgröße (100 bis 120 Zoll werden empfohlen) und der Videoquelle.

  • Seite 34: Durch Die Einstellungssperre Gesperrte Optionen

    Durch die Einstellungssperre gesperrte Optionen Gruppe 1 Gruppe 2 Menü Bild Menü Einrichtung Rückstellen Status Realismus Sprache Erweit. Blende Menüposition Kontrastverst. Höhenlagenmodus Lampenregelung Remote-Start Motionflow Netzwerkmanagement Kontrast Lampeneinstellung Helligkeit Menü Funktion Farbe Dynamikbereich Farbton Farbtemperatur Menü Installation Schärfe Bildumklappung Auslöser wählen MPEG NR Panel-Abgleich Weiche Übergänge...

  • Seite 35: Menü Installation

    Menü Installation Das Menü Installation dient zum Ändern der Installationseinstellungen. Einstellungsposten Beschreibung Bildumklappung Das Bild wird horizontal und/oder vertikal auf der Leinwand umgeklappt. HV: Das Bild wird horizontal und vertikal umgeklappt. H: Das Bild wird horizontal umgeklappt. V: Das Bild wird vertikal umgeklappt. Aus: Das Bild wird nicht umgeklappt.
  • Seite 36 Einstellungsposten Beschreibung Einstellen: Die Verschiebungseinstellung und Zoneneinstellung der unter „Farbe einstellen“ ausgewählten Farbe kann mit den Tasten </,, M/m durchgeführt werden. Bei Wahl von „Lage“: Weisen Sie die Einstellungen der Horizontalrichtung (H) mit den Tasten </, und der Vertikalrichtung (V) mit den Tasten M/m auf dem Verschiebungs- Einstellbildschirm zu.
  • Seite 37 Einstellungsposten Beschreibung Netzwerkeinstlg Führen Sie die Einstellungen des Internetprotokolls durch. IPv4-Einstellung IP-Adressen-Einstlg.: Zum Auswählen des Einstellverfahrens für die IP-Adresse. Auto(DHCP): Die IP-Adresse wird automatisch über den DHCP- Server wie einen Router zugewiesen. Manuell: Die IP-Adresse muss manuell festgelegt werden. Wenn Sie „IP-Adressen-Einstlg.“ auf „Manuell“ setzen, wählen Sie den Parameter mit den Tasten </, aus und geben Sie den Wert mit den Tasten M/m ein.

  • Seite 38: Menü Informationen

    Menü Informationen Das Menü Informationen zeigt die Modellbezeichnung, die Seriennummer, den Typ des Eingangssignals, die Software-Version sowie die aufgelaufenen Betriebsstunden der Lampe an. Modellbezeichnung Serien-Nr. Signaltyp Software-Version Optionen Beschreibung Modellbezeichnung Zeigt die Modellbezeichnung an Serien-Nr. Zeigt die Seriennummer an. Signaltyp Zeigt den Eingangssignaltyp an.

  • Seite 39: Die Netzwerkfunktionen

    Die Netzwerkfunktionen Wenn eine Verbindung zum Netzwerk Anzeigen des besteht, stehen folgende Funktionen zur Verfügung: Steuerfensters für • Überprüfen des aktuellen Gerätestatus das Gerät mit einem über einen Webbrowser. • Vornehmen der Netzwerkeinstellungen Webbrowser für das Gerät. • Netzwerküberwachung und -steuerung Schließen Sie das LAN-Kabel an.

  • Seite 40: Bedienung Des Steuerfensters

    Das folgende Fenster erscheint im Bedienung des Webbrowser: Steuerfensters Wechseln der Seite Klicken Sie auf eine der Schaltflächen zum Wechseln der Seite, um die Seite mit den gewünschten Einstellungen aufzurufen. Wenn Sie die Netzwerkeinstellungen vorgenommen haben, können Sie das Steuerfenster nur öffnen, indem Sie Schritt 3 dieses Verfahrens ausführen.

  • Seite 41: Überprüfen Der Gerätebezogenen Informationen

    Benutzer muss aus 8 bis 16 Zeichen bestehen und Buchstaben und Ziffern enthalten. Bei den Buchstaben wird die Informationsbereich Groß-/Kleinschreibung unterschieden. Das Standardpasswort „Projector“ kann nicht als neues Passwort definiert werden. Hinweis Wenn Sie Ihr Passwort vergessen haben, wenden Sie sich an qualifiziertes Sony- Personal.

  • Seite 42: Störungsbehebung

    Fehlerbehebung Falls das Gerät nicht richtig zu funktionieren scheint, versuchen Sie zunächst, die Störung mithilfe der folgenden Anweisungen ausfindig zu machen und zu beheben. Sollte die Störung bestehen bleiben, wenden Sie sich an qualifiziertes Sony-Personal. Stromzufuhr Symptom Ursache und Abhilfemaßnahme Seite Der Projektor lässt sich...

  • Seite 43: Fernbedienung

    Die Modellbezeichnung Der Anzeigemodus des Geräts ist möglicherweise – wird nicht von der werkseitig eingestellt worden. Wenden Sie sich an Ihren Leinwand ausgeblendet. Händler oder qualifiziertes Sony-Personal. Fernbedienung Symptom Ursache und Abhilfemaßnahme Seite Die Fernbedienung Möglicherweise sind die Batterien schwach. Ersetzen Sie –...
  • Seite 44 3D-Videobilder Symptom Ursache und Abhilfemaßnahme Seite Die Videobilder scheinen Überprüfen Sie, ob die 3D-Brille eingeschaltet ist. keine 3D-Videobilder zu Prüfen Sie, ob die Batterie in der 3D-Brille ausreichend – sein. aufgeladen oder zu schwach ist. Setzen Sie „2D/3D wählen“ auf „Auto“ oder „3D“. Überprüfen Sie, ob die Eingangssignale kompatible 3D- Signale sind.

  • Seite 45: Warnanzeigen

    Der Lüfter ist defekt. Konsultieren Sie (Blinkt rot) qualifiziertes Sony-Personal. Beide Anzeigen blinken Hinweis Falls eine andere Warnanzeige außer der obigen zu blinken beginnt und das Symptom trotz Ausführung der obigen Maßnahmen bestehen bleibt, wenden Sie sich an qualifiziertes Sony- Personal.

  • Seite 46: Meldungslisten

    Meldungslisten Warnmeldungen Symptom Ursache und Abhilfemaßnahme Seite Zu heiß! Birne aus in 1 Schalten Sie die Stromversorgung aus. – Min. Stellen Sie sicher, dass die Lüftungsöffnungen durch nichts 4, 5 blockiert werden. Frequenz außerhalb Frequenz nicht im gültigen Bereich. Geben Sie ein Signal Bereichs! ein, das innerhalb des akzeptablen Frequenzbereichs des Geräts liegt.

  • Seite 47: Vorsichtsmeldungen

    Vorsichtsmeldungen Symptom Ursache und Abhilfemaßnahme Seite In den gewählten Eingang wird kein Signal eingespeist. Überprüfen Sie die Anschlüsse. Ungültig! Drücken Sie die richtige Taste. – Die durch die Taste zu aktivierende Funktion ist gegenwärtig unzulässig. Einstellungssperre „Einstellungssperre“ ist auf „Stufe A“ oder „Stufe B“ aktiviert.

  • Seite 48: Sonstiges

    Basis der xvYCC-Spezifikationen zu Software des Geräts herunterladen. reproduzieren, und ist ein Markenzeichen Kopieren Sie die heruntergeladenen Dateien der Sony Corporation. auf Ihren USB-Speicher, setzen Sie den • xvYCC ist ein internationaler Standard der USB-Speicher in den USB-Anschluss am technischen Spezifikationen des Gerät ein, und führen Sie das Update aus.

  • Seite 49: Austauschen Der Lampe Und Des Luftfilters Und Reinigen Der Lüftungsöffnungen (Einlass)

    • Berühren Sie nicht die Lampenoberfläche. Austauschen der Falls Sie sie berühren, wischen Sie Fingerabdrücke mit einem weichen Tuch Lampe und des • Lassen Sie beim Lampenwechsel Luftfilters und besondere Vorsicht walten, wenn das Reinigen der Gerät an der Decke montiert ist. •...
  • Seite 50 Wenn Sie den Projektor auf eine ebene Lösen Sie die Schraube an der Fläche (z. B. einen Tisch usw.) stellen, Lampenabdeckung mit einem decken Sie die Fläche mit einem Tuch Kreuzschlitzschraubendreher, und ab, damit sie nicht verkratzt wird. öffnen Sie dann die Drehen Sie den Projektor um, wie in Lampenabdeckung.
  • Seite 51 Halten Sie den Griff der neuen Lampe, Entfernen Sie den Filterhalter. schieben Sie die Lampe bis zum Anschlag fest hinein, und ziehen Sie dann die 3 Schrauben fest. Entfernen Sie den Luftfilter. Hinweis Achten Sie darauf, dass Sie nicht den Klauen Optikblock im Inneren des Projektors berühren.
  • Seite 52 Säubern Sie die Lüftungsöffnungen Vorsicht (Einlass) mit einem weichen Tuch von Greifen Sie nicht in den Lampensteckplatz, Staub. und achten Sie darauf, dass keine Flüssigkeiten oder Fremdkörper in den Steckplatz eindringen, um einen elektrischen Schlag oder Brand zu vermeiden. Hinweise •...

  • Seite 53: Reinigen Des Luftfilters

    Reinigen des Anbringen der Luftfilters Objektivschutzkappe Wenn „Filter reinigen.“ auf der Leinwand Wenn Sie die Objektivschutzkappe am erscheint, müssen Sie den Luftfilter Objektiv anbringen, positionieren Sie die reinigen. Objektivschutzkappe so, dass die Der Luftfilter sollte alle 1.500 Stunden Einkerbung an der Seite der gereinigt werden.

  • Seite 54: Reinigung

    Reinigung Reinigen des Objektivs Die Oberfläche des Objektivs ist spezialbehandelt, um Lichtreflexionen zu verringern. Eine unsachgemäße Wartung könnte die Leistung des Projektors beeinträchtigen. Beachten Sie daher Folgendes: • Reinigen Sie das Objektiv vorsichtig mit einem weichen Tuch, zum Beispiel einem Reinigungstuch oder Brillenreinigungstuch.

  • Seite 55: Spezifikationen

    Spezifikationen Posten Beschreibung Anzeigesystem Projektionssystem mit SXRD-Panel, 1 Objektiv Anzeigegerät Größe des SXRD-Panel mit 0,61 Zoll (15,4 mm) effektiven Anzeigebereichs Anzahl der Pixel 6.220.800 Pixel (2.073.600 Pixel × 3) Projektionsobjektiv 1,6-faches Zoomobjektiv (manuell) f = 18,7 mm bis 29,7 mm F2,52 bis F3,02 Lichtquelle 215-W-Ultra-Hochdrucklampe...

  • Seite 56: Vorwahlsignale

    • Die Werte für Gewicht und Abmessungen sind Näherungswerte. • Nicht alle Sonderzubehörteile sind in allen Ländern und Regionen erhältlich. Bitte wenden Sie sich an Ihren autorisierten Sony-Händler. • Die Informationen zum Zubehör in dieser Anleitung entsprechen dem Stand von September 2015.
  • Seite 57 Vorwahl- speicher- Vorwahlsignal (Auflösung) fH (kHz) fV (Hz) Sync nummer 1280 × 768 1280 × 768/60 47,776 59,87 H-NEG, V-POS 1920 × 1080/60i 1080/60i 67,500 60,000 – (Frame Packing) (1920 × 1080i) 1920 × 1080/50i 1080/50i 56,250 50,000 – (Frame Packing) (1920 ×...

  • Seite 58: Eingangssignale Und Justierbare/Einstellbare Posten

    Eingangssignale und justierbare/einstellbare Posten Die für Einstellungen verfügbaren Menüposten sind je nach dem Eingangssignal unterschiedlich. Diese sind in den folgenden Tabellen aufgeführt. Die nicht justierbaren/ einstellbaren Posten erscheinen nicht im Menü. Menü Bild Eingangssignal Posten Komponentensignal Video-GBR-Signal Computer-Signal Realismus – Erweit.

  • Seite 59: Kompatible 3D-Signale

    Hinweis Wenn Sie ein Kabel, wie z. B. ein HDMI-Kabel usw. anschließen, prüfen Sie den Signaltyp im Menü Informationen (Seite 38) und unter „Digitalsignal“ (Seite 57), und prüfen Sie die Posten, die einstellbar/verfügbar sind. Kompatible 3D-Signale Das Gerät kann die folgenden 3D-Signaltypen verarbeiten. Auflösung 3D-Signalformat 720/60p, 720/50p...

  • Seite 60: Seitenverhältnismodus

    *1: Der Posten ist nicht verfügbar für Frame Packing/Untereinander bei 720/60p oder Untereinander bei 1080/60p. *2: Weitere Informationen hierzu finden Sie in den Tabellen unter „Seitenverhältnismodus“ (Seite 60). Wenn das Gerät für die Umwandlung von 2D-Videobildern in 3D-Videobilder konfiguriert ist, lassen sich einige Menüelemente abhängig von den im Menü...

  • Seite 61: Motionflow

    Akzeptable Signale 1920 × 1080, 1280 × 720 3D-Format Nebeneinander Untereinander Frame Packing Simuliertes 3D Vorwahlspeichernummer 7, 8, 10 bis 14 10 bis 14 18 bis 20, 71, 72 7, 8, 10 bis 14 (Seite 56) Normal V-Streckung Verkleinern Strecken –...

  • Seite 62: Speicherbedingungen Der Justierbaren/Einstellbaren Posten

    Speicherbedingungen der justierbaren/einstellbaren Posten Jeder justierbare/einstellbare Posten wird für jede Eingangsbuchse individuell gespeichert. Weitere Informationen hierzu finden Sie in den nachfolgenden Tabellen. Vorwahlspeichernummern für die einzelnen Eingangssignale Eingang Vorwahlspeichernummern HDMI 1 (2D) 5 bis 8, 10 bis 14, 26, 32, 37, 45, 47, 50, 55 HDMI 2 (2D) HDMI 1 (3D) 7, 8, 10 bis 14, 18 bis 20, 71, 72...
  • Seite 63 Posten Speicherbedingungen Schärfe Für jede Eingangsbuchse und Voreinst. Kal. MPEG NR Weiche Übergänge Film-Modus Gammakorrektur Farbkorrektur Reines Weiß x.v.Color Farbraum...

  • Seite 64: Projektionsentfernung Und Objektivlagebereich

    Projektionsentfernung und Objektivlagebereich Die Projektionsentfernung bezieht sich auf die Entfernung zwischen der Vorderkante des Objektivs und der projizierten Oberfläche. Projektionsentfernung L Vorderkante des Objektivs Projiziertes Bild Der Objektivlagebereich steht für die Entfernung in Prozent (%), um die das Objektiv von der Mitte des projizierten Bildes aus verschoben werden kann.

  • Seite 65: Projektionsentfernung

    Bei der Projektion im Format 1,78:1 (16:9) 1,78 Videoanzeigebereich Projektionsbereich Projektionsentfernung Einheit: m Format des projizierten Bildes Projektionsentfernung L Diagonale Breite × Höhe 80" (2,03 m) 1,77 × 1,00 2,40 – 3,83 100" (2,54 m) 2,21 × 1,25 3,00 – 4,79 120"...

  • Seite 66: Abmessungen

    Abmessungen Vorderseite Einheit: mm 407,4 203,7 203,7 Objektivmitte Unterseite Einheit: mm Gehäuse-Vorderseite 115,9 113,7 150,6 14,5 316,4 465,4...

  • Seite 67: Seitenansicht

    Anbringen des Projektor-Deckenhalters PSS-H10 Frontansicht Einheit: mm Decke Mitte der Unterseite der Tragestange Montagehalterung Objektivmitte Seitenansicht Einheit: mm 182,8 Objektivmitte Gehäuse-Vorderseite 236,1 227,8 463,9...

  • Seite 68: Draufsicht

    Draufsicht Einheit: mm 182,8 Gehäuse-Vorderseite Objektivmitte 227,8 Obere Deckenmontagehalterung Mitte der Tragestange (Die Mitte der Tragestange weicht von der Gerätemitte ab.)

  • Seite 69: Hinweise Und Lizenzen Für Die In Diesem Produkt Verwendete Software

    To prevent this, we have made it clear that obtained using the following link: any patent must be licensed for everyone’s free use or http://oss.sony.net/Products/Linux/ not licensed at all. =============================== The precise terms and conditions for copying, GNU GENERAL PUBLIC LICENSE distribution and modification follow.
  • Seite 70 translated into another language. (Hereinafter, the terms of this License, whose permissions for other translation is included without limitation in the term licensees extend to the entire whole, and thus to each “modification”.) Each licensee is addressed as “you”. and every part regardless of who wrote it. Activities other than copying, distribution and Thus, it is not the intent of this section to claim rights modification are not covered by this License;...
  • Seite 71 sublicense or distribute the Program is void, and will This section is intended to make thoroughly clear automatically terminate your rights under this what is believed to be a consequence of the rest of this License. License. However, parties who have received copies, or rights, 8.
  • Seite 72 OR ANY OTHER PARTY WHO MAY MODIFY Public License. Of course, the commands you use AND/OR REDISTRIBUTE THE PROGRAM AS may be called something other than ‘show w’ and PERMITTED ABOVE, BE LIABLE TO YOU FOR ‘show c’; they could even be mouse-clicks or menu DAMAGES, INCLUDING ANY GENERAL, items--whatever suits your program.
  • Seite 73 programs; and that you are informed that you can do However, the Lesser license provides advantages in these things. certain special circumstances. To protect your rights, we need to make restrictions For example, on rare occasions, there may be a that forbid distributors to deny you these rights or to special need to encourage the widest possible use of a ask you to surrender these rights.
  • Seite 74 definition files, plus the scripts used to control the Library, the distribution of the whole must be on compilation and installation of the library. the terms of this License, whose permissions for other Activities other than copying, distribution and licensees extend to the entire whole, and thus to each modification are not covered by this License;...
  • Seite 75 When a “work that uses the Library” uses material version is interface-compatible with the version that from a header file that is part of the Library, the object the work was made with. code for the work may be a derivative work of the c) Accompany the work with a written offer, valid for Library even though the source code is not.
  • Seite 76 13. The Free Software Foundation may publish modifying or distributing the Library (or any work based on the Library), you indicate your acceptance revised and/or new versions of the Lesser General of this License to do so, and all its terms and Public License from time to time.
  • Seite 77 LIBRARY TO OPERATE WITH ANY OTHER 1. Redistributions of source code must retain the SOFTWARE), EVEN IF SUCH HOLDER OR above copyright notice, this list of conditions and the OTHER PARTY HAS BEEN ADVISED OF THE following disclaimer. POSSIBILITY OF SUCH DAMAGES. 2.
  • Seite 78 This product includes software developed by Danga PROFITS; OR BUSINESS INTERRUPTION) Interactive, Inc. HOWEVER CAUSED AND ON ANY THEORY OF =============================== LIABILITY, WHETHER IN CONTRACT, STRICT LIABILITY, OR TORT (INCLUDING INDEPENDENT JPEG GROUP NEGLIGENCE OR OTHERWISE) ARISING IN SOFTWARE ANY WAY OUT OF THE USE OF THIS SOFTWARE, EVEN IF ADVISED OF THE This software is based in part on the work of the POSSIBILITY OF SUCH DAMAGE.
  • Seite 79 THIS SOFTWARE IS PROVIDED BY ERIC THE SOFTWARE IS PROVIDED “AS IS”, YOUNG “AS IS’’ AND ANY EXPRESS OR WITHOUT WARRANTY OF ANY KIND, IMPLIED WARRANTIES, INCLUDING, BUT EXPRESS OR IMPLIED, INCLUDING BUT NOT NOT LIMITED TO, THE IMPLIED WARRANTIES LIMITED TO THE WARRANTIES OF OF MERCHANTABILITY AND FITNESS FOR A MERCHANTABILITY, FITNESS FOR A...
  • Seite 80 Redistributions of source code must retain the above This material is reproduced with permission from copyright notice, this list of conditions and the American National Standards Committee X3, on following disclaimer. Information Processing Systems. Computer and Redistributions in binary form must reproduce the Business Equipment Manufacturers Association above copyright notice, this list of conditions and the (CBEMA), 311 First St., NW, Suite 500, Washington,...
  • Seite 81 Except as contained in this notice, the name of a following disclaimer in the documentation and/or copyright holder shall not be used in advertising or other materials provided with the distribution. otherwise to promote the sale, use or other dealings in 3.
  • Seite 82 granted, provided that the above copyright notice and All of the code can be freely used and redistributed. this permission notice appear in all copies. The individual source files each have their own THE SOFTWARE IS PROVIDED “AS IS” AND copyright and permission notice.
  • Seite 83 NO EVENT SHALL THE AUTHOR(S) BE LIABLE SOFTWARE, EVEN IF ADVISED OF THE FOR ANY DIRECT, INDIRECT, INCIDENTAL, POSSIBILITY OF SUCH DAMAGE. SPECIAL, EXEMPLARY, OR CONSEQUENTIAL =============================== DAMAGES (INCLUDING, BUT NOT LIMITED pcre TO, PROCUREMENT OF SUBSTITUTE GOODS OR SERVICES; LOSS OF USE, DATA, OR PCRE LICENCE PROFITS;...
  • Seite 84 PARTICULAR PURPOSE ARE DISCLAIMED. IN NO EVENT SHALL THE COPYRIGHT OWNER OR CONTRIBUTORS BE LIABLE FOR ANY DIRECT, INDIRECT, INCIDENTAL, SPECIAL, EXEMPLARY, OR CONSEQUENTIAL DAMAGES (INCLUDING, BUT NOT LIMITED TO, PROCUREMENT OF SUBSTITUTE GOODS OR SERVICES; LOSS OF USE, DATA, OR PROFITS;...

  • Seite 85: Index

    Experten-Einstellung ....... 25 Index Numerische Einträge Farbe ............24 Farbkorrektur ...........26 3D-Brille Farbraum ..........27 Reichweite der 3D-Brille ....16 Farbtemperatur ........24 Verwendung der 3D-Brille ....15 Farbton ............ 24 3D-Einstellungen Fehlerbehebung ........42 2D/3D wählen ........32 Fernbedienung ........... 6 3D-Effekt simuliert ......
  • Seite 86 V-Streckung ........18, 28 Signaltyp ..........38 Warenzeichen Software-Version ........38 • „PlayStation“ ist ein eingetragenes Spezifikationen ........55 Marken der Sony Computer Sprache ........... 30 Entertainment Inc. Status ............30 • Die Bezeichnungen HDMI und HDMI High-Definition Multimedia Interface und das HDMI-Logo sind Marken oder Voreinst.
  • Seite 87 © 2015 Sony Corporation...
