1.10.2
Interne Anschlüsse
1.
Diskettenlaufwerksanschluss (34-1 pol. FLOPPY)
Dieser Anschluss nimmt das beigelegte Diskettenlaufwerk (FDD)-
Signalkabel auf. Verbinden Sie ein Ende des Kabels mit diesem
Anschluss und dann das andere Ende mit dem Signalanschluss an der
Rückseite des Diskettenlaufwerks.
Der Pol 5 entfällt am Anschluss, um eine falsche Kabelverbindung bei
Verwendung eines FDD-Kabels, das einen bedeckten Pol 5 hat, zu
vermeiden.

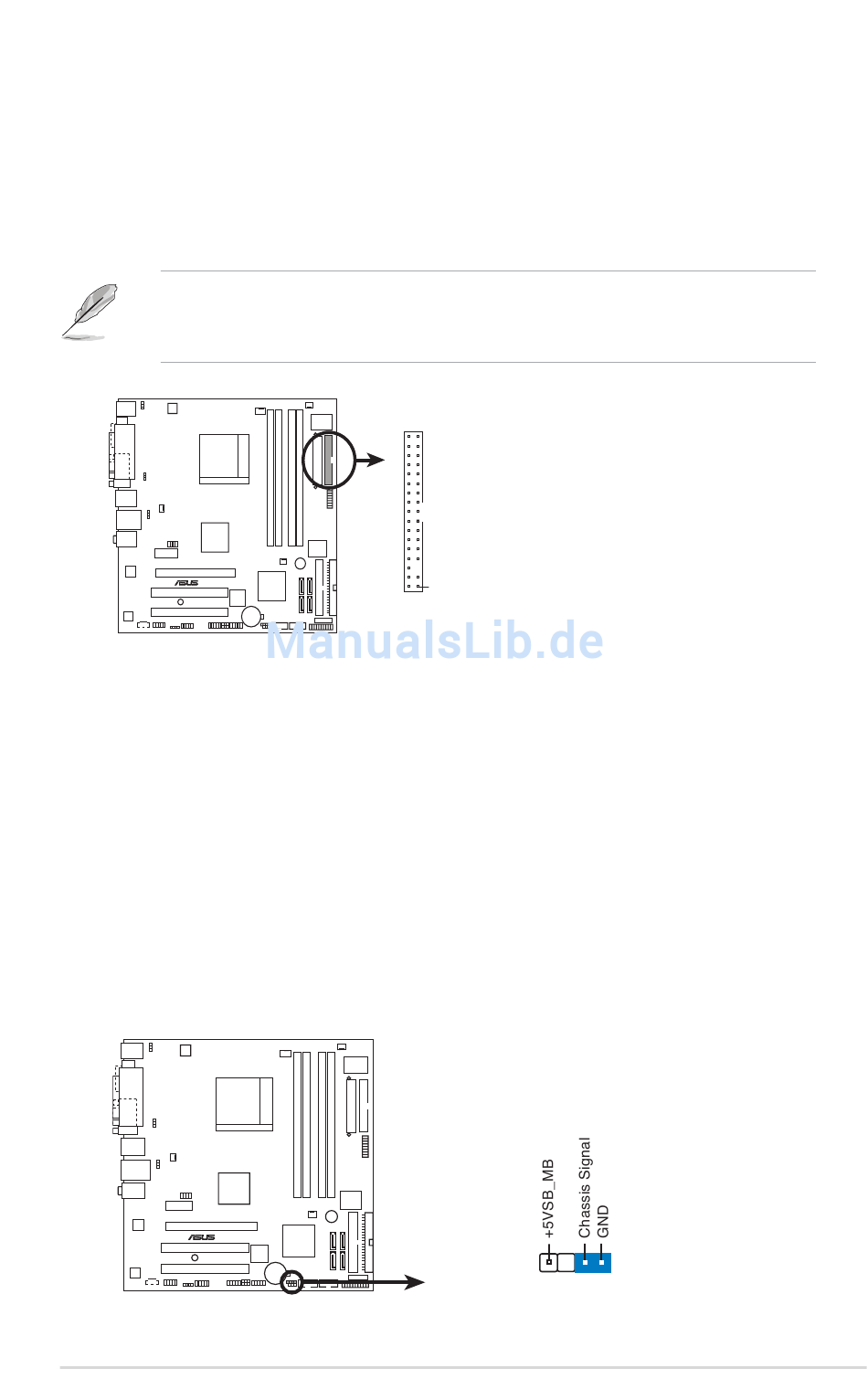

M2NPV-VM
®
M2NPV-VM Diskettenlaufwerksanschluss
2.
Gehäuseeinbruchsanschluss (4-1 pol. CHASSIS)
Dieser Anschluss wird mit einem Einbruchserkennungssensor oder
-schalter, der am Gehäuse befestigt wird, verbunden. Verbinden
Sie ein Ende des Gehäuseeinbruchssensor- oder -schalterkabels mit
diesem Anschluss. Beim Entfernen eines Gehäuseteils aktiviert sich der
Sensor bzw. Schalter und sendet ein Hochpegel-Warnsignal zu diesem
Anschluss. Das Signal wird als Gehäuseeinbruchsereignis registriert.
Die mit "Gehäusesignal" und "Erde" markierten Stifte sind in der
Standardeinstellung mit einer Jumpersteckbrücke kurzgeschlossen.
Entfernen Sie die Jumpersteckbrücke nur von den Stiften, wenn Sie die
Funktion zur Gehäuseeinbruchserkennung verwenden möchten.
M2NPV-VM
®
M2NPV-VM Gehäuseeinbruchsanschluss
ASUS M2NPV-VM
FLOPPY
HINWEIS: Richten Sie die rote Markierung
des Flachbandkabels auf PIN 1 aus.
PIN 1
CHASSIS
(Standard)
1-25
