1.7
Systemspeicher
1.7.1
Übersicht
Das Motherboard ist mit vier Double Data Rate 2 (DDR2) Dual Inline Memory
Module (DIMM)-Steckplätzen ausgestattet.
Ein DDR2-Modul hat die selbe Abmessungen wie ein DDR DIMM-Modul,
verwendet aber 240 Pole im Gegensatz zu einem 184-pol. DDR DIMM-
Modul. DDR2 DIMM-Module sind anders gekerbt, so dass sie nicht in einen
DDR DIMM-Steckplatz eingesteckt werden können.

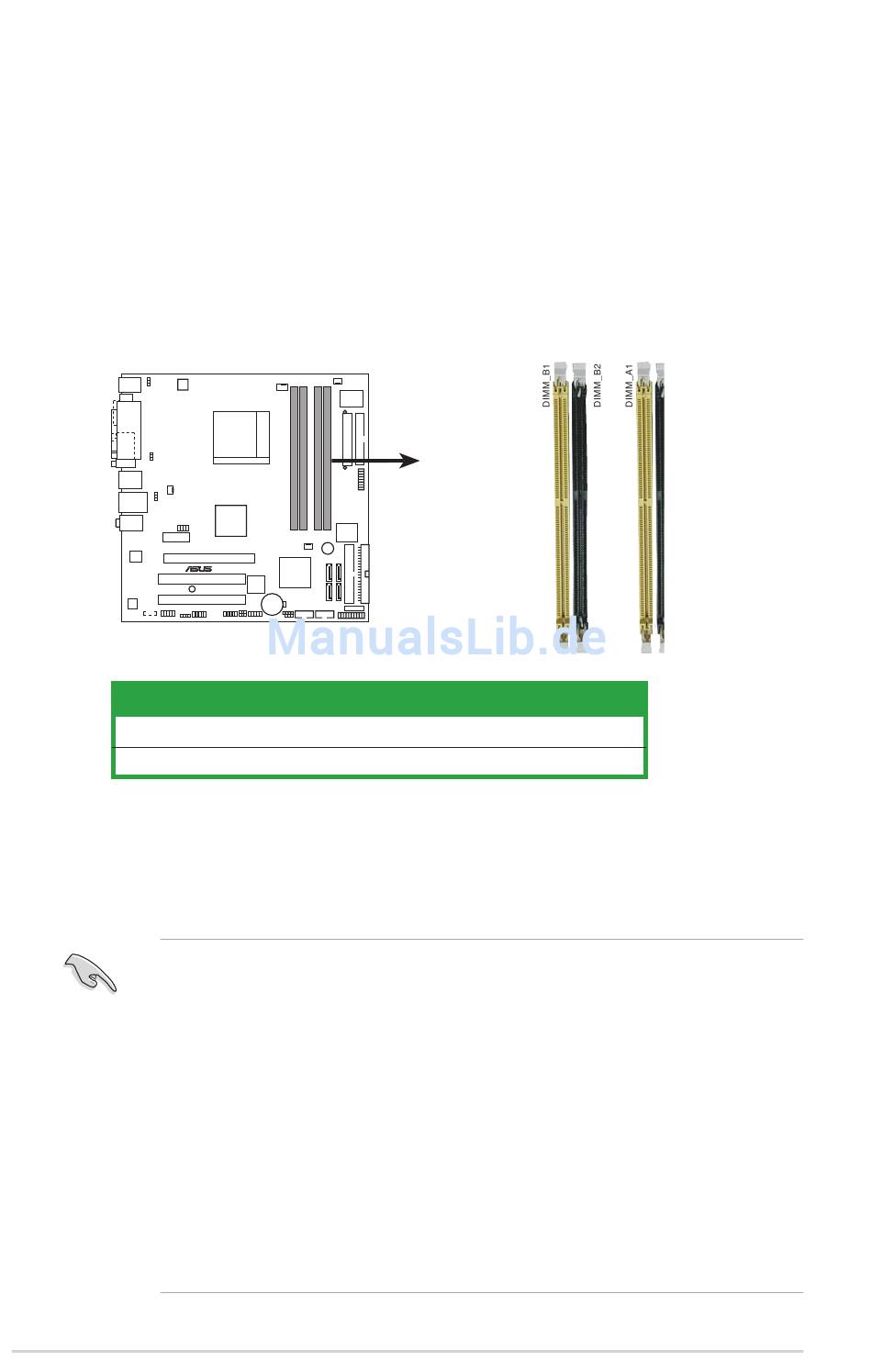

Die nachstehende Abbildung zeigt die Position der Steckplätze an:
M2NPV-VM 240-pol. DDR2 DIMM-Steckplätze
Kanal
Kanal A
Kanal B
1.7.2
Speicherkonfi gurationen
Mit Hilfe der Speicherkonfi gurationen in diesem Abschnitt können Sie 256
MB, 512 MB, 1 GB, und 2 GB ungepufferte ECC und nicht-ECC DDR2 DIMMs
in den DIMM-Steckplätzen installieren.
•
•
•
•
1-14
M2NPV-VM
®
Steckplätze
DIMM_A1 und DIMM_B1
DIMM_A2 und DIMM_B2
Für eine Dual-Kanal-Konfi guration muss die gesamte Größe des/der
Speichermodul(e) auf jedem Kanal gleich sein (DIMM_A1 + DIMM_A2
= DIMM_B1 + DIMM_B2). Dadurch wird eine bessere Leistung erzielt.
Installieren Sie immer DIMMs mit der selben CAS-Latenz. Für eine
optimale Kompatibilität empfehlen wir Ihnen, Arbeitsspeichermodule
von dem selben Anbieter zu kaufen. Beziehen Sie sich für Details auf
die Liste mit qualifi zierten Anbietern auf der nächsten Seite.
Auf Grund der Chipsatz-Ressourcenzuweisung erkennt das System
möglicherweise etwas weniger als 8 GB Arbeitsspeicher, wenn Sie
vier 2 GB DDR2 Arbeitsspeichermodule installieren.
Dieses Motherboard unterstützt keine Speichermodule mit 128Mb-
Chips oder zweiseitige x16 Speichermodule.
Kapitel 1: Produkteinführung
