Sprache übersetzt werden, abgesehen von vom Käufer als Sicherungskopie angelegter Dokumentation. Die Produktgarantie erlischt, wenn (1) das Produkt ohne schriftliche Genehmigung von ASUS repariert, modifiziert oder geändert wird und wenn (2) die Seriennummer des Produkts unkenntlich gemacht wurde oder fehlt.
Inhaltsverzeichnis Sicherheitsinformationen ..................vi Über dieses Handbuch ..................... vii MAXIMUS VIII IMPACT Spezifikationsübersicht ............ix Verpackungsinhalt ....................xiii Installationswerkzeuge und Komponenten ............xiv Kapitel 1: Produkteinführung Sonderfunktionen ..................1-1 1.1.1 Leistungsmerkmale des Produkts ..........1-1 1.1.2 ROG Gaming Funktionen............1-2 1.1.3...
Seite 4
APM Konfiguration ..............3-35 3.6.10 SMART-Informationen zu Festplatte/SSD ........ 3-36 Überwachungsmenü ................3-37 Boot Menü....................3-42 Tools-Menü ....................3-47 3.9.1 ASUS EZ Flash 3 Utility ............3-47 3.9.2 Sicheres Löschen..............3-48 3.9.3 ASUS-Übertaktungsprofil ............3-49 3.9.4 ASUS SPD-Information ............. 3-50 3.9.5...
Seite 5
Dual Intelligent Processors 5 ..............4-13 ROG Audio-Funktionen ................4-44 Sonic Radar II ................... 4-51 GameFirst III ..................... 4-53 KeyBot II....................4-56 4.10 ASUS Media Streamer ................4-58 4.11 RAMDisk ....................4-60 4.12 MemTweakIt ....................4-63 4.13 ROG CPU-Z ....................4-65 4.14...
Sicherheitsinformationen Elektrische Sicherheit • Um die Gefahr eines Stromschlags zu verhindern, ziehen Sie die Netzleitung aus der Steckdose, bevor Sie das System an einem anderen Ort aufstellen. • Beim Anschließen oder Trennen von Geräten an das oder vom System müssen die Netzleitungen der Geräte ausgesteckt sein, bevor die Signalkabel angeschlossen werden.
Wo finden Sie weitere Information In den folgenden Quellen finden Sie weitere Informationen, sowie Produkt und Software- Updates. ASUS Webseite Die ASUS Webseite (www.asus.com) enthält aktualisierte Informationen über ASUS Hardware und Softwareprodukte. Optionale Dokumentation Ihr Produktpaket enthält möglicherweise optionale Dokumente, wie z.B.
Anmerkungen zu diesem Handbuch Um sicherzustellen, dass Sie die richtigen Schritte ausführen, beachten Sie die folgenden Symbole, die in diesem Handbuch benutzt werden. GEFAHR/WARNUNG: Informationen zur Vermeidung von Verletzungen beim Versuch, eine Aufgabe abzuschließen. ACHTUNG: Informationen, um Schäden an den Komponenten zu vermeiden, beim Ausführen einer Aufgabe.
Unterstützt 14nm CPU Unterstützt Intel Turbo Boost Technologie 2.0* * Die Unterstützung der Intel Turbo Boost Technologie 2.0 ist abhängig vom CPU-Typ. * Siehe www.asus.com für die Intel CPU Support Liste Chipsatz Intel Z170 Express Chipsatz Dual-Kanal-Speicherarchitektur 2 x DIMM, max. 32 GB DDR4 4000 (Übertaktung)* / 3866 (Übertaktung)* / 3800 (Übertaktung)* / 3733 (Übertaktung)* / 3600...
Rückseite E/A- 1 x USB BIOS-Flashback Taste Anschlüsse 4 x USB 3.0 Anschlüsse [blau] 1 x ASUS Wi-Fi GO! Modul (WLAN 802.11 a/b/g/n/ac mit MU-MIMO-Unterstützung und Bluetooth V4.1) 3 x Vergoldete Audio-Buchsen 1 x Anti-surge LAN (RJ-45) Anschluss 2 x USB 3.1 Anschlüsse (1 x Typ-A [rot] und 1 x Typ-C [schwarz] auf der Rückseite)
Seite 11
MAXIMUS VIII IMPACT Spezifikationsübersicht ROG RAMDisk ROG RAMCache Overwolf KeyBot II - Ein-Klick-Übertaktung - X.M.P. - DirectKey - CMOS löschen ROG-Sonderfunktionen: - Eingeschaltet UEFI BIOS-Funktionen: - Extreme Tweaker - Tweakers’ Paradise - ROG SSD Secure Erase - GPU.DIMM Post - O.C. Profil...
Seite 12
*Der AAFP-Anschluss ist auf der SupremeFX Impact III-Karte integriert. 1 x 128 Mb Flash ROM, UEFI AMI BIOS, PnP, DMI 3.0, WfM 2.0, SM BIOS 3.0, ACPI 5.0, Mehrsprachiges BIOS, ASUS EZ Flash 3, CrashFree BIOS 3, F11 EZ Tuning Assistent, F6 Qfan Kontrolle, BIOS Funktionen F3 My Favorites, F9 Quick Note, letztes Änderungsprotokoll, F12...
Verpackungsinhalt Stellen Sie sicher, dass Ihr Motherboard-Paket die folgenden Artikel enthält. Motherboard ROG MAXIMUS VIII IMPACT Kabel 4 x SATA 6 Gb/s Kabel Zubehör Q Shield 1 x Blendenkabel 1 x 12-in-1-ROG-Kabeletikett 1 x CPU-Installationswerkzeug 1 x Lüfteretikett 1 x bewegliche 2T2R-Dualband-WLAN-Antenne 1 x Halterung für die Lüftererweiterungskarte...
Installationswerkzeuge und Komponenten Intel LGA1151 CPU Intel LGA1151 kompatible CPU Lüfter Philips (Kreuz)-Schraubenzieher SATA Festplattenlaufwerk PC Gehäuse 1 Tüte mit Schrauben Netzteil DIMM SATA optisches Laufwerk (optional) Grafikkarte* Das Werkzeug und die Komponenten, in der Tabelle aufgelistet, sind nicht im Motherboard- Paket enthalten.
PCI-Express 3.0 (PCIe 3.0) ist der PCI-Express-Bus-Standard, der die doppelte Leistung und Geschwindigkeit zu PCIe 2.0 bietet. Es sorgt für eine optimale Grafikleistung, beispiellose Datengeschwindigkeit und nahtlosen Übergang mit seiner kompletten Rückwärtskompatibilität zu PCIe 1.0/2.0 Geräten. ASUS MAXIMUS VIII IMPACT...
SenseAmp ist die Einstellung Ihrer hochqualitativen Kopfhörer so einfach wie das Anschließen. GameFirst-Technologie ASUS GameFirst Technologie ist eine Netzwerkverwaltungssoftware, die zur Unterstützung der Nutzeranforderungen über vier voreingestellte paket-priorisierte Profile verfügt. Zudem können Nutzer Bandbreite manuell zuweisen und Prioritätseinstellungen einzelner Applikationen zur schnelleren oder reibungsloseren Ausführung anpassen.
1.1.3 ROG-Sonderfunktionen: Impact Power III Die vollständig digitale Energie-Architektur des Maximus VIII Impact ist mit hochwertigen Komponenten entwickelt worden, um eine akkurate Energieverwaltung und stabile Übertaktung auf mini-ITX zu bieten. Mit dynamischen Geschwindigkeitsanpassungen und komplexen manuellen Steuerungen können Sie den Prozessor und Speicher stärker als je zuvor ausreizen –...
Dienstprogrammen hin- und herzuschalten. USB 3.1 Boost ASUS USB 3.1 Boost, welcher USB 3.0 und USB 3.1 Standard UASP (USB Attached SCSI Protocol) unterstützt, steigert die Datenübertragungsgeschwindigkeit eines USB- Geräts erheblich - um bis zu 170% schneller als die bereits beeindruckende USB 3.1 Übertragungsgeschwindigkeit.
Seite 19
WMAs, Internetradio) an. Anwender können ihren PC mit einer Heimkinoanlage verbinden. DTS Interactive unterstützt Mehrkanal-Enkodierung von DTS-Bitstreams an PCs und das Senden enkodierter Bitstreams au seiner digitalen Audioverbindung (wie S/PDIF oder HDMI) zur Ausgabe von Ton an einen externen Decoder. ASUS MAXIMUS VIII IMPACT...

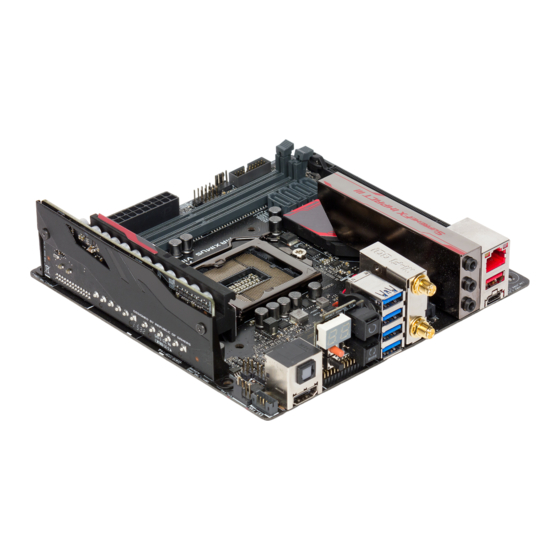

1.2 Motherboard-Übersicht 1.2.1 Bevor Sie beginnen Beachten Sie bitte vor dem Installieren der Motherboard-Komponenten oder dem Ändern von Motherboard-Einstellungen folgende Vorsichtsmaßnahmen. • Ziehen Sie das Netzkabel aus der Steckdose heraus, bevor Sie eine Komponente anfassen. • Tragen Sie vor dem Anfassen von Komponenten eine geerdete Manschette, oder berühren Sie einen geerdeten Gegenstand bzw.
1.2.2 Motherboard-Layout Für weitere Informationen über die internen Anschlüsse, sowie Rücktafelanschlüsse, beziehen Sie sich auf 1.2.8 Interne Anschlüsse und 2.3.1 Rücktafelanschlüsse. ASUS MAXIMUS VIII IMPACT...
Reparaturkosten nur übernehmen, wenn die Schäden durch die Lieferung entstanden sind. • Bewahren Sie die Abdeckung nach der Installation des Motherboards auf. ASUS wird die Return Merchandise Authorization (RMA)-Anfragen nur bearbeiten, wenn das Motherboard mit der Abdeckung auf dem LGA1151 Sockel kommt.
1.2.4 Systemspeicher Das Motherboard ist mit zwei Double Data Rate 4 (DDR4) Dual Inline Memory Module (DIMM)-Steckplätzen ausgestattet. DDR4-Module sind anders gekerbt als DDR- oder DDR2-Module. Installieren Sie KEIN DDR- oder DDR2-Speichermodul auf einen DDR4-Steckplatz. Empfohlene Speicherkonfigurationen 1-10 Kapitel 1: Produkteinführung...
Seite 25
Installieren Sie immer DIMMs mit der selben CAS-Latenz. Für eine optimale Kompatibilität empfehlen wir Ihnen, Arbeitsspeichermodule der gleichen Version oder Datencode (D/C), von dem selben Anbieter, zu installieren. Fragen Sie Ihren Händler, um die richtigen Speichermodule zu erhalten. ASUS MAXIMUS VIII IMPACT 1-11...
Liste qualifizierter Händler des MAXIMUS VIII IMPACT-Motherboards DDR4 4000 MHz Fähigkeit Händler Teil Nr. Größe Chip Chip Timing Spannung DIMM Marke Steckplatzunterstützung (optional) G.SKILL F4-4000C19D-8GTZ 8 GB (2 x 4 GB) 19-21-21-41 1.4V • G.SKILL F4-4133C19D-8GTZ 8 GB (2 x 4 GB) 19-25-25-45 1.4V • DDR4 3866 MHz Fähigkeit Händler Teil Nr. Größe Chip Chip...
Team TXWD416G3600HC18ADC01 16 GB (2 x 18-20-20-39 1.35V • 8 GB) DDR4 3500 MHz Fähigkeit Händler Teil Nr. Größe Chip Chip Timing Spannung DIMM Marke Steckplatzunterstützung (optional) G.SKILL F4-3500C17Q-16GRRD 16 GB 17-18-18-36 1.35V • (4 x 4 GB) ASUS MAXIMUS VIII IMPACT 1-13...
DDR4 2133 MHz Fähigkeit Händler Teil Nr. Größe Chip Chip Nr. Timing Spannung DIMM DIMM Marke Steckplatzunterstützung Steckplatzunterstützung (optional) (optional) Micron MTA8ATF51264AZ-2G Micron D9RGQ 15-15- • 15-37 Micron MTA16ATF1G64AZ-2G Micron D9RGQ 15-15- • 15-37 Samsung M378A1G43DB0-CPB Samsung K4A4G085WD 15-15- • 15-36 SK Hynix HMA451U6MFR8N SK Hynix H5AN4G8NMFRTFC...
Seite 37
ASUS bietet die exklusive Unterstützung der Hyper-DIMM-Funktion. • Hyper DIMM-Unterstützung unterliegt den physikalischen Eigenschaften der einzelnen CPUs. Laden Sie zur Hyper-DIMM-Unterstützung X.M.P.-Einstellungen im BIOS. • Besuchen Sie die ASUS-Website für die aktuellste QVL (Qualified Vendors List - Liste qualifizierter Händler). ASUS MAXIMUS VIII IMPACT 1-23...
1.2.5 Erweiterungssteckplatz Ziehen Sie den Netzstecker, vor dem Hinzufügen oder Entfernen von Erweiterungskarten. Andernfalls können Sie sich verletzen und die Motherboard-Komponenten beschädigen. SP Nr. Steckplatzbeschreibung PCIe 3.0 x16 Steckplatz 1-24 Kapitel 1: Produkteinführung...
1.2.6 Onboard Tasten Die Onboard-Schalter ermöglichen Ihnen die Feineinstellung der Leistung während der an einem offenen System oder einem Testaufbau. Dies ist ideal für Übertakter und Spieler, die ständig die Einstellungen ändern, um die Systemleistung zu verbessern. START (Power-on)-Taste Das Motherboard ist mit einem Anschalter ausgestattet, mit dem Sie das System Einschalten oder Aufwecken können.
Systemstartgeräte) der Reihe nach während des Motherboard-Startvorgangs. Falls ein Fehler gefunden wurde, wird die entsprechende LED dauerhaft leuchten, bis das Problem gelöst wurde. Dieses benutzerfreundliche Design bietet eine intuitive Möglichkeit zur sekundenschnellen Lokalisierung des Stammproblems. ASUS MAXIMUS VIII IMPACT 1-27...
Seite 42
Q-Code LEDs Der Q-Code-LED bietet Ihnen einen 2-stelligen Fehlercode, der den Systemstatus anzeigt. Details finden Sie in der Q-Code-Tabelle auf der nächsten Seite. 1-28 Kapitel 1: Produkteinführung...
Reserviert für ASL (siehe ASL-Statuscodes unten) Speicher installiert 32 – 36 CPU post-memory Initialisierung 37 – 3A Post-Memory System Agent Initialisierung wurde gestartet 3B – 3E Post-Memory PCH Initialisierung wurde gestartet DXE IPL wurde gestartet (Fortsetzung auf der nächsten Seite) ASUS MAXIMUS VIII IMPACT 1-29...
Seite 44
Q-Code-Tabelle Code Beschreibung Speicherinitialisierungsfehler. Speichertyp ungültig oder nicht kompatible 50 – 53 Speichergeschwindigkeit Unspezifizierter Speicherinitialisierungsfehler Speicher nicht installiert Ungültiger CPU Typ oder Geschwindigkeit CPU Mismatch CPU-Selbsttest fehlgeschlagen oder möglicher CPU-Cache-Fehler CPU-Mikrocode wurde nicht gefunden oder Mikrocode-Update ist fehlgeschlagen Interner CPU Fehler Reset PPI is ist nicht verfügbar 5C –...
Seite 45
PCI Bus Initialisierung wurde gestartet PCI Bus Hot Plug Controller Initialisierung PCI Bus Aufzählung PCI-Bus-Ressourcen anfragen PCI-Bus-Ressourcen zuordnen Konsolenausgabegeräte anschließen Konsoleneingabegeräte anschließen Super EA Initialisierung USB Initialisierung wurde gestartet USB Reset (Fortsetzung auf der nächsten Seite) ASUS MAXIMUS VIII IMPACT 1-31...
Seite 46
Q-Code-Tabelle Code Beschreibung USB Erkennung USB aktiviert 9E – 9F Reserviert für zukünftige AMI Codes IDE Initialisierung wurde gestartet IDE Reset IDE Erkennung IDE aktiviert SCSI Initialisierung wurde gestartet SCSI Reset SCSI Erkennung SCSI aktiviert Setup-Bestätigungspasswort Start des Setups Reserviert für ASL (siehe ASL-Statuscodes unten) Setup Eingabe warten Reserviert für ASL (siehe ASL-Statuscodes unten) Bereit für Boot Event...
Seite 47
System wacht aus S3 Schlafzustand auf 0x40 System wacht aus S4 Schlafzustand auf System ist in ACPI-Modus übergegangen. Interrupt-Controller ist im PIC- 0xAC Modus. System ist in ACPI-Modus übergegangen. Interrupt-Controller ist im APIC- 0xAA Modus. ASUS MAXIMUS VIII IMPACT 1-33...
1.2.8 Interne Anschlüsse Intel Z170 Serielle ATA 6 Gb/s Anschlüsse (7-poliger SATA6G_1-4 [grau]) Diese Anschlüsse verbinden Serielle ATA 6.0 Gb/s-Festplattenlaufwerke über Serielle ATA 6.0 Gb/s Signalkabel. Falls Sie Serial-ATA-Festplatten installiert haben, können Sie eine RAID 0-, 1-, 5- und 10-Konfiguration mit Intel Rapid Storage Technology über den integrierten Intel Z170- Chipsatz erstellen.
Seite 49
Das angeschlossene USB 3.0-Gerät kann im xHCI oder EHCI-Modus ausgeführt werden, je nach Einstellung des Betriebssystems. T_Sensor Connector (2-polig T_SENSOR) Dieser Anschluss ist für das Thermistor-Kabel, mit dem Sie die Temperatur der kritischen Komponenten der Motherboards und angeschlossenen Geräte überwachen können. ASUS MAXIMUS VIII IMPACT 1-35...
Seite 50
C PU-, Gehäuse- und Zusatzlüfteranschlüsse (4-poliger CPU_FAN; 4-poliger CHA_FAN; EXT_FAN Header) Verbinden Sie die Lüfterkabel mit den Lüfteranschlüssen am Motherboard, wobei der schwarze Leiter jedes Kabels zum Erdungsstift des Anschlusses passen muss. • Vergessen Sie nicht, die Lüfterkabel mit den Lüfteranschlüssen zu verbinden. Eine unzureichende Belüftung innerhalb des Systems kann die Motherboard-Komponenten beschädigen.
Seite 51
Ansonsten wird das System nicht booten. • Wir empfehlen Ihnen, ein Netzteil mit höherer Ausgangsleistung zu verwenden, wenn Sie ein System mit vielen stromverbrauchenden Geräte konfigurieren. Das System wird möglicherweise instabil oder kann nicht booten, wenn die Stromversorgung nicht ausreicht. ASUS MAXIMUS VIII IMPACT 1-37...
Seite 52
F rontblenden- und Lautsprecheranschlüsse (10-1-poliger F_PANEL; 4-poliger SPEAKER) Dieser Anschluss unterstützt mehrere am Gehäuse befestigte Funktionen. • Systembetriebs-LED (2-polig PLED) Dieser 2-polige Stecker ist für die Systembetriebs-LED. Verbinden Sie das Gehäuse- Strom-LED-Kabel mit diesem Anschluss. Die Systembetriebs-LED leuchtet, wenn Sie das System einschalten, und blinkt, wenn sich das System im Schlafmodus befindet. •...
Seite 53
Einzelheiten zur SupremeFX Impact III-Soundkarte finden Sie im Abschnitt 1.2.10 SupremeFX Impact III-Soundkarte. LN2-Modus-Jumper (3-polig, LN2_MODE) Wenn der LN2-Modus aktiviert ist, wird das ROG-Motherboard zur Lösung des Kaltstartfehlers während des POST und zur Unterstützung eines erfolgreichen Systemstarts optimiert. ASUS MAXIMUS VIII IMPACT 1-39...
Seite 54
Langsam-Modus-Jumper (3-polig, SLOW_MODE) Der Langsam-Modus kommt während des LN2-Benchings zum Einsatz. Einige Prozessoren haben einen kleinen optimalen Temperaturbereich beim Betrieb bei ihrer höchsten Frequenz. Temperaturen außerhalb dieses Bereichs können zu Instabilität führen. Beispiel: Ein Prozessor muss zur Wahrung der Stabilität bei 5 GHz möglicherweise unter Last bei 80°...
Mit einem Multimesser können Sie die ProbeIt-Punkte auch beim Übertakten nachmessen. ProbeIt verwenden Sie können das Multimeter wie nachstehend abgebildet mit den ProbeIt-Punkten an Ihrem Motherboard verbinden. Die oberen Abbildungen sind zu Ihrer Referenz. Das Motherboard-Layout und die ProbeIt- Messpunkte können je nach Modell variieren. ASUS MAXIMUS VIII IMPACT 1-41...
1.2.10 SupremeFX Impact III-Soundkarte Die mitgelieferte SupremeFX Impact III-Soundkarte integriert alle Audiofunktionen Ihres Motherboards. Sie beinhaltet drei (3) Audioports, an denen Sie Ihre Audiogeräte anschließen können, und einen Frontblenden-Audioanschluss (AAFP) für die Frontblenden-Audiolösung. Frontblenden Audioanschluss (10-1-polig AAFP) Dieser Anschluss ist für ein am Gehäuse befestigtes Frontblenden Audio E/A-Modul, das HD Audiostandard unterstützt.
Seite 57
B. HD-Lautsprecher, Mikrofon oder Headset, für ein ausgezeichnetes Audioerlebnis. Die LEDs im Inneren der Audioanschlüsse leuchten, wenn das System eingeschaltet ist. Line-Eingang (blaue LED) Line- Ausgang (grüne LED) Mikrofonanschluss (rote LED) Weitere Informationen über Kanalkonfigurationen und Audiogeräteanschlüsse finden Sie im Abschnitt Rücktafel- und Audio-Anschlüsse des Motherboards. ASUS MAXIMUS VIII IMPACT 1-43...
Die Abbildungen in diesem Abschnitt sind nur als Referenz gedacht. Das Motherboard- Layout kann je nach Modellen variieren. ASUS Q-Shield (E/A-Blende) in die Gehäuserückwand einsetzen. Installieren Sie das Motherboard in das Gehäuse. Achten Sie hierbei darauf, dass die hinteren E/A-Anschlüsse genau auf die E/A-Blende in der Gehäuserückwand ausgerichtet sind.
Seite 60
Installieren Sie das Motherboard in das Gehäuse. Achten Sie hierbei darauf, dass die hinteren E/A-Anschlüsse genau auf die E/A-Blende in der Gehäuserückwand ausgerichtet sind. Setzen Sie vier Schrauben in die durch Kreise markierten Bohrlöcher ein, um das Motherboard im Gehäuse zu befestigen. Kapitel 2: Grundinstallation...
Seite 61
Die Schrauben NICHT zu fest anziehen! Sonst wird das Motherboard beschädigt. ASUS MAXIMUS VIII IMPACT...
2.1.2 CPU Installation Stellen Sie sicher, dass Sie nur die richtige CPU für LGA1151 Sockel installieren. Verwenden Sie niemals eine CPU für LGA1151 und LGA1156 Sockel auf dem LGA1150 Sockel. Verwenden Sie das mitgelieferte CPU-Installationswerkzeug zur Installation der CPU. Oberseite der CPU Unterseite der CPU...
Seite 63
Sie darauf, das CPU-Installationswerkzeug NICHT zu beschädigen oder zu verbiegen. • Halten Sie bei Installation, Entfernung oder Aufheben des CPU-Installationswerkzeugs immer beide Seiten des CPU-Installationswerkzeugs sicher fest. • Um Beschädigungen zu vermeiden, achten Sie darauf, eine weiche stabile Oberfläche zu verwenden, wenn Sie die CPU auf das CPU-Installationswerkzeug installieren. • ASUS haftet nicht für Schäden aufgrund falscher CPU-Installation/-Entfernung, falscher CPU-Ausrichtung/-Platzierung bzw. für Schäden durch Unachtsamkeit des Nutzers. ASUS MAXIMUS VIII IMPACT...
2.1.3 SupremeFX Impact III-Soundkarte installieren • Die Abbildungen in diesem Abschnitt sind nur als Referenz gedacht. Das Motherboard-Layout kann je nach Modellen variieren. • Die SupremeFX Impact III-Soundkarte ist auf dem Motherboard vorinstalliert. Bitte befolgen Sie die untenstehenden Anweisungen, falls Sie sie erneut installieren müssen. Achten Sie darauf, die Pole richtig am Anschluss auszurichten, bevor Sie die Karte fest andrücken, bis sie einrastet.
2.1.5 Installieren von CPU-Kühlkörper und Lüfter Falls erforderlich, bringen Sie die Wärmeleitpaste auf dem CPU-Kühlkörper und der CPU an, bevor Sie den CPU- Kühlkörper und Lüfter montieren. Installieren von CPU-Kühlkörper und Lüfter Kapitel 2: Grundinstallation...
2.1.8 E/A-Anschlüsse auf der Frontseite So installieren Sie den USB 3.0 Anschluss USB 3.0 So installieren Sie den Frontblenden Audio-Anschluss AAFP_PANEL ASUS MAXIMUS VIII IMPACT 2-13...
Stecken Sie den Anschluss in das WLAN- Anschlussloch der E/A-Blende. Bringen Sie die Schraube zum Fixieren von Antennenanschluss und I/O-Abschirmung wieder am Anschluss an. Das Motherboard-Layout kann je nach Modellen variieren. Stellen Sie sicher, dass sich die Antenne mindestens 20 cm entfernt von allen Personen befindet. ASUS MAXIMUS VIII IMPACT 2-15...
Anschluss KeyBot-USB-Anschluss • Für weitere Aktualisierungsprogramme im BIOS-Setup beziehen Sie sich auf den Abschnitt 3.11 Aktualisieren des BIOS im Kapitel 3. • Verbinden Sie Ihre USB-Tastatur mit dem KeyBot-Port, falls Sie die KeyBot-Funktion nutzen möchten. Die BIOS-Aktualisierung kann Risiken beinhalten. Wird das BIOS-Programm durch den Prozess beschädigt, so dass ein Systemstart nicht mehr möglich ist, nehmen Sie bitte Kontakt mit dem lokalen ASUS-Service-Zentrum auf. 2-16 Kapitel 2: Grundinstallation...
6. HDMI-Anschluss 7. USB-BIOS-Flashback-Taste 8. Audio E/A-Anschlüsse** 9. USB 3.1 Typ-C Anschluss EC1 10. USB 3.1 Typ-A Anschluss EA2 * und **: Beziehen Sie sich für die Definitionen der LAN-Anschluss LED, und Audioanschlüsse auf die Tabellen. ASUS MAXIMUS VIII IMPACT 2-17...
Seite 76
• Der Beschränkungen des USB 3.0-Controllers wegen, können USB 3.0-Geräte nur unter Windows® und nur nach der Installation eines USB 3.0-Treibers verwendet werden. • USB 3.0-Geräte können nur als Datenspeicher verwendet werden. • Wir empfehlen Ihnen, für eine schnellere Datenübertragung und bessere Leistung alle USB 3.0-Geräte mit den USB 3.0-Anschlüssen zu verbinden. • Aufgrund der Eigenschaften des Intel-Chipsatzes werden sämtliche an die USB-3.0- Ports angeschlossenen USB-Geräte vom xHCI-Controller gesteuert. Einige ältere USB-Geräte müssen die Firmware für eine bessere Kompatibilität aktualisieren. * LAN Anschlüsse LED Anzeigen ACT/LINK SPEED Aktivitäts-/Verbindungs-LED Speed LED Status Beschreibung Status...
2.3.2 Audio E/A-Anschlüsse Audio E/A-Anschlüsse Anschluss eines Kopfhörers und Mikrofons Anschluss von Stereo Lautsprechern ASUS MAXIMUS VIII IMPACT 2-19...
Seite 78
Anschluss von 2.1-Kanal Lautsprechern Anschluss von 4.1-Kanal Lautsprechern Anschluss von 5.1-Kanal Lautsprechern 2-20 Kapitel 2: Grundinstallation...
Halten Sie kurz nach dem Einschalten die Taste <Entf> gedrückt, um das BIOS-Setup- Programm aufzurufen. Folgen Sie den Anweisungen in Kapitel 3. Ausschalten des Computers Das Drücken des Stromschalters für kürzer als vier Sekunden stellt das System, wenn es eingeschaltet ist, auf den Schlaf-Modus oder Soft-Aus-Modus je nach der BIOS-Einstellung. Das Drücken des Stromschalters für kürzer als vier Sekunden stellt das System, wenn es eingeschaltet ist, auf den Schlaf-Modus oder Soft-Aus-Modus je nach der BIOS-Einstellung. ASUS MAXIMUS VIII IMPACT 2-21...
BIOS Setup Kennenlernen des BIOS Das neue ASUS UEFI BIOS ist ein Unified Extensible Interface, das mit der UEFI- Architektur kompatibel ist und bietet eine benutzerfreundliche Oberfläche, die über das herkömmliche Tastatur-BIOS hinaus geht, um eine flexible und komfortable Mauseingabe zu ermöglichen.
BIOS-Setup-Programm Verwenden Sie das BIOS-Setup, um das BIOS zu aktualisieren und die Parameter zu konfigurieren. Die BIOS-Oberfläche enthält Navigationstasten und eine kurze Bildschirmhilfe, um Sie durch die Verwendung des BIOS-Setups zu führen. BIOS-Ausführung beim Startup Um das BIOS-Setup beim Start aufzurufen, drücken Sie <Entf> während des Power-On-Self- Test (POST).
Mode ( Erweitertes Modus) In Häufig gestellte umschalten Lädt die optimierte Fragen suchen Standardwerte Klicken Sie auf das Startgeräten angezeigt werden Auswahl der Bootgeräteprioritäten Die Auswahl der Boot-Geräte variiert je nach den Geräten, die installiert wurden. ASUS MAXIMUS VIII IMPACT...
3.2.2 Erweiterter Modus Advanced Mode (Erweiterter Modus) bietet erfahrenen Benutzern fortgeschrittene Auswahlmöglichkeiten in den BIOS-Einstellungen. Ein Beispiel für den Advanced Mode wird in der nachfolgenden Abbildung dargestellt. Für genaue Konfigurationsmöglichkeiten beziehen Sie sich auf die folgenden Abschnitte. Um vom EZ-Modus in den Erweiterten Modus zu wechseln, klicken Sie auf Advanced Mode (Erweiterter Modus) (F7) oder drücken die <F7>-Schnelltaste.
Verwenden Sie diese Taste, um die Lüfter manuell auf Ihre gewünschten Einstellungen zu ändern. EZ Tuning Wizard(F11) Mit dieser Schaltfläche oberhalb der Menüleiste können Sie die Übertaktungseinstellungen Ihres Systems anzeigen und optimieren . Es erlaubt Ihnen auch, den SATA-Modus des Motherboards von AHCI auf RAID-Modus zu ändern. ASUS MAXIMUS VIII IMPACT...
Quick Note (F9) Mit dieser Schaltfläche oberhalb der Menüleiste können Sie in den Anmerkungen der Aktivitäten eingeben, die Sie im BIOS getan haben. • Die Quick Note-Funktion unterstützt nicht die folgenden Tastenfunktionen: Löschen, Ausschneiden, Kopieren und Einfügen. • Sie können nur die alphanumerischen Zeichen verwenden, um Ihre Notizen einzugeben.
Speichern dieser im My Favorites(Meine Favoriten)-Bildschirm auf das Pluszeichen („+“). Folgende Elemente können Sie nicht zu MyFavorites hinzufügen: • Elemente mit Untermenüs. • Benutzer-verwaltbare Optionen wie die Sprache und die Bootreihenfolge. • Konfigurationselemente wie Memory SPD Informationen, Systemzeit und Datum. ASUS MAXIMUS VIII IMPACT...
Main-Menü (Hauptmenü) Beim öffnen des Advanced Mode im BIOS-Setup-Programms erscheint das Hauptmenü. Das Hauptmenü verschafft Ihnen einen Überblick über die grundlegenden Systeminfos und ermöglicht die Einstellung des Systemdatums, der Zeit, der Menüsprache und der Sicherheitseinstellungen. Kapitel 3: BIOS-Setup...
1.2.6 Onboard Tasten und Schalter für Informationen, wie Sie das RTC RAM über den Clear CMOS Button löschen. Die Elemente Administrator oder User Password oben im Fenster zeigen • standardmäßig Not Installed an. Die Elemente zeigen Installed an, nachdem Sie ein Kennwort eingerichtet haben. ASUS MAXIMUS VIII IMPACT...
Administrator Password Falls Sie ein Administrator-Kennwort eingerichtet haben, sollten Sie für den vollen Systemzugriff das Kennwort eingeben. Andernfalls lässt Sie das BIOS-Setup-Programm nur bestimmte Elemente einsehen bzw. ändern. So richten Sie ein Administrator-Kennwort ein: Wählen Sie das Element Administrator Password und drücken Sie die <Eingabetaste>. Geben Sie im Feld Create New Password ein Kennwort ein und drücken dann die <Eingabe>-Taste.
(XMP) Technologie unterstützen, wählen Sie dieses Element, um die Profile zu setzen, die von Ihrem Speichermodule unterstützt werden, für die Optimierung der Systemleistung. Die [X.M.P.]-Konfigurationsoption erscheint nur, wenn Sie Speichermodule installieren, die eXtreme Memory Profile- (X.M.P.) Technologie unterstützen. ASUS MAXIMUS VIII IMPACT 3-11...
Speichermodul unterstützte XMP-Modus angezeigt. ASUS MultiCore-Erweiterung [Auto] [Auto] Dieses Element ermöglicht Ihnen, die Übertaktungsleistung zu maximieren, optimiert durch die ASUS Kernverhältniseinstellung. [Deaktiviert] Hier können Sie die Standard Kern-Verhältnis-Einstellung setzen. CPU Kernverhältnis [Sync Alle Kerne] Hier können Sie die CPU-Kern-Verhältnisgrenze pro Kern einstellen oder automatisch synchronisieren, für alle Kerne.
Stellen Sie sicher, dass Sie ein Wasserkühlsystem verwenden, bevor Sie [TPU II] wählen. EPU Energiesparmodus [Deaktiviert] Die ASUS EPU (Energy Processing Unit) setzt die CPU in ihre minimalen Stromverbrauch- Einstellungen. Aktivieren Sie dieses Element, um eine geringere CPU Core/Cache-Spannung festzulegen und den besten Energiesparzustand zu erreichen.
Misc. MRC Fast Boot [Auto] Ermöglicht das Aktivieren, Deaktivieren oder automatische Festlegen der MRC- Systemschnellstart-Option. Konfigurationsoptionen: [Auto] [Enabled] [Disabled] DRAM CLK Period [Auto] Konfigurationsoptionen: [Auto] [1] – [40] Memory Scrambler [Enabled] Ermöglicht Ihnen die Aktivierung/Deaktivierung der Memory Scrambler Unterstützung. Konfigurationsoptionen: [Enabled] [Disabled] Channel A DIMM Control [Enable Both DIMMS] Ermöglicht Ihnen das Aktivieren oder Deaktivieren der Kanal-A-DIMM-Steckplätze.
Seite 95
Hier können Sie die Stromphasensteuerung der CPU einstellen. Konfigurationsoptionen: [Auto] [Standard] [Optimiert] [Extrem] [Stromphasenrückmeldung] Entfernen Sie das Thermomodul NICHT, wenn dieses Element auf [Extreme] und [Power Phase Response] eingestellt wird. Die thermischen Bedingungen müssen überwacht werden. ASUS MAXIMUS VIII IMPACT 3-15...
Seite 96
CPU Power Thermal Control [115] Eine höhere Temperatur bietet einen breiteren CPU-Leistungstemperaturbereich und erweitert die Übertaktungstoleranz zur Vergrößerung des Übertaktungspotenzials. Konfigurationsoptionen: [115] - [136] Entfernen Sie NICHT das Thermalmodul. Die thermischen Bedingungen müssen überwacht werden CPU Graphics Load-line Calibration [Auto] Die Belastungslinie wird durch die Intel VRM-Spezifikationen definiert und wirkt sich auf die GT-Spannung aus.
Seite 97
Core PLL Boot Voltage [Auto] Die Spannung für Core PLL beim Erststart. Konfigurationsoptionen: [Auto] [0.70000] - [1.60000] CPU System Agent Boot Voltage [Auto] Die Spannung für den CPU System Agent beim Erststart. Konfigurationsoptionen: [Auto] [0.7000] - [1.8000] ASUS MAXIMUS VIII IMPACT 3-17...
CPU VCCIO Boot Voltage [Auto] Die Spannung für CPU VCCIO beim Erststart. Konfigurationsoptionen: [Auto] [0.7000] - [1.8000] Interne CPU Energieverwaltung Mit den Unterelementen in diesem Menü können Sie das CPU-Verhältnis und Eigenschaften einstellen. Intel(R) SpeedStep(tm) [Enabled] Dieses Element ermöglicht dem Betriebssystem die dynamische Anpassung von Prozessorspannung und Kernfrequenz, was den durchschnittlichen Energieverbrauch und die durchschnittliche Wärmeproduktion verringert.
Konfigurationsoptionen: [Auto] [0.90000] - [1.84500] PLL Bandwidth [Auto] Wählen Sie Stufe 6 bis Stufe 8 beim Übertakten hoher BCLK- oder hoher CPU- Frequenzen. Konfigurationsoptionen: [Auto] [Level 0] - [Level 10] Eventual DRAM Voltage [Auto] Konfigurationsoptionen: [Auto] [1.0000] - [2.0000] ASUS MAXIMUS VIII IMPACT 3-19...
Seite 100
Eventual CPU Standby-Spannung [Auto] Konfigurationsoptionen: [Auto] [0.800] - [1.800] Eventual PLL Termination Voltage [Auto] Konfigurationsoptionen: [Auto] [0.36000] - [2.10000] CPU Core/Cache Current Limit Max. (CPU-Kern-/Cache-Stromlimit Max.). [Auto] Dieses Element ermöglicht Ihnen die Konfiguration einer höheren Stromgrenze zur Verhinderung einer Frequenz- oder Leistungsdrosselung bei der Übertaktung. Verwenden Sie die Tasten <+>...
Dieses Element ermöglicht Ihnen die Konfiguration des CPU- Kernspannungsversatzwertes. Konfigurationsoptionen: [Auto] [0.001] - [0.999] DRAM Voltage [Auto] Konfigurationsoptionen: [Auto] [1.0000] - [2.0000] CPU VCCIO Voltage [Auto] Konfigurationsoptionen: [Auto] [0.70000] - [1.80000] CPU-Systemagent-Spannung [Auto] Konfigurationsoptionen: [Auto] [0.70000] - [1.80000] ASUS MAXIMUS VIII IMPACT 3-21...
PLL Abschlussspannung [Auto] Konfigurationsoptionen: [Auto] [0.36000] - [2.10000] CPU Graphics Voltage Mode [Auto] Legt den Versorgungsspannungsmodus der CPU-Grafikkarte fest. Konfigurationsoptionen: [Auto] [Manual Mode] [Offset Mode] Die folgenden Elemente erscheinen nur, wenn Sie den CPU Graphics Voltage Mode (CPU-Grafikkarten-Spannungsmodus) auf [Manuellen Modus] setzen. CPU-Grafikspannungs-Override [Auto] Ermöglicht es Ihnen, die CPU-Grafikkartenspannung festzulegen.
Advanced-Menü Die Elemente im Advanced-Menü gestatten Ihnen, die Einstellung für den Prozessor und andere Systemgeräte zu ändern. Beim Einstellen der Elemente im Advanced-Menü ist Vorsicht geboten. Falsche Werte können Systemfehler hervorrufen. ASUS MAXIMUS VIII IMPACT 3-23...
3.6.1 CPU-Konfiguration Die Elemente in diesem Menü zeigen die CPU-bezogenen Informationen an, die das BIOS automatisch erkennt. Die Elemente in diesem Menü können je nach der installierten CPU variieren. Aktive Prozessorkerne [All] Mit diesem Element können Sie die Anzahl der aktivierten CPU-Kerne, in jedem Prozessorpaket, auswählen.
Dieses Element ermöglicht Ihnen die Einstellung einer C-Status-Grenze für das CPU-Paket. Konfigurationsoptionen: [C0/C1] [C2] [C3] [C6] [C7] [C7s] [C8] [Auto] CFG Lock [Disabled] Dieses Element ermöglicht Ihnen die Deaktivierung oder Aktivierung der CFG-Sperre. Konfigurationsoptionen: [Enabled] [Disabled] ASUS MAXIMUS VIII IMPACT 3-25...
3.6.2 Weitere Plattformkonfiguration Die Elemente in diesem Menü erlaubt Ihnen die Plattform-Funktionen zu konfigurieren. PCI Express Native Power Management [Disabled] Dieses BIOS-Element steigert die PCI-Express-Energiesparfunktion. Zum Durchführen von Active State Power Management- (ASPM) Operationen im System auf [Aktivieren] einstellen. Konfigurationsoptionen: [Disabled] [Enabled] Das folgende Element erscheint nur, wenn Sie die PCI Express systemeigene Energieverwaltung auf [aktiviert] festlegen.
Das primäre Anzeigegerät wird auf PCI-E eingestellt, wenn eine PCI-E-Grafikkarte erkannt wird. [IGFX] Erzwingt die primäre Anzeige von der IGFX-Grafikkarte. [PEG] Erzwingt die primäre Anzeige von der PEG-Grafikkarte. [PCI-E] Zwingen Sie die primäre Anzeige von der PCI-E-Grafikkarte. ASUS MAXIMUS VIII IMPACT 3-27...
Seite 108
iGPU Multi-Monitor [Disabled] Setzen Sie dieses Element auf [Aktiviert], um sowohl integrierte als auch separate Grafikkarten für den Multiple-Monitor-Ausgang zu befähigen. Konfigurationsoptionen: [Enabled] [Disabled] RC6 (Render Standby) [Enabled] Mit diesem Element können Sie die Unterstützung für Intel Graphics Render Standby aktivieren oder deaktivieren, um den iGPU Stromverbrauch zu senken, wenn sich das System im Leerlauf befindet.
Mit diesem Element kann Ihr System die PCI-Express-Port-Geschwindigkeit automatisch auswählen. Auf [Gen1] festgelegt, wird der PCI-E Port auf PCI-E 1.0 Geschwindigkeit ausgeführt. Auf [Gen2] festgelegt, wird der PCI-E Port auf PCI-E 2.0 Geschwindigkeit ausgeführt. Konfigurationsoptionen: [Auto] [Gen1] [Gen2] ASUS MAXIMUS VIII IMPACT 3-29...
Anschluss kein SATA-Gerät installiert ist. Scrollen Sie nach unten, um auch die anderen BIOS Elemente anzuzeigen. Hyper kit Mode [Disabled] Deaktivieren Sie diese Option für M.2-Geräte. Aktivieren Sie diese Option für die ASUS- Hyper-Kit-Karte. Konfigurationsoptionen: [Disabled] [Enabled] SATA Controller(s) [Enabled] Dieses Element ermöglicht Ihnen die Aktivierung oder Deaktivierung des SATA-Gerätes.
Dieses Element ermöglicht Ihnen das Aktivieren oder Deaktivieren des ausgewählten SATA-Ports. Konfigurationsoptionen: [Disabled] [Enabled] Hot Plug [Disabled] Diese Elemente werden nur angezeigt, wenn Sie das Element SATA Mode Selection auf [AHCI] einstellen und Sie können die SATA Hot-Plug-Unterstützung aktivieren/ deaktivieren. Konfigurationsoptionen: [Disabled] [Enabled] ASUS MAXIMUS VIII IMPACT 3-31...
3.6.6 USB Konfiguration Die Elemente in diesem Menü ermöglichen Ihnen die Einstellung von USB-Funktionen. Die Elemente in diesem Menü ermöglichen Ihnen die Einstellung von USB-Funktionen. Wenn kein USB-Gerät erkannt wird, zeigt das Element None an. Legacy USB Support [Aktiviert] [Disabled] USB-Geräte können nur im BIOS-Setup-Programm verwendet werden.
Die folgenden Elemente werden nur angezeigt, wenn Sie den Network Stack auf [Aktiviert] gesetzt haben. Ipv4/Ipv6 PXE Unterstützung [Aktiviert] Dieses Element ermöglicht Ihnen das Aktivieren oder Deaktivieren der IPv4/IPv6-PXE- Systemstartoption. Konfigurationsoptionen: [Disabled] [Enabled] 3.6.8 Onboard-Gerätekonfiguration Scrollen Sie nach unten, um auch die anderen BIOS Elemente anzuzeigen. ASUS MAXIMUS VIII IMPACT 3-33...
HD Audio Controller [Enabled] [Disabled] HDA wird bedingungslos deaktiviert [Enabled] HDA wird bedingungslos aktiviert Intel LAN Controller [Enabled] Dieses Element ermöglicht Ihnen das Aktivieren oder Deaktivieren des Intel-LAN-Controllers. Konfigurationsoptionen: [Disabled] [Enabled] Das folgende Element erscheint nur, wenn Sie die Intel LAN Controller auf [aktiviert] setzen.
Ermöglicht Ihnen, die Wake-On-LAN-Funktion für den integrierten LAN-Controller oder andere installierte PCI-E LAN-Karten zu aktivieren oder deaktivieren. Konfigurationsoptionen: [Disabled] [Enabled] Power On By RTC [Disabled] [Disabled] Deaktiviert RTC, um ein Weckereignis zu erzeugen. [Enabled] Generiert ein Weckereignis und konfiguriert das Echtzeituhr (RTC)- Alarmdatum. ASUS MAXIMUS VIII IMPACT 3-35...
[8.5 sec] [12 sec] [25 sec] Unterer Grenzwert der CPU-Lüftergeschwindigkeit [200RPM] Mit diesem Element können Sie die Untergrenze Warnung für CPU-Lüfter Geschwindigkeit festlegen. Konfigurationsoptionen: [Ignore] [200 RPM] [300 RPM] [400 RPM] [500 RPM] [600 RPM] ASUS MAXIMUS VIII IMPACT 3-37...
Seite 118
CPU Lüfterprofil [Standard] Dieses Element ermöglicht das Festlegen der passenden CPU-Lüfter-Leistungsstufe. [Standard] Setzen, um den CPU-Lüfter automatisch anzupassen, abhängig von der CPU-Temperatur. [Silent] Setzen, um für einen leisen Betrieb die Lüftergeschwindigkeit zu minimieren. [Turbo] Setzen, um maximale CPU-Lüfter-Geschwindigkeit zu erreichen. [Manual] Setzen, um detaillierte CPU-Lüftergeschwindigkeits-Kontrollparameter festzulegen.
Seite 119
Mit den Tasten <+> / <-> stellen Sie den mittleren Arbeitszyklus von Gehäuselüfter 1 ein. Die Werte liegen zwischen 60% und 100%. Wenn die CPU-Temperatur den Mittelwert erreicht, wird der Gehäuselüfter 1 im mittleren Arbeitszyklus betrieben. ASUS MAXIMUS VIII IMPACT 3-39...
Seite 120
Diese Funktion ermöglicht den Betrieb des Lüfters bei 0 % Arbeitszyklus, wenn die Temperatur der Quelle unter die Mindesttemperatur abgefallen ist. Konfigurationsoptionen: [Disabled] [Enabled] Zur Konfiguration dieser Elemente wird die ASUS-Lüftererweiterungskarte benötigt Q-Fan-Steuerung Zusatzlüfter 1 bis 4 [DC Mode] (DC-Modus) [Disabled (Deaktiviert)] Deaktiviert die Zusatzlüfter-Q-Fan-...
Seite 121
Diese Funktion ermöglicht den Betrieb des Lüfters bei 0 % Arbeitszyklus, wenn die Temperatur der Quelle unter die Mindesttemperatur abgefallen ist. Konfigurationsoptionen: [Disabled] [Enabled] Anti Surge Support [On] Aktivieren Sie dieses Element für Überspannungsschutz (OVP) und Unterspannungsschutz (UVP). Konfigurationsoptionen: [On] [Off] ASUS MAXIMUS VIII IMPACT 3-41...
Boot Menü Die Elemente im Boot-Menü gestatten Ihnen, die Systemstartoptionen zu ändern. Scrollen Sie nach unten, um auch die anderen BIOS Elemente anzuzeigen. Fast Boot [Enabled] [Disabled (Deaktiviert)] Ermöglicht Ihrem System die Rückkehr zu seiner normalen Systemstartgeschwindigkeit. [Enabled (Aktiviert)] Ermöglicht Ihrem System die Beschleunigung des Systemstarts. Die folgenden Elemente werden nur angezeigt, wenn Sie den Fast Boot auf [Enabled] gesetzt haben.
Fehler auftritt. Konfigurationsoptionen: [Disabled] [Enabled] Option ROM Nachrichten [Aktiviert] [Enabled (Aktiviert)] Die Option-ROM-Mitteilungen werden während des POST angezeigt. [Disabled] Nur das ASUS-Logo wird während des POST angezeigt. Interrupt 19 Capture [Disabled] [Enabled (Aktiviert)] Führt die Trap sofort aus. [Disabled (Deaktiviert)] Führt die Trap beim Systemstart aus.
Starte CSM [Enabled] [Auto] Das System erkennt automatisch die bootfähigen Geräte und die Add- on-Geräte. [Aktiviert] Für eine bessere Kompatibilität, aktivieren Sie die CSM, um die nicht- UEFI-Treiber Zusatzgeräte oder den Windows-UEFI-Modus voll zu unterstützen. [Deaktiviert] Deaktiviert die CSM, um die nicht-UEFI-Treiber Zusatzgeräte oder den Windows-UEFI-Modus voll zu unterstützen.
Hier können Sie die heruntergeladene db von einem USB-Speichergerät laden. Schlüssel anhängen Sie können die zusätzliche db von einem Speichergerät laden, so dass weitere Images sicher geladen werden können. Die DB-Datei muss als UEFI-variable Struktur mit zeitbasierter authentifizierter Variable formatiert werden. DBX-Verwaltung ASUS MAXIMUS VIII IMPACT 3-45...
POST <F8> (wird unter Windows 8 nicht unterstützt). • Drücken Sie zur Auswahl des Startgerätes während des Systemstarts <F8>, wenn das ASUS-Logo erscheint. Boot-Aussetzung Diese Elemente zeigen die verfügbaren Geräte. Die am Bildschirm angezeigte Anzahl der Geräteoptionen hängt von der Anzahl der im System installierten Geräte ab. Die am Bildschirm angezeigte Anzahl der Geräteoptionen hängt von der Anzahl der im System...
Bestätigungsmeldung angezeigt. Verwenden Sie die Links-/Rechts-Pfeiltasten, um zwischen [by USB (Von USB)] und [by Internet (Vom Internet)] zu wählen, drücken Sie dann die <Enter>-Taste zum Bestätigen. Für weitere Details beziehen Sie sich auf den Abschnitt 3.11.2 ASUS EZ Flash 2. ASUS MAXIMUS VIII IMPACT 3-47...
Klicken Sie zum Starten von Secure Erase im Menü des Advanced(Erweitert)-Modus auf Tool (Werkzeug) > Secure Erase. Eine vollständige Liste der mit Secure Erase getesteten SSDs finden Sie auf der ASUS- Support-Seite. Das Laufwerk kann instabil werden, wenn Sie Secure Erase auf einem inkompatiblen SSD ausführen.
Geben Sie den Profilnamen zum Speichern der aktuellen BIOS-Einstellungen im Profil 1 bis 8 ein. Save to Profile Laden Sie die gespeicherten BIOS-Einstellungen von Profil-Nummer 1-8. Profil von USB-Laufwerk laden/auf USB-Laufwerk speichern Laden/Speichern Sie Profile von einem externen/auf ein externes USB-Laufwerk. ASUS MAXIMUS VIII IMPACT 3-49...
3.9.4 ASUS SPD-Information Dieses Element ermöglicht Ihnen, DRAM SPD-Information zu sehen. DIMM-Steckplatzanzahl Ermöglicht Ihnen die Auswahl der DIMM-Steckplatznummer zur Anzeige der DRAM-SPD- (Serial Presence Detect) Informationen. Konfigurationsoptionen: [DIMM_A1] [DIMM_B1] Einige DRAM-Hersteller werden möglicherweise nicht erkannt. 3.9.5 Grafikkarteninformationen Dieses Element zeigt Informationen über die in Ihrem System installierte Grafikkarte.
Wählen Sie Yes, um die Änderungen zu verwerfen und das Setup zu beenden. EFI Shell von USB-Geräten starten Mit dieser Option können Sie versuchen, die EFI Shell-Anwendung (shellx64.efi) von einem der verfügbaren Dateisystemgeräte zu laden. ASUS MAXIMUS VIII IMPACT 3-51...
EZ Update: Aktualisiert das BIOS in einer Windows-Umgebung. ASUS EZ Flash 3: Aktualisiert das BIOS über ein USB-Flash-Laufwerk. ASUS Crashfree BIOS 3: Stellt das BIOS über die Support-DVD oder einen USB-Stick wieder her, wenn die BIOS-Datei fehlerhaft ist. ASUS BIOS Updater: Aktualisiert das BIOS in einer DOS-Umgebung über die Motherboard Support-DVD oder ein USB-Flash-Laufwerk.
3.11.2 ASUS EZ Flash 2 Mit ASUS EZ Flash 3 können Sie das BIOS aktualisieren, ohne eine bootfähige Diskette oder ein OS-basiertes Dienstprogramm zu benutzen. Bevor Sie dieses Programm benutzen, besuchen Sie bitte die ASUS-Webseite unter http:// www.asus.com, um das neueste BIOS herunterzuladen.
USB-Flashlaufwerk mit der aktuellen BIOS-Datei wiederherstellen. Die BIOS-Datei auf der Motherboard Support-DVD kann älter als die BIOS-Datei auf der offiziellen ASUS-Webseite sein. Wenn Sie die aktuelle BIOS-Datei verwenden möchten, laden Sie die Datei unter http://support.asus.com herunter und speichern sie auf einem USB-Flash-Laufwerk. Wiederherstellen So stellen Sie das BIOS wieder her: Schalten Sie das System ein.
3.11.4 ASUS BIOS Updater Der ASUS BIOS-Updater erlaubt Ihnen das BIOS in der DOS-Umgebung zu aktualisieren. Die Screenshots in diesem Abschnitt sind nur als Referenz und möglicherweise nicht die Gleichen, wie auf Ihrem Computerbildschirm. Bevor Sie das BIOS aktualisieren •...
Seite 136
Auf dem BIOS-Updater Bildschirm, drücken Sie die Tabulatortaste, um vom Dateien Panel auf das Festplatten Panel zu wechseln und wählen Sie dann D:. ASUSTeK BIOS Updater for DOS V1.30 [2015/01/01] Current ROM Update ROM BOARD: MAXIMUS VIII IMPACT BOARD: Unknown VER: 0201 (H :00 B :00)
Seite 137
BIOS, um Systemstartfehler zu vermeiden. Stellen Sie sicher, dass Sie die BIOS-Standardeinstellungen laden, um Systemkompatibilität und Stabilität zu gewährleisten. Wählen Sie hierzu Load Optimized Defaults im Exit-Menü. Siehe Abschnitt 3.13 Exit-Menü für weitere Details. ASUS MAXIMUS VIII IMPACT 3-57...
3.0-Treiber, damit USB-Tastatur/-Maus während der Windows 7-Installation genutzt werden können. Dieser Abschnitt erklärt das Vorladen von USB 3.0-Treibern und die Installation von Windows 7. Methode 1: Optisches SATA-Laufwerk und USB-Geräte verwenden Laden Sie USB 3.0-Treiber über ASUS' Support-DVD und installieren Sie Windows 7 über ein USB-Gerät. Anforderungen: •...
Seite 140
Wählen Sie das optische USB-Laufwerk oder USB-Speichergerät als Startgerät. Der USB 3.0-Treiber wird während des Installationsstarts automatisch geladen. Der Bildschirm „Setup is starting.. (Einrichtung startet..)“..” wird angezeigt, wenn der USB 3.0-Treiber richtig geladen ist. Folgen Sie den Bildschirmanweisungen, um die Installation fertigzustellen. Kapitel 4: Software-Support...
7-Installationsmediums mit Hilfe der ISO-Software eines Drittanbieters. Kopieren Sie die beiden Ordner „Auto_Unattend.xml“ und „Auto_Unattend“ aus dem Stammverzeichnis von ASUS Support-DVD auf Ihr System. Bearbeiten Sie die ISO-Datei und fügen Sie die beiden Ordner „Auto_Unattend.xml“ und „Auto_Unattend“ in die ISO-Datei hinzu.
Seite 142
Methode 3: ASUS EZ-Installationsprogramm verwenden Verwenden Sie das ASUS EZ-Installationsprogramm zum Erstellen einer modifizierten Windows 7-Installationsquelle. Anforderungen: • 1 x ASUS-Support-DVD: • 1 x Windows 7-Installations-DVD • 1 x Funktionierendes System (PC oder Notebook) • 1 x Optisches SATA-Laufwerk •...
Seite 143
- Zum Löschen der Inhalte auf dem USB-Speichergerät und zum Erstellen eines startfähigen USB-Gerätes auf Yes (Ja) klicken. Denken Sie daran, Inhalte auf dem USB-Speichergerät zu sichern, da es formatiert wird. - Bei Abschluss zum Fertigstellen auf OK klicken. ASUS MAXIMUS VIII IMPACT...
Seite 144
• Windows 7-Datenträger zu ISO-Datei - Wählen Sie Windows 7 OS disk to ISO file (Windows 7-Datenträger zu ISO- Datei), klicken Sie dann auf Next (Weiter). - Wählen Sie I agree (Ich stimme zu), klicken Sie dann auf Next (Weiter). - Wählen Sie die Quelle des Windows 7-Installationsmediums, klicken Sie dann auf Next (Weiter).
Seite 145
Wählen Sie das optische Laufwerk oder USB-Speichergerät als Startgerät. Der USB 3.0-Treiber wird während des Installationsstarts automatisch geladen. Der Bildschirm „Setup is starting.. (Einrichtung startet..)“..” wird angezeigt, wenn der USB 3.0-Treiber richtig geladen ist. Folgen Sie den Bildschirmanweisungen, um die Installation fertigzustellen. ASUS MAXIMUS VIII IMPACT...
Support-DVD-Informationen Der Inhalt der Support-DVD kann jederzeit und ohne Ankündigung geändert werden. Besuchen Sie die ASUS-Webseite unter www.asus.com für Updates. 4.2.1 Ausführen der Support-DVD Stellen Sie sicher, dass Sie Administratorzugriff haben, bevor Sie die Support-DVD unter Ihrem Betriebssystem ausführen. So starten Sie die Support-DVD: Legen Sie die Support-DVD in das optische Laufwerk.
Produkten anklicken Zum Wählen eines zu installierenden Elements anklicken Enthält ROG-relevante Videos Klicken Sie, um die ASUS Kontaktinformationen anzuzeigen Zum Durchsuchen der Dateiliste der Support-CD anklicken Zum Installieren der ausgewählten Elemente anklicken 4.2.2 Beschaffung der Software-Handbücher Die Software-Handbücher sind auf der Support-DVD enthalten. Folgen Sie den Anweisungen, um die nötigen Handbücher zu erhalten.
Installation führen. Weitere Informationen finden Sie in der Online-Hilfe oder den Readme- Dateien, die bei der Software enthalten sind. AI Suite 3 AI Suite 3 ist eine komplett integrierte Oberfläche, die mehrere ASUS-Anwendungen vereint und dem Benutzer erlaubt, diese Anwendungen gleichzeitig zu starten und laufen zu lassen. Ai Suite 3 installieren Vergewissern Sie sich vor der Installation von AI Suite 3, dass Sie ein Administrator-Konto unter Windows 7, Windows 8, Windows 8.1 oder Windows 10 Betriebssystemen haben.
Seite 149
AI Suite 3 starten Unter Windows® 7 Klicken Sie auf dem Bildschirm auf Start > All Programs > ASUS > AI Suite 3 > AI Suite 3. Unter Windows 7 können Sie die AI Suite 3 auch starten, indem Sie auf das Symbol Benachrichtigungsbereich klicken.
Seite 150
Im AI Suite 3-Hauptmenü gibt es eine Zugangsmenüleiste, die Ihnen ermöglicht, schnell und unkompliziert Zugriff auf integrierte ASUS Hilfsprogramme zuzugreifen. Klicken sie zum Ausführen der Menüleiste im linken Bereich des Menüs auf Die AI Suite 3-Screenshots in diesem Abschnitt sind nur als Referenz gedacht und können je nach Modell variieren.
Dual Intelligent Processors 5 ASUS Dual Intelligent Prozessoren 5 vereint TPU, EPU, DIGI+ Power Control, Fan Xpert 3 und Turbo App Funktionen, um die Leistung des Systems optimal auszuschöpfen. Es gleicht automatisch die System-Performance, Energieeinsparung, Ebenen und Lüftereinstellungen, über das benutzerfreundliche AI Suite 3 Dienstprogramm, aus.
Turbo Processing Unit (TPU) TPU ermöglicht Ihnen, die CPU-Frequenz, CPU-Cache, Kernfrequenzen, DRAM-Frequenz und betreffende Spannungen für eine verbesserte Systemstabiliät und Leistungserhöhung einzustellen. Lesen Sie die CPU-Dokumentation bevor Sie die Einstellungen der CPU-Spannung ändern. Das Einstellen einer zu hohen Spannung kann den Prozessor dauerhaft beschädigen und eine zu niedrige Spannung zu einem instabilen Systembetrieb führen.
GPU Boost CPU- Grafikspannungsanpassungen Zur Übernehmen der Anpassungen anklicken Klicken Sie zum Zum Laden eines Zum Speichern der Aktivieren auf die Anpassungen in einem gespeicherten Rückgängigmachen Werkseinstellungen Profils anklicken Profil, anklicken der Anpassungen anklicken ASUS MAXIMUS VIII IMPACT 4-15...
Energy Processing Unit (EPU) EPU ist ein Echtzeitsystem Energiespar-Chip, der automatisch die aktuelle Systemauslastung erkennt und intelligent den Stromverbrauch mäßigt. Es bietet eine systemweite Gesamtenergie-Optimierung, verringert Lüftergeräusche und verlängert die Lebensdauer Ihrer Hardware-Komponenten. EPU verwenden Klicken Sie hier, um die Einstellungen im Maximalen Energiespar-Modus zu konfigurieren...
DIGI+ Power Control ASUS DIGI+ Power Control verfügt über die revolutionäre und innovative digitale VRM und DRAM Spannungscontroller. Diese Controller bieten ultra-präzises Speicher- und Spannungstuning für optimale Effizienz, Stabilität und Leistung. Die folgende Abbildung dient nur zu Ihrer Referenz. Konfigurationsoptionen variieren je nach Motherboard-Modell.
Fan Xpert 3 ASUS Fan Xpert 3 bietet anpassbare Einstellungen Ihrer Lüfter, für eine kühlere und ruhigere Computerumgebung. Mit seiner Lüfter-Auto-Tuning-Funktion kann ASUS Fan Xpert 3 automatisch die Einstellungen der CPU- und Gehäuselüfter optimieren, um die beste Kühlleistung zu erreichen. ASUS Fan Xpert 3 unterstützt auch den Hardware PWM/DC Kombi-Modus für die CPU und Gehäuselüfter.
Zeigt die laufenden Anwendungen Ihres Systems an. Turbo App Liste Zeigt die Anwendungen, die zur Turbo App Liste hinzugefügt wurden. Klicken Sie auf das -Symbol für weitere Einstellungen. * Nur Anwendungen auf der Turbo App Liste können konfiguriert werden. ASUS MAXIMUS VIII IMPACT 4-19...
Seite 158
PC Cleaner Mit PC Cleaner können Sie Ihr System von unnötigen Junk-Dateien befreien, indem diese gesucht und ausgewählte Dateien anschließend gelöscht werden. Zeigt den Status der Suche und die Löschergebnisse an Wählen Sie die zu Klicken Sie Klicken Sie löschenden Elemente hier, um die hier, um die aus.
Seite 159
Vergewissern Sie sich, dass Sie Ihr USB-Gerät trennen und neu verbinden, nachdem Sie Ai Charger+ aktiviert oder deaktiviert haben, um die korrekte Ladefunktion zu gewährleisten. • Ai Charger+ funktioniert nicht mit USB-Hubs, USB-Verlängerungskabeln und nicht standardisierten USB-Kabeln. ASUS MAXIMUS VIII IMPACT 4-21...
Anschlüssen verbinden, die USB 3.1 Boost unterstützen. Weitere Details finden Sie im Abschnitt Hintere E/A-Anschlüsse. • USB 3.1 Boost entdeckt automatisch USB-Geräte, die UASP unterstützen. Besuchen Sie die ASUS-Webseite unter www.asus.com für eine Liste mit USB-Geräten, die UASP unterstützen. • Die Datenübertragungsgeschwindigkeit variiert je nach USB-Gerät. Benutzen Sie USB 3.1-Geräte für höhere Leistung.
Seite 161
AI Suite 3-Hauptmenüs und klicken dann auf EZ Update (EZ-Aktualisierung) in der AI Suite 3-Hauptmenüleiste. EZ Update-Bildschirm Zum automatischen Aktualisieren von Motherboard-Treibern, -Software und -Firmware anklicken Zur Auswahl des Zur BIOS Systemstartlogos Aktualisierung Zum Suchen und anklicken anklicken Auswählen der BIOS- Datei anklicken ASUS MAXIMUS VIII IMPACT 4-23...
Systeminformation Diese Software zeigt detaillierte Informationen und Einstellungen zur installierten Motherboard, CPU und zum Speicher. Systeminformation starten Klicken Sie zum Starten von System Information (Systeminformationen) auf der linken Seite des AI Suite 3-Hauptmenüs, wählen Sie dann System Information (Systeminformationen). Motherboard-Information ansehen Klicken Sie zur Anzeige der Motherboard-Informationen auf das MB-Register.
Seite 163
SPD-Information ansehen Klicken Sie auf die SPD-Leiste, um die Information zum Speicher anzusehen. ASUS MAXIMUS VIII IMPACT 4-25...
Mobo Connect Mobo Connect ermöglicht Ihnen die Freigabe der Tastatur/Maus Ihres PCs für Smart-Geräte oder das Streamen von Audiodateien des PCs vom Smart-Gerät. Mobo Connect starten Klicken Sie zum Starten von Mobo Connect auf auf der linken Seite des AI Suite 3-Hauptmenüs, wählen Sie dann Mobo Connect.
Markieren Sie in Download Setting die Option Schedule (Tage) und wählen Sie die Anzahl der Tage für den nächsten verfügbaren Download der Aktualisierung. Klicken Sie auf Apply, um den BIOS-Download-Plan zu speichern. klicken Sie auf Cancel, um die Änderungen zu verwerfen. ASUS MAXIMUS VIII IMPACT 4-27...
Seite 166
Aktualisiertes BIOS herunterladen Vergewissern Sie sich, dass das USB-Speichergerät an den USB-Port Ihres Computers angeschlossen ist, der USB BIOS Flashback unterstützt, bevor Sie den Download starten. Weitere Details finden Sie im Abschnitt des Benutzerhandbuches 2.3.1 Hintere E/A- Verbindung. So laden Sie das aktualisierte BIOS herunter: Klicken Sie im USB BIOS Flashback- Bildschirm auf Check for New BIOS Update.
Seite 167
Zugangspunkts anklicken Clientmodus verwenden Der Clientmodus ermöglicht die Verbindung Ihres Systems mit einem drahtlosen Netzwerk. so verwenden Sie den Clientmodus: Klicken Sie Client Mode zum Start der Netzwerkverbindungen. Im Netzwerkverbindungsfenster wählen Sie einen Netzwerkadapter. ASUS MAXIMUS VIII IMPACT 4-29...
Seite 168
Von der Liste der verfügbaren Netzwerke wählen Sie ein Netzwerk, mit dem Sie sich verbinden wollen. Einige Netzwerke können fordern, dass Sie ein Passwort eingeben. AP Mode verwenden Der AP Modus erlaubt die Einstellung. Ihres Systems als Zugangspunkt für andere WLAN- fähige Geräte.
2560 x 1600 ASUS Kontoanmeldung Wi-Fi GO! gibt Ihnen volle Kontrolle über Ihren PC jederzeit und überall. Erstellen und melden Sie sich am gleichen ASUS-Konto auf Ihrem PC und Ihren Smart Geräten an, für öffentliche-zu-private Netzwerk-Funktionen. • Remote Desktop und Dateiübertragung unterstützen öffentliche-zu-private Netzwerk- Funktionen.
Klicken oder tippen Sie neues Konto erstellen auf Ihrem PC oder Smart Gerät. Der Browser wird Sie auf die ASUS-Webseite (www.asus.com) weiterleiten. Klicken oder tippen Sie auf der ASUS-Website auf Registrieren, dann folgen Sie den Anweisungen auf dem Bildschirm, um die Registrierung abzuschließen.
Seite 171
Um sich mit Ihrem Smart Gerät anzumelden: Starten Sie Wi-Fi GO! & NFC Remote auf Ihren Smart Gerät. Tippen Sie auf ASUS Konto (A) und geben Ihr ASUS Konto und Kennwort ein, dann klicken oder tippen Sie auf Anmelden (B) . •...
Seite 172
Sie Wi-Fi GO! & NFC Remote: Verbinden Sie das Smart Gerät mit dem gleichen Wi-Fi-Netzwerk wie Ihr Computer, oder melden Sie sich auf Ihrem Computer und Smart Gerät mit dem gleichen ASUS- Konto an, um die Wi-Fi GO! Funktionen in verschiedenen Netzwerken nutzen zu können.
Seite 173
Kreuzen Sie diese Elemente an Lassen Sie dieses Gerät den Computer aufwecken und Lassen Sie nur ein Datenpaket den Computer aufwecken. Für die Standard-802.11ac Wi-Fi GO! Karte wird die Wake-on-LAN-Funktion in der neueren Version für Windows 8.1 und Windows 10 Betriebssysteme unterstützt. ASUS MAXIMUS VIII IMPACT 4-35...
Seite 174
Cloud GO! Cloud GO! ermöglicht Ihnen, Ihre Dateien in mehreren Cloud-Services zu kontrollieren und zu synchronisieren, z.B. ASUS WebStorage, Dropbox, Google Drive™ und SkyDrive. • Vergewissern Sie sich, dass Systemdatum und Zeit Ihres Computers Mobilgerätes korrekt eingestellt sind, wenn Sie Cloud GO! verwenden •...
Wählen Sie den Multitouch-Modus zur Unterstützung von Microsoft Multitouch- Funktionen unter Windows 8.1. • Wählen Sie den Mausmodus, um Zoom-in und normale Mausfunktionen zu unterstützen. • Die Unterstützung des Erweiterten Modus variiert mit dem VGA-Treiber in Ihrem Computer. ASUS MAXIMUS VIII IMPACT 4-37...
Klicken Sie Senden um die Remote Desktop Kontrollautorisierung an das ausgewählte Gerät zu senden. Diese Funktion erfordert, dass die Push Benachrichtigung-Funktion installiert ist. Sie erhalten das PUSH-Benachrichtigung-Installationsprogramm von der mitgelieferten Support-DVD, oder laden Sie den neuesten Installer unter www.asus.com herunter. 4-38 Kapitel 4: Software-Support...
Klicken Sie auf File Transfer > Enter. Markieren Sie Dateien, die Sie senden wollen, dann klicken Sie auf Send. • Die übertragenen Dateien finden Sie unter X:\Users\Documents\ASUS HomeCloud\ Wi-Fi GO!\File Transfer\ • Klicken Sie zur Auswahl eines neuen Speicherortes auf Setting (Einstellung).
Seite 178
Remote Keyboard & Mouse Remote-Tastatur & -Maus ermöglicht Ihnen, den Touchscreen Ihres Mobilgerätes als Remote-Tastatur und -Maus für Ihren Computer zu verwenden. Tippen Sie zum Wechseln zwischen Tippen Sie zum Tippen Sie zum Wechseln Zoom und Lupe- Anzeigen des zwischen laufenden Tasks Funktion Startmenüs und Apps...
Tippen Sie auf Push-Scan tippen Sie dann auf den Namen des Computers, mit dem Sie koppeln möchten. Um Ihren Computer und das Smart-Gerät zu koppeln, stellen Sie sicher, dass beide mit dem gleichen WLAN verbunden sind. ASUS MAXIMUS VIII IMPACT 4-41...
Einrichten von PC-Modus Alarm auf Ihrem Computer Mit dieser Funktion können Sie Ihren Computer neu starten, herunterfahren, oder in den Ruhemodus setzen und eine Warnung an Ihr Mobilgerät senden. Kreuzen Sie dies, um den Modus Zur Wahl des Alarm zu aktivieren Smart Geräts anklicken Stellen Sie den Tag und...
Push Notice Tippen Sie, um Zum Löschen der PC-Modus Alarme PC Warnungen anzeigen antippen Tippen Sie, um PC- Status Alarme anzeigen Tippen Sie um, vom PC gesendete Nachrichten anzuschauen Tippen Sie, um mehr Host-Computer zu scannen ASUS MAXIMUS VIII IMPACT 4-43...
ROG Audio-Funktionen Installation der Software Der Installationsassistent hilft Ihnen, den Realtek Audio Manager-Treiber von der Support- DVD des Motherboards zu installieren. Wenn die Realtek Audiosoftware korrekt installiert wurde, sehen Sie das Symbol des Realtek HD Audio Manager in der Taskleiste. Doppelklicken Sie auf dieses Symbol, um den Realtek HD Audio Manager anzuzeigen.
Klicken Sie, um die Sonic Studio-Funktion ein- oder auszuschalten. Lautstärke Ermöglicht Ihnen die Anpassung der Lautstärke der verbundenen Geräte. Sonic Studio-Einstellungen Klicken Sie auf diese Taste, um die Sprache zu ändern oder die Anleitung anzuzeigen. ASUS MAXIMUS VIII IMPACT 4-45...
Seite 184
Perfekte Stimme Meine-Stimme-Schalter Klicken Sie, um die perfekte Stimme unter Meine-Stimme ein- oder auszuschalten. Eingehende-Stimme-Schalter Klicken Sie, um die perfekte Stimme unter Eingehende-Stimme ein- oder auszuschalten. Lautstärke-Stabilisator Haken Sie dieses Kästchen zum Aktivieren des Lautstärke-Stabilisators für Meine- Stimme oder Eingehende-Stimme an. Verwenden Sie den Schieberegler zum Einstellen der Mikrofon-Lautstärke.
Seite 185
Enhancer aktiviert ist, um Funktionen wie Voice Clarity (Stimmklarheit) zu nutzen, so dass Sie die wichtigsten Bestandteile Ihrer Aufnahmen nicht versäumen. Mit der Popup- Benachrichtigungsfunktion können Sie sich versichern, dass Ihre aktuelle Aufnahme oder Streamingaktivität gerade durch Sonic Studio II verbessert wird. ASUS MAXIMUS VIII IMPACT 4-47...
Sonic SenseAmp Sonic SenseAmp ist eine exklusive ROG-Erfindung, bei der es sich um einen integrierten Kopfhörerverstärker am Onboard-Audioschaltung mit drei Verstärkerstufen handelt. Sie erkennt die Impedanz Ihres Kopfhörers und passt die integrierte Verstärkung entsprechend an. Sonic SenseAmp funktioniert nur an der Frontblende. Wenn Sie einen Kopfhörer am frontseitigen Kopfhöreranschluss anschließen, blendet Sonic SenseAmp ein eingeblendetes Fenster ein, das „Detecting headphone impedance (Kopfhörerimpedanz wird erkannt)“...
Seite 187
Nach Schließen des eingeblendeten Fensters ruft Sonic SenseAmp die Lautsprecherkonfiguration auf und zeigt die eingestellten Kopfhörerimpedanz. Zum manuellen Anpassen der Verstärkerstufen anklicken oder antippen Zeigt die Impedanz Ihres Kopfhörers ASUS MAXIMUS VIII IMPACT 4-49...
DTS Connect DTS Connect liefert ausgezeichnete Audiounterhaltung bei allen Formaten und arbeitet mit 4- und 5.1-Kanal-Surround-Sound. Es ermöglicht Ihnen außerdem die Verbindung Ihres PCs mit einer Heimkinoanlage. Kontrolleinstellungen 4-50 Kapitel 4: Software-Support...
Register zur Auswahl einer Option. Jede Option hat ihre eigenen Einstellungen und Menüs. Klicken Sie zum Zurücksetzen auf die Werkseinstellungen Zum Starten des Testtons anklicken oder antippen Einstellungen mit dem Schieber anpassen Zeigt die Liste der Spiele ASUS MAXIMUS VIII IMPACT 4-51...
Seite 190
Control Menu (Steuerungsmenü) Ermöglicht Ihnen die Konfiguration der Schnelltasten. Audio Mode/Radar Selection(Audiomodus/Radarauswahl)-Menü Ermöglicht Ihnen die Konfiguration der Klangoptimierer. Zur Auswahl des gewünschten Klangoptimierers Häkchen setzen Audio Mode/Radar Selection(Audiomodus/Radarauswahl) werden mittels Schnelltasten im Spiel aktiviert. Weitere Informationen zu Schnelltasteneinstellungen finden Sie im Register Controls (Regler).
GameFirst III ASUS GameFirst III ist eine Netzwerkverwaltungssoftware, die zur Priorisierung der Nutzeranforderungen über vier voreingestellte Paket-priorisierte Profile (Optimization (Optimierung), Game (Spiel), Media Streaming (Medienstreaming) und File Sharing (Dateifreigabe)) verfügt. Zudem können Nutzer Bandbreite manuell zuweisen und Prioritätseinstellungen einzelner Applikationen zur schnelleren oder reibungsloseren Ausführung anpassen.
Netzwerkmonitor Top-5-Applikationen Zeigt die 5 aktuell verwendeten Applikationen mit der höchsten Bandbreitenauslastung. Applikationsnutzung Zeigt die individuelle Download- und Upload-Bandbreite der aktuell verwendeten Applikationen. Gesamtnutzung Zeigt die gesamte Download- und Upload-Bandbreite der aktuell verwendeten Applikationen. 4-54 Kapitel 4: Software-Support...
Seite 193
Zur Übernahme der Geschwindigkeit nach manueller Eingabe des gewünschtes Wertes oder nach Durchführung des Geschwindigkeitstests anklicken oder antippen Netzwerkinformationen verwenden Zeigt Informationen zur physikalischen Netzwerkkarte, wie Geschwindigkeit, physikalische Adresse, IP-Adresse, Subnetzmaske und Standard-Gateway. ASUS MAXIMUS VIII IMPACT 4-55...
KeyBot II KeyBot II ist ein integrierter Mikroprozessor, der eine sofortige Aufrüstung Ihrer Tastatur bietet. Sie können Makros für bestimmte Tasten auf Ihrer Tastatur festlegen und zuweisen, um bestimmte oder mehrere Aufgaben gleichzeitig auszuführen. Sie können Ihren PC auch für das Übertakten oder den direkten BIOS-Aufruf konfigurieren. Verbinden Sie die USB-Tastatur mit dem zugewiesenen KeyBot-USB-Port.
Seite 195
Function Keys (Funktionstasten) Shortcut (Verknüpfung) ASUS MAXIMUS VIII IMPACT 4-57...
Zur vollständigen Nutzung dieser Funktion ist eine Internetverbindung erforderlich. So benutzen Sie den ASUS Media Streamer: Klicken Sie auf Ihrem Computer auf ASUS HomeCloud und wählen Sie dann Media Streamer. Klicken Sie auf Ihrem Gerät auf Media Streamer. Klicken Sie zur Bearbeitung...
Hier klicken, um Änderungen Hinzufügen von Dateien fortzusetzen zu verwerfen Die folgenden Medienformate werden unterstützt: .3gp, .mp4, .m4a, .aac, .ts, .flac, .mp3, .mid, .xmf, .mxmf, .rtttl, .rtx, .ota, .imy, .ogg, .mkv, .wav, .jpg, .gif, .png, .bmp, .webp, .webm ASUS MAXIMUS VIII IMPACT 4-59...
4.11 RAMDisk RAMDisk ist eine Datenspeichersoftware, die einen Teil Ihres Systemspeichers reserviert und in ein virtuelles High-Speed-Laufwerk verwandelt, in dem Sie Cache-Dateien und Spiel-Apps für sofortigen Zugriff ablegen können. Die Funktion Dynamic Memory Allocation (Sofortige Speicherzuweisung) kann nicht verwendeten Speicher von RAMDisk bei Bedarf für das System freigeben und hilft bei der Verlängerung der Betriebslebenszeit Ihrer SSD oder Festplatte.
Erstellung eines Auswahl Ihres Verbindungspunktes RAMDisk-Laufwerks anklicken oder antippen. und seines verfügbaren Speicherplatzes Zum Abschließen der anklicken oder antippen. Hinzufügung des neuen Verbindungspunktes anklicken oder antippen. Zum Löschen des bestehenden Verbindungspunktes anklicken oder antippen. ASUS MAXIMUS VIII IMPACT 4-61...
Sicherungsdateien synchronisieren Nach Erstellung eines Verbindungspunktes erstellt RAMDisk automatisch einen Sicherungsordner im Originalverzeichnis der Datei. Nutzen Sie RAMDisk zur manuellen Synchronisierung von Aktualisierungen mit diesen Sicherungsdateien. Synchronize (Synchronisieren) zum Aktualisieren Ihrer Dateien anklicken oder antippen 4-62 Kapitel 4: Software-Support...
Register About (Info) anklicken oder antippen, dann zum Aufrufen der offiziellen ROG-Webseite auf REPUBLIC OF GAMERS klicken Zum Verlassen von MemTweakIt anklicken oder antippen Zum Übernehmen der Einstellungen anklicken Klicken Sie zum Validieren Ihrer Einstellungen. ASUS MAXIMUS VIII IMPACT 4-63...
Ihre MemTweakIt-Einstellungen validieren und speichern So validieren und speichern Sie Ihre Konfiguration online: Starten Sie MemTweakIt und klicken auf Validate (Validieren). Geben Sie im Online Mode (Online-Modus) Ihre ASUS-Kontokennung und Ihr Kennwort ein, klicken Sie auf Submit (Übernehmen). Ihre Konfiguration wird auf der MemTweakIt-Startbildschirm.
Ihnen Informationen und Status zu CPU, Motherboard, Arbeitsspeicher, Grafikkarte und anderen in Ihrem System installierten Komponenten. Sie können einen Bericht über Ihre Systeminformationen erstellen und versenden oder auf der CPU-Z-Webseite veröffentlichen. Doppelklicken Sie zur Nutzung von ROG CPU-Z am Desktop auf ASUS MAXIMUS VIII IMPACT 4-65...
4.14 RAMCache ROG RAMCache Software bietet eine benutzerfreundliche und transparente Lösung zur Steigerung Ihrer PC-Gesamtleistung durch die Verwendung des Systemspeichers (DRAM), der nicht genutzt wird. RAMCache weist einen RAM-Cachespeicher zwischen der Computerfestplatte und den Anwendungen zu, liest dann in Echtzeit Ihren Leistungsbedarf hinsichtlich der Anwendungen, die Sie gerade verwenden und die E/A-Anforderungen der Festplatte.
RAID 10 kombiniert data striping und data mirroring, ohne dass Paritäten (redundante Daten) errechnet und geschrieben werden müssen. Die RAID 10*-Konfiguration vereint alle Vorteile von RAID 0- und RAID 1-Konfigurationen. Für diese Konfiguration benötigen Sie vier neue Festplatten, oder eine bestehende und drei neue. ASUS MAXIMUS VIII IMPACT...
5.1.2 Serial ATA-Festplatten installieren Das Motherboard unterstützt Serial ATA-Festplatten. Für optimale Leistung sollten Sie identische Laufwerke des selben Modells und der gleichen Kapazität installieren, wenn Sie ein Disk-Array erstellen. So installieren Sie SATA-Festplatten für eine RAID-Konfiguration: Bauen Sie die SATA-Festplatten in die Laufwerksschächte ein. Schließen Sie die SATA-Signalkabel an. Verbinden Sie das SATA-Stromkabel mit dem entsprechenden Stromanschluss jedes Laufwerkes.
Mit den Navigationstasten am unteren Rand des Bildschirms können Sie sich durch die Menüs bewegen und die Menüoptionen auswählen. Die RAID BIOS-Setup-Anzeigen in diesem Abschnitt sind nur als Referenz gedacht und können sich von denen auf Ihrem Bildschirm unterscheiden. Das Programm unterstützt maximal vier Festplatten für die RAID-Konfiguration. ASUS MAXIMUS VIII IMPACT...
Erstellen eines RAID-Sets So erstellen Sie ein RAID-Set: Im Hauptmenü, wählen Sie 1. Erstellen eines RAID-Volumen und drücken Sie <Enter>. Der folgende Bildschirm erscheint: Intel(R) Rapid Storage Technology - Option ROM - v10.5.1.1070 Copyright(C) 2003-10 Intel Corporation. All Rights Reserved. [ CREATE VOLUME MENU ] Name: Volume0 RAID Level: Disks: Strip Size: Capacity:...
Seite 209
WARNING: ALL DATA ON SELECTED DISKS WILL BE LOST. Are you sure you want to create this volume? (Y/N): Drücken Sie <Y>, um das RAID-Volumen zu erstellen und zum Hauptmenü zurückzukehren oder <N>, um zum VOLUMEN ERSTELLEN-Menü zurückzukehren. ASUS MAXIMUS VIII IMPACT...
Ein RAID-Set löschen Seien Sie vorsichtig beim Löschen eines RAID-Sets. Alle Daten auf den Festplattenlaufwerken gehen beim Löschvorgang eines RAID-Sets verloren. So löschen Sie ein RAID-Set: Im Hauptmenü, wählen Sie 2. Löschen eines RAID-Volumen und drücken Sie <Enter>. Der folgende Bildschirm erscheint: [ DELETE VOLUME MENU ] Name Level Drives Capacity Status...
Wenn das Menü Make Disk erscheint, drücken Sie die Taste <1>, um eine RAID- Treiberdiskette zu erstellen. Legen Sie eine formatierte Diskette in das Diskettenlaufwerk und drücken Sie die <Eingabetaste>. Folgen Sie den Bildschirmanweisungen, um die Installation abzuschließen. ASUS MAXIMUS VIII IMPACT...
5.2.2 Erstellen einer RAID-Treiberdiskette unter Windows® So erstellen Sie eine RAID-Treiberdiskette in Windows®: Starten Sie Windows. Schließen Sie das USB-Diskettenlaufwerk an und legen Sie eine Diskette ein. Legen Sie die Motherboard Support-DVD in das optische Laufwerk. Gehen Sie zum Menü Make Disk und klicken Sie auf Intel AHCI/RAID Driver Disk, um eine RAID-Treiberdiskette zu erstellen. Wählen Sie USB floppy disk drive als Ziellaufwerk aus.
Wenden Sie sich an den Fachhändler oder einen erfahrenen Radio-/ Fernsehtechniker. Die Verwendung von geschirmten Kabeln für den Anschluss des Monitors an die Grafikkarte ist erforderlich, um die FCC-Bestimmungen zu gewährleisten. Änderungen oder Modifizierungen dieses Geräts, die nicht ausdrücklich von der für Übereinstimmung verantwortlichen Partei genehmigt sind, können das Recht des Benutzers, dieses Gerät zu betreiben, annullieren. ASUS MAXIMUS VIII IMPACT...
IC: Kanadische Entsprechenserklärung Entspricht den kanadischen ICES-003 Class B-Spezifikationen. Dieses Gerät entspricht dem RSS-210 von Industry Canada. Dieses Gerät der Klasse B erfüllt alle Anforderungen der kanadischen Bestimmung für Interferenz-Geräte. Dieses Gerät stimmt mit lizenzfreiem/lizenzfreien RSS-Standard(s) von Industry Canada überein. Der Betrieb unterliegt den folgenden zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen verursachen, und (2) das Gerät muss empfangene Störungen akzeptieren, einschließlich Störungen, die einen unerwünschten Betrieb verursachen können.
Seite 215
REACH Die rechtliche Rahmenbedingungen für REACH (Registration, Evaluation, Authorisation, and Restriction of Chemicals) erfüllend, veröffentlichen wir die chemischen Substanzen in unseren Produkten auf unserer ASUS REACH-Webseite unter HYPERLINK http://csr.asus. com/english/REACH.htm. Das Motherboard NICHT im normalen Hausmüll entsorgen. Dieses Produkt wurde entwickelt, um ordnungsgemäß...
FCC Bluetooth Wireless-Konformität Die mit diesem Sender verwendet Antenne darf nicht zusammen oder in Verbindung mit einer anderen Antenne oder Sender unter den Bedingungen der FCC Grant verwendet werden. Bluetooth Industry Canada Statement Dieses Gerät der Klasse B erfüllt alle Anforderungen der kanadischen Bestimmung für Interferenz-Geräte.
Seite 217
CE. Za več di conformità CE. informacij glejte Izjavo CE o skladnosti. Компания ASUS заявляет, что это устройство соответствует основным Español Por la presente, AsusTek Inc. declara que este dispositivo cumple требованиям и другим соответствующим условиям европейских...
800 Corporate Way, Fremont, CA 94539, USA Telefon +1-510-739-3777 +1-510-608-4555 Webseite http://www.asus.com/us/ Technischer Support Support-Fax +1-812-284-0883 Telefon +1-812-282-2787 Online-Support http://www.service.asus.com ASUS COMPUTER GmbH (Deutschland und Österreich) Adresse Harkort Str. 21-23, D-40880 Ratingen, Deutschland +49-2102-959911 Webseite http://www.asus.com/de Online-Kontakt http://eu-rma.asus.com/sales Technischer Support Telefon +49-1805-010923 Support Fax +49-2102-9599-11 Online Support http://www.asus.com/de/support/...
