5.
CPU-, Gehäuse- und Netzteillüfteranschlüsse
(4-pol. CPU_FAN, 3-pol. PWR_FAN, 3-pol. CHA_FAN1, 3-pol. CHA_FAN2)
Die Lüfteranschlüsse unterstützen Lüfter mit 350mA~740mA
(max. 8,88W) oder insgesamt 1A~2,22A (max. 26,64W) mit
+12V. Verbinden Sie die Lüfterkabel mit den Lüfteranschlüssen
am Motherboard, wobei der schwarze Leiter jedes Kabels zum
Erdungsstift des Anschlusses passen muss.
Vergessen Sie nicht, die Lüfterkabel mit den Lüfteranschlüssen zu
verbinden. Eine unzureichende Belüftung innerhalb des Systems kann die
Motherboard-Komponenten beschädigen. Dies sind keine Jumper! Setzen
Sie KEINE Jumpersteckbrücke auf die Lüfteranschlüsse!
Nur CPU Fan und Chassis Fan1, Fan2 unterstützen Q-Fan 2.

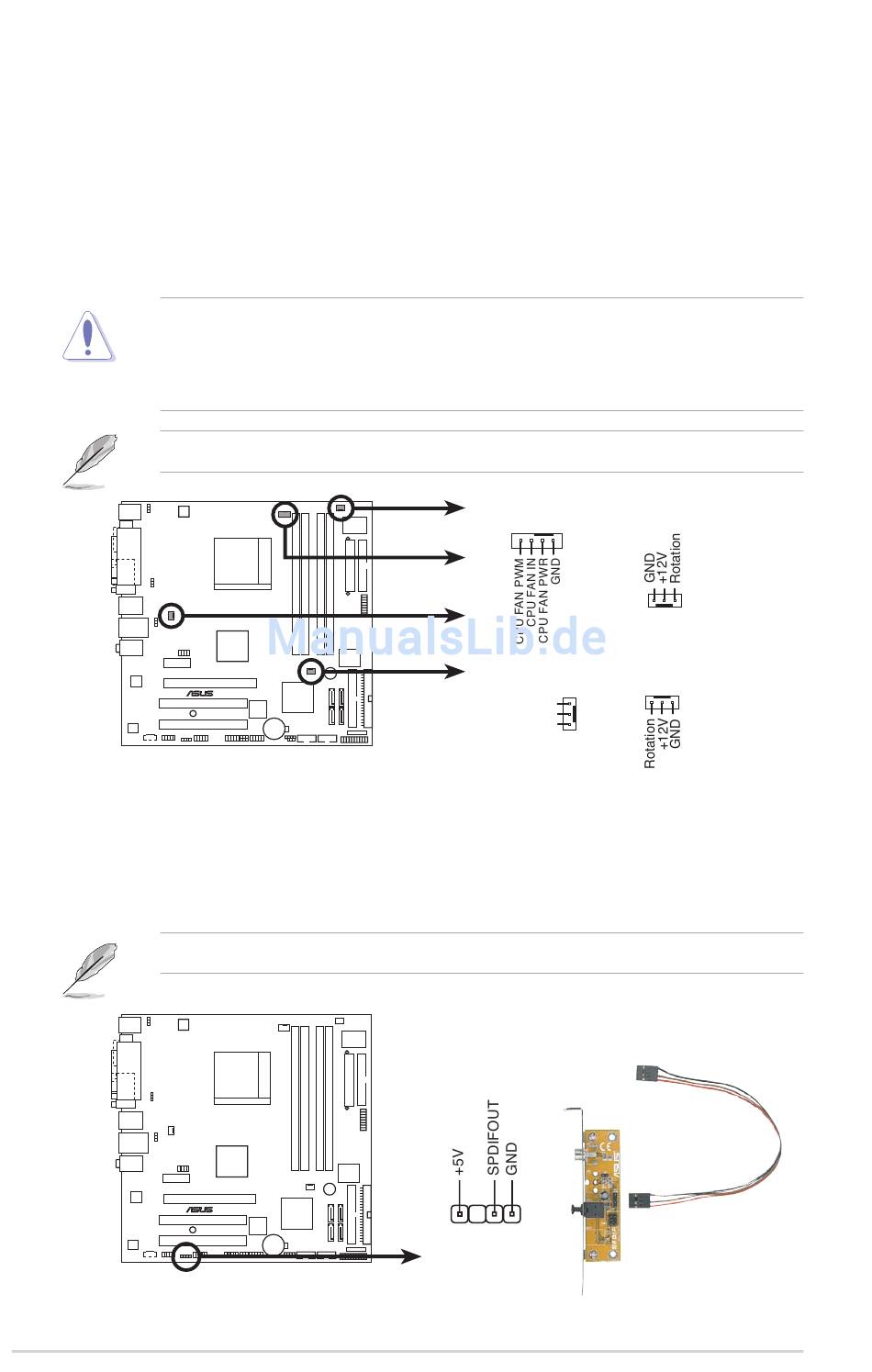

M2NPV-VM Lüfteranschlüsse
6.
Digitaler Audioanschluss (4-1 pol. SPDIF_OUT)
Dieser Anschluss dient zum Verbinden des S/PDIF-Audiomoduls für
digitalen Sound. Verbinden Sie das eine Ende des S/PDIF-Audiokabels
mit diesem Anschluss und das andere Ende mit dem S/PDIF-Modul.
Das S/PDIF-Modul muss separat erworben werden.
M2NPV-VM Digitaler Audioanschluss
1-28
M2NPV-VM
®
M2NPV-VM
®
PWR_FAN
CPU_FAN
CPU_FAN
CHA_FAN1
CHA_FAN2
CHA_FAN1
Rotation
+12V
GND
SPDIF_OUT
PWR_FAN
CHA_FAN2
Kapitel 1: Produkteinführung
