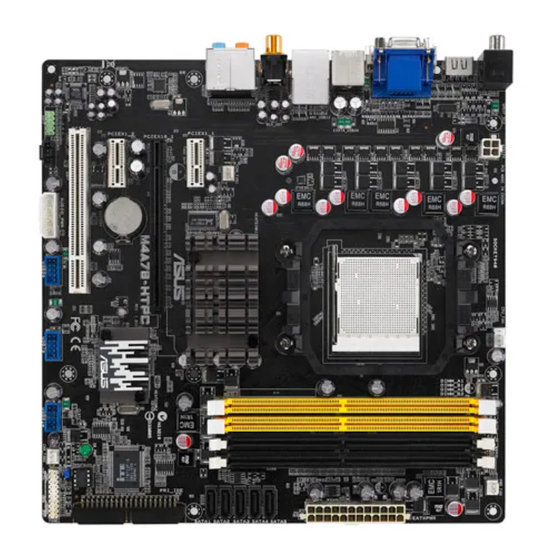

Asus M4A78-HTPC Serie Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. Asus Anleitungen
  4. PC-Komponenten
  5. M4A78-HTPC Serie
  6. Benutzerhandbuch
Asus M4A78-HTPC Serie Benutzerhandbuch

Asus M4A78-HTPC Serie Benutzerhandbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
M4A78-HTPC
Serie

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Asus M4A78-HTPC Serie

Inhaltszusammenfassung für Asus M4A78-HTPC Serie

  • Seite 1 M4A78-HTPC Serie...
  • Seite 2 ASUS genehmigte Reparaturen, Modifizierung oder Abwandlungen; oder (2) die Seriennummer des Produkts unkenntlich gemacht wurde oder fehlt. ASUS STELLT DIESES HANDBUCH “SO, WIE ES IST”, OHNE DIREKTE ODER INDIREKTE GARANTIEN, EINSCHLIESSLICH, JEDOCH NICHT BESCHRÄNKT AUF GARANTIEN ODER KLAUSELN DER VERKÄUFLICHKEIT ODER TAUGLICHKEIT FÜR EINEN BESTIMMTEN ZWECK,...

  • Seite 3: Inhaltsverzeichnis

    Kapitel 1: Produkteinführung Willkommen! ..................1 Paketinhalt ..................1 Sonderfunktionen ................1 1.3.1 Leistungsmerkmale des Produkts ........1 1.3.2 Innovative ASUS-Funktionen ..........2 Bevor Sie beginnen ................. 4 Motherboard-Übersicht ..............5 1.5.1 Ausrichtung ................ 5 1.5.2 Schraubenlöcher ..............5 1.5.3 Motherboard-Layout ............
  • Seite 4 ASUS Home Theater Gate..........32 Kapitel 2: BIOS-Informationen Verwalten und Aktualisieren des BIOS ......... 1 2.1.1 ASUS Update ..............1 2.1.2 ASUS EZ Flash 2-Programm ..........2 2.1.3 ASUS CrashFree BIOS 3-Programm ......... 3 BIOS-Setupprogramm ..............3 2.2.1 BIOS-Menübildschirm ............4 2.2.2 Menüleiste ................
  • Seite 5 Boot-Menü ..................18 2.6.1 Boot Device Priority ............19 Boot Settings Configuration ..........19 2.6.2 2.6.3 Security ................19 Tools-Menü ..................21 2.7.1 ASUS EZ Flash 2 ............. 21 2.7.2 Express Gate ..............21 2.7.3 AI NET 2................21 Exit-Menü ..................22...

  • Seite 6: Erklärungen

    REACH Die rechtlichen Rahmenbedingungen für REACH (Registration, Evaluation, Authorization, and Restriction of Chemicals) erfüllend, veröffentlichen wir die chemischen Substanzen in unseren Produkten auf unserer ASUS REACH-Webseite unter http://csr.asus.com/english/REACH.htm. Werfen Sie das Motherboard NICHT in den normalen Hausmüll. Dieses Produkt wurde entwickelt, um ordnungsgemäß...

  • Seite 7: Sicherheitsinformationen

    Sicherheitsinformationen Elektrische Sicherheit • Um die Gefahr eines Stromschlags zu verhindern, ziehen Sie die Netzleitung aus der Steckdose, bevor Sie das System an einem anderen Ort aufstellen. • Beim Anschließen oder Trennen von Geräten an das oder vom System müssen die Netzleitungen der Geräte ausgesteckt sein, bevor die Signalkabel angeschlossen werden.

  • Seite 8: Weitere Informationsquellen

    Weitere Informationsquellen An den folgenden Quellen finden Sie weitere Informationen und Produkt- sowie Software- Updates. ASUS-Webseiten ASUS-Webseiten enthalten weltweit aktualisierte Informationen über ASUS-Hardware und Softwareprodukte. ASUS-Webseiten sind in den ASUS-Kontaktinformationen aufgelistet. Optionale Dokumentation Ihr Produktpaket enthält möglicherweise optionale Dokumente wie z.B. Garantiekarten, die von Ihrem Händler hinzugefügt sind.

  • Seite 9: M4A78-Htpc Spezifikationsübersicht

    - Unterstützt bis zu 16GB Systemspeicher Durch Beschränkungen der AMD-Prozessoren wird DDR2 1066 von AM2+ / AM3-Prozessoren nur für ein DIMM pro Kanal unterstützt. Eine Liste Qualifizierter Anbieter finden Sie unter www.asus.com oder in diesem Benutzerhandbuch. ** Wenn Sie auf einem Windows 32-Bit-Betriebssystem ®...
  • Seite 10 ASUS Power Solution: funktionen - ASUS 4+1 Phasen Energiedesign ASUS Absolute Pitch Hi-Fi ASUS Quiet Thermal Solution: - ASUS Tranquil Mode (nur bei AM3/AM2+ CPUs) - ASUS Lüfterloses Design: Kühlkörperlösung ASUS Express Gate ASUS Home Theater Gate ASUS Crystal Sound...
  • Seite 11 - FSB-Feineinstellung von 200MHz bis 550MHz in 1MHz-Schritten - GPU-Einstellung von 500MHz bis zu 999MHz - PCIe-Frequenzeinstellung von 100MHz bis 150MHz in 1MHz-Schritten Übertaktungsschutz: - ASUS C.P.R. (CPU Parameter Recall) Rücktafelanschlüsse 1 x S/PDIF-Ausgang (Koaxial) 1 x S/PDIF-Ausgang (Optisch) 2-Kanal RCA-Audioausgänge 1 x HDMI-Ausgang...
  • Seite 12 M4A78-HTPC Spezifikationsübersicht BIOS-Funktionen 8 Mb Flash ROM, AMI BIOS, PnP, DMI 2.0, WfM2.0, SM BIOS 2.5, ACPI 2.0, ASUS EZ Flash 2 Inhalt der Support-DVD Treiber ASUS Express Gate ASUS Home Theater Gate ASUS PC Probe II ASUS Update Antivirusprogramm (OEM-Version) Formfaktor ATX Formfaktor: 24.4 cm x 24.4 cm (9.6 in x 9.6 in)

  • Seite 13: Kapitel 1: Produkteinführung

    Kapitel 1 Produkteinführung Willkommen! Vielen Dank für den Kauf eines ASUS M4A78-HTPC Motherboards! ® Eine Vielzahl von neuen Funktionen und neuesten Technologien sind in dieses Motherboard integriert und machen es zu einem weiteren hervorragenden Produkt in der langen Reihe der ASUS Qualitätsmotherboards!

  • Seite 14: Amd ® 780G-Chipsatz

    Energieeffizienz und hervorragende Übertaktungsfähigkeiten. Weiterhin können hochwertige Komponenten die Systemtemperatur effektiv senken, um eine höhere Lebensdauer der Komponenten zu gewährleisten. Das ASUS M4A78-HTPC bietet ebenso eine 1 Energiephase für den integrierten Speicher-/HT-Controller, um für wichtige Komponenten eine eigenständige Stromversorgung zur Verfügung zu stellen.
  • Seite 15 Umgebung für Ihr Film- und Musikvergnügen zu schaffen. ASUS Tranquil-Modus wird nur von AM3/AM2+ CPUs unterstützt. ASUS Home Theater Gate ASUS Home Theater Gate, speziell für die HTPC Serie entworfen, erlaubt den einfachen und schnellen Aufruf von Medienanwendungen für Ihr Musik- und Videovergnügen.

  • Seite 16: Bevor Sie Beginnen

    Bevor Sie beginnen Beachten Sie bitte vor dem Installieren der Motherboard-Komponenten oder dem Ändern von Motherboard-Einstellungen folgende Vorsichtsmaßnahmen. • Ziehen Sie das Netzkabel aus der Steckdose heraus, bevor Sie eine Komponente anfassen. • Tragen Sie vor dem Anfassen von Komponenten eine geerdete Manschette, oder berühren Sie einen geerdeten Gegenstand bzw.

  • Seite 17: Motherboard-Übersicht

    Schraubenlöcher Stecken Sie acht (8) Schrauben in die eingekreisten Löcher, um das Motherboard am Gehäuse zu befestigen. Ziehen Sie die Schrauben nicht zu fest! Das Motherboard könnte sonst beschädigt werden. Diese Seite in Richtung Rückseite des Computergehäuses platzieren ASUS M4A78-HTPC...

  • Seite 18: Motherboard-Layout

    1.5.3 Motherboard-Layout 1.5.4 Layout-Inhalt Anschlüsse/Jumper/Steckplätze Seite ATX-Netzanschlüsse (24-pol. EATXPWR, 4-pol. ATX12V) 1-22 CPU-Sockel AM2+/AM2 CPU-, Gehäuse- und Netzteillüfteranschlüsse 1-21 (4-pol. CPU_FAN, 3-pol. CHA_FAN1-2, 3-pol. PWR_FAN) DDR2 DIMM-Steckplätze 1-10 Serial ATA-Anschlüsse (7-pol. SATA1-5) 1-24 IDE-Anschluss (40-1 pol. PRI_IDE) 1-23 Onboard-LED (SB_PWR) RTC RAM löschen (CLRTC) 1-17 Systemtafelanschluss (10-1 pol.

  • Seite 19: Zentralverarbeitungseinheit (Cpu)

    Stecken Sie die CPU vorsichtig in den Sockel, bis sie einrastet. Die CPU passt nur in eine Richtung ein. Stecken Sie die CPU nicht mit übermäßiger Kraft in den Steckplatz ein, um ein Verbiegen der Sockelkontaktstifte und Schäden an der CPU zu vermeiden. Kleines Dreieck Goldenes Dreieck ASUS M4A78-HTPC...

  • Seite 20: Installieren Von Cpu-Kühlkörper Und Lüfter

    Wenn die CPU eingesteckt ist, drücken Sie den Sockelhebel herunter, um die CPU zu fixieren. Der Hebel rastet mit einem Klicken an der Seite ein, wenn er korrekt heruntergedrückt wurde. Installieren Sie den CPU-Kühlkörper und -Lüfter nach den Anweisungen, die der Verpackung beigelegt sind.
  • Seite 21 Lüfter auf dem Modul zu installieren. Wenn Kühlkörper und Lüfter installiert sind, verbinden Sie das CPU-Lüfterkabel mit dem CPU_FAN-Anschluss auf dem Motherboard. Vergessen Sie nicht, die Lüfterkabel mit den Lüfteranschlüssen zu verbinden! Hardwareüberwachungsfehler können auftreten, wenn Sie vergessen, die Verbindung vorzunehmen. ASUS M4A78-HTPC...

  • Seite 22: Systemspeicher

    Systemspeicher 1.7.1 Übersicht Das Motherboard ist mit vier Double Data Rate 2 (DDR2) Dual Inline Memory Module (DIMM)-Steckplätzen ausgestattet. Ein DDR2-Modul hat die selben Abmessungen wie ein DDR DIMM-Modul, verwendet aber 240 Pole im Gegensatz zu einem 184-pol. DDR DIMM- Modul.
  • Seite 23 4096MB(Kit of 2) DS N/A Heat-Sink Package 5-5-5-15 • (1066-5-5-5-15) Durch die AM3/AM2+ Prozessorbeschränkungen wird nur ein DDR2-1066-DIMM pro Kanal unterstützt. Wenn vier DDR2-1066-DIMMs eingebaut wurden, laufen alle DIMMs standardmäßig unter 800MHz, um die Systemstabilität zu gewährleisten. 1-11 ASUS M4A78-HTPC...
  • Seite 24 DDR2-800MHz DIMM-Sockel Unterstützung Chip- Takt Anbieter Artikelnummer Größe Chip-Nr. Spanng (Optional) Marke Dimm (Bios) Apacer 78.91G9I.9K5 512MB APACER AM4B5708JQJS8E • • Apacer 78.01GA0.9K5 1024MB APACER AM4B5808CQJS8E • • • Apacer 78.01GA0.9L5 1024MB Apacer AM4B5808FEWS8E 5(800-5-5-5-18) • • • Apacer 78.A1GA0.9K4 2048MB DS APACER AM4B5808CQJS8E...
  • Seite 25 4096MB(Kit of 2) DS N/A Heat-Sink Package 4-4-4-12 • • • Silicon SP001GBLRU800S02 1024MB S-POWER 10YR9N3 5(5-5-5-15) • • • Power Silicon SP002GBLRU800S02 2048MB DS S-POWER 10YR9N3 5(5-5-5-15) • Power UMAX D48002GP1-73BEB 2048MB DS UMAX U2S24D30TP-8E 800-5-5-5-15 • • • 1-13 ASUS M4A78-HTPC...
  • Seite 26 Steckplätze gesteckt werden. • C*: Unterstützt vier Module, die als zwei Paare einer Dual Channel- Speicherkonfiguration in die beiden gelben und die beiden schwarzen Steckplätze gesteckt werden. Die neueste QVL finden Sie auf der ASUS-Webseite. 1-14 Kapitel 1: Produkteinführung...

  • Seite 27: Installieren Eines Dimms

    DIMM-Steckplatz zu entriegeln. Halten Sie das DIMM-Modul beim Drücken der Haltebügel leicht mit Ihren Fingern fest. Das DIMM-Modul könnte plötzlich herausspringen und beschädigt werden. DDR2 DIMM-Kerbe Entfernen Sie das DIMM-Modul vom Steckplatz. 1-15 ASUS M4A78-HTPC...

  • Seite 28: Erweiterungssteckplätze

    Erweiterungssteckplätze Später wollen Sie eventuell Erweiterungskarten installieren. Folgende Unterabschnitte beschreiben diese Steckplätze und die von ihnen unterstützen Erweiterungskarten. Das Netzkabel muss unbedingt vor der Installation oder dem Entfernen der Erweiterungskarten ausgesteckt werden. Ansonsten können Sie sich verletzen und die Motherboardkomponenten beschädigen. 1.8.1 Installieren einer Erweiterungskarte So installieren Sie eine Erweiterungskarte:...

  • Seite 29: Jumper

    BIOS stellt automatisch die Standardwerte für die Parametereinstellungen wieder her. • Aufgrund von Chipsatzbeschränkungen muss das Netzteil abgeschaltet werden, bevor Sie die C.P.R.Funktion nutzen. Schalten Sie das Netzteil ab oder ziehen Sie das Kabel ab, bevor Sie das System neu starten. 1-17 ASUS M4A78-HTPC...

  • Seite 30: Anschlüsse

    1.10 Anschlüsse 1.10.1 Rücktafelanschlüsse Koaxialer S/PDIF-Ausgang. Dieser Anschluss verbindet über ein koaxiales S/PDIF- Kabel mit externen Audiogeräten. Video Graphics Adapter (VGA)-Anschluss. Dieser 15-pol. Anschluss ist für einen VGA-Bildschirm oder andere VGA-kompatible Geräte gedacht. USB 2.0-Anschlüsse 3 und 4. Die zwei 4-pol. Universal Serial Bus (USB)-Anschlüsse nehmen USB 2.0-Geräte auf.

  • Seite 31: Audio 2-, 4-, 6- Oder 8-Kanalkonfiguration

    DVI-I-Ausgang. Dieser Anschluss nimmt DVI-I-kompatible Geräte auf und ist HDCP- konform für Wiedergabe von HD DVDs, Blu-Ray Disks und anderen geschützten Inhalten. HDMI-Ausgang. Dieser Anschluss ist für die High-Definition Multimedia Interface (HDMI)-Schnittstelle gedacht. Optischer S/PDIF-Ausgang. Dieser Anschluss verbindet über ein optisches S/PDIF- Kabel mit externen Audiogeräten. 1-19 ASUS M4A78-HTPC...
  • Seite 32 Dual-Anzeigetabelle Diese Tabelle zeigt an, ob die Dual-Anzeige, die Sie verwenden wollen, unterstützt wird. Dual-Anzeigeausgang Unterstützt Nicht unterstützt DVI + D-Sub • HDMI + D-Sub • DVI + HDMI • Wiedergabe von HD DVD und Blu-Ray-Disks Für eine bessere Wiedergabequalität empfehlen wir Ihnen, dass Sie den Systemanforderungen in den folgenden Tabellen folgen.

  • Seite 33: Fehlerbehebung Bei Falschem Hdtv-Bildverhältnis

    DFP resolution“ an. Die Funktion Scaling Options des Elements DTV (HDMI™) 1 im ATI CATALYST Control Center lässt sich nur einstellen, wenn die HDTV-Auflösung auf 480i, 720i, oder 1080i eingestellt ist. 1-21 ASUS M4A78-HTPC...

  • Seite 34: Interne Anschlüsse

    Vergessen Sie nicht, die Lüfterkabel mit den Lüfteranschlüssen zu verbinden. Eine unzureichende Belüftung innerhalb des Systems kann die Motherboard-Komponenten beschädigen. Dies sind keine Jumper! Setzen Sie KEINE Jumpersteckbrücke auf die Lüfteranschlüsse! Nur die Anschlüsse CPU_FAN und CHA_FAN1-2 unterstützen die ASUS Q-FAN 2- Funktion. 1-22 Kapitel 1: Produkteinführung...
  • Seite 35 Sie ein System mit vielen stromverbrauchenden Geräten einrichten. Das System wird möglicherweise instabil oder kann nicht booten, wenn die Stromversorgung nicht ausreicht. • Wenn Sie sich über die Mindeststromanforderungen Ihres Systems nicht sicher sind, hilft Ihnen evtl. der Recommended Power Supply Wattage Calculator unter http://support.asus.com/PowerSupplyCalculator/PSCalculator.aspx?SLanguage=de-de. 1-23 ASUS M4A78-HTPC...
  • Seite 36 IDE-Anschluss (40-1 pol. PRI_IDE) Der integrierte IDE-Anschluss nimmt ein Ultra DMA 133/100/66-Signalkabel auf. Jedes Ultra DMA 133/100/66-Signalkabel hat drei Anschlüsse: blau, schwarz, und grau. Verbinden Sie den blauen Anschluss mit dem IDE-Anschluss des Motherboards, und wählen Sie aus den folgenden Modi, um das Gerät zu konfigurieren. Laufwerksjumper-Einstellung Gerätemodus Kabelanschluss...
  • Seite 37 • Genauere Instruktionen zum Konfigurieren von RAID 0, RAID 1 und RAID 10 finden Sie im RAID-Benutzerhandbuch auf der Support-DVD. • Wenn Sie mit diesen Anschlüssen ein Serial ATA RAID-Set erstellen wollen, stellen Sie das Element Onchip SATA Type im BIOS auf [RAID]. Details siehe Seite 2-8. 1-25 ASUS M4A78-HTPC...
  • Seite 38 Systemtafelanschluss (10-1 pol. PANEL) Dieser Anschluss unterstützt mehrere Gehäusegebundene Funktionen. • Systemstrom-LED (2-pol. PLED) Dieser 2-pol. Anschluss wird mit der System-Strom-LED verbunden. Verbinden Sie das Strom-LED-Kabel vom Computergehäuse mit diesem Anschluss. Die System-Strom- LED leuchtet, wenn Sie das System einschalten. Sie blinkt, wenn sich das System im Energiesparmodus befindet.
  • Seite 39 Das USB 2.0-Modul muss separat erworben werden. Audionetzanschluss (4-pol. Audio_PWR) Dieser Anschluss ist für einen 4-pol. Netzstecker einer Stromversorgung. Verbinden Sie für bessere Klangqualität einen Netzstecker mit diesem Audionetzanschluss. Um elektrische Störungen zu vermeiden, verbinden Sie das Stromkabel nicht gleichzeitig mit anderen Geräten. 1-27 ASUS M4A78-HTPC...
  • Seite 40 Audioanschluss für optisches Laufwerk (4-pol. CD) Mit diesem Anschluss können Sie Stereo-Audiosignale von Quellen wie CD-ROM- Laufwerken, dem TV-Tuner, oder MPEG-Karten empfangen. Digitaler Audioanschluss (4-1 pol. SPDIF_OUT) Dieser Anschluss ist für einen zusätzlichen Sony/Philips Digital Interface (S/PDIF)- Anschluss gedacht. Das S/PDIF-Modul muss separat erworben werden. 1-28 Kapitel 1: Produkteinführung...
  • Seite 41 • Wenn Sie ein High-Definition Fronttafelaudiomodul mit diesem Anschluss verbinden wollen, muss das Element Front Panel Select im BIOS auf [HD] eingestellt sein; wenn Sie ein AC`97 Fronttafelaudiomodul anschließen wollen, stellen Sie das Element auf [AC97]. Details siehe Seite 2-15. 1-29 ASUS M4A78-HTPC...

  • Seite 42: Asus Q-Connector (Systemtafel)

    ASUS Q-Connector (Systemtafel) Mit dem ASUS Q-Connector können Sie Gehäusefronttafelkabel in nur wenigen Schritten anschließen und entfernen. Folgen Sie den nachstehenden Anweisungen, um ASUS Q- Connector zu installieren. Verbinden Sie die Kabel des Fronttafelanschlusses mit dem ASUS Q- Connector. Beziehen Sie sich für die Poldefinitionen auf die Angaben am Q-Connector und stimmen Sie sie auf die passenden Fronttafelkabel ab.

  • Seite 43: Software-Unterstützung

    • Der Inhalt der Support-DVD kann jederzeit und ohne Ankündigung geändert werden. Bitte besuchen Sie für Updates die ASUS-Webseite unter www.asus.com. • Detaillierte Software-Anweisungen finden Sie im Menü Manual auf der Support-DVD oder laden Sie das neuste Software-Handbuch von der ASUS-Webseite www.asus.com herunter. Ausführen der Support-DVD Legen Sie die Support-DVD in das optische Laufwerk.

  • Seite 44: Asus Home Theater Gate

    Installieren Sie Home Theater Gate von der Motherboard Support-DVD. Zum Aufrufen von Home Theater Gate klicken Sie auf Start > Alle Programme > ASUS > ASUS Home Theater Gate > ASUS Home Theater Gate 1.xx.xx. Das Home Theater Gate-Hauptfenster erscheint.

  • Seite 45: Verwendung Der Fernsteuerung (Nur Rc Edition)

    Verwendung der Fernsteuerung (nur RC Edition) Nutzen sie die Fernsteuerung, um ASUS Home Theater aufzurufen und Medien- Anwendungen zu starten. Bevor Sie die Fernsteuerung nutzen, verbinden Sie den IR-Empfänger mit dem USB 2.0 Anschluss 1 oder 2. Ton aus An/Aus* Wiedergabe/Pause Rücklauf...
  • Seite 46 1-34 Kapitel 1: Produkteinführung...

  • Seite 47: Kapitel 2: Bios-Informationen

    So installieren Sie ASUS Update: Legen Sie die Support-DVD in das optische Laufwerk ein. Das Menü Drivers erscheint. Klicken Sie auf die Auswahl Utilities und danach auf Install ASUS Update. Folgen Sie den Bildschirmanweisungen, um die Installation abzuschließen. Beenden Sie alle Windows -Anwendungen, bevor Sie das BIOS mit Hilfe dieses ®...

  • Seite 48: Asus Ez Flash 2-Programm

    Folgen Sie den Bildschirmanweisungen, um die Aktualisierung zu beenden. 2.1.2 ASUS EZ Flash 2-Programm Mit ASUS EZ Flash 2 können Sie das BIOS ohne eine Bootdiskette oder ein auf dem Betriebssystem basierendes Programm aktualisieren. Laden Sie die neuste BIOS-Datei von der ASUS-Webseite unter www.asus.com herunter, bevor Sie dieses Programm verwenden.

  • Seite 49: Asus Crashfree Bios 3-Programm

    2.1.3 ASUS CrashFree BIOS 3-Programm ASUS CrashFree BIOS 3 ist ein Auto-Wiederherstellungs-Dienstprogramm, das Ihnen erlaubt, die BIOS-Datei wiederherzustellen, falls sie versagt oder während des Aktualisierungsvorgangs beschädigt wurde. Sie können eine beschädigte BIOS-Datei über die Motherboard Support- DVD oder ein USB-Flashlaufwerk mit der aktuellen BIOS-Datei aktualisieren.

  • Seite 50: Bios-Menübildschirm

    Menü. Siehe Abschnitt 2.9 Exit-Menü. • Die in diesem Abschnitt angezeigten BIOS-Setup-Bildschirme dienen nur als Referenz und können u.U. von dem, was Sie auf dem Bildschirm sehen, abweichen. • Besuchen Sie die ASUS-Webseite www.asus.com, um die neueste BIOS-Datei für Ihr Motherboard herunterzuladen. 2.2.1 BIOS-Menübildschirm...

  • Seite 51: Navigationstasten

    Element in der Menüleiste aus. Das gewählte Element wird markiert. • Die in diesem Kapitel gezeigten BIOS-Setup-Anzeigen sind nur zur Orientierung gedacht und können sich u.U. von den tatsächlichen Darstellungen auf Ihrem Bildschirm unterscheiden. • Besuchen Sie die ASUS-Webseite unter www.asus.com, um die neuesten BIOS- Informationen herunterzuladen. 2.2.3 Navigationstasten In der unteren rechten Ecke eines Menübildschirms werden Navigationstasten für das...

  • Seite 52: Main-Menü

    Main-Menü Das Main-Menü erscheint und gibt Ihnen einen Überblick über die Grundinformationen zum System, wenn Sie das BIOS Setupprogramm öffnen. Im Abschnitt 2.2.1 BIOS-Menübildschirm finden Sie Informationen zu Menüelementen und Navigationsanweisungen. BIOS SETUP UTILITY Main Advanced Power Boot Tools Exit System Time [10:17:30] Use [ENTER], [TAB]...

  • Seite 53: Sata 1-5/Esata

    Hier können Sie die Multi-Sektorenübertragungen aktivieren oder deaktivieren. Die Datenübertragung von und zu einem Gerät geschieht in mehreren Sektoren auf einmal, wenn Sie [Auto] wählen. Die Datenübertragung von und zu einem Gerät geschieht jedes Mal nur in einem Sektor, wenn Sie [Disabled] wählen. Konfigurationsoptionen: [Disabled] [Auto] ASUS M4A78-HTPC...

  • Seite 54: Sata Configuration

    PIO Mode [Auto] Hier können Sie den PIO-Modus auswählen. Konfigurationsoptionen: [Auto] [0] [1] [2] [3] [4] DMA Mode [Auto] Hier können Sie den DMA-Modus auswählen. Konfigurationsoptionen: [Auto] SMART Monitoring [Auto] Hier können Sie die Smart-Überwachung (die Self Monitoring Analysis and Report- Technologie) einstellen.

  • Seite 55: Advanced-Menü

    Einstellung von GPU Engine-Takt. Benutzen Sie die Tasten <+> und <->, um den Wert einzustellen. Sie können den gewünschten Wert auch über die Zifferntastatur eingeben. Gültige Werte liegen zwischen 500 und 999. PCIE OverClocking [Auto] Ermöglicht die Auswahl von PCIE Übertaktungsoptionen. Konfigurationsoptionen: [Auto] [Manual] ASUS M4A78-HTPC...
  • Seite 56 PCIE Clock [xxx] Dieses Element erscheint nur, wenn das Element PCIE OverClocking auf [Manual] eingestellt wurde und erlaubt die Einstellung der PCIE-Frequenz. Benutzen Sie die Tasten <+> und <->, um den Wert einzustellen. Sie können den gewünschten Wert auch über die Zifferntastatur eingeben. Gültige Werte liegen zwischen 100 und 150. Processor Frequency Multiplier [Auto] Hier können Sie das Verhältnis zwischen Prozessor-Kerntakt und FSB-Frequenz einstellen.
  • Seite 57 Config. zu [DCT 0] oder [Both] setzen. DCT0:CKE drive strength [Auto] Konfigurationsoptionen: [Auto] [1x] [1.25x] [1.5x] [2x] DCT0:CS/ODT drive strength [Auto] Konfigurationsoptionen: [Auto] [1x] [1.25x] [1.5x] [2x] DCT0:Address/Command drive str [Auto] Konfigurationsoptionen: [Auto] [1x] [1.25x] [1.5x] [2x] 2-11 ASUS M4A78-HTPC...

  • Seite 58: Cpu Configuration

    DCT0:MEMCLK drive strength [Auto] Konfigurationsoptionen: [Auto] [0.75x] [1x] [1.25x] [1.5x] DCT0:Data drive strength [Auto] Konfigurationsoptionen: [Auto] [0.75x] [1x] [1.25x] [1.5x] DCT0:DQS drive strength [Auto] Konfigurationsoptionen: [Auto] [0.75x] [1x] [1.25x] [1.5x] DCT0:Processor on-die terminat [Auto] Konfigurationsoptionen: [Auto] [300 ohms +/- 20%] [150 ohms +/- 20%] [75 ohms +/- 20%] Die folgenden Unterelemente erscheinen nur, wenn Sie das Element DCT0/DCT1 Strength Config.

  • Seite 59: Chipset

    Hier können Sie Neuaufteilung des Speichers von Software rund um den reservierten Speicherbereich einstellen. Konfigurationsoptionen: [Disabled] [Enabled] DCT Unganged Mode [Auto] Aktiviert oder deaktiviert den Unganged-DRAM-Modus. Konfigurationsoptionen: [Auto] [Always] Power Down Enable [Enabled] Aktiviert oder deaktiviert den DDR Power Down-Modus. Konfigurationsoptionen: [Disabled] [Enabled] 2-13 ASUS M4A78-HTPC...
  • Seite 60 ECC Configuration ECC Mode [Disabled] DRAM ECC ermöglicht es der Hardware, Speicherfehler zu erkennen und zu beheben. Stellen Sie dieses Element auf [Basic] [Good] oder [Max], um automatische Einstellung festzulegen. Unter [Super] können Sie das Unterelement DRAM BG Scrub manuell einstellen.

  • Seite 61: Onboard Devices Configuration

    Konfigurationsoptionen anzeigen zu lassen. Die Elemente Module Version und USB Devices Enabled zeigen die automatisch ermittelten Werte an. None wird angezeigt, wenn kein USB-Gerät erkannt wurde. USB Functions [Enabled] Aktiviert oder deaktiviert die USB-Funktionen. Konfigurationsoptionen: [Disabled] [Enabled] 2-15 ASUS M4A78-HTPC...

  • Seite 62: Power-Menü

    USB 2.0 Controllers [Enabled] Aktiviert oder deaktiviert die USB 2.0 Controller. Konfigurationsoptionen: [Disabled] [Enabled] Legacy USB Support [Auto] Hier können Sie die Unterstützung für USB-Geräte auf älteren Betriebssystemen aktivieren oder deaktivieren. Die [Auto]-Einstellung veranlasst das System, beim Starten nach USB- Geräten zu suchen.

  • Seite 63: Acpi 2.0 Support

    Wählen Sie Ignored, wenn Sie die erkannten Lüfterdrehzahlen nicht anzeigen lassen möchten. VCORE / 3.3V / 5V / 12V Voltage Die integrierte Hardware-Überwachung erkennt den Spannungsstatus automatisch über den integrierten Spannungsregler. Wählen Sie Ignored, wenn Sie die erkannte Spannung nicht anzeigen lassen möchten. 2-17 ASUS M4A78-HTPC...

  • Seite 64: Boot-Menü

    CPU Q-Fan Function [Enabled] Hier können Sie die CPU Q-Fan-Funktion zum automatischen Einstellen der Lüftergeschwin- digkeit für einen effizienteren Betrieb einstellen. Konfigurationsoptionen: [Disabled] [Enabled] Select Fan Type: [PWM Fan] Dieses Element erscheint nur, wenn Sie das Element der Funktion CPU Q-Fan Function auf [Enabled] setzen, um den auf den Motherboard installierten Prozessorlüfter auswählen zu können.

  • Seite 65: Boot Device Priority

    Full Screen Logo [Enabled] Hier können Sie die Anzeige eines Vollbildschirm-Logos aktivieren oder deaktivieren. Konfigurationsoptionen: [Disabled] [Enabled] Wählen Sie [Enabled] für dieses Element, um die ASUS MyLogo2™-Funktion zu verwenden. AddOn ROM Display Mode [Force BIOS] Hier können Sie den Anzeigemodus für optionales ROM einstellen.

  • Seite 66: Change User Password

    Bestätigen Sie bei der Aufforderung das Kennwort. Die Meldung Password Installed erscheint, nachdem Sie das Kennwort erfolgreich eingerichtet haben. Um das Supervisor-Kennwort zu ändern, folgen Sie bitte den selben Schritten zur Einstellung eines Benutzerkennwortes. Um das Supervisor-Kennwort zu entfernen, wählen Sie bitte Change Supervisor Password und drücken anschließend die Eingabetaste.

  • Seite 67: Tools-Menü

    2.7.1 ASUS EZ Flash 2 Hier können Sie ASUS EZ Flash 2 ausführen. Wenn Sie auf <OK> drücken, erscheint eine Bestätigungsnachricht. Wählen Sie mit der linken/rechten Pfeiltaste zwischen [Yes] oder [No] und drücken Sie auf <OK>, um Ihre Wahl zu bestätigen.

  • Seite 68: Exit-Menü

    Exit-Menü Die Elemente im Exit-Menü gestatten Ihnen, die optimalen oder abgesicherten Standardwerte für die BIOS-Elemente zu laden, sowie Ihre Einstellungsänderungen zu speichern oder zu verwerfen. BIOS SETUP UTILITY Main Advanced Power Boot Tools Exit Exit Options Exit system setup after saving the Exit &...

  • Seite 69: Asus Kontaktinformationen

    Telefon +1-510-739-3777 +1-510-608-4555 Webseite usa.asus.com Technische Unterstützung Telefon +1-812-282-2787 Support-Fax +1-812-284-0883 Online-Support support.asus.com ASUS COMPUTER GmbH (Deutschland und Österreich) Addresse Harkort Str. 21-23, D-40880 Ratingen, Deutschland +49-2102-959911 Webseite www.asus.de Online-Kontakt www.asus.de/sales Technische Unterstützung Telefon (Komponenten) +49-1805-010923* Telefon (System/Note/Eee/LCD) +49-1805-010920* Support-Fax...
