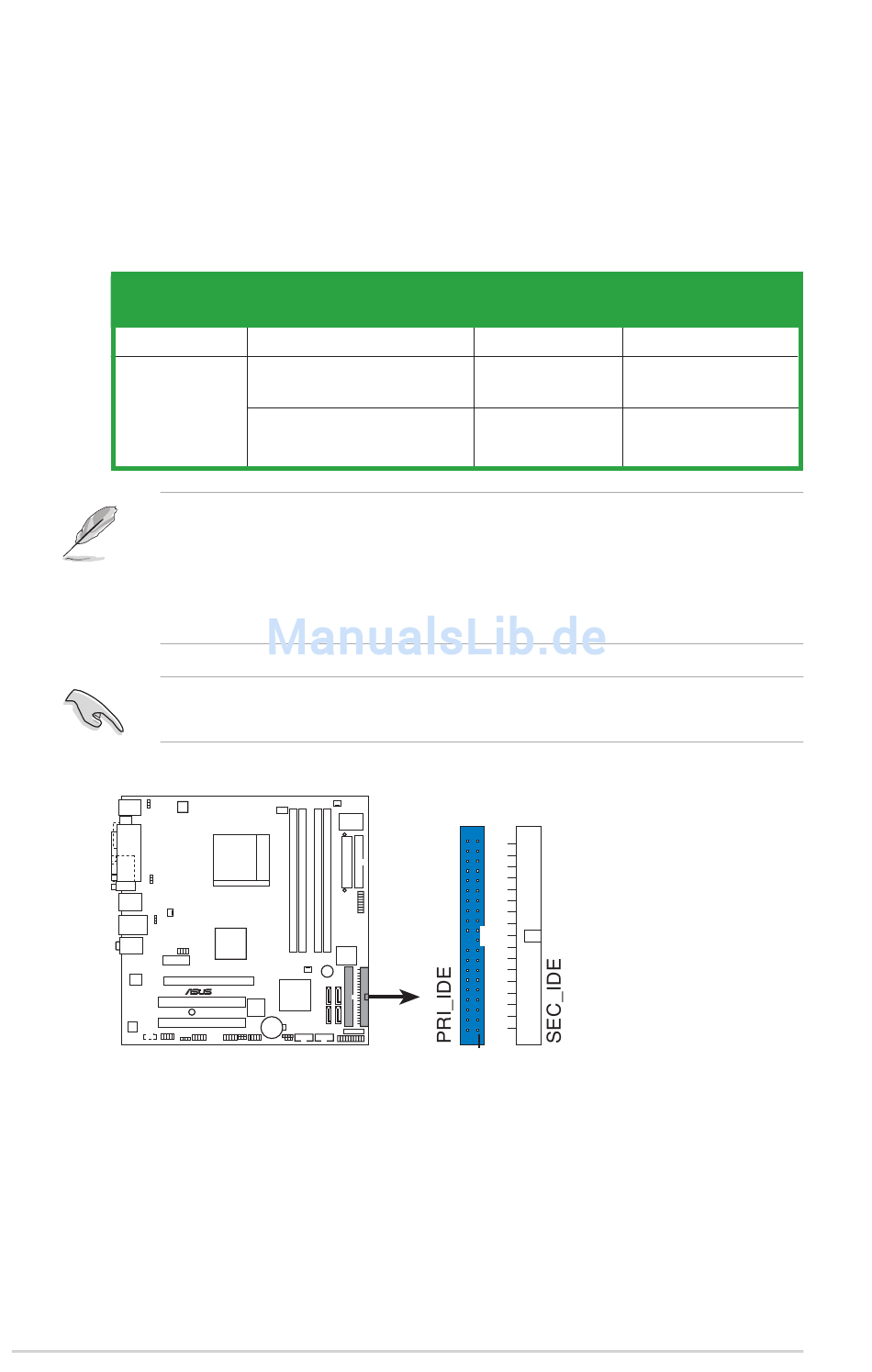

IDE-Anschlüsse (40-1 pol. PRI_IDE; 40-1 pol. SEC_IDE)
Die integrierten IDE-Anschlüsse nehmen Ultra DMA (133/100/66)-
Signalkabel auf. Jedes Ultra DMA 133/100/66-Signalkabel hat drei
Anschlüsse: blau, schwarz, und grau. Verbinden Sie den blauen Anschluss
mit dem IDE-Anschluss des Motherboards, und wählen Sie aus den
folgenden Modi, um das Gerät zu konfi gurieren.
Ein Laufwerk
Zwei Laufwerke
•
•
Falls einer der Gerätejumper auf "Cable-select" eingestellt ist, müssen
die anderen Gerätejumper ebenfalls so eingestellt werden.
M2NPV-VM IDE-Anschlüsse
1-26
Laufwerksjumper
Cable-Select oder Master
Cable-Select
Master
Slave
Der Pol 20 entfällt am IDE-Anschluss, damit er zum abgedeckten
Loch auf dem Ultra DMA-Kabelanschluss passt. Dies verhindert eine
falsche Einsteckrichtung beim Anschließen des IDE-Kabels.
Verwenden Sie für Ultra DMA 133/100/66 IDE-Geräte ein 80-adriges
IDE-Kabel.
M2NPV-VM
®
Laufwerks-
modus
-
Master
Slave
Master
Slave
HINWEIS: Richten Sie die rote
(Zickzack-)Markierung des IDE-
Flachbandkabels auf PIN 1 aus.
PIN 1
Kapitel 1: Produkteinführung
Kabelanschluss
Schwarz
Schwarz
Grau
Schwarz oder grau
