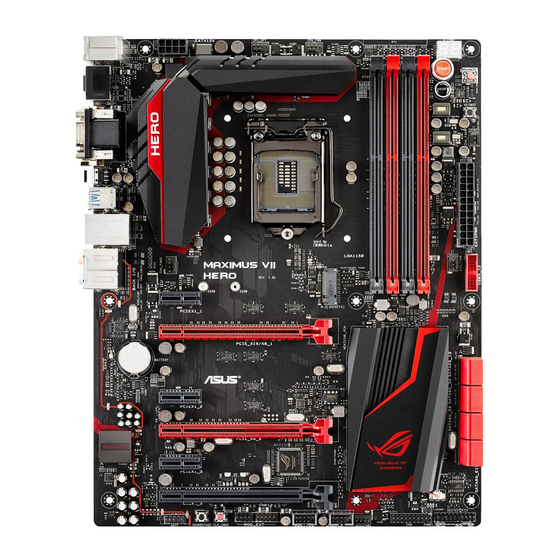

Asus MAXIMUS VII HERO Bedienungsanleitung

Motherboard
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

MAXIMUS VII
HERO

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Asus MAXIMUS VII HERO

Inhaltszusammenfassung für Asus MAXIMUS VII HERO

  • Seite 1 MAXIMUS VII HERO...
  • Seite 2 Form reproduziert, übertragen, transkribiert, in Wiederaufrufsystemen gespeichert oder in jegliche Sprache übersetzt werden, abgesehen von vom Käufer als Sicherungskopie angelegter Dokumentation. Die Produktgarantie erlischt, wenn (1) das Produkt ohne schriftliche Genehmigung von ASUS repariert, modifiziert oder geändert wird und wenn (2) die Seriennummer des Produkts unkenntlich gemacht wurde oder fehlt.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Sicherheitsinformationen ....................vi Über dieses Handbuch ....................vii MAXIMUS VII HERO-Spezifikationsübersicht ............. ix Verpackungsinhalt ......................xiii Installationswerkzeuge und Komponenten ............... xiv Kapitel 1: Produkteinführung Sonderfunktionen ..................1-1 1.1.1 Leistungsmerkmale des Produkts ..........1-1 1.1.2 ROG-Gaming-Merkmale ..............1-3 1.1.3 ROG-Sonderfuktionen: ..............1-4 1.1.4...
  • Seite 4 3.6.9 Netzwerk-Stack ................3-40 3.6.10 ROG-Effekte ..................3-40 Monitor-Menü ....................3-41 Boot Menü ....................3-44 Tools-Menü ....................3-50 3.9.1 ASUS EZ Flash 2 Utility ............... 3-50 3.9.2 ROG Secure Erase ..............3-50 3.9.3 Grafikkarteninformationen ............3-52 3.9.4 ASUS-Übertaktungsprofil ............. 3-52 3.9.5...
  • Seite 5 DTS Connect ....................4-27 Sonic Radar II ....................4-28 GameFirst III ....................4-30 KeyBot ......................4-33 4.10 ASUS Media Streamer ................. 4-35 4.11 ASUS Disk Unlocker (ASUS-Datenträgerfreigabe) ......... 4-37 4.12 RAMDisk ....................... 4-38 4.13 MemTweakIt ....................4-41 4.14 ROG CPU-Z ....................4-43 Kapitel 5: RAID-Unter RAID Konfigurationen ...................

  • Seite 6: Sicherheitsinformationen

    Sicherheitsinformationen Elektrische Sicherheit • Um die Gefahr eines Stromschlags zu verhindern, ziehen Sie die Netzleitung aus der Steckdose, bevor Sie das System an einem anderen Ort aufstellen. • Beim Anschließen oder Trennen von Geräten an das oder vom System müssen die Netzleitungen der Geräte ausgesteckt sein, bevor die Signalkabel angeschlossen werden.

  • Seite 7: Über Dieses Handbuch

    Wo finden Sie weitere Information In den folgenden Quellen finden Sie weitere Informationen, sowie Produkt und Software- Updates. ASUS Webseite Die ASUS Webseite (www.asus.com) enthält aktualisierte Informationen über ASUS Hardware und Softwareprodukte. Optionale Dokumentation Ihr Produktpaket enthält möglicherweise optionale Dokumente, wie z.B. Garantiekarten, die von Ihrem Händler hinzugefügt wurden.

  • Seite 8: Anmerkungen Zu Diesem Handbuch

    Anmerkungen zu diesem Handbuch Um sicherzustellen, dass Sie die richtigen Schritte ausführen, beachten Sie die folgenden Symbole, die in diesem Handbuch benutzt werden. GEFAHR/WARNUNG: Informationen zur Vermeidung von Verletzungen beim Versuch, eine Aufgabe abzuschließen. ACHTUNG: Informationen, um Schäden an den Komponenten zu vermeiden, beim Ausführen einer Aufgabe WICHTIG: Anweisungen, denen Sie folgen MÜSSEN, um die Aufgabe zu vollenden.

  • Seite 9: Maximus Vii Hero-Spezifikationsübersicht

    Unterstützt 22nm CPU Unterstützt Intel Turbo Boost Technologie 2.0 * Die Unterstützung der Intel Turbo Boost Technologie 2.0 ist abhängig vom CPU-Typ. * Siehe www.asus.com für die Intel CPU Support Liste Chipsatz Intel Z97 Express Chipsatz Dual-Kanal-Speicherarchitektur 4 x DIMM, max. 32GB, DDR3 3200 (O.C.) / 3100 (O.C.) / 3000 (O.C.) / 2933 (O.C.) / 2800 (O.C.) / 2666 (O.C.) / 2600 (O.C.) / 2500 (O.C.)

  • Seite 10: Audio Ausstattung

    2 x USB 5.0 Anschlüsse (4 Anschlüsse am Mittelboard, 3 Anschlüsse auf der Rückseite)** * Unterstützt ASUS USB 3.0 Boost, UASP-Standard an Intels nativem USB 3.0 wird nur unter Windows 8/8.1 unterstützt. ** 1 x USB 2.0-Port (USB13), gemeinsame Nutzung mit ROG- Erweiterungsanschluss (ROG_EXT).
  • Seite 11 - ASUS EZ Flash 2 - ASUS C.P.R. (CPU-Parameter-Abruf) MemOK! ASUS Q-Design - ASUS Q-Code - ASUS Q-Shield - ASUS Q-Connector - ASUS Q-LED (CPU, DRAM, VGA, Boot Gerät LED) - ASUS Q-Slot - ASUS Q-DIMM (Fortsetzung auf der nächsten Seite)
  • Seite 12 MAXIMUS VII HERO-Spezifikationsübersicht 1 x USB 3.0 Anschluss (unterstützt zusätzliche 2 USB 3.0 Anschlüsse) 3 x USB 2.0-Anschlüsse (unterstützen zusätzliche fünf USB 2.0-Ports, ein Anschluss wird gemeinsam mit ROG_EXT-Stiftleiste genutzt) 1 x ROG-Erweiterungsstiftleiste (ROG_EXT) 8 x SATA 6Gb/s Stecker 1 x CPU-Lüfteranschluss (4-polig) 1 x 4-poliger CPU-Lüfteranschluss (optional)

  • Seite 13: Verpackungsinhalt

    Verpackungsinhalt Stellen Sie sicher, dass Ihr Motherboard-Paket die folgenden Artikel enthält. Motherboard ROG MAXIMUS VII HERO 3 x 2-in-1 SATA 6 6 Gb/s Kabel Kabel 1 x SLI-Brücke 1 x E/A-Abdeckung 1 x 12-in-1-ROG-Kabeletikett Zubehör 1 x 2-in-1 Q-Anschluss Set 1 x ROG-Türhänger...

  • Seite 14: Installationswerkzeuge Und Komponenten

    Installationswerkzeuge und Komponenten 1 Tüte mit Schrauben Philips (Kreuz)-Schreubenzieher PC Gehäuse Netzteil Intel LGA 1150 CPU CPU-Lüfter, kompatibel mit Intel LGA 1150 DDR3 DIMM SATA Festplattenlaufwerk SATA optisches Laufwerk (optional) Grafikkarte (optional) Das Werkzeug und die Komponenten, in der Tabelle aufgelistet, sind nicht im Motherboard- Paket enthalten.

  • Seite 15: Kapitel 1: Produkteinführung

    PCIe 1.0/2.0 Geräten. SLI/CrossFire™ auf Verlangen Dieses Motherboard verfügt über einen einzigartigen PCIe 3.0-Bridge-Chip zur Unterstützung von Multi-GPU-SLI/CrossFireX™-Grafikkarten für beispiellose Gaming-Leistung. Basierend auf Intels Z97-Plattform optimiert dieses Motherboard die PCIe-Zuweisung zur Unterstützung mehrerer GPUs – 2-Quad-GPU-SLI- oder CrossFireX™-Konfigurationen. ASUS MAXIMUS VII HERO...

  • Seite 16: Unterstützung

    M.2 Unterstützung Dieses Motherboard verfügt über einen M.2-Steckplatz, der die Bandbreite gemeinsam mit dem PCIe-x2-Steckplatz zur Beschleunigung der Datenübertragung bis 10 Gb/s nutzt. Dies hilft, die Leistung Ihres SSD (Solid State Drive) zu verbessern, die nur dem Betriebssystem gewidmet sind. Der M.2-Steckplatz bietet zudem Unterstützung eines schnelleren Zugriffs auf Daten und Applikationen und ermöglicht schnelleres Aufwecken Ihres Systems.

  • Seite 17: Rog-Gaming-Merkmale

    SenseAmp ist die Einstellung Ihrer hochqualitativen Kopfhörer so einfach wie das Anschließen. GameFirst III ASUS GameFirst III ist eine Netzwerkverwaltungssoftware, die zur Priorisierung der Nutzeranforderungen über vier voreingestellte Paket-priorisierte Profile (Optimization (Optimierung), Game (Spiel), Media Streaming (Medienstreaming) und File Sharing (Dateifreigabe)) verfügt.

  • Seite 18: Rog-Sonderfuktionen

    Dienstprogrammen hin und her zuschalten. USB 3.0 Boost ASUS USB 3.0 Boost, welcher USB 3.0 standard UASP (USB Attached SCSI Protocol) unterstützt, steigert die Geschwindigkeit der Datenübertragung von einem USB-Gerät bis zu 170 % schneller als die bereits beeindruckende USB 3.0 Übertragungsgeschwindigkeit.

  • Seite 19: Umfassende Rog-Software

    WMAs, Internetradio) an. Anwender können ihren PC mit einer Heimkinoanlage verbinden. DTS Interactive unterstützt Mehrkanal-Enkodierung von DTS-Bitstreams an PCs und das Senden enkodierter Bitstreams au seiner digitalen Audioverbindung (wie S/PDIF oder HDMI) zur Ausgabe von Ton an einen externen Decoder. ASUS MAXIMUS VII HERO...

  • Seite 20: Motherboard-Übersicht

    Motherboard-Übersicht 1.2.1 Bevor Sie beginnen Beachten Sie bitte vor dem Installieren der Motherboard-Komponenten oder dem Ändern von Motherboard-Einstellungen folgende Vorsichtsmaßnahmen. • Ziehen Sie das Netzkabel aus der Steckdose heraus, bevor Sie eine Komponente anfassen. • Tragen Sie vor dem Anfassen von Komponenten eine geerdete Manschette, oder berühren Sie einen geerdeten Gegenstand bzw.

  • Seite 21: Motherboard-Layout

    1.2.2 Motherboard-Layout Weitere Informationen zu Anschlüssen an der Rückblende und internen Anschlüssen finden Sie unter Interne Anschlüsse und Rückwärtige I/O-Anschlüsse. ASUS MAXIMUS VII HERO...
  • Seite 22 Layout-Inhalte Stecker/Jumper/Steckplätze Seite 1. ATX Stromanschlüsse (24-Pin EATXPWR, 8-Pin EATX12V) 1-44 2. LGA1150 CPU-Sockel 3. CPU-, Gehäuse- und optionale Lüfteranschlüsse (4-poliger CPU_FAN; 1-43 4-poliger CPU_OPT; 4-poliger CHA_FAN1-3) 4. DDR3 DIMM-Steckplätze 1-10 5. Q-Code LEDs 1-33 6. START (Power-on)-Taste 1-27 7. MemOK!-Taste 1-28 8.

  • Seite 23: Central Processing Unit (Cpu)

    Reparaturkosten nur übernehmen, wenn die Schäden durch die Lieferung entstanden sind. • Bewahren Sie die Abdeckung nach der Installation des Motherboards auf. ASUS wird die Return Merchandise Authorization (RMA)-Anfragen nur bearbeiten, wenn das Motherboard mit der Abdeckung auf dem LGA1150 Sockel kommt.

  • Seite 24: Systemspeicher

    1.2.4 Systemspeicher Das Motherboard ist mit vier Double Data Rate 3 (DDR3) Dual Inline Memory Module (DIMM)- Steckplätzen ausgestattet. Ein DDR3-Module sind anders gekerbt als DDR- oder DDR2-Module. Installieren Sie KEIN DDR- oder DDR2-Speichermodul auf einen DDR3-Steckplatz. Empfohlene Speicherkonfigurationen 1-10 Kapitel 1: Produkteinführung...
  • Seite 25 Abschnitt 3.4 Extreme Tweaker-Menü für die manuelle Speicherfrequenzeinstellung. • Die Speichermodule benötigen evtl. bei der Übertaktung und bei der Nutzung unter voller Systemlast (4 DIMMs) ein besseres Kühlsystem, um die Systemstabilität zu gewährleisten. ASUS MAXIMUS VII HERO 1-11...

  • Seite 26: Ddr3 3100 Mhz Fähigkeit

    Liste qualifizierter Händler des MAXIMUS VII HERO-Motherboards DDR3 3200 MHz Fähigkeit DIMM Steckplatzunterstützung Chip Chip (optional) Händler Teil Nr. Größe Timing Spannung Marke AVEXIR AVD3UH32001304G- 14GB (4x 4GB) 13-15-15-35 1.65V • • 4CI(XMP) G.SKILL F3-3200C12Q- 14GB (4x 4GB) 12-15-15-35 1.65V •...

  • Seite 27: Ddr3 2666 Mhz Fähigkeit

    • KINGSTON KHX26C11T2K2/8X(XMP) 8GB (2x 4GB) 2666-11-13- 1.65 • 13-32 DDR3 2500 MHz Fähigkeit DIMM Steckplatzunterstützung Chip Chip (optional) Händler Teil Nr. Größe Timing Spannung Marke G.SKILL F3-20000CL16Q-16GBZHD(XMP) 14GB (4x 4GB) 11-31-11-31 1.65 • • ASUS MAXIMUS VII HERO 1-13...

  • Seite 28: Ddr3 2400 Mhz Fähigkeit

    DDR3 2400 MHz Fähigkeit DIMM Steckplatzunterstützung Chip Chip (optional) Händler Teil Nr. Größe SS/DS Timing Spannung Marke A-DATA AX3U2400W4G11-DMV(XMP) 8GB (2x 4GB) 11-13-13-35 1.65 • • A-DATA AX8U2411W8G11-DMV(XMP) 16GB (2x 8GB) 11-13-13-35 1.65 • • Apacer 78.BAGFL.AFD0C(XMP) 8GB (2x 4GB) 11-12-12-30 •...

  • Seite 29: Ddr3 2133 Mhz Fähigkeit

    Händler Teil Nr. Größe Chip Nr. Timing Spannung Marke AEXEA AXA3ES4GK2000LG28V(XMP) 4GB (2x 1.65 • • 2GB ) Asint SLA302G08-ML2HB(XMP) Hynix H5TQ2G83BFRH9C 9-9-9-27 • • GEIL GUP34GB2000C9DC(XMP) 4GB (2x 9-9-9-28 1.65 • • 2GB ) ASUS MAXIMUS VII HERO 1-15...

  • Seite 30: Ddr3 1866 Mhz Fähigkeit

    DDR3 1866 MHz Fähigkeit DIMM Steckplatzunterstützung Chip Chip (optional) Händler Teil Nr. Größe Timing Spannung Marke CORSAIR CMD29GX5M2A1829C9 (Ver5.29) 16GB (2x 8GB) 1866 9-9-9-27 • (XMP) CORSAIR CMD13GX3M4A1866C9 (Ver4.13) 14GB (4x 4GB) 9-10-9-27 • • (XMP) CORSAIR CMD16GX8M8A1816C9 (Ver8.16) 14GB (4x 4GB) 9-10-9-27 •...

  • Seite 31: Ddr3 1800 Mhz Fähigkeit

    • • Asint SLA304G08-ENG1B Asint 304G08-GN1B 9-11- • • 28-28 Asint SLB304G08- 9-9- • • EGJ1B(XMP) 9-27 Asint SLB304G08-EGN1B ASint 304G08-GN1B • • SLZ302G08- ASint 302G08- • • EGN1C GN1C (Fortsetzung auf der nächsten Seite) ASUS MAXIMUS VII HERO 1-17...
  • Seite 32 DDR3 1600 MHz Fähigkeit DIMM Steckplatzunterstützung (optional) Händler Teil Nr. Größe SS/DS Chip Marke Chip Nr. Timing Spannung AVD3U16000904G-2CW(XMP) 8GB (2x 11-11- • • 4GB) 28-28 CMD18GX8M2A1600C9 (Ver8.21) 16GB (2x 9-9-9-24 • (XMP) 8GB) CMD8GX8M5A1612C8 (Ver5.12) 8GB (2x 1600 • •...
  • Seite 33 4GB) KHX16C10B1K2/16X(XMP) 16GB • • 8GB) KHX16C9K2/16 16GB 1333-9- • • 9-9-24 8GB) KHX16C9P1K2/16 16GB • • 8GB) KVR16N11/4 KINGSTON D2568JPUCPGGBU • • 11-11- 28-1 KVR16N11/4 Hynix H5TQ2G83CFRPBC • • (Fortsetzung auf der nächsten Seite) ASUS MAXIMUS VII HERO 1-19...
  • Seite 34 DDR3 1600 MHz Fähigkeit DIMM Steckplatzunterstützung (optional) Händler Teil Nr. Größe SS/DS Chip Marke Chip Nr. Timing Spannung MT16JTF1G64AZ-1G6D1 MICRON D9PBC • MT16JTF1G64AZ-1G6E1 Micron D9QBJ • • MT16KTF51264AZ-1G6M1 MICRON D9PFJ 11-11-28-28 • MT16KTF51264AZ-1G6M1 MICRON D9PFJ • MT8JTF51264AZ-1G6E1 Micron D9QBJ • •...

  • Seite 35: Ddr3 1333 Mhz Fähigkeit

    D3 128M8CE9 2GB 9-9-9-24 • • (2x2GB) G.SKILL F8-10668CL9D-8GBRL 9-9-9-24 • • (4x4GB) G.SKILL F8-10668CL9D-8GBRL 9-9-9-24 • • (4x4GB) G.SKILL F3-10666CL9D-8GBXL 9-9-9-24 • • (4x4GB) GEIL GET316GB1333C9QC 16GB 9-9-9-24 • • (4x4GB) (Fortsetzung auf der nächsten Seite) ASUS MAXIMUS VII HERO 1-21...
  • Seite 36 DDR3 1333 MHz Fähigkeit DIMM Steckplatzunterstützung (optional) Händler Teil Nr. Größe Chip Marke Chip Nr. Timing Spannung GEIL GG34GB1333C9DC GEIL GL1L128M88BA115FW 9-9-9-24 • • (2x2GB) GEIL GG34GB1333C9DC GEIL GL1L128M88BA15B 9-9-9-24 • • (2x2GB) GEIL GVP39GB1333C9DC 9-9-9-24 • • (2x2GB) GEIL GVP38GB1333C7QC 7-7-7-24 •...
  • Seite 37 Steckplätze eingesteckten Module. • ASUS bietet die exklusive Unterstützung der Hyper-DIMM-Funktion. • Hyper DIMM-Unterstützung unterliegt den physikalischen Eigenschaften der einzelnen CPUs. Laden Sie zur Hyper-DIMM-Unterstützung X.M.P.-Einstellungen im BIOS. • Besuchen Sie die ASUS-Website für die neueste QVL. ASUS MAXIMUS VII HERO 1-23...

  • Seite 38: Erweiterungssteckplätze

    1.2.5 Erweiterungssteckplätze Ziehen Sie den Netzstecker, vor dem Hinzufügen oder Entfernen von Erweiterungskarten. Andernfalls können Sie sich verletzen und die Motherboard-Komponenten beschädigen. SP Nr. Steckplatzbeschreibung PCIe 1.0 x1_2-Steckplatz Steckplatz PCIe 3.0/2.0 x16/x8_1 PCIe 2.0 x1_2-Steckplatz Steckplatz PCIe 3.0/2.0 x8_2 PCIe 3.0 x1_2-Steckplatz PCIe 4.3 x1_2-Steckplatz 1-24 Kapitel 1: Produkteinführung...

  • Seite 39: Irq-Zuweisungen Für Dieses Motherboard

    Wenn Sie zwei Grafikkarten benutzen, verbinden Sie für eine bessere Umgebungstemperatur einen Gehäuselüfter mit dem Gehäuselüfteranschluss (CHA_ FAN1-4). • Intel Core™-Prozessoren der neuen 4. und 5. Generation unterstützen PCIe 3.0-Geschwindigkeitsrate. PCIe_x16/x8_1-Steckplatz wechselt in den x8-Modus, wenn die PCIe_x8_2-Steckplätze belegt sind. ASUS MAXIMUS VII HERO 1-25...
  • Seite 40 PCIe-Betriebsmodus Modi Motherboard-Layout PCIe PCIe Automatisch – – – – PCIEX1_1 – – – PCIE_X16/X8_1 – – – – – PCIEX2_2 – – – PCIE_X8_2 – – – – – PCIEX3_3 – – – PCIEX4_3 Es gibt zwei mögliche Szenarien im Auto Mode (Auto-Modus): •...

  • Seite 41: Onboard Tasten

    Stromquelle angeschlossen ist, und weist Sie darauf hin, dass Sie das System herunterfahren sollten und das Stromkabel ziehen, vor dem Entfernen oder Installieren von Motherboardkomponenten. RESET-Taste (RESET) Drücken Sie die Reset-Taste, um das System neu zu starten. ASUS MAXIMUS VII HERO 1-27...
  • Seite 42 Timing-Set getestet wurde. Wenn die installierten DIMMs nach den kompletten Einstellungsvorgang immer noch nicht funktionieren, leuchtet die DRAM_ LED dauerhaft. Tauschen Sie die DIMMs mit Modellen, die in der QVL (Qualified Vendors Lists) in diesen Handbuch oder auf der ASUS-Webseite unter www.asus.com empfohlen werden, aus. •...
  • Seite 43 Drücken Sie diese Taste, um die BIOS-Setupinformationen zu löschen, wenn das System wegen Übertaktung hängt. KeyBot-Taste (KEYBOT) Drücken Sie diese Taste, um die KeyBot-Funktion zu aktivieren. • Diese Funktion unterstützt nur USB-Tastaturen. • Weitere Informationen zur KeyBot-Funktion finden Sie im Kapitel Softwareunterstützung dieser Bedienungsanleitung. ASUS MAXIMUS VII HERO 1-29...
  • Seite 44 Sonic SoundStage button (SOUNDSTAGE) Drücken Sie diese Taste, um die Sonic SoundStage-Funktion zu aktivieren. • Der Debug-Code an der Q-Code-LED zeigt das aktuelle Sonic SoundStage-Profil, wenn Sie die Sonic SoundStage-Taste drücken. • Weitere Informationen zu Sonic SoundStage finden Sie im Kapitel Softwareunterstützung dieser Bedienungsanleitung.

  • Seite 45: Onboard Leds

    Q-LEDs prüfen Schlüsselkomponenten (CPU, DRAM, VGA-Karte und Systemstartgeräte) der Reihe nach während des Motherboard-Startvorgangs. Falls ein Fehler gefunden wird, blinkt die entsprechende LED, bis das Problem gelöst ist. Dieses nutzerfreundliche Design bietet eine intuitive Möglichkeit zur sekundenschnellen Lokalisierung des Stammproblems. ASUS MAXIMUS VII HERO 1-31...
  • Seite 46 KeyBot LED (KEYBOT_LED) Diese LED leuchtet auf, wenn die KeyBot-Funktion aktiviert. USB BIOS Flashback LED (FLBK_LED) Diese LED blinkt, wenn Sie die BIOS Flashback Taste für BIOS-Update drücken. 1-32 Kapitel 1: Produkteinführung...
  • Seite 47 Q-Code LEDs Der Q-Code-LED bietet Ihnen einen 2-stelligen Fehlercode, der den Systemstatus anzeigt. Details finden Sie in der Q-Code-Tabelle auf der nächsten Seite. ASUS MAXIMUS VII HERO 1-33...

  • Seite 48: Beschreibung

    Q-Code-Tabelle Code Beschreibung Nicht verwendet Eingeschaltet. Bestimmung des Reset-Typs(soft/hard). AP-Initialisierung vor dem Laden des Microcode System Agent-Initialisierung nach dem Laden des Microcode PCH-Initialisierung vor dem Laden des Microcode Microcode lädt AP Initialisierung nach dem Laden des Microcode System Agent Initialisierung nach dem Laden des Microcode PCH Initialisierung nach dem Laden des Microcode Initialisierung der Cache 0C –...
  • Seite 49 Reserviert für zukünftige AMI Fortschritt-Codes S3 Resume Failed S3 Resume PPI not Found S3 Resume Boot Script Error S3 OS Wake Error EC – EF Reserviert für zukünftige AMI Fehler-Codes (Fortsetzung auf der nächsten Seite) ASUS MAXIMUS VII HERO 1-35...
  • Seite 50 Q-Code-Tabelle Code Beschreibung Recovery-Zustand, durch Firmware ausgelöst (Auto-Wiederherstellung) Recovery-Zustand, durch Benutzer ausgelöst (erzwungene Wiederherstellung) Recovery-Prozess gestartet Recovery Firmware Image wurde gefunden Recovery Firmware Image wurde geladen F5 – F7 Reserviert für zukünftige AMI Fortschritt-Codes Recovery PPI nicht verfügbar Recovery-Kapsel nicht gefunden Ungültige Recovery-Kapsel FB –...
  • Seite 51 Legacy Boot event Boot Services Event verlassen Runtime Set Virtual Address MAP Begin Runtime Set Virtual Address MAP End Legacy Option ROM Initialisierung System Reset USB hot plug PCI bus hot plug (Fortsetzung auf der nächsten Seite) ASUS MAXIMUS VII HERO 1-37...
  • Seite 52 Q-Code-Tabelle Code Beschreibung Aufräumen von NVRAM Konfiguration Reset (reset der NVRAM Einstellungen) B8– BF Reserviert für zukünftige AMI Codes CPU Intialisierungsfehler System Agent Intialisierungsfehler PCH Intialisierungsfehler Einige der Architektur-Protokolle sind nicht verfügbar PCI Ressourcenzuordnungsfehl. Keine Ressourcen Kein Platz für Legacy Option ROM Keine Konsolenausgabe-Geräte gefunden Keine Konsoleneingabe-Geräte gefunden Ungültiges Kennwort...

  • Seite 53: Interne Anschlüsse

    Bevor Sie ein RAID-Set erstellen, beziehen Sie sich auf den Abschnitt RAID- Konfigurationen oder das RAID-Handbuch auf der Support-DVD. • Wenn Sie Hot-Plug und NCQ verwenden, setzen Sie in BIOS das Element SATA Mode zu [AHCI Mode]. Siehe Abschnitt SATA Konfiguration für Details. ASUS MAXIMUS VII HERO 1-39...
  • Seite 54 ASMedia Serielle ATA 6 Gb/s Anschlüsse (7-polig SATA6G_E1/2 [rot]) Diese Anschlüsse verbinden Serielle ATA 6.0 Gb/s-Festplattenlaufwerke über Serielle ATA 6.0 Gb/s Signalkabel. USB 3.0 Anschluss (12-1 Pin USB3_34) Dieser Anschluss ermöglicht es Ihnen, ein zusätzliches USB 3.0-Modul für USB 3.0 Front- oder Rückseitenanschlüsse zu verbinden. Mit einem eingebauten USB 3.0 Modul, können Sie alle Vorteile von USB 3.0 nutzen, einschließlich schnellere Datenübertragungsgeschwindigkeiten von bis zu 5 Gbps, schnellere Ladezeit für aufladbare USB Geräte, optimierte Energieeffizienz und Rückwärtskompatibilität mit USB...
  • Seite 55 Verbinden Sie niemals ein 1394-Kabel mit den USB-Anschlüssen. Sonst wird das Motherboard beschädigt! Verbinden Sie zuerst ein USB-Kabel mit dem ASUS Q-Connector (USB), und verbinden Sie dann den Q-Connector (USB) mit dem USB-Anschluss auf dem Motherboard, falls das Gehäuse Fronttafel USB-Anschlüsse vorsieht.
  • Seite 56 Frontblenden Audioanschluss (10-1 Pin AAFP) Dieser Anschluss ist für ein, am Gehäuse befestigtes, Frontblenden Audio E/A-Modul, das entweder HD Audio oder den herkömmlichen AC`97 Audiostandard unterstützt. Verbinden Sie das eine Ende des Frontblenden Audio E/A-Modul-Kabels mit diesem Anschluss. • Wir empfehlen Ihnen, ein High-Definition Frontblenden-Audiomodul mit diesem Anschluss zu verbinden, um die High-Definition Audio-Funktionen dieses Motherboards zu nutzen.
  • Seite 57 Dies sind keine Jumper! Stecken Sie keine Jumper-Kappen auf die Lüfteranschlüsse! • Stellen Sie sicher, dass das 4-polige CPU-Lüfterkabel vollständig am CPU- Lüfteranschluss eingesteckt ist. Der Anschluss CPU_FAN arbeitet mit einem CPU-Lüfter mit max. 1A (12W) Leistung. ASUS MAXIMUS VII HERO 1-43...
  • Seite 58 Sie ein Netzteil mit 1000W Leistung oder höher, um die Systemstabilität zu gewährleisten. • Wenn Sie sich über die Mindeststromanforderungen für Ihr System nicht sicher sind, beziehen Sie sich aufEmpfohlene Netzleistungsrechner aufhttp://support.asus.com/ PowerSupplyCalculator/PSCalculator.aspx?SLanguage = en-us. 1-44 Kapitel 1: Produkteinführung...
  • Seite 59 Sekunden, während das System eingeschaltet ist, dann wird das System ausgeschaltet. • Reset-Taste (2-polig RESET) Verbinden Sie diesen 2-poligen Anschluss mit dem am Gehäuse befestigten Reset- Schalter, um das System ohne Ausschalten neu zu starten. ASUS MAXIMUS VII HERO 1-45...
  • Seite 60 • OC Panel und Front Base werden separat verkauft. • Weitere Informationen zu OC Panel und Front Base finden Sie unter www.asus.com. TPM Anschluss (20-1 polig TPM) Dieser Anschluss unterstützt ein Trusted Platform Module (TPM)-System, das Schlüssel, digitale Zertifikate, Passwörter und Daten sicher speichert. Ein TPM-System hilft außerdem die Netzwerksicherheit zu erhöhen, schützt digitale Identitäten und sichert die...
  • Seite 61 Komponenten der Motherboards und angeschlossenen Geräte überwachen können. M.2 (Sockel 3) Der M.2 (Sockel 3) mit M Key unterstützt PCIe-Schnittstellenspeichergeräte des Typs 2260 (22 mm x 60 mm) und 2280 (22 mm x 80 mm). (22 mm x 80 mm) PCIe-Schnittstellenspeichergeräte. ASUS MAXIMUS VII HERO 1-47...
  • Seite 62 1-48 Kapitel 1: Produkteinführung...

  • Seite 63: Kapitel 2: Grundinstallation

    Die Abbildungen in diesem Abschnitt sind nur als Referenz gedacht. Das Motherboard- Layout kann je nach Modellen variieren, aber die Installationsschritte sind die gleichen. ASUS Q-Shield (E/A-Blende) in die Gehäuserückwand einsetzen. Installieren Sie das Motherboard in das Gehäuse. Achten Sie hierbei darauf, dass die hinteren E/A-Anschlüsse genau auf die E/A-Blende in der Gehäuserückwand...
  • Seite 64 Setzen Sie die neun Schrauben in die durch Kreise markierten Bohrlöcher ein, um das Motherboard im Gehäuse zu befestigen. Ziehen Sie die Schrauben NICHT zu fest! Sonst wird das Motherboard beschädigt. Kapitel 2: Grundinstallation...

  • Seite 65: Cpu Installation

    2.1.2 CPU Installation Stellen Sie sicher, dass Sie nur die richtige CPU für LGA1150 Sockel installieren. Verwenden Sie niemals eine CPU für LGA1155 und LGA1156 Sockel auf dem LGA1150 Sockel. ASUS MAXIMUS VII HERO...

  • Seite 66: Installieren Von Cpu-Kühlkörper Und Lüfter

    2.1.3 Installieren von CPU-Kühlkörper und Lüfter Falls erforderlich, bringen Sie die Wärmeleitpaste auf den CPU-Kühlkörper und die CPU an, bevor Sie den CPU- Kühlkörper und Lüfter montieren. . Installieren von CPU-Kühlkörper und Lüfter Kapitel 2: Grundinstallation...
  • Seite 67 Installieren von CPU-Kühlkörper und Lüfter ASUS MAXIMUS VII HERO...

  • Seite 68: Dimm Installation

    2.1.4 DIMM Installation Entfernen einer DIMM Kapitel 2: Grundinstallation...

  • Seite 69: Atx Stromversorgung

    2.1.5 ATX Stromversorgung ODER ASUS MAXIMUS VII HERO...

  • Seite 70: Sata-Gerätanschlüsse

    2.1.6 SATA-Gerätanschlüsse ODER Kapitel 2: Grundinstallation...

  • Seite 71: Vorder E/A Anschluss

    2.1.7 Vorder E/A Anschluss So installieren Sie den ASUS Q-Connector So installieren Sie den USB 2.0 So installieren Sie den Frontblenden Anschluss Audio-Anschluss AAFP USB 2.0 So installieren Sie den USB 3.0 Anschluss USB 3.0 ASUS MAXIMUS VII HERO...

  • Seite 72: Erweiterungskarte Installieren

    2.1.8 Erweiterungskarte installieren PCIe-x16-Karten installieren 2-10 Kapitel 2: Grundinstallation...

  • Seite 73: Bios Update Utility

    USB- Anschluss und drücken Sie die USB BIOS Flashback-Taste drei Sekunden lang, um das BIOS automatisch zu aktualisieren. USB BIOS Flashback verwenden: Laden Sie die neueste BIOS-Datei von der ASUS-Website . Entpacken Sie die BIOS-Image-Datei und benennen Sie diese anschließend in M7H. CAP um.

  • Seite 74: Hinter- Und Audio-Verbindungen Vom Motherboard

    Hinter- und Audio-Verbindungen vom Motherboard 2.3.1 Hintere E/A-Anschlüsse Rücktafelanschlüsse 1. PS/2 Tastatur/Maus-Kombianschluss 2. Optischer S/PDIF-Ausgang 3. VGA-Anschluss 4. IntelUSB 3.3 Anschlüsse 4 und 8. Der untere Port unterstützt die USB-BIOS-Flashback- Funktion. 5. LAN (RJ-45) Anschluss* 6. IntelUSB 2.0 Anschlüsse 7 und 8. Der obere Port unterstützt die KeyBot-Funktion. 7.

  • Seite 75: Audio E/A-Anschlüsse

    Hellgrün Line Out Frontlautsprecher Frontlautsprecher Frontlautsprecher Rosa Mic In Mic In Mic In Mic In Orange – – Mitte/Subwoofer Mitte/Subwoofer Schwarz – Rücklautsprecher Rücklautsprecher Rücklautsprecher Grau – – – Seitenlautsprecher 2.3.2 Audio E/A-Anschlüsse Audio I/O-Anschlüsse ASUS MAXIMUS VII HERO 2-13...
  • Seite 76 Anschluss eines Kopfhörers und Mikrofons Anschluss von Stereo Lautsprechern Anschluss von 2.1-Kanal Lautsprechern 2-14 Kapitel 2: Grundinstallation...
  • Seite 77 Anschluss von 4.1-Kanal Lautsprechern Anschluss von 5.1-Kanal Lautsprechern ASUS MAXIMUS VII HERO 2-15...
  • Seite 78 Anschluss von 7.1-Kanal Lautsprechern 2-16 Kapitel 2: Grundinstallation...

  • Seite 79: Erstmaliges Starten

    Schlaf-Modus oder Soft-Aus-Modus je nach der BIOS-Einstellung. Das Drücken des Stromschalters für kürzer als vier Sekunden stellt das System, wenn es eingeschaltet ist, auf den Schlaf-Modus oder Soft-Aus-Modus je nach der BIOS-Einstellung. ASUS MAXIMUS VII HERO 2-17...
  • Seite 80 2-18 Kapitel 2: Grundinstallation...

  • Seite 81: Kapitel 3: Bios-Setup

    BIOS Setup Kennenlernen des BIOS Das neue ASUS UEFI BIOS ist ein Unified Extensible Interface, das mit der UEFI-Architektur kompatibel ist und bietet eine benutzerfreundliche Oberfläche, die über das herkömmliche Tastatur-BIOS hinaus geht, um eine flexible und komfortable Mauseingabe zu ermöglichen.

  • Seite 82: Bios-Setupprogramm

    BIOS-Setupprogramm Verwenden Sie das BIOS-Setup, um das BIOS zu aktualisieren und die Parameter zu konfigurieren. Die BIOS-Oberfläche enthält Navigationstasten und eine kurze Bildschirmhilfe, um Sie durch die Verwendung des BIOS-Setups zu führen. BIOS-Ausführung beim Startup Um das BIOS-Setup beim Start aufzurufen, drücken Sie <Entf> während des Power-On-Self- Test (POST).

  • Seite 83: Ez Mode

    Fenster zum Advanced Mode ( manuell zu tunen Erweitertes Modus) umschalten Klicken Sie auf das Startgeräten Lädt die optimierte Standardwerte angezeigt werden Auswahl der Bootgeräteprioritäten Die Auswahl der Boot-Geräte variiert je nach den Geräten, die installiert wurden. ASUS MAXIMUS VII HERO...

  • Seite 84: Erweiterter Modus

    3.2.2 Erweiterter Modus Advanced Mode (Erweiterter Modus) bietet erfahrenen Benutzern fortgeschrittene Auswahlmöglichkeiten in den BIOS-Einstellungen. Ein Beispiel für den Advanced Mode wird in der nachfolgenden Abbildung dargestellt. Für genaue Konfigurationsmöglichkeiten beziehen Sie sich auf die folgenden Abschnitte. Um von EZ Mode in den Advanced Mode zu wechseln, klicken Sie auf Advanced Mode(F7) oder drücken Sie <F7>.

  • Seite 85: Untermenüelemente

    Verwenden Sie diese Taste, um die Lüfter manuell auf Ihre gewünschten Einstellungen zu ändern. EZ Tuning Wizard(F11) Mit dieser Schaltfläche oberhalb der Menüleiste können Sie die Übertaktungseinstellungen Ihres . Es erlaubt Ihnen auch, den SATA-Modus des Motherboards von AHCI auf RAID-Modus zu ändern. ASUS MAXIMUS VII HERO...

  • Seite 86: Allgemeine Hilfe

    Quick Note (F9) Mit diese Schaltfläche oberhalb der Menüleiste können Sie in den Anmerkungen der Aktivitäten eingeben, die Sie im BIOS getan haben. • Die Quick Note-Funktion unterstützt nicht die folgenden Tastenfunktionen: Löschen, Ausschneiden, Kopieren und Einfügen. • Sie können nur die alphanumerischen Zeichen verwenden, um Ihre Notizen einzugeben.

  • Seite 87: Favoriten

    Speichern dieser im My Favorites(Meine Favoriten)-Bildschirm auf das Pluszeichen („+“). Folgende Elemente können Sie nicht zu MyFavorites hinzufügen: • Elemente mit Untermenüs • Benutzer-verwaltbare Optionen wie die Sprache und die Bootreihenfolge • Konfigurationselemente wie Memory SPD Informationen, Systemzeit und Datum. ASUS MAXIMUS VII HERO...

  • Seite 88: Extreme Tweaker-Menü

    Extreme Tweaker-Menü Im Extreme Tweaker-Menü können Sie die Übertaktungs-bezogenen Einstellungen konfigurieren. Beim Einstellen der Extreme Tweaker-Menüelemente ist Vorsicht geboten. Falsche Werte können Systemfehler hervorrufen Die Konfigurationsoptionen in diesem Abschnitt sind von den im System installierten DIMMs und des CPU-Modells abhängig. Scrollen Sie nach unten, um auch die anderen BIOS Elemente anzuzeigen.

  • Seite 89: Asus Multicore-Erweiterung [Auto]

    übernehmen oder weisen Sie einen Wert für die 3-Kernverhältnisgrenze der höher oder gleich der 4-Kernverhältnisgrenze sein muss. 4-Kern Verhältnisbeschränkung Wählen Sie [Auto], um die CPU-Standard-Tzurbo-Ratio-Einstellungen zu übernehmen oder weisen Sie einen Wert für die 4-Kernverhältnisgrenze der höher oder gleich der 3-Kernverhältnisgrenze sein muss. ASUS MAXIMUS VII HERO...

  • Seite 90: Interne Pll-Überspannung [Auto]

    Wenn Sie einen Wert für mehr Kern-Verhältnislimit zuweisen, stellen Sie das weniger Kern- Verhältnislimit nicht auf [Auto] ein. Min. CPU-Cache-Verhältnis [Auto] Hier können Sie das minimal mögliche Verhältnis für den Uncore Teil des Prozessors einstellen. Benutzen Sie die Tasten <+> und <->, um die Werte einzustellen. Die Werte hängen von der installierten CPU ab.

  • Seite 91: Epu Energiesparmodus [Deaktiviert]

    Konfigurationsoptionen: [Auto] [1] – [15] DRAM FOUR ACT WIN Time [Auto] Konfigurationsoptionen: [Auto] [1] – [255] DRAM WRITE to READ Delay [Auto] Konfigurationsoptionen: [Auto] [1] – [15] DRAM CKE Minimum pulse Width [Auto] Konfigurationsoptionen: [Auto] [1] – [15] ASUS MAXIMUS VII HERO 3-11...
  • Seite 92 DRAM CAS# Write Latency [Auto] Konfigurationsoptionen: [Auto] [1] – [31] RTL IOL Steuerung DRAM RTL Anfangswert [Auto] Konfigurationsoptionen: [Auto] [1] – [63] DRAM RTL(CHA_R0D0) [Auto] Konfigurationsoptionen: [Auto] [1] – [63] DRAM RTL(CHA_R1D1) [Auto] Konfigurationsoptionen: [Auto] [1] – [63] DRAM RTL(CHA_R1D0) [Auto] Konfigurationsoptionen: [Auto] [1] –...

  • Seite 93: Scrambler Einstellung [Optimiert (Asus)]

    [Disable DIMM0 (DIMM0 deaktivieren)] [Disable DIMM1 (DIMM1 deaktivieren)] [Disable Both DIMMS (Beide DIMMs aktivieren)] Scrambler Einstellung [Optimiert (ASUS)] Setzen Sie dieses Element zum Steigern der Systemstabilität auf [Optimized (ASUS) (Optimiert (ASUS))]. Konfigurationsoptionen: [Optimized (ASUS] [Default (MRC)] MCH Vollständige Prüfung [Auto]...
  • Seite 94 Aktivieren Sie diese Option, um die Systemstabilität zu erhöhen. Deaktivieren Sie diese Option, um die DRAM-Übertaktungsfähigkeiten zu verbessern. Konfigurationsoptionen: [Auto] [Enabled] [Disabled] DQ Sense Amplifier [Auto] Reduzierung hilft üblicherweise bei Übertaktung und Überspannung. Konfigurationsoptionen: [Auto] [+16] – [-29] DQS Sense Amplifier [Auto] Reduzierung hilft üblicherweise bei Übertaktung und Überspannung.
  • Seite 95 CPU Power Phase Control [Auto] Hier können Sie die Stromphasensteuerung der CPU einstellen. Konfigurationsoptionen: [Auto] [Standard] [Optimized] [Extreme] Entfernen Sie NICHT das Thermalmodul wenn Sie in den [Stromphasenrückmeldung]-Modus umschalten. Die thermischen Bedingungen müssen überwacht werden. ASUS MAXIMUS VII HERO 3-15...
  • Seite 96 CPU Power Duty Control [T-Probe] DIGI + VRM Duty Control passt die Stromzufuhr jeder VRM-Phase sowie die Thermale Leistung jeder Phasenkomponente an. [T. Probe] Zum Einstellen des VRM-Thermobalancemodus wählen [Extreme (Extrem)] Zum Einstellen des VRM-Leistungsbalancemodus wählen. Entfernen Sie NICHT das Thermalmodul. Die thermischen Bedingungen müssen überwacht werden.

  • Seite 97: Interne Cpu Energieverwaltung

    Ermöglicht der CPU, Vorsichtsmaßnahmen zu ergreifen, wenn die Temperaturbedingungen des externen Reglers den Schwellwert übersteigen. Konfigurationsoptionen: [Auto] [Enabled] [Disabled] CPU-internes VR-Fehlermanagement [Auto] Ermöglicht Ihnen die Verhinderung einer Auslösung des integrierten Spannungsreglers bei überhöhter Spannung. Konfigurationsoptionen: [Auto] [Enabled] [Disabled] ASUS MAXIMUS VII HERO 3-17...

  • Seite 98: Stromstärkenausgleich

    Wir empfehlen Ihnen, dieses Element zu deaktivieren, wenn Sie übertakten. CPU-interne Leistungskonfiguration CPU-internes VR-Effizienzmanagement [Auto] Ermöglicht eine verbesserte Energieersparnis bei geringer Prozessorauslastung. Deaktivieren Sie dieses Element, damit der interne Spannungsregler grundsätzlich mit Hochleistung arbeitet. Konfigurationsoptionen: [Auto] [High Performance] [Balanced] Power Decay Mode [Auto] Ermöglicht Ihnen die Aktivierung dieses Element zur Verbesserung des Energiesparens des integrierten Spannungsreglers, wenn der Prozessor mit geringem Strom arbeitet.

  • Seite 99: Cpu Kernspannung [Auto]

    CPU-Cache-Spannungsoffset [Auto] Dieses Element ermöglicht Ihnen die Konfiguration des CPU-Cache- Spannungsversatzwertes. CPU-Grafikspannung [Auto] Legt die Versorgungsspannung der integrierten Grafikeinheit im Prozessor fest. Bei Erhöhung der iGPU-Frequenz erhöhen. Konfigurationsoptionen: [Auto] [Manual Mode] [Offset Mode [Adaptive Mode] ASUS MAXIMUS VII HERO 3-19...

  • Seite 100: Cpu-Systemagent-Spannungsoffsetmoduszeichen

    Das folgende Element erscheint nur, wenn Sie die CPU-Grafikspannung auf [Manuellen Modus] setzen. CPU-Grafikspannungs-Override [Auto] Konfigurieren Sie die Menge der zugeführten Spannung auf die CPU einschließlich des Caches. Das folgende Element erscheint nur, wenn Sie die CPU-Grafik-Spannung auf [Offset Mode] setzen. Offset Modus Zeichen [+] Offset der Spannung durch einen positive.

  • Seite 101: Cpu Analoge E/A Spannungsoffset Moduszeichen

    Wert einzustellen. Die Werte reichen von 1.20 V bis 1.92V in 0.005V-Schritten. Entsprechend der Intel CPU-Spezifikationen können DIMMs mit Spannungsanforderungen über 1,65 V die CPU beschädigen. Wir empfehlen, dass Sie die DIMMs mit der Spannungsanforderung unter 1,65 V installieren. ASUS MAXIMUS VII HERO 3-21...

  • Seite 102: Pch Kernspannung [Auto]

    PCH Kernspannung [Auto] Hier können Sie die Kernspannung für den PCH (Platform Controller Hub) einstellen. Verwenden Sie die Tasten <+> und <->, um den Wert einzustellen. Die Werte reichen von 0.070 V bis 1.80 V in 0.0125 V Schritten. • Die Werte von CPU PLL Voltage, CPU Manual Voltage, CPU Offset Voltage, iGPU Manual Voltage, iGPU Offset Voltage, DRAM Voltage, VCCSA Voltage, VCCIO Voltage und PCH Voltage sind in verschiedenen Farben markiert, welche die...

  • Seite 103: Main-Menü (Hauptmenü)

    Main-Menü (Hauptmenü) Beim öffnen des Advanced Mode im BIOS-Setupprogramms erscheint das Hauptmenü. Das Hauptmenü verschafft Ihnen einen Überblick über die grundlegenden Systeminfos und ermöglicht die Einstellung des Systemdatums, der Zeit, der Menüsprache und der Sicherheitseinstellungen. ASUS MAXIMUS VII HERO 3-23...

  • Seite 104: Sicherheit

    Sicherheit Die Sicherheit-Menüelemente erlauben Ihnen die Systemsicherheitseinstellungen zu ändern. • Falls Sie das BIOS-Kennwort vergessen haben, können Sie das CMOS Real Time Clock (RTC) RAM löschen und das BIOS Passwort zu löschen. Siehe Abschnitt 1.2.6 Onboard Tasten und Schalter für Informationen, wie Sie das RTC RAM über den Clear CMOS Button löschen.

  • Seite 105: Administrator Password

    Um das Benutzer-Kennwort zu entfernen, folgen Sie den Schritten zur Änderung des Benutzer- Kennworts, drücken Sie aber bei der Aufforderung zur Passworteingabe/-bestätigung die <Eingabetaste>, damit das Feld leer bleibt. Nachdem Sie das Kennwort entfernt haben, zeigt das Element User Password oben im Fenster Not Installed an. ASUS MAXIMUS VII HERO 3-25...

  • Seite 106: Advanced-Menü

    Advanced-Menü Die Elemente im Advanced-Menü gestatten Ihnen, die Einstellung für den Prozessor und andere Systemgeräte zu ändern. Beim Einstellen der Elemente im Advanced-Menü ist Vorsicht geboten. Falsche Werte können Systemfehler hervorrufen. 3-26 Kapitel 3: BIOS-Setup...

  • Seite 107: Cpu-Konfiguration

    Prozessorpaket, auswählen. Konfigurationsoptionen: [All] [1] [2] [3] Limit CPUID Maximum [Disabled] Wenn auf [Aktiviert] festgelegt, können Sie mit diesem Element die älteren OS booten, auch ohne Unterstützung für CPUs, mit erweiterten CPUID Funktionen. Konfigurationsoptionen:[Disabled] [Enabled] ASUS MAXIMUS VII HERO 3-27...

  • Seite 108: Dynamischer Speicherbeschleuniger [Deaktiviert]

    Execute Disable Bit [Enabled] XD (Execute Disable) kann in Kombination mit unterstützten Betriebssystemen (SuSE Linux 9.2, RedHat Enterprise 3 Update 3) bestimmte Klassen bösartiger Pufferüberlauf-Attacken verhindern. Konfigurationsoptionen:[Disabled] [Enabled] Intel Virtualisierungstechnologie [Disabled] Wenn aktiviert, kann ein VMM zusätzliche, von Vanderpool Technology zur Verfügung gestellte Hardwarefähigkeiten nutzen.
  • Seite 109 Mit diesem Element können Sie die Dauer der C7 Latenz für den C7- Zustand festlegen. Konfigurationsoptionen: [Short] [Long] Package C-States Support [Auto] Mit diesem Element können Sie die C-Status-Unterstützung für das CPU- Paket festlegen. Konfigurationsoptionen: [Auto] [Enabled] [C0/C1] [C2] [C3] [C6] [CPU C7] [CPU C7s] ASUS MAXIMUS VII HERO 3-29...

  • Seite 110: Pch-Konfiguration

    3.6.2 PCH-Konfiguration PCI Express-Konfiguration Mit diesem Element können Sie die PCI Express-Steckplätze konfigurieren. PCI-E Geschwindigkeit [Auto] Mit diesem Element kann Ihr System die PCI-Express-Port-Geschwindigkeit automatisch auswählen. Auf [Gen1] festgelegt, wird der PCI-E Port auf PCI-E 1.0 Geschwindigkeit ausgeführt. Auf [Gen2] festgelegt, wird der PCI-E Port auf PCI-E 2.0 Geschwindigkeit ausgeführt.

  • Seite 111: Hybrid-Festplattenunterstützung [Disabled]

    Dieses Element aktiviert oder deaktiviert den High Precision Event Timer. Konfigurationsoptionen: [Enabled] [Disabled] 3.6.3 PCH Speicherkonfiguration SATA-Konfiguration. Die SATA-Anschlüsse zeigen Leer an, wenn in dem entsprechenden Anschluss kein SATA-Gerät installiert ist. Scrollen Sie nach unten, um auch die anderen BIOS Elemente anzuzeigen. ASUS MAXIMUS VII HERO 3-31...

  • Seite 112: Aggressive Lpm Unterstützung [Disabled]

    SATA Modusauswahl [AHCI] Dieses Element ermöglicht Ihnen die SATA-Konfiguration. [Disabled] Deaktiviert die SATA-Funktion. [IDE] Stellen Sie [IDE Mode] ein, wenn Sie die Serial ATA-Festplatten als parallele, physische ATA-Datenträger benutzen wollen. [AHCI] Stellen Sie [AHCI Mode] ein, wenn Sie wollen, dass die SATA-Festplatten AHCI (Advanced Host Controller Interface) benutzen sollen.

  • Seite 113: Systemagent-Konfiguration

    Hier können Sie eine primäre Anzeige der iGPU und PCIe-Grafikkarte auswählen. Hauptanzeige [Auto] [Auto] Die Primäranzeige zeigt den PCI-E, wenn eine PCI-E-Grafikkarte erkannt wird. [CPU Grafik] Erzwingen der primären Anzeige von den CPU-Grafiken. [PCI-E] zwingen Sie die primäre Anzeige von der PCI-E-Grafikkarte. ASUS MAXIMUS VII HERO 3-33...
  • Seite 114 CPU Grafikspeicher [Auto] Ermöglicht Ihnen die Auswahl des per DVMT 5.0 zugewiesenen, von der CPU- Grafikkarte genutzten Systemspeichers. Konfigurationsoptionen: [Auto] [32M] [64M] [96M] [128M] [160M] [192M] [224M] [256M] [288M] [320M] [352M] [384M] [416M] [448M] [480M] [512M] Render Standby [Auto] Hier können Sie die Unterstützung für Intel Graphics Render Standby aktivieren, um die iGPU-Leistung zu reduzieren, wenn das System im Leerlauf läuft.

  • Seite 115: Usb Konfiguration

    [Disabled (Deaktiviert)] Unterstützt EHCI über EHCI-Treiber bei Betriebssystemen mit EHCI- Unterstützung. [Enabled (Aktiviert)] Unterstützt EHCI über BIOS bei Betriebssystemen ohne EHCI- Unterstützung. USB-Singel-Port-Control Dieses Element ermöglicht es Ihnen, einzelne USB-Anschlüsse zu de-/aktivieren. Im Abschnitt Motherboard-Layout finden Sie die Lage der USB-Ports. ASUS MAXIMUS VII HERO 3-35...

  • Seite 116: Weitere Plattformkonfiguration

    3.6.6 Weitere Plattformkonfiguration Die Elemente in diesem Menü erlaubt Ihnen die Plattform-Funktionen zu konfigurieren. PCI-E Natives Power Management [Deaktiviert] Dieses BIOS-Element steigert die PCI-Express-Energiesparfunktion. Zum Durchführen von Active State Power Management- (ASPM) Operationen im System auf [Aktivieren] einstellen. Konfigurationsoptionen:[Disabled] [Enabled] Das folgende Element erscheint nur, wenn Sie die PCI Express systemeigene Energieverwaltung auf [aktiviert] festlegen.

  • Seite 117: Onboard Devices Configuration

    Front Panel Type [HD Audio] [HD Audio] Setzt den Fronttafelaudioanschluss-Modus (AAFP) auf High-Definition-Audio. [AC97] Setzt den Fronttafelaudioanschluss-Modus (AAFP) auf das ältere AC'97 SPDIF Out Type [SPDIF] [SPDIF] Setzt an einen SPDIF-Audio-Ausgang. [HDMI] Setzt an einen HDMI-Audio-Ausgang. ASUS MAXIMUS VII HERO 3-37...

  • Seite 118: Asmedia Speicher Controller (Sata6G_E12) [Aktiviert]

    ASMedia Speicher Controller (SATA6G_E12) [Aktiviert] Ermöglicht Ihnen die Auswahl des Betriebsmodus für den ASMedia-Speichercontroller. [Disabled (Deaktiviert)] Deaktiviert den ASMedia-Speichercontroller. [Enabled (Aktiviert)] Aktiviert den ASMedia-Speichercontroller. Windows Hot-plug Benachrichtigung [Deaktiviert] Hier können Sie die Hot-Plug-Benachrichtigung in Windows Betriebssystemen aktivieren oder deaktivieren. Konfigurationsoptionen:[Disabled] [Enabled] ASPM Unterstützung [Disabled] Ermöglicht Ihnen die Einstellung der Controller-ASPM- (Active State Power Management) Unterstützung.

  • Seite 119: Apm Konfiguration

    Aktiviert die PCI-E/PCI Geräte um eine Wake-on-LAN-Funktion für PCIE LAN-Gerät zu generieren. Power On By RTC [Disabled] [Disabled] Deaktiviert RTC, um ein Weckereignis zu erzeugen. [Enabled (Aktiviert)] Generiert ein Weckereignis und konfiguriert das Echtzeituhr- (RTC) Alarmdatum. ASUS MAXIMUS VII HERO 3-39...

  • Seite 120: Netzwerk-Stack

    3.6.9 Netzwerk-Stack Network Stack [Disabled] Dieser Artikel erlaubt Ihnen, den UEFI-Netzwerkstack zu deaktivieren oder aktivieren. Konfigurationsoptionen:[Disabled] [Enabled] Die folgenden Elemente werden nur angezeigt, wenn Sie den Network Stack auf [Aktiviert] gesetzt haben. Ipv4/Ipv6 PXE Unterstützung [Aktiviert] Ermöglicht Ihnen das Aktivieren oder Deaktivieren der IPv4/IPv6-PXE-Systemstartoption. Konfigurationsoptionen:[Disabled] [Enabled] 3.6.10 ROG-Effekte Onboard LED [Enabled]...

  • Seite 121: Monitor-Menü

    Minute (U/min). Wenn der Lüfter nicht mit dem Motherboard verbunden ist, zeigt das Feld N / A. Diese Elemente können nicht vom Nutzer konfiguriert werden. Drücken Sie die Eingabetaste und wählen Sie [Ignore] aus, wenn Sie die erkannten Temperaturen nicht anzeigen möchten. ASUS MAXIMUS VII HERO 3-41...

  • Seite 122: Lüftergeschwindigkeitssteuerung Cpu Q-Fan Steuerung [Auto]

    Lüftergeschwindigkeitssteuerung CPU Q-Fan Steuerung [Auto] [Disabled] Erkennt den Typ des installierten CPU-Lüfters und schaltet die Modussteuerung automatisch um. Wählen Sie diesen Modus für die DC- Modus Q-Fan-Steuerung, wenn ein 3-Pin-CPU-Lüfter installiert ist. [Auto] Aktiviert die CPU Q-Fan Control-Funktion im PWM-Modus für einen 4-pol. CPU-Lüfter.
  • Seite 123 Gehäuselüfter 1/2/3/4 Lüfter Mitte. Duty Cycle (%) [60] Verwenden Sie die Tasten <+> and <->, um den maximalen CPU- Lüfterarbeitszyklus festzulegen. Die Werte liegen zwischen 20% und 100%. Wenn die CPU-Temperatur die Höchstgrenze erreicht, wird der CPU-Lüfter im maximalen Arbeitszyklus betrieben. ASUS MAXIMUS VII HERO 3-43...

  • Seite 124: Ermöglichen Sie Lüfterstop [Deaktiviert]

    Chassis Fan 1/2/3/4 Lower Temperature [40] Zeigt die Untergrenze der CPU-Temperatur. Gehäuselüfter 1/2/3/4 Min. Duty Cycle(%) [60] Verwenden Sie die Tasten <+> and <->, um den minimalen CPU- Lüfterarbeitszyklus festzulegen. Die Werte liegen zwischen 0% und 100%. Wenn die CPU-Temperatur 40ºC unterschreitet, wird der CPU-Lüfter im minimalen Arbeitszyklus betrieben.

  • Seite 125: Directkey (Drct) [Aktiviert]

    BIOS-Setup bei Betätigung der Reset-Taste. [Disabled (Deaktiviert)] Das System schaltet sich bei Betätigung der Reset-Taste nur ein oder aus. Zur Unterstützung dieser Funktion müssen Sie den 2-poligen Anschluss des Kabels der Gehäuse-Reset-Taste mit der integrierten DRCT-Stiftleiste verbinden. ASUS MAXIMUS VII HERO 3-45...

  • Seite 126: Above 4G Decoding [Deaktiviert]

    Option ROM Nachrichten [Aktiviert] [Enabled (Aktiviert)] Die Option-ROM-Mitteilungen werden während des POST angezeigt. [Disabled] Only the ASUS logo will be shown during the POST. Interrupt 19 Capture [Disabled] Aktivieren Sie dieses Element, um das Abfangen von Interrupt 19 durch Options-ROMs zu ermöglichen.

  • Seite 127: Secure Boot

    [Other OS] Holen Sie sich die optimierte Funktion beim Booten unter Windows Non-UEFI-Modus. Microsoft Secure Boot unterstützt nur Windows UEFI-Modus. Schlüsselverwaltung Secure_Boot-Schlüssel löschen Secure_Boot-Schlüssel löschen. Dieses Element ermöglicht es Ihnen, alle Secure Boot Standardschlüssel zu löschen. ASUS MAXIMUS VII HERO 3-47...
  • Seite 128 Secure Boot-Schlüssel speichern Ermöglicht die PK (Plattform Keys) auf einem USB-Speichergerät zu speichern. PK-Verwaltung PK löschen Mit diesem Element können Sie die PK von Ihrem System löschen. Sobald der PK gelöscht ist, wird Secure Boot deaktiviert. Konfigurationsoptionen: [Yes] [No] Lade Standard PK Mit diesem Element können Sie die heruntergeladenen PK von einem USB- Speichergerät laden.

  • Seite 129: Dbx-Verwaltung Dbx Löschen

    Diese Elemente zeigen die verfügbaren Geräte. Die am Bildschirm angezeigte Anzahl der Geräteoptionen hängt von der Anzahl der im System installierten Geräte ab. Die am Bildschirm angezeigte Anzahl der Geräteoptionen hängt von der Anzahl der im System installierten Geräte ASUS MAXIMUS VII HERO 3-49...

  • Seite 130: Tools-Menü

    Ermöglicht den Betrieb von ASUS EZ Flash 2. Wenn Sie <Enter>drücken, wird eine Bestätigungsmeldung angezeigt. Verwenden Sie die Links/rechts-Taste, um [Ja] oder [Nein] zu wählen, drücken Sie die <Enter> zum Bestätigen. Für weitere Details beziehen Sie sich auf den Abschnitt 3.10.2 ASUS EZ Flash 2 utility. 3.9.2 ROG Secure Erase SSD-Geschwindigkeiten können sich wie bei jedem Speichermedium aufgrund von...
  • Seite 131 Locked (Gesperrt). SSDs werden möglicherweise gesperrt, falls der Secure Erase- Vorgang nicht abgeschlossen oder gestoppt wurde. Dies kann daran liegen, dass eine Drittanbietersoftware ein anderes als das von ASUS festgelegte Kennwort verwendet. Sie müssen die SSD in der Software freigeben, bevor Sie mit Secure Erase fortfahren.

  • Seite 132: Grafikkarteninformationen

    3.9.3 Grafikkarteninformationen Dieses Element zeigt Informationen über die in Ihrem System installierte Grafikkarte. 3.9.4 ASUS-Übertaktungsprofil Mit diesem Element können Sie mehrere BIOS-Einstellungen speichern oder laden. Profilname Geben Sie den Profilnamen zum Speichern der aktuellen BIOS-Einstellungen im Profil 1 bis 8 ein.

  • Seite 133: Asus Spd-Information

    ASUS SPD-Information Dieses Element ermöglicht Ihnen, DRAM SPD-Information zu sehen. DIMM-Steckplatzanzahl Ermöglicht Ihnen die Auswahl der DIMM-Steckplatznummer zur Anzeige der DRAM-SPD- (Serial Presence Detect) Informationen. Konfigurationsoptionen: [DIMM_A1] [DIMM_A2] [DIMM_B1] [DIMM_B2] Einige DRAM-Hersteller werden möglicherweise nicht erkannt. ASUS MAXIMUS VII HERO 3-53...

  • Seite 134: Rog Oc Panel H-Key Configure (Rog-Oc-Panel-H-Key Konfigurieren)

    3.9.6 ROG OC Panel H-Key Configure (ROG-OC-Panel-H-Key konfigurieren) ROG OC Panel H-Key Configure (ROG-OC-Panel-H-Key konfigurieren) ermöglicht Ihnen das Eingeben und Speichern von Werten zu CPU-Kernspannung, CPU-Eingangsspannung, BLCK- Frequenz und CPU-Verhältnis im UEFI-BIOS. Die gespeicherten Werte können mit einem kompatiblen OC Panel-Gerät synchronisiert und ohne Aufrufen des BIOS-Menüs über das OC Panel optimiert oder konfiguriert werden.

  • Seite 135: Exit Menü

    Sie Yes, um die Änderungen zu verwerfen und das Setup zu beenden. Launch EFI Shell from filesystem device Mit dieser Option können Sie versuchen, die EFI Shell-Anwendung (shellx64.efi) von einem der verfügbaren Dateisystemgeräte zu laden. ASUS MAXIMUS VII HERO 3-55...

  • Seite 136: Updating Bios

    EZ Update: Aktualisiert das BIOS in einer Windows-Umgebung. ASUS EZ Flash 2: Aktualisiert das BIOS über ein USB-Flash-Laufwerk. ASUS Crashfree BIOS 3: Stellt das BIOS über die Support-DVD oder einen USB-Stick wieder her, wenn die BIOS-Datei fehlerhaft ist. ASUS BIOS Updater: Aktualisiert das BIOS in einer DOS-Umgebung über die Motherboard Support-DVD oder ein USB-Flash-Laufwerk.
  • Seite 137 3.11.2 ASUS EZ Flash 2 Mit ASUS EZ Flash 2 können Sie das BIOS aktualisieren, ohne eine bootfähige Diskette oder ein OS-basiertes Dienstprogramm. Bevor Sie dieses Programm benutzen, besuchen Sie bitte die ASUS-Webseite unter www. asus.com, um die neueste BIOS-Datei herunterzuladen.
  • Seite 138 Sie können eine beschädigte BIOS-Datei über die Motherboard Support-DVD oder einen USB-Flashlaufwerk mit der aktuellen BIOS-Datei aktualisieren. Die BIOS-Datei auf der Motherboard Support-DVD kann älter als die ASUS BIOS-Datei auf der offiziellen Webseite sein. Wenn Sie die aktuelle BIOS-Datei verwenden möchten, laden Sie die Datei unter http://support.asus.com runter und speichern Sie es auf einem USB-...

  • Seite 139: Asus Bios Updater

    3.11.4 ASUS BIOS Updater Der ASUS BIOS-Updater erlaubt Ihnen das BIOS in der DOS-Umgebung zu aktualisieren. Die Screenshots in diesem Abschnitt sind nur als Referenz und möglicherweise nicht die Gleichen, wie auf Ihrem Computerbildschirm. Bevor Sie das BIOS aktualisieren •...
  • Seite 140 Auf dem BIOS-Updater Bildschirm, drücken Sie die Tabulatortaste, um vom Dateien Panel auf das Festplatten Panel zu wechseln und wählen Sie dann D:. ASUSTeK BIOS Updater for DOS V1.30 [2014/01/01] Current ROM Update ROM BOARD: MAXIMUS VII HERO BOARD: Unknown VER: 0210 (H :00 B :00)
  • Seite 141 BIOS, um Systemstartfehler zu vermeiden. Stellen Sie sicher, dass Sie die BIOS-Standardeinstellungen laden, um Systemkompatibilität und Stabilität zu gewährleisten. Wählen Sie hierzu Load Optimized Defaults im Exit-Menü. Siehe Abschnitt 3.13 Exit-Menü für weitere Details. ASUS MAXIMUS VII HERO 3-61...
  • Seite 142 3-62 Kapitel 3: BIOS-Setup...

  • Seite 143: Kapitel 4: Software-Support

    Kapitel 4: Software-Support Software Support Installieren eines Betriebssystems • Dieses Motherboard unterstützt Windows 7 (32bit/64bit) und Windows 8 (32bit/64bit) Betriebssysteme (OS). • Motherboard-Einstellungen und Hardware-Optionen variieren. Benutzen Sie die hier beschriebenen Einstellungsprozeduren nur als eine Referenz. Beziehen Sie sich auf die Dokumentation Ihres Betriebssystems für detaillierte Informationen. Support-DVD-Informationen Der Inhalt der Support-DVD kann jederzeit und ohne Ankündigung geändert werden. Besuchen Sie www.asus.com für Updates. 4.2.1 Ausführen der Support-DVD Vergewissern Sie sich vor der Ausführung der Support-DVD, dass Sie ein Administrator- Konto bei Windows 7, Windows 8, oder Windows 8.1 Betriebssystemen haben. So starten Sie die Support-DVD: Legen Sie die Support-DVD in das optische Laufwerk. Klicken Sie auf dem AutoPlay -Dialogfeld auf Run ASSETUP.exe. 2. Wenn das Dialogfeld Autoplay nicht erscheint, durchsuchen Sie den Inhalt der Support- DVD und Doppel-Klicken oder tippen Sie \\bin\ASSETUP.EXE, um das ASUS Motherboard Support-DV. ASUS MAXIMUS VII HERO...

  • Seite 144: Beschaffung Der Software-Handbücher

    öffnen. Motherboard unterstützt. Enthält ROG-relevante Videos. Zeigt die verfügbaren Treiber, wenn das System installierte Geräte erkennt. Installieren Sie die Klicken Sie, um die ASUS Kontaktinformationen notwendigen Treiber, um die Geräte benutzen anzuzeigen. Zur Anzeige von Informationen zu zu können.

  • Seite 145: Software Information

    Die Abbildungen in diesem Abschnitt sind nur als Referenz gedacht. Die aktuellen Software- Handbücher, enthalten in der Support-DVD, variieren je nach Modell. Software Information Die meisten Anwendungen auf der Support-DVD besitzen Assistenten, die Sie durch die Installation führen. Weitere Informationen finden Sie in der Online-Hilfe oder den Readme- Dateien, die bei der Software enthalten sind. AI Suite 3 AI Suite 3 ist eine komplett integrierte Oberfläche, die mehrere ASUS-Anwendungen vereint und dem Benutzer erlaubt, diese Anwendungen gleichzeitig zu starten und laufen zu lassen. Ai Suite 3 installieren Vergewissern Sie sich vor der Installation von AI Suite 3, dass Sie ein Administrator-Konto bei Windows 7, Windows 8, oder Windows 8.1 Betriebssystemen haben. So installieren Sie AI Suite 3 auf Ihrem Computer: Unter Windows® 7 Legen Sie die Support-DVD in das optische Laufwerk. Klicken Sie auf dem AutoPlay -Dialogfeld auf Run ASSETUP.exe, dann wählen Sie 2. Utilities ( Dienstprogramme ) Klicken Sie auf AI Suite 3 auf der Utilities-Leiste und folgen Sie den nachfolgenden 3. Abbildungen auf dem Bildschirm. ASUS MAXIMUS VII HERO...
  • Seite 146 Wenn das ASUS motherboard support DVD-Hauptmenü nicht erscheint, versuchen Sie die folgenden Schritte: Klicken Sie auf den Startbildschirm, dann auf Desktop. Klicken oder tippen Sie in der unteren linken Desktop-Ecke auf File Explorer (Datei-Explorer) , wählen Sie dann Ihr DVD-Laufwerk, tippen oder doppelklicken Sie auf die Setup-Applikation. AI Suite 3 starten Unter Windows ® Klicken Sie auf dem Bildschirm auf Start > All Programs > ASUS > AI Suite 3 > AI Suite 3. Unter Windows 7 können Sie die AI Suite 3 auch starten, indem Sie auf das Symbol im Benachrichtigungsbereich klicken. Windows 8/ Windows 8.1-Betriebssystem Klicken Sie AI Suite 3 im Startbildschirm, um AI Suite 3 unter Windows® 8 zu starten ( oder wenn Sie eine Maus benutzen, klicken Sie auf AI Suite 3 im Startbildschirm). Kapitel 4: Software-Support...
  • Seite 147 AI Suite 3-Hauptmenü Das AI Suite 3 Hauptmenü bietet Ihnen übersichtliche Einblicke auf das, was in Ihrem Computer vor sich geht, so dass Sie die Leistungen optimieren können und Ihr System stabiler läuft. Im AI Suite 3-Hauptmenü gibt es eine Zugangsmenüleiste, die Ihnen ermöglicht, schnell und unkompliziert Zugriff auf integrierte ASUS Hilfsprogramme zuzugreifen. Zum Starten der Menüleiste klicken oder tippen Sie an der oben rechts im Menü auf Die AI Suite 3-Screenshots in diesem Abschnitt sind nur als Referenz gedacht und können je nach Modell variieren. AI Suite 3-Menü starten AI-Suite-3-Hauptmenüleiste Systeminformation USB Charger+ 5-Way Optimization USB 3.0 Boost EZ Update USB BIOS Flashback Push Version Nachricht • Einige Funktionen auf dem AI Suite 3-Hauptmenü in dieser Anleitung können je nach Motherboard-Modell variieren. • Für detaillierte Software-Konfigurationen beziehen Sie sich bitte auf die Software- Handbücher auf der Support-DVD oder auf der ASUS-Webseite www.asus.com . ASUS MAXIMUS VII HERO...

  • Seite 148: Dual Intelligent Processors 5

    Dual Intelligent Processors 5 ASUS Dual Intelligent Prozessoren 5 vereint TPU EPU, DIGI+ Power Control, Fan Xpert 3 und Turbo App Funktionen, um die Leistung des Systems optimal ausschöpfen. Es gleicht automatisch die System-Performance, Energieeinsparung, Ebenen und Lüftereinstellungen, über das benutzerfreundliche AI Suite 3 Dienstprogramm, aus. 5-Way Optimization Die 5-Way Optimization Funktion optimiert dynamisch Ihren PC, basierend auf der Echtzeit- Nutzung, um den besten Systemstatus zu bieten. Es umfasst die wesentlichen Bereiche, wie CPU-Leistung, Energieeinsparung, stabile digitale Power, kühle und ruhige Lüftersteuerung und umfasst maßgeschneiderte Einstellungen für Ihre Anwendungen, um sicherzustellen, dass Ihr PC bereit für Spiele, Unterhaltung, Produktivität oder einfach alles, ist. Auf die 5-Way Optimization-Taste klicken, um die besten Einstellungen automatisch zu erkennen und abzustimmen Während der Einstellungen NICHT den Lüfter entfernen. Kapitel 4: Software-Support...

  • Seite 149: Turbo Processing Unit (Tpu)

    Spannungsanpassungen Zum Laden eines Klicken Sie, um die Alle Änderungen verwerfen gespeicherten Profils Kernspannungsanpassungen Standardwerte zu laden anklicken Zum Speichern der Änderungen in einem Profil anklicken Alle Änderungen verwerfen • Stellen Sie die Option CPU-Verhältniseinstellung im BIOS auf [Auto] ein, bevor Sie CPU-Frequenz in TPU nutzen. Beziehen Sie sich auf Kaptiel BIOS des Motherboard- Benutzerhandbuches für Details. • Die CPU-Frequenz-Leisten zeigen den Status der CPU-Kerne, die je nach CPU-Modell variieren. ASUS MAXIMUS VII HERO...

  • Seite 150: Gpu Boost

    GPU Boost CPU-Grafikspannungsanpassungen Zur Übernehmen der Anpassungen anklicken Zum Laden eines Klicken Sie zum Zum Speichern der gespeicherten Profils Aktivieren auf die Rückgängigmachen Anpassungen in einem Profil, anklicken Werkseinstellungen der Anpassungen anklicken anklicken Kapitel 4: Software-Support...

  • Seite 151: Energy Processing Unit (Epu)

    Klicken Sie, um die Einstellung Zum Rückgängigmachen der Zur Übernehmen der Klicken Sie zum Aktivieren der Spannungsabnahme Anpassungen anklicken Anpassungen anklicken auf die Werkseinstellungen auszuwählen • Wenn Sie die konfigurierte max. CPU-Energie zum Starten des Energiesparens aktivieren,wird die CPU-Frequez mit 800MHz in der Windows®- Betriebssystemsinformation des Computers angezeigt. Aber die tatsächliche CPU-Frequenz variiert je nach Spannung, die Sie manuell einstellen. Sie können die CPU-Spannung vom niedrigsten Punkt auf Ihren bevorzugten Wert einstellen. • Die konfigurierte max. CPU-Energie kann die Leistungsabgabe zur CPU reduzieren und die CPU-Leistungsfähigkeit unter einer schweren Systemlast beeinflussen. Starten Sie Ihren Computer neu, um Ihr System auf die Standardeinstellungen zurückzusetzen. ASUS MAXIMUS VII HERO...

  • Seite 152: Digi

    DIGI+ ASUS DIGI+ Power Control verfügt über die revolutionäre und innovative digitale VRM und DRAM Spannungscontroller. Diese Controller bietet Ultra-präzise Speicher und Spannungstuning für optimale Effizienz, Stabilität und Leistung. Die folgende Abbildung diehnt nur zu Ihrer Referenz. Konfigurationsoptionen variieren je nach Motherboard-Modell. Bildschirme umschalten Alle Änderungen Zur Anwendung der verwerfen Änderungen anklicken CPU-Leistungsphasensteuerung Erhöht die Phasenanzahl bei hoher Systembelastung, um beschleunigte sowie bessere thermale Leistungen zu erzielen. Verringern Sie die Phasenanzahl bei niedriger Systembelastung, um die VRM-Effizienz zu steigern. CPU VRM Schaltfrequenz Aktiviert Frequenzspreizung, um die Systemstabilität zu verbessern. Thermische CPU-Leistungssteuerung Eine höhere Temperatur führt zu einen breiteren thermischen CPU-Leistungsbereich und erweitert gleichzeitig die Übertaktungstoleranz, um das Übertaktungspotential zu vergrößern. CPU-Stromfähigkeit CPU Current Capability (CPU-Leistungsbereich) ermöglicht einen breiteren Gesamtleistungsbereich für die Übertaktung. Ein höherer Wert resultiert in einen breiteren Leistungsbereich und erweitert gleichzeitig den Übertaktungsfrequenzbereich. CPU-Belastungslinie-Kalibrierung Ermöglicht die Anpassung des Spannungsbereiches zur Steuerung der CPU- Lastkennlinie. Ein hoher Wert verbessert die Systemleistung, ein geringerer Wert vermindert den Energiebedarf. CPU-Leistungszyklusregelung CPU Power Duty Control passt die Stromzufuhr jeder VRM-Phase sowie die Thermale Leistung jeder Phasenkomponente an.

  • Seite 153: Fan Xpert 3

    Zum Festlegen einer ausgeglichenen Klicken Sie hier, um die Drehzahl Klicken Sie hier, zum Umschalten des Lüfters für eine hohe Konfiguration (Kompromiss zwischen CPU- und Gehäuse- Kühlleistung, zu erhöhen zwischen Geräuschentwicklung und Lüfterbildschirmen Geschwindigkeit) anklicken ASUS MAXIMUS VII HERO 4-11...

  • Seite 154: Turbo App

    Turbo App Turbo-App erlaubt Ihnen die Systemleistung, Netzwerkpriorität und Audio-Einstellung einer Anwendung anzupassen. Wenn eine Anwendung auf der Turbo-App-Liste ist, können Sie die CPU-Frequenz und eine Netzwerkpriorität zuweisen und die Audio-Einstellung der ausgewählten Anwendung definieren. Hier klicken, um die Liste der laufenden Anwendungen zu aktualisieren Hier klicken, um eine bestimmte Anwendung (.exe) der Turbo-App-Liste zuzuweisen Klicken Sie, um nach unten oder oben zu scrollen Zur Anwendung der Änderungen anklicken Rückgängigmachen der Änderungen anklicken Anwendungsliste...

  • Seite 155: Usb 3.0 Boost

    USB 3.0 Boost verwenden Zum Aktivieren der normalen Datentransfergeschwindigkeit des USB-Gerätes anklicken Zum Aktivieren von UASP oder Turbomodus, zum schnelleren USB-Gerät durch Anklicken USB-Datentransfer, anklicken Datentransferauswählen Vergewissern Sie sich, dass Sie das USB 3.0-Gerät mit den USB 3.0-Anschlüssen verbinden, die USB 3.0 Boost unterstützen. Weitere Details finden Sie im Abschnitt des Benutzerhandbuches Hintere E/A-Verbindung. • USB 3.0 Boost entdeckt automatisch USB 3.0-Geräte, die UASP unterstützen. Besuchen Sie die ASUS-Webseite unter www.asus.com für mehr Details über die Software-Konfiguration. • Die Datenübertragungsgeschwindigkeit variiert je nach USB-Gerät. Benutzen Sie USB 3.0-Geräte für höhere Leistung. ASUS MAXIMUS VII HERO 4-13...

  • Seite 156: Ez Update

    EZ Update EZ Update ist eine Software, mit der Sie Software, Treiber und BIOS Ihres Motherboards automatisch aktualisieren können. Mit dieser Software können Sie das BIOS auch manuell aktualisieren und das Systemstartlogo auswählen, das beim Selbsttest angezeigt wird. EZ Update starten Zum Starten von EZ Update (EZ-Aktualisierung) klicken oder tippen Sie oben rechts im AI und wählen dann EZ Update (EZ-Aktualisierung) in der AI Suite 3-Hauptmenü auf Suite 3-Hauptmenüleiste. EZ Update-Bildschirm Zum automatischen Aktualisieren von Motherboard- Treibern, -Software und -Firmware anklicken Zur Auswahl des Zur BIOS Zum Suchen und Systemstartlogos Aktualisierung Auswählen der BIOS-Datei anklicken anklicken anklicken...

  • Seite 157: Systeminformation

    Systeminformation Diese Software zeigt detaillierte Informationen und Einstellungen zur installierten Motherboard, CPU und zum Speicher. Systeminformation starten Zum Starten von System Information (Systeminformationen) klicken oder tippen Sie und wählen dann System Information oben rechts im AI Suite 3-Hauptmenü auf (Systeminformationen). Motherboard-Information ansehen Klicken Sie im Systeminfo-Bildschirm auf das MB, um Motherboard-Informationen anzusehen. CPU-Information ansehen Klicken Sie auf die CPU-Leiste, um die Information zur CPU anzusehen. ASUS MAXIMUS VII HERO 4-15...
  • Seite 158 SPD-Information ansehen Klicken Sie auf die SPD-Leiste, um die Information zum Speicher anzusehen. 4-16 Kapitel 4: Software-Support...

  • Seite 159: Usb Bios Flashback

    USB BIOS Flashback ist nur bei bestimmten Modellen Motherboard-Modellen verfügbar. USB BIOS Flashback verwenden Plan für BIOS- Aktualisierung festlegen Auf neu verfügbare BIOS-Updates Zum Abbrechen der überprüfen Download-Planung anklicken Zum Anwenden der Download-Planung anklicken BIOS-Download planen Markieren Sie in Download Setting die Option Schedule (Tage) und wählen Sie die Anzahl der Tage für den nächsten verfügbaren Download der Aktualisierung. Klicken Sie auf Apply, um den BIOS-Download-Plan zu speichern oder klicken Sie auf Cancel, um die Änderungen zu verwerfen. Klicken Sie auf Cancel, um die Änderungen zu verwerfen. ASUS MAXIMUS VII HERO 4-17...

  • Seite 160: Usb Charger

    Zum Übernehmen der Einstellungen anklicken Klicken oder tippen Sie, um die Einstellungen zu Zur Auswahl des USB-Gerätetyps anklicken, der bei verwerfen ausgeschaltetem System aufgeladen werden soll Achten Sie darauf, das USB-Gerät an einen USB-Port anzuschließen, der von dieser Software unterstützt wird. Weitere Details finden Sie im Abschnitt des Benutzerhandbuches 2.3.1 Hintere E/A-Verbindung. • USB Charger+ funktioniert nicht mit USB-Hubs, USB-Verlängerungskabeln und nicht standardisierten USB-Kabeln. • Es kann vorkommen, dass USB Charger+ einige ASUS-Geräte aufgrund spezieller technischer Eigenarten nicht erkennt. 4-18 Kapitel 4: Software-Support...

  • Seite 161: Push Nachricht

    Geräts anklicken Zum Übernehmen Klicken oder tippen Sie, der Einstellungen um die Einstellungen zu anklicken verwerfen Sie können die Push-Mitteilung auch über die Push-Mitteilung-Verknüpfung, auf der unteren rechten Ecke des Bildschirms, aktivieren. Dazu klicken oder tippen Sie auf <<, klicken oder tippen dann auf und wählen schließlich Ihren Computer und Ihr Smart Gerät koppeln Um Ihren Computer und Ihr Smart Gerät zu koppeln: Klicken Sie auf auf Ihren Smart Gerät, um Push-Mitteilungen zu starten. Push Notice Tippen Sie auf Push-Scan tippen Sie dann auf den Namen des Computers, mit dem Sie koppeln möchten. Um Ihren Computer und Smart-Gerät zu koppeln, stellen Sie sicher, dass beide mit dem gleichen WLA. ASUS MAXIMUS VII HERO 4-19...

  • Seite 162: Einrichten Von Pc-Modus Alarm Auf Ihrem Computer

    Einrichten von PC-Modus Alarm auf Ihrem Computer Mit dieser Funktion können Sie Ihren Computer neu starten, herunterfahren, oder in den Ruhemodus setzen und eine Warnung an Ihr Mobilgerät senden. Kreuzen Sie dies, um den Modus Alarm zu Zur Wahl des Smart aktivieren Geräts anklicken Stellen Sie den Tag und die Zeit ein, um die PC-Modi zu ermöglichen Stellen Sie die Minuten ein, um den Alarm zu senden, vor der PC-Modus Aktivierung Geben Sie Ihre Mitteilungen für...

  • Seite 163: Nachrichten Zu Ihrem Smart Gerät Senden

    Push Notice Zum Löschen der PC Tippen Sie, um Warnungen antippen PC-Modus Alarme anzeigen Tippen Sie, um PC-Status Alarme anzeigen Tippen Sie um, vom PC gesendete Nachrichten Tippen Sie, um mehr anzuschauen Host-Computer zu scannen ASUS MAXIMUS VII HERO 4-21...

  • Seite 164: Rog Audio-Funktionen

    ROG Audio-Funktionen Installation der Software Der Installationsassistent hilft Ihnen, den Realtek Audio Manager-Treiber von der Support-DVD des Motherboards zu installieren. Wenn die Realtek Audiosoftware korrekt installiert wurde, sehen Sie das Symbol des Realtek HD Audio Manager in der Taskleiste. Doppelklicken oder tippen Sie auf dieses Symbol, um den Realtek HD Audio Manager anzuzeigen. Realtek HD Audio Manager Sonic Studio Sonic Studio ist ein Audiosoftwarepaket, das sechs Audioregler bietet: Reverb (Nachhall), Bass Boost (Bassverstärkung), Equalizer, Voice Clarity (Stimmklarheit), Smart EQ (Smart Volume) ((Smart-EQ) (intelligente Lautstärke)) und Virtual Surround (Virtueller Raumklang). Virtual Surround (Virtueller Raumklang) wurde speziell für 2-Kanal-Headsets entwickelt und bietet optimierte Virtual-Surround-Technologie für Gaming. 4-22 Kapitel 4: Software-Support...

  • Seite 165: Equalizer-Voreinstellungen

    Smart EQ (Smart Volume)((Smart-EQ) (intelligente Lautstärke))-Schalter Zum automatischen Anpassen des EQ, damit Sie Details besser heraushören können. Virtual Surround(Virtueller Raumklang)-Schalter Dieses Element ermöglicht Ihnen bei Aktivierung das Erleben von virtuellem 7.1-Kanal-Raumklang von Ihrem Headset. Reverb(Nachhall)-Schalter Der Effekt Reverb (Nachhall) ist Teil der Virtual Sound Stage-Effekte; Sie können zwischen verschiedenen Nachhallvoreinstellungen wählen. Reverb presets (Nachhallvoreinstellungen) Klicken Sie zum Wählen eines Nachhalleffekts von verschiedenen Umgebungen für Nachhalleffekte. Dieses Element ist nur verfügbar, wenn der Reverb(Nachhall)-Schalter aktiviert ist. Test tone (Testton) Klicken Sie zum Starten des Tests für das ausgewählte voreingestellte Profil auf diese Schaltfläche. Preset profiles (Voreingestellte Profile) Klicken Sie auf eines der voreingestellten Profile. Wählen Sie zwischen Gaming, Musik, Film und Kommunikation. Profile import/export (Profil importieren/exportieren) Ermöglicht Ihnen das Importieren, Exportieren oder Rücksetzen auf die Standardeinstellungen eines Profils. ASUS MAXIMUS VII HERO 4-23...

  • Seite 166: Sonic Senseamp

    Sonic SenseAmp Sonic SenseAmp ist eine exklusive ROG-Erfindung, bei der es sich um einen integrierten Kopfhörerverstärker am Onboard-Audioschaltung mit drei Verstärkerstufen handelt. Sie erkennt die Impedanz Ihres Kopfhörers und passt die integrierte Verstärkung entsprechend an. Sonic SenseAmp funktioniert nur an der Frontblende. Wenn Sie einen Kopfhörer am frontseitigen Kopfhöreranschluss anschließen, blendet Sonic SenseAmp ein eingeblendetes Fenster ein, das „Detecting headphone impedance (Kopfhörerimpedanz wird erkannt)“ anzeigt. Nach Erkennung der Kopfhörerimpedanz zeigt Sonic SenseAmp ein weiteres eingeblendetes Fenster, das der nachstehenden Abbildung ähnelt. Beachten Sie die nachstehende Tabelle zum Verhalten von Sonic SenseAmp bei Anpassung der Impedanz des erkannten Kopfhörers: 32 ohm Amplify Level (Verstärkungsstufe) ist automatisch auf Performance eingestellt 150 ohms Amplify Level (Verstärkungsstufe) ist automatisch auf Powerful (Leistungsstark) eingestellt > 150 ohms Amplify Level (Verstärkungsstufe) ist automatisch auf Extreme (Extrem) eingestellt Anderes Gerät Das eingesteckte Gerät wird als anderes Gerät erkannt 4-24 Kapitel 4: Software-Support...
  • Seite 167 Nach Schließen des eingeblendeten Fensters ruft Sonic SenseAmp die Lautsprecherkonfiguration auf und zeigt die eingestellten Kopfhörerimpedanz. Zum manuellen Anpassen der Verstärkerstufen anklicken oder antippen. Zeigt die Impedanz Ihres Kopfhörers ASUS MAXIMUS VII HERO 4-25...

  • Seite 168: Sonic Soundstage

    Sonic SoundStage Sonic SoundStage ist eine Hardware-basierte Audiolösung für die virtuelle Sound Stage, die vier voreingestellte Gaming-Profile bietet: FPS (Egoshooter), Racing (Rennspiel), Fighting (Prügelspiel) und Sports (Sportspiel). • Diese Funktion ist nur bei Ausgabe beim frontseitigen Kopfhörerausgang verfügbar. • Sie können diese Funktion durch Aktivierung der speziellen SoundStage-Taste an Ihrem Motherboard aktivieren. Die Position der SoundStage-Taste entnehmen Sie bitte dem entsprechenden Abschnitt in der Bedienungsanleitung Ihres Motherboards. Eines der vier voreingestellten Gaming-Profile anklicken oder antippen. Mit dem Schieber manuell die Einstellung eines Elements anpassen Crossing (Überkreuzen) Bewegen Sie den Schieber zur Anpassung der Menge des überkreuzten Kanalmixes. Revert (Umkehren) Bewegen Sie den Schieber zum Umkehren zur Hauptaudioquelle. Space (Raum) Bewegen Sie den Schieber zum Anpassen und Virtualisieren von Raumklang. Crossing gain (Überkreuzungsverstärkung) Dieses Element funktioniert nur, wenn Crossing (Überkreuzen) und Revert (Umkehren) aktiviert sind. Bewegen Sie den Schieber zum Anpassen der Wandhärte.

  • Seite 169: Dts Connect

    DTS Connect DTS Connect liefert ausgezeichnete Audiounterhaltung bei allen Formaten und arbeitet mit 4-, 5.1- und 7.1-Kanal-Surround-Sound. Es ermöglicht Ihnen außerdem die Verbindung Ihres PCs mit einer Heimkinoanlage. Kontroll-einstellungen ASUS MAXIMUS VII HERO 4-27...

  • Seite 170: Sonic Radar Ii

    Sonic Radar II Sonic Radar II wurde für Egoshooter entwickelt und zeigt die präzise Richtung und Intensität einer Geräuschquelle an. Es verfügt über eine einfache und nutzerfreundliche Schnittstelle sowie Klangoptimierer zur Verstärkung der gewünschten Klangeffekte. Display Menu (Anzeigemenü) Passen Sie die Einstellungen für das jeweilige Spiel an, einschließlich Transparency (Transparenz), Signal, Size (Größe) und Remanency (Remanenz). Zeigt die verfügbaren Optionen. Klicken Sie auf ein Register zur Auswahl einer Option. Jede Option hat ihre eigenen Einstellungen und Menüs. Klicken Sie zum Zurücksetzen auf die Werkseinstellungen. Zum Starten des Testtons anklicken oder antippen.
  • Seite 171 Audio Mode/Radar Selection(Audiomodus/Radarauswahl)-Menü Ermöglicht Ihnen die Konfiguration der Klangoptimierer. Zur Auswahl des gewünschten Klangoptimierers Häkchen setzen Audio Mode/Radar Selection(Audiomodus/Radarauswahl) werden mittels Schnelltasten im Spiel aktiviert. Weitere Informationen zu Schnelltasteneinstellungen finden Sie im Register Controls (Regler). ASUS MAXIMUS VII HERO 4-29...

  • Seite 172: Gamefirst Iii

    GameFirst III ASUS GameFirst III ist eine Netzwerkverwaltungssoftware, die zur Priorisierung der Nutzeranforderungen über vier voreingestellte Paket-priorisierte Profile (Optimization (Optimierung), Game (Spiel), Media Streaming (Medienstreaming) und File Sharing (Dateifreigabe)) verfügt. Zudem können Nutzer Bandbreite manuell zuweisen und Prioritätseinstellungen einzelner Applikationen zur schnelleren oder reibungsloseren Ausführung anpassen. Doppelklicken Sie zur Nutzung von GameFirst III auf auf dem Desktop. Ein beliebiges Element zur Schnellansicht anklicken oder Zum Öffnen der Register für verschiedene Funktionen antippen. anklicken oder antippen. Bandbreitengeschwindigkeits- einstellungen Zum Laden eines voreingestellten Profils und mit Schieber anpassen oder Wert des...

  • Seite 173: Applikationsnutzung

    Netzwerkmonitor Top-5-Applikationen Zeigt die 5 aktuell verwendeten Applikationen mit der höchsten Bandbreitenauslastung. Applikationsnutzung Zeigt die individuelle Download- und Upload-Bandbreite der aktuell verwendeten Applikationen. Gesamtnutzung Zeigt die gesamte Download- und Upload-Bandbreite der aktuell verwendeten Applikationen. ASUS MAXIMUS VII HERO 4-31...
  • Seite 174 Bandbreitentest Mit dieser Funktion können Sie die Geschwindigkeit des Internetanbieters testen oder die Upload-/Download-Geschwindigkeiten Ihres Internetanbieters manuell eingeben und die Geschwindigkeit bei Bedarf übernehmen. Upload/Download- Geschwindigkeit eingeben Zum Starten des Geschwindigkeitstests anklicken oder antippen. Zur Übernahme der Geschwindigkeit nach manueller Eingabe des gewünschtes Wertes oder nach Durchführung des Geschwindigkeitstests anklicken oder antippen. Netzwerkinformationen verwenden Zeigt Informationen zur physikalischen Netzwerkkarte, wie Geschwindigkeit, physikalische Adresse, IP-Adresse, Subnetzmaske und Standard-Gateway. 4-32 Kapitel 4: Software-Support...

  • Seite 175: Keybot

    Function keys (Funktionstasten) und Shortcut Zum Ein-/Ausschalten der settings (Verknüpfungseinstellungen) anklicken oder KeyBot-Funktion Häkchen antippen. setzen Eines der Elemente zur Durchführung einer spezifischen Aufgabe anklicken oder antippen bzw. die entsprechenden Tasten an der Tastatur anklicken. Smart login ASUS MAXIMUS VII HERO 4-33...
  • Seite 176 Function Keys (Funktionstasten) Shortcut (Verknüpfung) 4-34 Kapitel 4: Software-Support...

  • Seite 177: Asus Media Streamer

    Zur Bearbeitung der Mediendateien Zur Auswahl des Mediendateityps anklicken oder tippen anklicken Wählen Sie das Gerät, zu dem Melden Sie sich an Ihrem ASUS Konto Zum Wiedergeben der Mediendateien Sie streamen möchten an, um in verschiedenen Netzwerken anklicken zu streamen...

  • Seite 178: Hinzufügen Und Löschen Von Mediendateien

    Hinzufügen und Löschen von Mediendateien Datein ziehen oder ankreuzen, um diese hinzuzufügen oder zu löschen. Hier klicken um einen neuen Ordner zu erstellen oder hinzuzufügen Hier klicken, um die ausgewählte Datei hinzuzufügen Hier klicken, um ausgewählte Datein zu löschen Hier klicken, um das Löschen oder Hinzufügen von Hier klicken, um Änderungen zu Dateien fortzusetzen verwerfen...

  • Seite 179: Asus Disk Unlocker (Asus-Datenträgerfreigabe)

    4.11 ASUS Disk Unlocker (ASUS-Datenträgerfreigabe) Dieses exklusive ASUS-Dienstprogramm bietet eine nutzerfreundliche Schnittstelle zum Identifizieren und Nutzen des gesamten Speicherplatzes in Festplatten. ASUS Disk Unlocker (ASUS-Datenträgerfreigabe) wird nur unter Windows 7 und Windows 8 unterstützt. Klicken Sie zum Starten von ASUS Disk Unlocker (ASUS-Datenträgerfreigabe) auf Zum Öffnen der Hilfedatei, die detaillierte Informationen zur Nutzung von ASUS Disk Unlocker anzeigt, anklicken oder antippen. Hilfe-Datei zu ASUS Disk Unlocker (ASUS-Datenträgerfreigabe) ASUS MAXIMUS VII HERO 4-37...

  • Seite 180: Ramdisk

    4.12 RAMDisk RAMDisk ist eine Datenspeichersoftware, die einen Teil Ihres Systemspeichers reserviert und in ein virtuelles High-Speed-Laufwerk verwandelt, in dem Sie Cache-Dateien und Spiel-Apps für sofortigen Zugriff ablegen können. Die Funktion Dynamic Memory Allocation (Sofortige Speicherzuweisung) kann nicht verwendeten Speicher von RAMDisk bei Bedarf für das System freigeben und hilft bei der Verlängerung der Betriebslebenszeit Ihrer SSD oder Festplatte. Die folgenden Ordner eignen sich nicht zur RAMDisk-Optimierung. Werden sie in RAMDisk verschoben, kann sich dies negativ auf die Leistung Ihres Systems auswirken. Swap file/Page file (Auslagerungsdatei): Die Auslagerungsdatei ist ein permanenter • Speicherplatz, der als virtuelle Speichererweiterung des Systemspeichers genutzt wird. Durch Verschieben der Swap-Datei in die RAMDisk wird deren Zweck einfach außer Kraft gesetzt; dies kann Ihre Systemleistung beeinträchtigen. Startordner: Da RAMDisk während des Startvorgangs gemeinsam mit den Inhalten • der Verbindungsordner lädt, kann die Änderung des Pfades der Startordner einen Systemfehler verursachen und das Laden Ihrer RAMDisk deaktivieren. Klicken Sie zum Starten von RAMDisk auf Ein RAMDisk-Laufwerk erstellen/löschen Ihr RAMDisk-Laufwerk ermöglicht Ihnen das Ablegen Ihrer Lieblingsapplikationen und -dateien im RAM, sodass Sie Ihre RAM-Geschwindigkeit für bessere Lese-/Schreibleistung nutzen können. Die in der RAMDisk gespeicherten Dateien werden automatisch jedes Mal gesichert, wenn Ihr PC abgeschaltet ist. Der Startvorgang kann je nach Größe Ihres RAMDisk-Laufwerks eine Weile dauern. So erstellen Sie RAMDisk- Laufwerke: Zum Erstellen von RAMDisk-Laufwerken anklicken oder antippen Schieber zum Einstellen Auswahlpfeil zur Auswahl der Größenzuweisung...

  • Seite 181: So Löschen Oder Formatieren Sie Ein Bestehendes Ramdisk-Laufwerk

    Zur Auswahl des Ortes und seines verfügbaren zur Erstellung eines Speicherplatzes anklicken Verbindungspunktes anklicken oder antippen. oder antippen. Zum Abschließen der Hinzufügung des neuen Verbindungspunktes anklicken oder antippen. Zum Löschen des bestehenden Verbindungspunktes anklicken oder antippen. ASUS MAXIMUS VII HERO 4-39...

  • Seite 182: Sicherungsdateien Synchronisieren

    Sicherungsdateien synchronisieren Nach Erstellung eines Verbindungspunktes erstellt RAMDisk automatisch einen Sicherungsordner im Originalverzeichnis der Datei. Nutzen Sie RAMDisk zur manuellen Synchronisierung von Aktualisierungen mit diesen Sicherungsdateien. Synchronize (Synchronisieren) zum Aktualisieren Ihrer Dateien anklicken oder antippen 4-40 Kapitel 4: Software-Support...

  • Seite 183: Memtweakit

    Register About (Info) anklicken oder antippen, dann zum Aufrufen der offiziellen ROG-Webseite auf REPUBLIC OF GAMERS klicken. Zum Verlassen von MemTweakIt anklicken oder antippen Zum Übernehmen der Einstellungen anklicken Klicken Sie zum Validieren Ihrer Einstellungen. ASUS MAXIMUS VII HERO 4-41...

  • Seite 184: Ihre Memtweakit-Einstellungen Validieren Und Speichern

    Ihre MemTweakIt-Einstellungen validieren und speichern So validieren und speichern Sie Ihre Konfiguration online: Starten Sie MemTweakIt und klicken auf Validate (Validieren). Geben Sie im Online Mode (Online-Modus) Ihre ASUS-Kontokennung und Ihr Kennwort ein, klicken Sie auf Submit (Übernehmen). Ihre Konfiguration wird auf der MemTweakIt-Startbildschirm. So beschäftigen und speichern Sie Ihre Konfiguration manuell: Starten Sie MemTweakIt und klicken auf Validate (Validieren). Klicken Sie im Manual Mode (Manueller Modus) auf Save Validation File (Validierungsdatei speichern). Geben Sie einen Dateinamen für Ihre Konfigurationsdatei ein und klicken auf Submit (Übernehmen). Klicken Sie auf validation webpage (Validierungswebseite). Im Fenster MemTweakIt - Validation File Upload geben Sie Ihr ASUS-Konto-ID und Kennwort ein. Klicken oder tippen Sie auf Browse (Durchsuchen), machen die gespeicherte .cvf-Datei ausfindig und klicken auf Open (Öffnen).

  • Seite 185: Rog Cpu-Z

    4.14 ROG CPU-Z Dieses Dienstprogramm sammelt Informationen über die in Ihrem System installierten Hauptgeräte und zeigt diese in einem angepassten ROG-Layout an. ROG CPU-Z präsentiert Ihnen Informationen und Status zu CPU, Motherboard, Arbeitsspeicher, Grafikkarte und anderen in Ihrem System installierten Komponenten. Sie können einen Bericht über Ihre Systeminformationen erstellen und versenden oder auf der CPU-Z-Webseite veröffentlichen. Doppelklicken Sie zur Nutzung von ROG CPU-Z am Desktop auf ASUS MAXIMUS VII HERO 4-43...
  • Seite 186 4-44 Kapitel 4: Software-Support...

  • Seite 187: Kapitel 5: Raid-Unter

    RAID 10 kombiniert data striping und data mirroring, ohne dass Paritäten (redundante Daten) errechnet und geschrieben werden müssen. Die RAID 10*-Konfiguration vereint alle Vorteile von RAID 0- und RAID 1-Konfigurationen. Für diese Konfiguration benötigen Sie vier neue Festplatten, oder eine bestehende und drei neue. ASUS MAXIMUS VII HERO...

  • Seite 188: Serial Ata-Festplatten Installieren

    5.1.2 Serial ATA-Festplatten installieren Das Motherboard unterstützt Serial ATA-Festplatten. Für optimale Leistung sollten Sie identische Laufwerke des selben Modells und der gleichen Kapazität installieren, wenn Sie ein Disk-Array erstellen. So installieren Sie SATA-Festplatten für eine RAID-Konfiguration: Bauen Sie die SATA-Festplatten in die Laufwerksschächte ein. Schließen Sie die SATA-Signalkabel an.

  • Seite 189: Intel Rapid Storage Technology Option Rom-Dienstprogramm

    Mit den Navigationstasten am unteren Rand des Bildschirms können Sie durch die Menüs bewegen und die Menüop. Die RAID BIOS-Setup-Anzeigen in diesem Abschnitt sind nur als Referenz gedacht und können sich von denen auf Ihrem Bildschirm unterscheiden. Das Programm unterstützt maximal vier Festplatten für die RAID-Konfiguration. ASUS MAXIMUS VII HERO...

  • Seite 190: Erstellen Eines Raid-Sets

    Erstellen eines RAID-Sets So erstellen Sie ein RAID-Set: Im Hauptmenü, wählen Sie 1. Erstellen eines RAID-Volumen und drücken Sie <Enter>. Der folgende Bildschirm erscheint: Intel(R) Rapid Storage Technology - Option ROM - v10.5.1.1070 Copyright(C) 2003-10 Intel Corporation. All Rights Reserved. [ CREATE VOLUME MENU ] Name: Volume0...
  • Seite 191 WARNING: ALL DATA ON SELECTED DISKS WILL BE LOST. Are you sure you want to create this volume? (Y/N): Drücken Sie <Y>, um das RAID-Volumen zu erstellen und zum Hauptmenü zurückzukehren oder <N>, um zum VOLUMEN ERSTELLEN-Menü zurückzukehren. ASUS MAXIMUS VII HERO...

  • Seite 192: Ein Raid-Set Löschen

    Ein RAID-Set löschen Seien Sie vorsichtig beim Löschen eines RAID-Sets. Alle Daten auf den Festplattenlaufwerken gehen beim Löschvorgang eines RAID-Sets verloren. So löschen Sie ein RAID-Set: Im Hauptmenü, wählen Sie 2. Löschen eines RAID-Volumen und drücken Sie <Enter>. Der folgende Bildschirm erscheint: [ DELETE VOLUME MENU ] Name Level...

  • Seite 193: Um Das Intel Rapid Storage Technology Option Rom-Dienstprogramm Zu Verlassen

    Wenn das Menü Make Disk erscheint, drücken Sie die Taste <1>, um eine RAID- Treiberdiskette zu erstellen. Legen Sie eine formatierte Diskette in das Diskettenlaufwerk und drücken Sie die <Eingabetaste>. Folgen Sie den Bildschirmanweisungen, um die Installation abzuschließen. ASUS MAXIMUS VII HERO...

  • Seite 194: Erstellen Einer Raid-Treiberdiskette Unter Windows

    5.2.2 Erstellen einer RAID-Treiberdiskette unter Windows® So erstellen Sie eine RAID-Treiberdiskette in Windows®: Starten Sie Windows. Schließen Sie das USB-Diskettenlaufwerk an und legen Sie eine Diskette ein. Legen Sie die Motherboard Support-DVD in das optische Laufwerk. Gehen Sie zum Menü Make Disk und klicken Sie auf Intel AHCI/RAID Driver Disk, um eine RAID-Treiberdiskette zu erstellen.

  • Seite 195: Anhang

    Wenden Sie sich an den Fachhändler oder einen erfahrenen Radio-/ Fernsehtechniker. Die Verwendung von geschirmten Kabeln für den Anschluss des Monitors an die Grafikkarte ist erforderlich, um die FCC-Bestimmungen zu gewährleisten. Änderungen oder Modifizierungen dieses Geräts, die nicht ausdrücklich von der für Übereinstimmung verantwortlichen Partei genehmigt sind, können das Recht des Benutzers, dieses Gerät zu betreiben, annullieren. ASUS MAXIMUS VII HERO...

  • Seite 196: Ic: Kanadische Entsprechenserklärung

    IC: Kanadische Entsprechenserklärung Entspricht den kanadischen ICES-003 Class B-Spezifikationen. Dieses Gerät entspricht dem RSS-210 von Industry Canada. Dieses Gerät der Klasse B erfüllt alle Anforderungen der kanadischen Bestimmung für Interferenz-Geräte. Dieses Gerät stimmt mit lizenzfreiem/lizenzfreien RSS-Standard(s) von Industry Canada überein. Der Betrieb unterliegt den folgenden zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen verursachen, und (2) das Gerät muss empfangene Störungen akzeptieren, einschließlich Störungen, die einen unerwünschten Betrieb verursachen können.
  • Seite 197 Mülltonne zeigt an, dass Batterien nicht im normalen Hausmüll entsorgt werden dürfen. Rücknahmeservices Das ASUS-Wiederverwertungs- und Rücknahmeprogramm basiert auf den Bestrebungen, die höchsten Standards zum Schutz der Umwelt anzuwenden. Wir glauben, dass die Bereitstellung einer Lösung für unsere Kunden die Möglichkeit schafft, unsere Produkte, Batterien, andere Komponenten und ebenfalls das Verpackungsmaterial verantwortungsbewußt der...

  • Seite 198: Asus Kontaktinformation

    800 Corporate Way, Fremont, CA 94539, USA Telefon +1-510-739-3777 +1-510-608-4555 Webseite http://www.asus.com/us/ Technischer Support Support Fax +1-284-282-0883 Telefon +1-812-282-2787 Online-Support http://www.service.asus.com ASUS COMPUTER GmbH (Deutschland und Österreich) Adresse Harkort Str. 21-23, D-40880 Ratingen, Deutschland +49-2102-959911 Webseite http://www.asus.com/de Online-Kontakt http://eu-rma.asus.com/sales Technischer Support Telefon +49-1805-010923* Support Fax +49-2102-9599-11 Online Support http://www.asus.com/de/support/...
  • Seite 199 ASUS MAXIMUS VII HERO...
