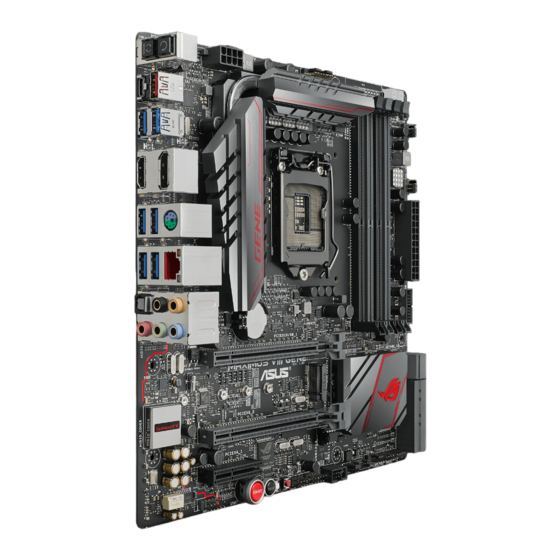

Asus VIII GENE Handbuch
  1. Anleitungen
  2. Marken
  3. Asus Anleitungen
  4. PC-Komponenten
  5. VIII GENE
  6. Handbuch

Asus VIII GENE Handbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

MAXIMUS
VIII GENE

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Asus VIII GENE

Inhaltszusammenfassung für Asus VIII GENE

  • Seite 1 MAXIMUS VIII GENE...
  • Seite 2 Sprache übersetzt werden, abgesehen von vom Käufer als Sicherungskopie angelegter Dokumentation. Die Produktgarantie erlischt, wenn (1) das Produkt ohne schriftliche Genehmigung von ASUS repariert, modifiziert oder geändert wird und wenn (2) die Seriennummer des Produkts unkenntlich gemacht wurde oder fehlt.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Sicherheitsinformationen ....................vi Über dieses Handbuch ....................vii MAXIMUS VIII GENE Spezifikationsübersicht ............. ix Verpackungsinhalt ......................xiii Installationswerkzeuge und Komponenten ............... xiv Kapitel 1: Produkteinführung Sonderfunktionen ..................1-1 1.1.1 Leistungsmerkmale des Produkts ..........1-1 1.1.2 ROG-Gaming-Merkmale ..............1-3 1.1.3 ROG-Sonderfunktionen:..............
  • Seite 4 3.6.11 SMART-Informationen zu Festplatte/SSD ........3-35 Monitor-Menü ....................3-36 Boot Menü ....................3-41 Tools-Menü ....................3-46 3.9.1 ASUS EZ Flash 3 Utility ............... 3-46 3.9.2 Sicheres Löschen ................. 3-46 3.9.3 ASUS-Übertaktungsprofil ............. 3-48 3.9.4 ROG OC Panel H-Key Configure (ROG-OC-Panel-H-Key konfigurieren) ..3-49 3.9.5...
  • Seite 5 Dual Intelligent Processors 5 ..............4-13 ROG Audio-Funktionen ................4-29 Sonic Radar II ....................4-36 GameFirst III ....................4-38 KeyBot II ......................4-41 4.10 ASUS Media Streamer ................. 4-43 4.11 RAMDisk ....................... 4-45 4.12 MemTweakIt ....................4-48 4.13 ROG CPU-Z ....................4-50 4.14...

  • Seite 6: Sicherheitsinformationen

    Sicherheitsinformationen Elektrische Sicherheit • Um die Gefahr eines Stromschlags zu verhindern, ziehen Sie die Netzleitung aus der Steckdose, bevor Sie das System an einem anderen Ort aufstellen. • Beim Anschließen oder Trennen von Geräten an das oder vom System müssen die Netzleitungen der Geräte ausgesteckt sein, bevor die Signalkabel angeschlossen werden.

  • Seite 7: Über Dieses Handbuch

    Wo finden Sie weitere Information In den folgenden Quellen finden Sie weitere Informationen, sowie Produkt und Software-Updates. ASUS Webseite Die ASUS Webseite (www.asus.com) enthält aktualisierte Informationen über ASUS Hardware und Softwareprodukte. Optionale Dokumentation Ihr Produktpaket enthält möglicherweise optionale Dokumente, wie z.B. Garantiekarten, die von...

  • Seite 8: Anmerkungen Zu Diesem Handbuch

    Anmerkungen zu diesem Handbuch Um sicherzustellen, dass Sie die richtigen Schritte ausführen, beachten Sie die folgenden Symbole, die in diesem Handbuch benutzt werden. GEFAHR/WARNUNG: Informationen zur Vermeidung von Verletzungen beim Versuch, eine Aufgabe abzuschließen. ACHTUNG: Informationen, um Schäden an den Komponenten zu vermeiden, beim Ausführen einer Aufgabe.

  • Seite 9: Maximus Viii Gene Spezifikationsübersicht

    MAXIMUS VIII GENE Spezifikationsübersicht LGA1151-Sockel für 6. Generation Intel® Core™ i7 / i5 / i3 / Pentium® / Celeron® Prozessoren Unterstützt 14nm CPU Unterstützt Intel Turbo Boost Technologie 2.0* * Die Unterstützung dieser Funktionen hängt von den CPU-Typen ab. Chipsatz Intel Z170 Express Chipset 4 x DIMM, max.
  • Seite 10 - Sonic Studio II - Sonic Radar II - DTS Connect Intel Z170 Express Chipsatz - Unterstützt ASUS USB 3.1 Boost: - 8 x USB 3.0 Anschlüsse (2 Anschlüsse auf dem Mittelboard; 6 Anschlüsse auf der Rückseite) - 4 x USB 2.0 Anschlüsse auf dem Mittelboard* ASMedia USB 3.1 Controller - unterstützen ASUS USB 3.1 Boost:...

  • Seite 11: Asus Ez Diy

    MAXIMUS VIII GENE Spezifikationsübersicht ASUS Dual Intelligent Processors 5 - 5-Wege-Optimierungstaste konsolidiert perfekt TPU, EPU, DIGI+ Power Control, Fan Xpert 3 und Turbo App ASUS-Exklusive-Eigenschaften - AI Suite 3 - USB 3.1 Boost - AI Charger+ - Push Nachricht - Disk Unlocker...

  • Seite 12: Handhabbarkeit

    1 x System Panel Anschluss 128 Mb Flash ROM, UEFI AMI BIOS, PnP, DMI 3.0, WfM 2.0, SM BIOS 3.0, ACPI 5.0, Mehrsprachiges BIOS, ASUS EZ Flash 3, BIOS Funktionen CrashFree BIOS 3, F11 EZ Tuning Wizard, F6 Qfan Control, F3 My Favorites, F9 Quick Note, Zuletzt geändertes Log, F12 PrintScreen...

  • Seite 13: Verpackungsinhalt

    MAXIMUS VIII GENE Spezifikationsübersicht Windows ® Unterstützte Windows 8.1* ® Betriebssysteme Windows ® *Unterstützt nur 64 Bit Formfaktor mATX Formfaktor, 9,6 Zoll x 9,6 Zoll (24,4 cm x 24,4 cm) Spezifikationen können sich ohne vorherige Ankündigung ändern. Verpackungsinhalt Stellen Sie sicher, dass Ihr Motherboard-Paket die folgenden Artikel enthält.

  • Seite 14: Installationswerkzeuge Und Komponenten

    Installationswerkzeuge und Komponenten 1 Tüte mit Schrauben Philips (Kreuz)-Schraubenzieher PC Gehäuse Netzteil Intel LGA 1151 CPU CPU-Lüfter, kompatibel mit Intel LGA 1151 DDR4 DIMM SATA Festplattenlaufwerk SATA optisches Laufwerk (optional) Grafikkarte (optional) Das Werkzeug und die Komponenten, in der Tabelle aufgelistet, sind nicht im Motherboard- Paket enthalten.

  • Seite 15: Kapitel 1: Produkteinführung

    PCIe 1.0/2.0 Geräten. SLI/CrossFire™ auf Verlangen Dieses Motherboard unterstützt Multi-GPU SLI/CrossFireX™-Grafikkarten für beispiellose Gaming-Leistung. Basierend auf Intels Z170-Plattform optimiert dieses Motherboard die PCIe- Zuweisung mehrerer GPUs zur Unterstützung von bis zu 2-WAY GPU SLI- oder CrossFireX™- Konfigurationen. ASUS MAXIMUS VIII GENE...

  • Seite 16: Unterstützung

    M.2 Unterstützung Dieses Motherboard verfügt über einen M.2-Steckplatz, der PCIE- und SATA-Modus unterstützt. Der PCIE-Modus arbeitet bei vollen PCI Gen. 3.0 x4 Geschwindigkeiten. Der SATA-Modus teilt die Bandbreite mit den SATA-Anschlüssen 1 und 2, und er deaktiviert diese Anschlüsse automatisch, wenn eine M.2-Karte eingelegt ist. Unterstützt 2242 (22 mm x 42 mm), 2260 (22 mm x 60 mm), 2280 (22 mm x 80 mm) und 22110 (22 mm x 110 mm) SSD-Karten.

  • Seite 17: Rog-Gaming-Merkmale

    SenseAmp ist die Einstellung Ihrer hochqualitativen Kopfhörer so einfach wie das Anschließen. GameFirst-Technologie ASUS GameFirst Technologie ist eine Netzwerkverwaltungssoftware, die zur Unterstützung der Nutzeranforderungen über vier voreingestellte paket-priorisierte Profile verfügt. Zudem können Nutzer Bandbreite manuell zuweisen und Prioritätseinstellungen einzelner Applikationen zur schnelleren oder reibungsloseren Ausführung anpassen.

  • Seite 18: Rog-Sonderfunktionen

    Dienstprogrammen hin- und herzuschalten. USB 3.1 Boost ASUS USB 3.1 Boost, welcher USB 3.0 und USB 3.1 Standard UASP (USB Attached SCSI Protocol) unterstützt, steigert die Datenübertragungsgeschwindigkeit eines USB- Geräts erheblich - um bis zu 170% schneller als die bereits beeindruckende USB 3.1 Übertragungsgeschwindigkeit.
  • Seite 19 Speicherplatz, in dem Sie Ihre Lieblings-Apps und Game-Cache-Dateien zum Genießen hochschneller RAM-Leistung beim Zugriff ablegen können. Darüber hinaus verlängert dies die SSD-Lebensdauer, Ihr Hauptspeicher bleibt für wirklich wichtige Aufgaben optimiert und Sie erhalten automatische Datensicherung und -wiederherstellung. RAMDisk unterstützt nur 64-Bit-Betriebssysteme. ASUS MAXIMUS VIII GENE...

  • Seite 20: Motherboard-Übersicht

    Motherboard-Übersicht 1.2.1 Bevor Sie beginnen Beachten Sie bitte vor dem Installieren der Motherboard-Komponenten oder dem Ändern von Motherboard-Einstellungen folgende Vorsichtsmaßnahmen. • Ziehen Sie das Netzkabel aus der Steckdose heraus, bevor Sie eine Komponente anfassen. • Tragen Sie vor dem Anfassen von Komponenten eine geerdete Manschette, oder berühren Sie einen geerdeten Gegenstand bzw.

  • Seite 21: Motherboard-Layout

    1.2.2 Motherboard-Layout Weitere Informationen zu Anschlüssen an der Rückblende und internen Anschlüssen finden Sie unter Interne Anschlüsse und Rückwärtige I/O-Anschlüsse. ASUS MAXIMUS VIII GENE...
  • Seite 22 Layout-Inhalte Stecker/Jumper/Steckplätze Seite 1. ATX Stromanschlüsse (24-Pin EATXPWR, 8-Pin EATX12V) 1-37 2. LGA1151 CPU-Sockel 3. CPU-, Wasserpumpen-, CPU-Zusatz-, Zusatz- und Gehäuselüfteranschlüsse (CPU_FAN vierpolig, W_PUMP vierpolig, CPU_ 1-36 OPT vierpolig, EXT_FAN fünfpolig, CHA_FAN1-4 vierpolig) 4. DDR4 DIMM-Steckplätze 1-10 5. ProbeIt 1-40 6.

  • Seite 23: Central Processing Unit (Cpu)

    Reparaturkosten nur übernehmen, wenn die Schäden durch die Lieferung entstanden sind. • Bewahren Sie die Abdeckung nach der Installation des Motherboards auf. ASUS wird die Return Merchandise Authorization (RMA)-Anfragen nur bearbeiten, wenn das Motherboard mit der Abdeckung auf dem LGA1151 Sockel kommt.

  • Seite 24: Systemspeicher

    1.2.4 Systemspeicher Das Motherboard ist mit vier Double Data Rate 4 (DDR4) Dual Inline Memory Module (DIMM)- Steckplätzen ausgestattet. Ein DDR4-Module sind anders gekerbt als DDR-, DDR2- oder DDR3-Module. Installieren Sie KEIN DDR-, DDR2- oder DDR3-Speichermodul auf einen DDR4-Steckplatz. Empfohlene Speicherkonfigurationen 1-10 Kapitel 1: Produkteinführung...
  • Seite 25 Sie den Abschnitt 3.5 Extreme Tweaker-Menü für die manuelle Speicherfrequenzeinstellung. • Die Speichermodule benötigen evtl. bei der Übertaktung und bei der Nutzung unter voller Systemlast (4 DIMMs) ein besseres Kühlsystem, um die Systemstabilität zu gewährleisten. ASUS MAXIMUS VIII GENE 1-11...

  • Seite 26: Ddr4 3600+ Mhz Fähigkeit

    Liste qualifizierter Händler des MAXIMUS VIII GENE-Motherboards DDR4 3600+ MHz Fähigkeit DIMM Steckplatzunterstützung Chip Chip (optional) Händler Teil Nr. Größe Timing Spannung Marke 16 GB (4 x 4 GB) • CORSAIR CMD16GX4M4B3600C18 18-19- 1.35V • 19-39 16 GB (4 x 4 GB) •...

  • Seite 27: Ddr4 3300 Mhz Fähigkeit

    16 GB (4 15-17- 1.35V • x 4 GB) 17-35 Kingston HX432C16PBK4/16 • 16 GB (4 16-16- 1.35V • x 4 GB) 16-39 G.SKILL F4-3200C16Q-16GRKD 16 GB (4 16-16- 1.35V • • x 4 GB) 16-36 ASUS MAXIMUS VIII GENE 1-13...

  • Seite 28: Ddr4 3000 Mhz Fähigkeit

    DDR4 3000 MHz Fähigkeit DIMM Steckplatzunterstützung Chip Chip (optional) Händler Teil Nr. Größe Timing Spannung Marke AVEXIR AVD4U30001504G-4CIR 16 GB (4 15-15- 1.35V • • x 4 GB) 15-35 ADATA AX4U3000W4G16-QRZ 16 GB (4 16-16- 1.35V • • x 4 GB) 16-36 ADATA AX4U3000W4G16-DRZ...

  • Seite 29: Ddr4 2666 Mhz Fähigkeit

    ISDT IMA451U6MFR8N-CF0 ISDT I5AN4G8NMFR 15-15- • • • (XMP) 15-35 TCD44G2666C15ABK Samsung • • Team K4A4G085WD 15-15- • (XMP) 15-35 Team TCD48G2666C15ABK 32 GB Team TCD48G2666C15ABK 15-15- • • • (XMP) (4 x 8 15-35 ASUS MAXIMUS VIII GENE 1-15...

  • Seite 30: Ddr4 2400 Mhz Fähigkeit

    DDR4 2400 MHz Fähigkeit Händler Teil Nr. Größe Chip Chip Nr. Timing Spannung DIMM Marke Steckplatzunterstützung (optional) AVEXIR AVD4U24001608G-4M 32GB SK Hynix H5AN4G8NMFRTFC 16-16- • • • ( 8x 16-39 4GB ) CORSAIR CMD16GX4M4A2400C14 • • 16GB 14-16- • (Ver4.23)(XMP) ( 4x 16-31 4GB )

  • Seite 31: Ddr4 2133 Mhz Fähigkeit

    • • ( 4x 13-13- 8GB ) 35-35 Panram PUD42133C154G2VS SK Hynix H5AN4GBNMFRTFC 2115- • • • ( 2x 15-15- 4GB ) 36-36 Panram PUD42133C154GNJK 15-15- • • • 15-36 (Fortsetzung auf der nächsten Seite) ASUS MAXIMUS VIII GENE 1-17...
  • Seite 32 ASUS bietet die exklusive Unterstützung der Hyper-DIMM-Funktion. • Hyper DIMM-Unterstützung unterliegt den physikalischen Eigenschaften der einzelnen CPUs. Laden Sie zur Hyper-DIMM-Unterstützung X.M.P.-Einstellungen im BIOS. • Besuchen Sie die ASUS-Website für die aktuellste QVL (Qualified Vendors List - Liste qualifizierter Händler). 1-18 Kapitel 1: Produkteinführung...

  • Seite 33: Erweiterungssteckplätze

    Ziehen Sie den Netzstecker, vor dem Hinzufügen oder Entfernen von Erweiterungskarten. Andernfalls können Sie sich verletzen und die Motherboard-Komponenten beschädigen. SP Nr. Steckplatzbeschreibung PCIe 3.0 x16/x8_1 Steckplatz PCIe 3.0 x8_2 Steckplatz PCIe 3.0 x4_1 Steckplatz ASUS MAXIMUS VIII GENE 1-19...

  • Seite 34: Irq-Zuweisungen Für Dieses Motherboard

    IRQ-Zuweisungen für dieses Motherboard PCIEX16/X8_1 geteilt PCIEX8_2 geteilt PCIEX4_1 geteilt Intel Lan Controller geteilt M.2 (SATA Controller) geteilt High Definition Audio geteilt XHCI (USB 3.0) geteilt Asmedia 1142 USB 3.1 geteilt Controller I.G.F.X geteilt PCIe-Betriebsmodus VGA-Konfiguration PCIEX16/X8_1 PCIEX8_2 Einzel VGA / PCIe Karte x16 (Empfehlung für Einzel VGA) Dual VGA/PCIe Karte •...

  • Seite 35: Onboard Tasten

    Stromquelle angeschlossen ist, und weist Sie darauf hin, dass Sie das System herunterfahren sollten und das Stromkabel ziehen, vor dem Entfernen oder Installieren von Motherboardkomponenten. RESET-Taste (RESET) Drücken Sie die Reset-Taste, um das System neu zu starten. ASUS MAXIMUS VIII GENE 1-21...
  • Seite 36 ReTry-Taste (RETRY_BUTTON) Die ReTry-Taste ist speziell für Übertakter vorgesehen und während des Startvorgangs, bei dem die Reset-Taste unbrauchbar ist, besonders praktisch. Bei Betätigung wird ein Systemneustart erzwungen, während die Einstellungen für wiederholte Versuche in schneller Folge zur Erzielung eines erfolgreichen POST beibehalten werden. Sicherer-Start-Taste (SAFE_BOOT) Die Sicherer-Start-Taste kann jederzeit gedrückt werden, wenn ein Systemneustart im abgesicherten BIOS-Modus erzwungen werden soll.
  • Seite 37 Einstellungsvorgang immer noch nicht funktionieren, leuchtet die DRAM_ LED dauerhaft. Tauschen Sie die DIMMs mit Modellen aus, die in der QVL (Qualified Vendors List - Liste qualifizierter Händler) in diesem Handbuch oder auf der ASUS- Webseite unter www.asus.com empfohlen werden.

  • Seite 38: Onboard Leds

    1.2.7 Onboard LEDs Festplatten-LED (HD_LED) Die Festplatten-LED dient der Anzeige der Festplattenaktivität. Sie blinkt, wenn Daten auf die/der Festplatten geschrieben/gelesen werden. Die LED leuchtet nicht, wenn keine Festplatte mit dem Motherboard verbunden ist oder die Festplatte nicht funktioniert. Q LEDs (BOOT_DEVICE_LED, VGA_LED, DRAM_LED, CPU_LED) Q-LEDs prüfen Schlüsselkomponenten (CPU, DRAM, VGA-Karte und Systemstartgeräte) der Reihe nach während des Motherboard-Startvorgangs.
  • Seite 39 PCH_LED (PCH_LED1-3) Die PCH_LED zeigt die PCH-Spannung und PCH PLL-Spannung an. Q-Code LED Der Q-Code-LED bietet Ihnen einen 2-stelligen Fehlercode, der den Systemstatus anzeigt. Details finden Sie in der Q-Code-Tabelle auf der nächsten Seite. ASUS MAXIMUS VIII GENE 1-25...

  • Seite 40: Beschreibung

    Q-Code-Tabelle Code Beschreibung Nicht verwendet Eingeschaltet. Bestimmung des Reset-Typs(soft/hard). AP-Initialisierung vor dem Laden des Microcode System Agent-Initialisierung nach dem Laden des Microcode PCH-Initialisierung vor dem Laden des Microcode Microcode lädt AP Initialisierung nach dem Laden des Microcode System Agent Initialisierung nach dem Laden des Microcode PCH Initialisierung nach dem Laden des Microcode Initialisierung der Cache 0C –...
  • Seite 41 Installation des PCH Runtime Services 63 – 67 CPU DXE Initialisierung wurde gestartet PCI Host Bridge Initialisierung System Agent DXE Initialisierung wurde gestartet PCH DXE Initialisierung wurde gestartet PCH DXE SMM Initialisierung wurde gestartet (Fortsetzung auf der nächsten Seite) ASUS MAXIMUS VIII GENE 1-27...
  • Seite 42 Q-Code-Tabelle Code Beschreibung PCH Geräte Initialisierung 73 – 77 PCH DXE Initialisierung (PCH modulspezifisch) ACPI Modul Initialisierung CSM Initialisierung 7A – 7F Reserviert für zukünftige AMI DXE Codes Boot Device Selection (BDS) Phase wurde gestartet Treiberverbindung wurde gestartet PCI Bus Initialisierung wurde gestartet PCI Bus Hot Plug Controller Initialisierung PCI Bus Aufzählung PCI-Bus-Ressourcen anfragen...
  • Seite 43 Kein Platz für Legacy Option ROM Keine Konsolenausgabegeräte gefunden Keine Konsoleneingabegeräte gefunden Ungültiges Kennwort Fehler beim Laden der Boot Option (LoadImage ergab Fehler) Boot Option ist fehlgeschlagen (StartImage ergab Fehler) Flash-Update ist fehlgeschlagen Reset-Protokoll ist nicht verfügbar ASUS MAXIMUS VIII GENE 1-29...
  • Seite 44 ACPI/ASL Kontrollpunkte Code Beschreibung 0x01 System geht in S1 Schlafzustand 0x02 System geht in S2 Schlafzustand 0x03 System geht in S3 Schlafzustand 0x04 System geht in S4 Schlafzustand 0x05 System geht in S5 Schlafzustand 0x10 System wacht aus S1 Schlafzustand auf 0x20 System wacht aus S2 Schlafzustand auf 0x30...

  • Seite 45: Jumper

    1.2.8 Jumper LN2-Modus-Jumper (3-polig, LN2_MODE) Wenn der LN2-Modus aktiviert ist, wird das ROG-Motherboard zur Lösung des Kaltstartfehlers während des POST und zur Unterstützung eines erfolgreichen Systemstarts optimiert. ASUS MAXIMUS VIII GENE 1-31...

  • Seite 46: Interne Anschlüsse

    1.2.9 Interne Anschlüsse Intel Z170 Serielle ATA 6 Gb/s Anschlüsse (7-poliger SATA6G_12; SATAEXPRESS12) Diese Anschlüsse verbinden Serielle ATA 6.0 Gb/s-Festplattenlaufwerke über Serielle ATA 6.0 Gb/s Signalkabel. Falls Sie Serial-ATA-Festplatten installiert haben, können Sie eine RAID 0-, 1-, 5- und 10-Konfiguration mit Intel Rapid Storage Technology über den integrierten Intel Z170- Chipsatz erstellen.
  • Seite 47 Treiber zu installieren, um die USB 3.0 Anschlüsse unter Windows ® oder Windows 8.1 in vollem Umfang zu nutzen. ® • Das angeschlossene USB 3.0-Gerät kann im xHCI oder EHCI-Modus ausgeführt werden, je nach Einstellung des Betriebssystems. ASUS MAXIMUS VIII GENE 1-33...
  • Seite 48 USB 2.0 Anschlüsse (10-1 pol. USB1314, USB1112) Diese Stecker sind für USB 2.0 Anschlüsse. Verbinden Sie das USB-Modulkabel mit einem dieser Anschlüsse, und installieren Sie das Modul an einer Steckplatzaussparung an der Rückseite des Gehäuses. Diese USB-Anschlüsse erfüllen die USB-2.0- Spezifikation, die bis zu 480 Mb/s Übertragungsgeschwindigkeit unterstützt.

  • Seite 49: Cpu-, Wasserpumpen-, Cpu-Zusatz-, Zusatz- Und Gehäuselüfteranschlüsse

    Dies sind keine Jumper! Stecken Sie keine Jumper-Kappen auf die Lüfteranschlüsse! • Stellen Sie sicher, dass das 4-polige CPU-Lüfterkabel vollständig am CPU- Lüfteranschluss eingesteckt ist. Der Anschluss CPU_FAN arbeitet mit einem CPU-Lüfter mit max. 1A (12W) Leistung. ASUS MAXIMUS VIII GENE 1-35...
  • Seite 50 ATX Stromanschlüsse (24-Pin EATXPWR, 8-Pin EATX12V) Diese Anschlüsse sind für die ATX-Stromversorgungsstecker. Die Stromversorgungsstecker für diese Anschlüsse passen nur in eine Richtung. Finden Sie die korrekte Ausrichtung und drücken Sie fest nach unten, bis die Anschlüsse vollständig passt. • Für ein komplett konfiguriertes System empfehlen wir, dass Sie ein Netzteil (PSU) verwenden, das der ATX 12V-Spezifikation 2.0 (oder neuere Version) entspricht und mindestens eine Leistung von 350W liefert.
  • Seite 51 Sekunden, während das System eingeschaltet ist, dann wird das System ausgeschaltet. • Reset-Taste (3-polig RESET) Verbinden Sie diesen 3-poligen Anschluss mit dem am Gehäuse befestigten Reset- Schalter, um das System ohne Ausschalten neu zu starten. ASUS MAXIMUS VIII GENE 1-37...
  • Seite 52 • OC Panel und Front Base werden separat verkauft. • Weitere Informationen zu OC Panel und Front Base finden Sie unter www.asus.com. T_Sensor Connector (2-polig T_SENSOR1) Dieser Anschluss ist für das Thermistor-Kabel, mit dem Sie die Temperatur der kritischen Komponenten der Motherboards und angeschlossenen Geräte überwachen können.

  • Seite 53: Probeit

    Mit ROG ProbeIt können Sie die Spannungen und OC-Einstellungen Ihres Systems prüfen. Mit einem Multimesser können Sie die ProbeIt-Punkte auch beim Übertakten nachmessen. Schauen Sie auf die untere Abbildung, um die jeweiligen ProbeIt-Punkte zu finden. ASUS MAXIMUS VIII GENE 1-39...
  • Seite 54 1-40 Kapitel 1: Produkteinführung...

  • Seite 55: Kapitel 2: Grundinstallation

    Die Abbildungen in diesem Abschnitt sind nur als Referenz gedacht. Das Motherboard-Layout kann je nach Modellen variieren, aber die Installationsschritte sind die gleichen. ASUS Q-Shield (E/A-Blende) in die Gehäuserückwand einsetzen. Installieren Sie das Motherboard in das Gehäuse. Achten Sie hierbei darauf, dass die hinteren E/A-Anschlüsse genau auf die E/A-Blende in der Gehäuserückwand...
  • Seite 56 Setzen Sie die neun Schrauben in die durch Kreise markierten Bohrlöcher ein, um das Motherboard im Gehäuse zu befestigen. Ziehen Sie die Schrauben NICHT zu fest! Sonst wird das Motherboard beschädigt. Kapitel 2: Grundinstallation...

  • Seite 57: Cpu Installation

    Stellen Sie sicher, dass Sie nur die richtige CPU für LGA1151 Sockel installieren. Verwenden Sie niemals eine CPU für LGA1151 und LGA1156 Sockel auf dem LGA1150 Sockel. Verwenden Sie das mitgelieferte CPU-Installationswerkzeug zur Installation der CPU. Oberseite der CPU Unterseite der CPU Unterseite der CPU ASUS MAXIMUS VIII GENE...
  • Seite 58 Oberseite der CPU WARNUNG! • Stellen Sie sicher, dass die CPU richtig eingerastet ist, bevor Sie sie am CPU-Sockel des Motherboards installieren. • Verwenden Sie das CPU-Installationswerkzeug nur zur Installation der CPU. Achten Sie darauf, das CPU-Installationswerkzeug NICHT zu beschädigen oder zu verbiegen. • Halten Sie bei Installation, Entfernung oder Aufheben des CPU-Installationswerkzeugs immer beide Seiten des CPU-Installationswerkzeugs sicher fest. • ASUS haftet nicht für Schäden aufgrund falscher CPU-Installation/-Entfernung, falscher CPU-Ausrichtung/-Platzierung bzw. für Schäden durch Unachtsamkeit des Nutzers. Kapitel 2: Grundinstallation...

  • Seite 59: Installieren Von Cpu-Kühlkörper Und Lüfter

    2.1.3 Installieren von CPU-Kühlkörper und Lüfter Falls erforderlich, bringen Sie die Wärmeleitpaste auf den CPU-Kühlkörper und die CPU an, bevor Sie den CPU- Kühlkörper und Lüfter montieren. Installieren von CPU-Kühlkörper und Lüfter ASUS MAXIMUS VIII GENE...
  • Seite 60 Installieren von CPU-Kühlkörper und Lüfter Kapitel 2: Grundinstallation...

  • Seite 61: Dimm Installation

    2.1.4 DIMM Installation Entfernen einer DIMM ASUS MAXIMUS VIII GENE...

  • Seite 62: Atx Stromversorgung

    2.1.5 ATX Stromversorgung ODER ODER Kapitel 2: Grundinstallation...

  • Seite 63: Sata-Geräteanschlüsse

    2.1.6 SATA-Geräteanschlüsse ODER ASUS MAXIMUS VIII GENE...

  • Seite 64: Vorder E/A Anschluss

    2.1.7 Vorder E/A Anschluss So installieren Sie den ASUS Q-Connector So installieren Sie den USB 3.0 So installieren Sie den Frontblenden Anschluss Audio-Anschluss USB 3.0 AAFP 2-10 Kapitel 2: Grundinstallation...

  • Seite 65: Erweiterungskarte Installieren

    2.1.8 Erweiterungskarte installieren PCIe-x16-Karten installieren ASUS MAXIMUS VIII GENE 2-11...

  • Seite 66: Bios Update Utility

    USB- Anschluss und drücken Sie die USB BIOS Flashback-Taste drei Sekunden lang, um das BIOS automatisch zu aktualisieren. USB BIOS Flashback verwenden: Laden Sie die neueste BIOS-Datei von der ASUS-Website . Entpacken Sie die BIOS-Image-Datei und benennen diese anschließend in M8G.CAP um. Kopieren Sie M8G.CAP in das Hauptverzeichnis Ihres USB-Speichergeräts.

  • Seite 67: Hinter- Und Audio-Verbindungen Vom Motherboard

    11. Intel USB 3.0 Anschlüsse 3 und 4. Der untere Anschluss unterstützt die KeyBot II Funktion, und der obere Anschluss unterstützt die USB BIOS Flashback Funktion. 12. Optischer S/PDIF-Ausgang 13. Audio E/A-Anschlüsse** * und **: Beziehen Sie sich für die Definitionen der LAN-Anschluss LED, und Audioanschlüsse auf die Tabellen. ASUS MAXIMUS VIII GENE 2-13...

  • Seite 68: Audio E/A-Anschlüsse

    • Wegen der Beschränkungen des USB 3.0-Controllers können USB 3.0-Geräte nur unter Windows 7 und nur nach der Installation eines USB 3.0-Treibers verwendet werden. ® • USB 3.0-Geräte können nur als Datenspeicher verwendet werden. • Wir empfehlen Ihnen, für eine schnellere Datenübertragung und bessere Leistung alle USB 3.0-Geräte mit den USB 3.0-Anschlüssen zu verbinden. • Aufgrund der Eigenschaften des Intel-Chipsatzes der Serie Intel werden sämtliche an die USB-2.0- und USB-3.0-Ports angeschlossenen USB-Geräte vom xHCI- Controller gesteuert. Einige ältere USB-Geräte müssen die Firmware für eine bessere Kompatibilität aktualisieren.
  • Seite 69 Anschluss eines Kopfhörers und Mikrofons Anschluss von Stereo Lautsprechern Anschluss von 2.1-Kanal Lautsprechern ASUS MAXIMUS VIII GENE 2-15...
  • Seite 70 Anschluss von 4.1-Kanal Lautsprechern Anschluss von 5.1-Kanal Lautsprechern Anschluss von 7.1-Kanal Lautsprechern 2-16 Kapitel 2: Grundinstallation...

  • Seite 71: Erstmaliges Starten

    Schlaf-Modus oder Soft-Aus-Modus je nach der BIOS-Einstellung. Das Drücken des Stromschalters für kürzer als vier Sekunden stellt das System, wenn es eingeschaltet ist, auf den Schlaf-Modus oder Soft-Aus-Modus je nach der BIOS-Einstellung. ASUS MAXIMUS VIII GENE 2-17...
  • Seite 72 2-18 Kapitel 2: Grundinstallation...

  • Seite 73: Kapitel 3: Bios-Setup

    BIOS Setup Kennenlernen des BIOS Das neue ASUS UEFI BIOS ist ein Unified Extensible Interface, das mit der UEFI-Architektur kompatibel ist und bietet eine benutzerfreundliche Oberfläche, die über das herkömmliche Tastatur-BIOS hinaus geht, um eine flexible und komfortable Mauseingabe zu ermöglichen.

  • Seite 74: Bios-Setup-Programm

    BIOS-Setup-Programm Verwenden Sie das BIOS-Setup, um das BIOS zu aktualisieren und die Parameter zu konfigurieren. Die BIOS-Oberfläche enthält Navigationstasten und eine kurze Bildschirmhilfe, um Sie durch die Verwendung des BIOS-Setups zu führen. BIOS-Ausführung beim Startup Um das BIOS-Setup beim Start aufzurufen, drücken Sie <Entf> während des Power-On-Self- Test (POST).

  • Seite 75: Ez Mode

    Lüfter manuell zu tunen (Erweitertes Modus) umschalten In Häufig gestellte Lädt die optimierte Fragen suchen Standardwerte Klicken Sie auf das Startgeräten angezeigt werden Auswahl der Bootgeräteprioritäten Die Auswahl der Boot-Geräte variiert je nach den Geräten, die installiert wurden. ASUS MAXIMUS VIII GENE...

  • Seite 76: Erweiterter Modus

    3.2.2 Erweiterter Modus Advanced Mode (Erweiterter Modus) bietet erfahrenen Benutzern fortgeschrittene Auswahlmöglichkeiten in den BIOS-Einstellungen. Ein Beispiel für den Advanced Mode wird in der nachfolgenden Abbildung dargestellt. Für genaue Konfigurationsmöglichkeiten beziehen Sie sich auf die folgenden Abschnitte. Um vom EZ-Modus in den Erweiterten Modus zu wechseln, klicken Sie auf Advanced Mode (Erweiterter Modus) (F7) oder drücken die <F7>-Schnelltaste.

  • Seite 77: Untermenüelemente

    Verwenden Sie diese Taste, um die Lüfter manuell auf Ihre gewünschten Einstellungen zu ändern. EZ Tuning Wizard(F11) Mit dieser Schaltfläche oberhalb der Menüleiste können Sie die Übertaktungseinstellungen Ihres . Es erlaubt Ihnen auch, den SATA-Modus des Motherboards von AHCI auf RAID-Modus zu ändern. ASUS MAXIMUS VIII GENE...

  • Seite 78: Allgemeine Hilfe

    Quick Note (F9) Mit diese Schaltfläche oberhalb der Menüleiste können Sie in den Anmerkungen der Aktivitäten eingeben, die Sie im BIOS getan haben. • Die Quick Note-Funktion unterstützt nicht die folgenden Tastenfunktionen: Löschen, Ausschneiden, Kopieren und Einfügen. • Sie können nur die alphanumerischen Zeichen verwenden, um Ihre Notizen einzugeben.

  • Seite 79: Favoriten

    Benutzer-verwaltbare Optionen wie die Sprache und die Bootreihenfolge. • Konfigurationselemente wie Memory SPD Informationen, Systemzeit und Datum. Klicken Sie Beenden oder drücken Sie <esc> um den Setup Tree Map Bildschirm zu schließen. Gehen Sie zum MyFavorites Menü, um die gespeicherten BIOS Elemente anzusehen. ASUS MAXIMUS VIII GENE...

  • Seite 80: Main-Menü (Hauptmenü)

    Main-Menü (Hauptmenü) Beim öffnen des Advanced Mode im BIOS-Setup-Programms erscheint das Hauptmenü. Das Hauptmenü verschafft Ihnen einen Überblick über die grundlegenden Systeminfos und ermöglicht die Einstellung des Systemdatums, der Zeit, der Menüsprache und der Sicherheitseinstellungen. Kapitel 3: BIOS-Setup...

  • Seite 81: Sicherheit

    Abschnitt 2.3.1 Rear I/O connection (2.3.1 Hintere E/A-Anschlüsse), um die CMOS- Löschen-Taste zum Löschen des RTC RAM zu finden. Die Elemente Administrator oder User Password oben im Fenster zeigen • Standardmäßig Not Installed an. Die Elemente zeigen Installed an, nachdem Sie ein Kennwort eingerichtet haben. ASUS MAXIMUS VIII GENE...

  • Seite 82: Administrator Password

    Administrator Password Falls Sie ein Administrator-Kennwort eingerichtet haben, sollten Sie für den vollen Systemzugriff das Kennwort eingeben. Andernfalls lässt Sie das BIOS-Setup-Programm nur bestimmte Elemente einsehen bzw. ändern. So richten Sie ein Administrator-Kennwort ein: Wählen Sie das Element Administrator Password und drücken Sie die <Eingabetaste>. Geben Sie im Feld Create New Password ein Kennwort ein und drücken Sie die <Eingabetaste>.

  • Seite 83: Extreme Tweaker-Menü

    (XMP) Technologie unterstützen, wählen Sie dieses Element, um die Profile zu setzen, die von Ihrem Speichermodule unterstützt werden, für die Optimierung der Systemleistung. Die [X.M.P.]-Konfigurationsoption erscheint nur, wenn Sie Speichermodule installieren, die eXtreme Memory Profile- (X.M.P.) Technologie unterstützen. ASUS MAXIMUS VIII GENE 3-11...

  • Seite 84: Asus Multicore-Erweiterung [Auto]

    Speichermodul unterstützte XMP-Modus angezeigt. ASUS MultiCore-Erweiterung [Auto] [Auto] Dieses Element ermöglicht Ihnen, die Übertaktungsleistung zu maximieren, optimiert durch die ASUS Kernverhältniseinstellung. [Deaktiviert] Hier können Sie die Standard Kern-Verhältnis-Einstellung setzen. CPU-Kernverhältnis [Auto] Hier können Sie die CPU-Kern-Verhältnisgrenze pro Kern einstellen oder automatisch synchronisieren, für alle Kerne.

  • Seite 85: Epu Energiesparmodus [Deaktiviert]

    Stellen Sie sicher, dass Sie ein Wasserkühlsystem verwenden, bevor Sie [TPU II] wählen. EPU Energiesparmodus [Deaktiviert] Die ASUS EPU (Energy Processing Unit) setzt die CPU in ihren minimalen Stromverbrauch- Einstellungen. Aktivieren Sie dieses Element, um eine geringere CPU Core/Cache-Spannung festzulegen und den besten Energiesparzustand zu erreichen.
  • Seite 86 DRAM CLK Period [Auto] Konfigurations-Optionen: [Auto] [1] – [26] Memory Scrambler [Enabled] Ermöglicht Ihnen die Aktivierung/Deaktivierung der Memory Scrambler Unterstützung. Konfigurationsoptionen: [Enabled] [Disabled] Channel A DIMM Control [Enable Both DIMMS] Ermöglicht Ihnen das Aktivieren oder Deaktivieren der Kanal-A-DIMM-Steckplätze. Konfigurationsoptionen: [Enable Both DIMMS] [Disable DIMM0] [Disable DIMM1] [Disable Both DIMMS] Channel B DIMM Control [Enable Both DIMMS] Ermöglicht Ihnen das Aktivieren oder Deaktivieren der Kanal-B-DIMM-Steckplätze.
  • Seite 87 DIGI + VRM Duty Control passt die Stromzufuhr jeder VRM-Phase sowie die Thermale Leistung jeder Phasenkomponente an. [T. Probe] Zum Einstellen des VRM-Thermobalancemodus wählen. [Extreme (Extrem)] Zum Einstellen des VRM-Leistungsbalancemodus wählen. Entfernen Sie NICHT das Thermalmodul. Die thermischen Bedingungen müssen überwacht werden. ASUS MAXIMUS VIII GENE 3-15...

  • Seite 88: Interne Cpu Energieverwaltung

    CPU Power Phase Control [Auto] Hier können Sie die Stromphasensteuerung der CPU einstellen. Konfigurationsoptionen: [Auto] [Standard] [Optimized] [Extreme] CPU Power Thermal Control [115] Eine höhere Temperatur bietet einen breiteren CPU-Leistungstemperaturbereich und erweitert die Übertaktungstoleranz zur Vergrößerung des Übertaktungspotenzials. Konfigurationsoptionen: [115] - [136] Entfernen Sie NICHT das Thermalmodul.

  • Seite 89: Bclk Frequenz-Änderungsgeschwindigkeit

    Zum Beziehen exakterer Basistakte deaktivieren. Konfigurationsoptionen: [Auto] [Disabled] [-0.22] [-0.34] [-0.46] [+0.12] [+0.22] [+0.28] [+0.38] [+0.17] BCLK Frequenz-Änderungsgeschwindigkeit Dieses Element ermöglicht Ihnen die Einstellung der Frequenzaktualisierungsrate. Geringere Werte beschleunigen die Taktänderungen. Konfigurationsoptionen: [Auto] [Disable] [32us/MHz] [64us/MHz] [128us/MHz] [512us/MHz] ASUS MAXIMUS VIII GENE 3-17...
  • Seite 90 DRAM VTT Voltage [Auto] Konfigurationsoptionen: [Auto] [0.500] - [1.300] VPPDDR Voltage [Auto] Konfigurationsoptionen: [Auto] [1.86500] - [3.13500] DMI Voltage [Auto] Konfigurationsoptionen: [Auto] [0.30000] - [1.90000] Core PLL Voltage [Auto] Konfigurationsoptionen: [Auto] [0.70000] - [1.60000] PLL Bandwidth [Auto] Wählen Sie Stufe 6 bis Stufe 8 beim Übertakten hoher BCLK- oder hoher CPU- Frequenzen.

  • Seite 91: Cpu-Kernspannungsübergehung

    Dieses Element ermöglicht Ihnen die Konfiguration des CPU- Kernspannungsversatzwertes. Konfigurationsoptionen: [Auto] [0.001] - [0.999] DRAM Voltage [Auto] Konfigurations-Optionen: [Auto] [1.0032] - [2.0064] CPU VCCIO Voltage [Auto] Konfigurationsoptionen: [Auto] [0.70000] - [1.80000] CPU-Systemagent-Spannung [Auto] Konfigurationsoptionen: [Auto] [0.70000] - [1.80000] ASUS MAXIMUS VIII GENE 3-19...

  • Seite 92: Pll Abschlussspannung [Auto]

    PLL Abschlussspannung [Auto] Konfigurationsoptionen: [Auto] [0360] - [2.100] PCH Kernspannung [Auto] Konfigurationsoptionen: [Auto] [0.70000] - [1.80000] CPU Graphics Voltage Mode [Auto] Legt den Versorgungsspannungsmodus der CPU-Grafikkarte fest. Konfigurationsoptionen: [Auto] [Manual Mode] [Offset Mode] Die folgenden Elemente erscheinen nur, wenn Sie den CPU Graphics Voltage Mode (CPU- Grafikkarten-Spannungsmodus) auf [Manuellen Modus] setzen.

  • Seite 93: Advanced-Menü

    Advanced-Menü Die Elemente im Advanced-Menü gestatten Ihnen, die Einstellung für den Prozessor und andere Systemgeräte zu ändern. Beim Einstellen der Elemente im Advanced-Menü ist Vorsicht geboten. Falsche Werte können Systemfehler hervorrufen. ASUS MAXIMUS VIII GENE 3-21...

  • Seite 94: Cpu-Konfiguration

    3.6.1 CPU-Konfiguration Die Elemente in diesem Menü zeigen die CPU-bezogenen Informationen an, die das BIOS automatisch erkennt. Die Elemente in diesem Menü können je nach der installierten CPU variieren. Aktive Prozessorkerne [All] Mit diesem Element können Sie die Anzahl der aktivierten CPU-Kerne, in jedem Prozessorpaket, auswählen.

  • Seite 95: Cpu-Energieverwaltung

    Dieses Element ermöglicht Ihnen die Einstellung einer C-Status-Grenze für das CPU-Paket. Konfigurationsoptionen: [C0/C1] [C2] [C3] [C6] [C7] [C7s] [Auto] CFG Lock [Disabled] Dieses Element ermöglicht Ihnen die Deaktivierung oder Aktivierung der CFG-Sperre. Konfigurationsoptionen: [Enabled] [Disabled] ASUS MAXIMUS VIII GENE 3-23...

  • Seite 96: Weitere Plattformkonfiguration

    3.6.2 Weitere Plattformkonfiguration Die Elemente in diesem Menü erlaubt Ihnen die Plattform-Funktionen zu konfigurieren. PCI Express Native Power Management [Disabled] Dieses BIOS-Element steigert die PCI-Express-Energiesparfunktion. Zum Durchführen von Active State Power Management- (ASPM) Operationen im System auf [Aktivieren] einstellen. Konfigurationsoptionen: [Disabled] [Enabled] Das folgende Element erscheint nur, wenn Sie die PCI Express systemeigene Energieverwaltung auf [aktiviert] festlegen.

  • Seite 97: Aspm Unterstützung [Disabled]

    Dieses Element dient der Steuerung des Active State Power Managements auf SA-Seite der DMI-Verbindung. Konfigurationsoptionen: [Disabled] [L1] PEG ASPM [Disabled] Dieses Element dient der Steuerung des Active State Power Managements für PEG 0. Konfigurationsoptionen: [Disabled] [Auto] [ASPM L0s] [ASPM L1] [ASPM L0sL1] ASUS MAXIMUS VIII GENE 3-25...

  • Seite 98: System Agent (Sa) Configuration (Systemagent- (Sa-) Konfiguration)

    3.6.3 System Agent (SA) Configuration (Systemagent- (SA-) Konfiguration) VT-d [Enabled] Ermöglicht das Aktivieren von Virtualisierungstechnologie am Speichersteuerung-Hub. Konfigurationsoptionen: [Enabled] [Disabled] Grafikkartenkonfiguration Ermöglicht Ihnen die Auswahl des Grafikgeräts als primäres Anzeigegerät. Hauptanzeige [Auto] [Auto] Das primäre Anzeigegerät wird auf PCI-E eingestellt, wenn eine PCI-E-Grafikkarte erkannt wird.

  • Seite 99: Rog-Effekte

    PCH (Logo) LED [Enabled] [Enabled] Die LEDs leuchten in den Zuständen S0 (Betrieb), S3 (Ruhezustand) und S5 (Soft-Off-Modus) immer auf; sie leuchten im S4/S5-Zustand jedoch nicht auf, wenn „ErP Ready“ aktiviert ist. [Disabled (Deaktiviert)] LEDs leuchten nicht auf. ASUS MAXIMUS VIII GENE 3-27...

  • Seite 100: Pch-Konfiguration

    3.6.5 PCH-Konfiguration PCI Express-Konfiguration Mit diesem Element können Sie die PCI Express-Steckplätze konfigurieren. PCI-E Geschwindigkeit [Auto] Mit diesem Element kann Ihr System die PCI-Express-Port-Geschwindigkeit automatisch auswählen. Auf [Gen1] festgelegt, wird der PCI-E Port auf PCI-E 1.0 Geschwindigkeit ausgeführt. Auf [Gen2] festgelegt, wird der PCI-E Port auf PCI-E 2.0 Geschwindigkeit ausgeführt.

  • Seite 101: Aggressive Lpm Unterstützung [Disabled]

    Hyper kit Mode [Disabled] [Enabled] Aktivieren Sie für “ASUS Hyper Kit” Karte. [Disabled] Aktivieren Sie M.2-Geräte. SATA Controller(s) [enabled] Dieses Element ermöglicht Ihnen die Aktivierung oder Deaktivierung des SATA-Gerätes. Konfigurationsoptionen: [Disabled] [Enabled] SATA Modusauswahl [AHCI] Dieses Element ermöglicht Ihnen die SATA-Konfiguration.

  • Seite 102: Usb Konfiguration

    SATA6G_1 (grau) bis SATA6G_6 (grau) SATA6G_1 (grau) bis SATA6G_6 (grau) [Enabled (Aktiviert)] Dieses Element ermöglicht Ihnen das Aktivieren oder Deaktivieren des ausgewählten SATA-Ports. Konfigurationsoptionen: [Disabled] [Enabled] Hot Plug [Disabled] Diese Elemente werden nur angezeigt, wenn Sie den Artikel SATA Mode Selection auf [AHCI] einstellen und Sie können die SATA Hot-Plug-Unterstützung aktivieren/ deaktivieren.

  • Seite 103: Netzwerk-Stack

    Konfigurationsoptionen: [Disabled] [Enabled] Die folgenden Elemente werden nur angezeigt, wenn Sie den Network Stack auf [Aktiviert] gesetzt haben. Ipv4/Ipv6 PXE Unterstützung [Aktiviert] Dieses Element ermöglicht Ihnen das Aktivieren oder Deaktivieren der IPv4/IPv6-PXE- Systemstartoption. Konfigurationsoptionen: [Disabled] [Enabled] ASUS MAXIMUS VIII GENE 3-31...

  • Seite 104: Onboard Devices Configuration

    3.6.9 Onboard Devices Configuration Scrollen Sie nach unten, um auch die anderen BIOS Elemente anzuzeigen. HD Audio Controller [Enabled] [Disabled] HDA wird bedingungslos deaktiviert [Enabled] HDA wird bedingungslos aktiviert PCIEX4_1 Bandbreite [Auto] [Auto] Arbeitet im X2-Modus mit aktiviertem SATA6G_56/SATAEXPRESS_2 [X4 Mode] X4-Modus Asmedia USB 3.1 Controller (USB3.1_EC1/USB3.1_EA2) [Enabled] Dieses Element ermöglicht Ihnen das Deaktivieren oder Aktivieren des ASMedia USB...
  • Seite 105 Intel PXE Option ROM [Deaktiviert] Dieses Element erscheint nur, wenn Intel LAN Controller (Intel-LAN-Controller) auf [Enabled (Aktiviert)] eingestellt ist. Dieses Element ermöglicht Ihnen das Aktivieren oder Deaktivieren des Intel-LAN-PXE- (Preboot Execution Environment) Option-ROM. Konfigurationsoptionen: [Enabled] [Disabled] ASUS MAXIMUS VIII GENE 3-33...

  • Seite 106: Apm-Konfiguration

    3.6.10 APM-Konfiguration ErP Ready [Disabled] Ermöglicht das Abschalten der Energie bei S4 + S5 oder S5, um das System für ErP- Anforderungen vorzubereiten. Wenn [Enabled], werden alle anderen PME Optionen abgeschaltet. Konfigurationsoptionen: [Disabled] [Enabled(S4+S5] [Enabled(S5)] Restore AC Power Loss [Power Off] [Power Off] Das System geht in den ausgeschalteten Zustand nach einem Stromausfall.

  • Seite 107: Smart-Informationen Zu Festplatte/Ssd

    3.6.11 SMART-Informationen zu Festplatte/SSD Dieses Menü zeigt die SMART-Informationen der verbundenen Geräte. ASUS MAXIMUS VIII GENE 3-35...

  • Seite 108: Monitor-Menü

    Monitor-Menü Das Monitor-Menü zeigt die Systemtemperatur/den Energiestatus an und erlaubt die Anpassung der Lüftereinstellungen. Q-Fan-Konfiguration Qfan Tuning Klicken Sie, um die niedrigste Geschwindigkeit automatisch zu erkennen und konfigurieren Sie die minimalen Arbeitskreis für jeden Lüfter. CPU Q-Fan Steuerung [Auto] [Auto] Erkennt den Typ des installierten CPU-Lüfters und schaltet die Modussteuerung automatisch um.
  • Seite 109 Dieses Element steuert den zugewiesenen Lüfter entsprechend der gewählten Temperatur-Quelle. Konfigurationsoptionen: [CPU] [MotherBoard] [PCH] [T_SENSOR1] [EXT_Sensor1] [EXT_Sensor2] [EXT_Sensor3] Verbinden Sie bei EXT_Sensor1-3 ein Thermistorkabel mit der EXT_TS1-3-Stiftleiste, verbinden Sie dann zum Beziehen der Temperatur das andere Ende mit der Komponente. ASUS MAXIMUS VIII GENE 3-37...
  • Seite 110 Chassis Fan 1-4 Step Up [0 sec] Dieses Element ermöglicht Ihnen die Einstellung der CPU-Lüfterbeschleunigung. Konfigurationsoptionen: [0 sec] [12 sec] [25 sec] [51 sec] [76 sec] [102 sec] [127 sec] [153 sec] [178 sec] [204 sec] Chassis Fan 1-4 Step Down [0 sec] Dieses Element ermöglicht Ihnen die Einstellung der CPU-Lüfterverlangsamung.
  • Seite 111 Zur Konfiguration dieser Elemente wird die ASUS-Lüftererweiterungskarte benötigt Q-Fan-Steuerung Zusatzlüfter 1 bis 3 [DC Mode] (DC-Modus) [Disabled (Deaktiviert)] Deaktiviert die Zusatzlüfter-Q-Fan-Steuerungsfunktion. [DC mode (DC-Modus)] Aktiviert die Zusatzlüfter-Q-Fan-Steuerung im DC- Modus bei 3-poligen Gehäuselüftern. [PWM mode (PWM-Modus)] Aktiviert die Zusatzlüfter-Q-Fan-Steuerung im PWM- Modus bei 4-poligen Gehäuselüftern.
  • Seite 112 Zusatzlüfter 1 bis 3 Temperaturuntergrenze [40] Mit den Tasten <+> / <-> stellen Sie das untere Limit der Temperatur von Zusatzlüfter 1 bis 4 ein. Diese Werte rangieren von 20 bis 75. Der Zusatzlüfter 1 bis 4 läuft beim minimalen Arbeitszyklus, wenn die Temperatur unter die Grenze fällt.

  • Seite 113: Boot Menü

    Die folgenden Elemente werden nur angezeigt, wenn Sie den Fast Boot auf [Enabled] gesetzt haben. Next Boot after AC Power Loss [Normal Boot] [Normal Boot] Kehrt nach einem Stromausfall zu Normal-Boot zurück. [Fast Boot] Beschleunigt die Boot-Geschwindigkeit beim nächsten Systemstart nach einem Stromausfall. ASUS MAXIMUS VIII GENE 3-41...

  • Seite 114: Above 4G Decoding [Deaktiviert]

    Fehler auftritt. Konfigurationsoptionen: [Disabled] [Enabled] Option ROM Nachrichten [Aktiviert] [Enabled (Aktiviert)] Die Option-ROM-Mitteilungen werden während des POST angezeigt. [Disabled] Nur das ASUS-Logo wird während des POST angezeigt. Interrupt 19 Capture [Disabled] [Enabled (Aktiviert)] Führt die Trap sofort aus. [Disabled (Deaktiviert)] Führt die Trap beim Systemstart aus.

  • Seite 115: Secure Boot

    Sie diese Option nur beim Booten im Windows UEFI-Modus oder anderen Microsoft Secure Boot kompatiblen BS. [Other OS] Holen Sie sich die optimierte Funktion beim Booten unter Windows Non-UEFI-Modus. Microsoft Secure Boot unterstützt nur Windows UEFI-Modus. ASUS MAXIMUS VIII GENE 3-43...
  • Seite 116 Schlüsselverwaltung Secure_Boot-Schlüssel löschen Dieses Element ermöglicht es Ihnen, alle Secure Boot Standardschlüssel zu löschen. Secure Boot-Schlüssel speichern Ermöglicht die PK (Plattform Keys) auf einem USB-Speichergerät zu speichern. PK-Verwaltung Neuen Schlüssel festlegen Mit diesem Element können Sie die heruntergeladenen PK von einem USB- Speichergerät laden.

  • Seite 117: Boot-Aussetzung

    Diese Elemente zeigen die verfügbaren Geräte. Die am Bildschirm angezeigte Anzahl der Geräteoptionen hängt von der Anzahl der im System installierten Geräte ab. Die am Bildschirm angezeigte Anzahl der Geräteoptionen hängt von der Anzahl der im System installierten Geräte ASUS MAXIMUS VIII GENE 3-45...

  • Seite 118: Tools-Menü

    3.9.1 ASUS EZ Flash 3 Utility Ermöglicht den Betrieb von ASUS EZ Flash 3. Wenn Sie <Enter>drücken, wird eine Bestätigungsmeldung angezeigt. Verwenden Sie die Links-/Rechts-Pfeiltasten, um zwischen [by USB (Von USB)] und [by Internet (Vom Internet)] zu wählen, drücken Sie dann die <Enter>- Taste zum Bestätigen.
  • Seite 119 Eine vollständige Liste der mit Secure Erase getesteten SSDs finden Sie auf der ASUS- Support-Seite. Das Laufwerk kann instabil werden, wenn Sie Secure Erase bei einer inkompatiblen SSD anwenden. • Je nach Größe kann die Löschung der Inhalte Ihrer SSD eine Weile dauern.

  • Seite 120: Asus-Übertaktungsprofil

    3.9.3 ASUS-Übertaktungsprofil Mit diesem Element können Sie mehrere BIOS-Einstellungen speichern oder laden. Profilname Geben Sie den Profilnamen zum Speichern der aktuellen BIOS-Einstellungen im Profil 1 bis 8 ein. Save to Profile Laden Sie die gespeicherten BIOS-Einstellungen von Profil-Nummer 1-8. Profil von USB-Laufwerk laden/auf USB-Laufwerk speichern Laden/Speichern Sie Profile von einem externen/auf ein externes USB-Laufwerk.

  • Seite 121: Rog Oc Panel H-Key Configure (Rog-Oc-Panel-H-Key Konfigurieren)

    Save Above Settings (Obige Einstellungen speichern) Über dieses Element können Sie die neuen Werte zu CPU-Kernspannung, VCCSA-Spannung, BCLK-Frequenz und CPU-Verhältnis speichern. Vom Profil laden Über dieses Element können Sie die vorherigen Werte zu CPU-Kernspannung, VCCSA- Spannung, BCLK-Frequenz und CPU-Verhältnis laden. ASUS MAXIMUS VIII GENE 3-49...

  • Seite 122: Asus Spd-Information

    3.9.5 ASUS SPD-Information Dieses Element ermöglicht Ihnen, DRAM SPD-Information zu sehen. DIMM-Steckplatzanzahl Ermöglicht Ihnen die Auswahl der DIMM-Steckplatznummer zur Anzeige der DRAM-SPD- (Serial Presence Detect) Informationen. Konfigurationsoptionen: [DIMM_A1] [DIMM_A2] [DIMM_B1] [DIMM_B2] Einige DRAM-Hersteller werden möglicherweise nicht erkannt. 3.9.6 Grafikkarteninformationen Dieses Element zeigt Informationen über die in Ihrem System installierte Grafikkarte.

  • Seite 123: Exit Menü

    Sie Yes, um die Änderungen zu verwerfen und das Setup zu beenden. EFI Shell von USB Gerät starten Mit dieser Option können Sie versuchen, die EFI Shell-Anwendung (shellx64.efi) von einem der verfügbaren Dateisystemgeräte zu laden. ASUS MAXIMUS VIII GENE 3-51...

  • Seite 124: Updating Bios

    EZ Update: Aktualisiert das BIOS in einer Windows-Umgebung. ASUS EZ Flash 3: Aktualisiert das BIOS über ein USB-Flash-Laufwerk. ASUS Crashfree BIOS 3: Stellt das BIOS über die Support-DVD oder einen USB-Stick wieder her, wenn die BIOS-Datei fehlerhaft ist. ASUS BIOS Updater: Aktualisiert das BIOS in einer DOS-Umgebung über die Motherboard Support-DVD oder ein USB-Flash-Laufwerk.
  • Seite 125 3.11.2 ASUS EZ Flash 3 Dienstprogramm Mit ASUS EZ Flash 3 können Sie das BIOS aktualisieren, ohne eine bootfähige Diskette oder ein OS-basiertes Dienstprogramm zu benutzen. Bevor Sie dieses Programm benutzen, besuchen Sie bitte die ASUS-Webseite unter http:// www.asus.com, um das neueste BIOS herunterzuladen.
  • Seite 126 Sie können eine beschädigte BIOS-Datei über die Motherboard Support-DVD oder einen USB-Flashlaufwerk mit der aktuellen BIOS-Datei aktualisieren. Die BIOS-Datei auf der Motherboard Support-DVD kann älter als die ASUS BIOS-Datei auf der offiziellen Webseite sein. Wenn Sie die aktuelle BIOS-Datei verwenden möchten, laden Sie die Datei unter https://www.asus.com/support/ herunter und speichern sie auf einem...

  • Seite 127: Asus Bios Updater

    3.11.4 ASUS BIOS Updater Der ASUS BIOS-Updater erlaubt Ihnen das BIOS in der DOS-Umgebung zu aktualisieren. Die Screenshots in diesem Abschnitt sind nur als Referenz und möglicherweise nicht die Gleichen, wie auf Ihrem Computerbildschirm. Bevor Sie das BIOS aktualisieren •...
  • Seite 128 Auf dem BIOS-Updater Bildschirm, drücken Sie die Tabulatortaste, um vom Dateien Panel auf das Festplatten Panel zu wechseln und wählen Sie dann D: ASUSTeK BIOS Updater for DOS V1.30 [2014/01/01] Current ROM Update ROM BOARD: MAXIMUS VIII GENE BOARD: Unknown VER: 0210 (H :00 B :00)
  • Seite 129 Schalten Sie das System NICHT aus oder setzen es zurück während der Aktualisierung des BIOS, um Systemstartfehler zu vermeiden. Stellen Sie sicher, dass Sie die BIOS-Standardeinstellungen laden, um Systemkompatibilität und Stabilität zu gewährleisten. Wählen Sie hierzu Load Optimized Defaults im Exit-Menü. Siehe Abschnitt 3.13 Exit-Menü für weitere Details. ASUS MAXIMUS VIII GENE 3-57...
  • Seite 130 3-58 Kapitel 3: BIOS-Setup...

  • Seite 131: Kapitel 4: Software-Support

    Methode 1: Optisches SATA-Laufwerk und USB-Geräte verwenden Laden Sie USB 3.0-Treiber über ASUS' Support-DVD und installieren Sie Windows 7 über ein ® USB-Gerät. Anforderungen: • 1 x ASUS-Support-DVD: • 1 x Windows 7-Installationsmedium ® • 1 x Optisches SATA-Laufwerk • 1 x USB-Gerät (optisches Laufwerk oder Speichergerät) Das USB-Speichergerät benötigt eine Kapazität von mindestens 8 GB. Sie sollten das Speichergerät vor der Benutzung formatieren. Legen Sie die Installations-DVD mit Windows 7 in ein optisches USB-Laufwerk ein ® oder kopieren Sie alle Dateien auf der Installations-DVD von Windows 7 an einem ® funktionierenden System auf ein USB-Speichergerät. Verbinden Sie optische Laufwerk oder Speichergerät mit USB-Anschluss mit Ihrer Plattform der 100er-Serie. Legen Sie die ASUS-Support-DVD in ein optisches Laufwerk (SATA) Ihrer Plattform der 100er-Serie ein. Schalten Sie Ihr System ein und drücken Sie während des POST (Power-On Self Test) zum Aufrufen des Startbildschirms F8. ASUS MAXIMUS VIII GENE...
  • Seite 132 Wählen Sie das optische USB-Laufwerk oder USB-Speichergerät als Startgerät. Der USB 3.0-Treiber wird während des Installationsstarts automatisch geladen. Der Bildschirm „Setup is starting... (Einrichtung startet...)“...” wird angezeigt, wenn der USB 3.0-Treiber richtig geladen ist. Folgen Sie den Bildschirmanweisungen, um die Installation fertigzustellen. Kapitel 4: Software-Support...

  • Seite 133: Methode 2: Ein Modifiziertes Windows

    Windows 7-Installations-DVD. ® Anforderungen: • 1 x ASUS-Support-DVD: • 1 x Windows 7-Installationsmedium ® • 1 x Funktionierendes System (PC oder Notebook) • 1 x Optisches SATA-Laufwerk Erstellen Sie an Ihrem funktionierenden System eine ISO-Image-Datei des Windows ® 7-Installationsmediums mit Hilfe der ISO-Software eines Drittanbieters. Kopieren Sie die beiden Ordner „Auto_Unattend.xml“ und „Auto_Unattend“ aus dem Stammverzeichnis von ASUS Support-DVD auf Ihr System. Bearbeiten Sie die ISO-Datei und fügen Sie die beiden Ordner „Auto_Unattend.xml“ und „Auto_Unattend“ in die ISO-Datei hinzu. Brennen Sie diese ISO-Datei zur Erzeugung eines modifizierten Windows 7 auf eine ® leere DVD. Legen Sie die modifizierte Windows 7-Installations-DVD in ein optisches Laufwerk Ihrer ® Plattform der 100er-Serie ein. Schalten Sie Ihr System ein und drücken Sie während des POST (Power-On Self Test) zum Aufrufen des Startbildschirms F8. Wählen Sie das optische Laufwerk als Startgerät. Der USB 3.0-Treiber wird während des Installationsstarts automatisch geladen. Der Bildschirm „Setup is starting... (Einrichtung startet...)“...” wird angezeigt, wenn der USB 3.0-Treiber richtig geladen ist. Folgen Sie den Bildschirmanweisungen, um die Installation fertigzustellen. ASUS MAXIMUS VIII GENE...
  • Seite 134 Methode 3: ASUS EZ-Installationsprogramm verwenden Verwenden Sie das ASUS EZ-Installationsprogramm zum Erstellen einer modifizierten Windows 7-Installationsquelle ® Anforderungen: • 1 x ASUS-Support-DVD: • 1 x Windows 7-Installations-DVD ® • 1 x Funktionierendes System (PC oder Notebook) • 1 x Optisches SATA-Laufwerk • 1 x USB-Speichergerät (8 GB oder mehr) Windows 7-Installations-DVD einlegen. ® ASUS EZ-Installationsprogramm auf der ASUS-Support-DVD starten. Wählen Sie eine Methode zur Erstellung einer modifizierten Windows ® 7-Installationsdatei: • Windows 7-Datenträger zu USB-Speichergerät ® 7 OS disk to USB storage device (Windows - W ählen Sie Windows...
  • Seite 135 - W ählen Sie die Quelle des Windows 7-Installationsmediums, klicken Sie ® dann auf Next (Weiter). - USB-Speichergerät wählen und auf next (Weiter) klicken. Aktualisierungssymbol anklicken, falls das USB-Speichergerät nicht angezeigt wird. - Z um Löschen der Inhalte auf dem USB-Speichergerät und zum Erstellen eines startfähigen USB-Gerätes auf Yes (Ja) klicken. Denken Sie daran, Inhalte auf dem USB-Speichergerät zu sichern, während es formatiert wird. - Bei Abschluss zum Fertigstellen auf OK klicken. ASUS MAXIMUS VIII GENE...
  • Seite 136 • Windows 7-Datenträger zu ISO-Datei ® 7 OS disk to ISO file (Windows 7-Datenträger zu ISO- - W ählen Sie Windows ® ® Datei), klicken Sie dann auf Next (Weiter). - Wählen Sie I agree (Ich stimme zu), klicken Sie dann auf Next (Weiter). - W ählen Sie die Quelle des Windows 7-Installationsmediums, klicken Sie dann auf Next (Weiter). Kapitel 4: Software-Support...
  • Seite 137 - W ählen Sie den Ordner zum Speichern des modifizierten Windows ® 7-Installations-ISO-Datei, klicken Sie dann auf Next (Weiter). - Bei Abschluss zum Fertigstellen auf OK klicken. - B rennen Sie diese ISO-Datei zur Erzeugung eines modifizierten Windows 7 auf ® eine leere DVD. Legen Sie die modifizierte Windows 7-Installations-DVD in ein optisches Laufwerk ® ein oder verbinden Sie das USB-Speichergerät mit modifizierten Windows ® 7-Installationsdateien mit Ihrer Plattform der 100er-Serie. Schalten Sie Ihr System ein und drücken Sie während des POST (Power-On Self Test) zum Aufrufen des Startbildschirms F8. Wählen Sie das optische Laufwerk oder USB-Speichergerät als Startgerät. Der USB 3.0-Treiber wird während des Installationsstarts automatisch geladen. Der Bildschirm „Setup is starting... (Einrichtung startet...)“...” wird angezeigt, wenn der USB 3.0-Treiber richtig geladen ist. Folgen Sie den Bildschirmanweisungen, um die Installation fertigzustellen. ASUS MAXIMUS VIII GENE...

  • Seite 138: Support-Dvd-Informationen

    Support-DVD-Informationen Der Inhalt der Support-DVD kann jederzeit und ohne Ankündigung geändert werden. Besuchen Sie www.asus.com für Updates. 4.2.1 Ausführen der Support-DVD Vergewissern Sie sich vor der Ausführung der Support-DVD, dass Sie ein Administrator- Konto unter Windows 7, Windows 8, Windows 8.1 oder Windows 10 Betriebssystemen ® ® ® ® haben. Betriebssystem. So starten Sie die Support-DVD: Legen Sie die Support-DVD in das optische Laufwerk. Klicken Sie auf dem AutoPlay -Dialogfeld auf Run ASSETUP.exe. 2. Falls Autorun auf Ihrem Computer NICHT aktiviert ist, durchsuchen Sie den Inhalt der Support- DVD, um die Datei SETUP.EXE im BIN-Verzeichnis zu finden. Doppelklicken Sie auf ASSETUP. EXE, um die Support-DVD auszuführen. Kapitel 4: Software-Support...

  • Seite 139: Beschaffung Der Software-Handbücher

    Zur Anzeige von Informationen zu ASUS-Produkten anklicken. Zum Wählen eines zu installierenden Elements anklicken Enthält ROG-relevante Videos. Klicken Sie, um die ASUS Kontaktinformationen anzuzeigen. Zum Durchsuchen der Dateiliste der Support-CD anklicken Zum Installieren der ausgewählten Elemente anklicken 4.2.2 Beschaffung der Software-Handbücher Die Software-Handbücher sind auf der Support-DVD enthalten. Folgen Sie den Anweisungen, um die nötigen Handbücher zu erhalten.

  • Seite 140: Software Information

    Einige Software-Handbücher werden in verschiedenen Sprachen angeboten. Öffnen Sie den Ordner der Sprache, um die Software- Handbuch anzuzeigen. Die Abbildungen in diesem Abschnitt sind nur als Referenz gedacht. Die aktuellen Software- Handbücher, enthalten in der Support-DVD, variieren je nach Modell. Software Information Die meisten Anwendungen auf der Support-DVD besitzen Assistenten, die Sie durch die Installation führen. Weitere Informationen finden Sie in der Online-Hilfe oder den Readme- Dateien, die bei der Software enthalten sind. AI Suite 3 AI Suite 3 ist eine komplett integrierte Oberfläche, die mehrere ASUS-Anwendungen vereint und dem Benutzer erlaubt, diese Anwendungen gleichzeitig zu starten und laufen zu lassen. Ai Suite 3 installieren Vergewissern Sie sich vor der Installation von AI Suite 3, dass Sie ein Administrator-Konto unter Windows ® 7, Windows ® 8, Windows ® 8.1 oder Windows ® 10 Betriebssystemen haben. So installieren Sie AI Suite 3 auf Ihrem Computer: Unter Windows ® Legen Sie die Support-DVD in das optische Laufwerk. Klicken Sie auf dem AutoPlay -Dialogfeld auf Run ASSETUP.exe, dann wählen Sie 2.
  • Seite 141 Wenn das ASUS motherboard support DVD-Hauptmenü nicht erscheint, versuchen Sie die folgenden Schritte: Rufen Sie den Start Screen (Startbildschirm) auf, klicken Sie dann auf die Desktop-App. Klicken Sie in der linken unteren Desktop-Ecke auf File Explorer (Datei-Explorer) , wählen Sie dann Ihr DVD-Laufwerk und doppelklicken auf die Setup- Anwendung. AI Suite 3 starten Unter Windows ® Klicken Sie auf dem Bildschirm auf Start > All Programs > ASUS > AI Suite 3 > AI Suite 3. Unter Windows 7 können Sie die AI Suite 3 auch starten, indem Sie auf das Symbol im ® Benachrichtigungsbereich klicken. Windows 8 / Windows 8.1 / Windows 10 Betriebssystem ®...
  • Seite 142 AI Suite 3-Hauptmenü Das AI Suite 3 Hauptmenü bietet Ihnen übersichtliche Einblicke auf das, was in Ihrem Computer vor sich geht, so dass Sie die Leistungen optimieren können und Ihr System stabiler läuft. Im AI Suite 3-Hauptmenü gibt es eine Zugangsmenüleiste, die Ihnen ermöglicht, schnell und unkompliziert Zugriff auf integrierte ASUS Hilfsprogramme zuzugreifen. Klicken sie zum Ausführen der Menüleiste im linken Bereich des Menüs auf Die AI Suite 3-Screenshots in diesem Abschnitt sind nur als Referenz gedacht und können je nach Modell variieren. AI Suite 3-Menü starten AI-Suite-3-Hauptmenüleiste • Einige Funktionen auf dem AI Suite 3-Hauptmenü in dieser Anleitung können je nach Motherboard-Modell variieren. • Für detaillierte Software-Konfigurationen beziehen Sie sich bitte auf die Software- Handbücher auf der Support-DVD oder auf der ASUS-Webseite www.asus.com . 4-12 Kapitel 4: Software-Support...

  • Seite 143: Dual Intelligent Processors 5

    Dual Intelligent Processors 5 ASUS Dual Intelligent Prozessoren 5 vereint TPU EPU, DIGI+ Power Control, Fan Xpert 3 und Turbo App Funktionen, um die Leistung des Systems optimal ausschöpfen. Es gleicht automatisch die System-Performance, Energieeinsparung, Ebenen und Lüftereinstellungen, über das benutzerfreundliche AI Suite 3 Dienstprogramm, aus. 5-Way Optimization Die 5-Way Optimization Funktion optimiert dynamisch Ihren PC, basierend auf der Echtzeit- Nutzung, um den besten Systemstatus zu bieten. Es umfasst die wesentlichen Bereiche, wie CPU-Leistung, Energieeinsparung, stabile digitale Power, kühle und ruhige Lüftersteuerung und umfasst maßgeschneiderte Einstellungen für Ihre Anwendungen, um sicherzustellen, dass Ihr PC bereit für Spiele, Unterhaltung, Produktivität oder einfach alles, ist. Klicken Sie auf diese 5-Wege-Optimierungstaste, um die besten Einstellungen für Ihr System automatisch zu erkennen und abzustimmen Während der Einstellungen NICHT den Lüfter entfernen. ASUS MAXIMUS VIII GENE 4-13...

  • Seite 144: Turbo Processing Unit (Tpu)

    Turbo Processing Unit (TPU) TPU ermöglicht Ihnen, die CPU-Frequenz, CPU-Cache, Kernfrequenzen, DRAM-Frequenz und betreffende Spannungen für eine verbesserte Systemstabiliät und Leistungserhöhung einzustellen. Lesen Sie die CPU-Dokumentation bevor Sie die Einstellungen der CPU-Spannung ändern. Das Einstellen einer zu hohen Spannung kann den Prozessor dauerhaft beschädigen und eine zu niedrige Spannung zu einem instabilen Systembetrieb führen. Für die Systemstabilität werden die in TurboV vorgenommenen Änderungen nicht in den BIOS-Einstellungen gespeichert und sind beim nächsten Systemstart nicht mehr vorhanden. Speichern Sie Ihre Übertaktungseinstellungen als TPU-Profil und laden Sie manuell das Profil nach dem Systemstart. TPU verwenden CPU-Frequenz Klicken Sie auf oder , um Klicken Sie auf oder die Anzahl der anzupassenden Anpassung der Basistaktfrequenz, Zur Aktivierung von Kerne auszuwählen des CPU-Verhältnisses und des CPU- Group Tuning anklicken Cache-Verhältnisses CPU Cache...
  • Seite 145 GPU Boost CPU-Grafikspannungsanpassungen Zur Übernehmen der Anpassungen anklicken Zum Laden eines Klicken Sie zum Zum Speichern der gespeicherten Aktivieren auf die Rückgängigmachen Anpassungen in einem Profils anklicken der Anpassungen Werkseinstellungen Profil, anklicken anklicken ASUS MAXIMUS VIII GENE 4-15...

  • Seite 146: Energy Processing Unit (Epu)

    Energy Processing Unit (EPU) EPU ist ein Echtzeitsystem Energiespar-Chip, der automatisch die aktuelle Systemauslastung erkennt und intelligent den Stromverbrauch mäßigt. Es bietet eine systemweite Gesamtenergie- Optimierung, verringert Lüftergeräusche und verlängert die Lebensdauer Ihrer Hardware- Komponenten. EPU verwenden Klicken Sie hier, um die Einstellungen im Maximalen Energiespar-Modus zu konfigurieren Klicken Sie hier, um Klicken Sie hier, um Klicken Sie hier, um die die Einstellungen im die Einstellungen im Hier klicken, um die Einstellungen im Auto Hochleistungs-Modus zu...

  • Seite 147: Digi+ Power Control

    Änderungen Rückgängigmachen Bildschirmen zu anklicken der Änderungen wechseln anklicken CPU-Leistungsphasensteuerung Erhöht die Phasenanzahl bei hoher Systembelastung, um beschleunigte sowie bessere thermale Leistungen zu erzielen. Verringern Sie die Phasenanzahl bei niedriger Systembelastung, um die VRM-Effizienz zu steigern. CPU VRM Schaltfrequenz Aktiviert Frequenzspreizung, um die Systemstabilität zu verbessern. CPU-Belastungslinie-Kalibrierung Ermöglicht die Anpassung des Spannungsbereiches zur Steuerung der CPU- Lastkennlinie. Ein hoher Wert verbessert die Systemleistung, ein geringerer Wert vermindert den Energiebedarf. CPU CPU-Stromfähigkeit CPU Current Capability (CPU-Leistungsbereich) ermöglicht einen breiteren Gesamtleistungsbereich für die Übertaktung. Ein höherer Wert resultiert in einen breiteren Leistungsbereich und erweitert gleichzeitig den Übertaktungsfrequenzbereich. Thermische CPU-Leistungssteuerung Eine höhere Temperatur führt zu einem breiteren thermischen CPU-Leistungsbereich und erweitert gleichzeitig die Übertaktungstoleranz, um das Übertaktungspotential zu vergrößern. CPU-Leistungszyklusregelung CPU Power Duty Control passt die Stromzufuhr jeder VRM-Phase sowie die Thermale Leistung jeder Phasenkomponente an. ASUS MAXIMUS VIII GENE 4-17...

  • Seite 148: Fan Xpert

    Fan Xpert 3 ASUS Fan Xpert 3 bietet anpassbare Einstellungen Ihrer Lüfter, für eine kühlere und ruhigere Computerumgebung. Mit seiner Lüfter Auto Tuning Funktion, kann ASUS Fan Xpert 3 automatisch die Einstellungen der CPU und Gehäuselüfter einstellen, um die Beste Kühlleistung zu erreichen. ASUS Fan Xpert 3 unterstützt auch den Hardware PWM/DC Kombi-Modus für die CPU und Gehäuselüfter. Sie können auch die CPU-Lüftergeschwindigkeit unter den minimalen Standard reduzieren, für einen geräuschlosen Betrieb, während leichter Systemlasten. Klicken Sie einen Bildschirm zur Wahl des Lüftertyps an, den Sie anpassen möchten Klicken Sie hier um die Anklicken um Lüftergeschwindigkeit Lüftergeschwindigkeit maximieren in den Leise-Modus zu setzen Zum Festlegen einer...

  • Seite 149: Turbo App

    Hier klicken, um eine bestimmte Anwendung (.exe) der Turbo-App-Liste zuzuweisen Zur Anwendung der Änderungen anklicken Zum Rückgängigmachen der Änderungen anklicken Anwendungsliste Zeigt die laufenden Anwendungen Ihres Systems an. Turbo App Liste Zeigt die Anwendungen, die zur Turbo App Liste hinzugefügt wurden. Klicken Sie auf das Symbol für weitere Einstellungen. * Nur Anwendungen auf der Turbo App Liste können konfiguriert werden. ASUS MAXIMUS VIII GENE 4-19...
  • Seite 150 Ai Charger+ Mit diesem Programm können Sie Ihre mobilen BC 1.1*-Geräte an den USB-Anschlüssen Ihres Computers 3x schneller laden als Standard-USB-Geräte**. Ai Charger+ starten Klicken Sie zum Starten von Ai Charger+ auf auf der linken Seite des AI Suite 3-Hauptmenüs, wählen Sie dann Ai Charger+. Ai Charger+ ist nur bei bestimmten Modellen verfügbar. Ai Charger+-Bildschirm Zum Aktivieren oder Zum Übernehmen der Deaktivieren von Ai Auswahl anklicken Charger+ auswählen • * Überprüfen Sie, ob der Hersteller Ihres USB-Gerätes die BC 1.1-Funktion vollständig unterstützt. • ** Die tatsächliche Ladegeschwindigkeit hängt von den Eigenschaften Ihres USB- Gerätes ab. • Vergewissern Sie sich, dass Sie Ihr USB-Gerät trennen und neu verbinden, nachdem Sie Ai Charger+ aktiviert oder deaktiviert haben, um die korrekte Ladefunktion zu gewährleisten. • Ai Charger+ funktioniert nicht mit USB-Hubs, USB-Verlängerungskabeln und nicht standardisierten USB-Kabeln. 4-20 Kapitel 4: Software-Support...

  • Seite 151: Usb 3.1 Boost

    USB 3.1 Boost verwenden Zum Aktivieren von UASP oder Turbomodus, zum schnelleren USB- Datentransfer, anklicken Zum Aktivieren der normalen Datentransfergeschwindigkeit des USB-Gerätes anklicken USB-Gerät durch Anklicken auswählen Vergewissern Sie sich, dass Sie Ihr USB 3.0- oder USB 3.1-Gerät mit den USB-Anschlüssen verbinden, die USB 3.1 Boost unterstützen. Weitere Details finden Sie im Abschnitt des Benutzerhandbuches Hintere E/A-Verbindung. • USB 3.1 Boost entdeckt automatisch USB-Geräte, die UASP unterstützen. Besuchen Sie die ASUS-Webseite unter www.asus.com für eine Liste mit USB-Geräten, die UASP unterstützen. • Die Datenübertragungsgeschwindigkeit variiert je nach USB-Gerät. Benutzen Sie USB 3.1-Geräte für höhere Leistung. ASUS MAXIMUS VIII GENE 4-21...
  • Seite 152 EZ Update EZ Update ist eine Software, mit der Sie Software, Treiber und BIOS Ihres Motherboards automatisch aktualisieren können. Mit dieser Software können Sie das BIOS auch manuell aktualisieren und das Systemstartlogo auswählen, das beim Selbsttest angezeigt wird. EZ Update starten Zum Starten von EZ Update (EZ-Aktualisierung) klicken Sie auf auf der linken Seite des AI Suite 3-Hauptmenüs und klicken dann auf EZ Update (EZ-Aktualisierung) in der AI Suite 3-Hauptmenüleiste. EZ Update-Bildschirm Zum automatischen Aktualisieren von Motherboard-Treibern, -Software und -Firmware anklicken Zur Auswahl des Zur BIOS Zum Suchen und Systemstartlogos Aktualisierung anklicken anklicken Auswählen der BIOS- Datei anklicken 4-22 Kapitel 4: Software-Support...

  • Seite 153: System Information

    Systeminformation Diese Software zeigt detaillierte Informationen und Einstellungen zur installierten Motherboard, CPU und zum Speicher. Systeminformation starten Klicken Sie zum Starten von System Information (Systeminformationen) auf auf der linken Seite des AI Suite 3-Hauptmenüs, wählen Sie dann System Information (Systeminformationen). Motherboard-Information ansehen Klicken Sie zur Anzeige der Motherboard-Informationen auf das MB-Register. CPU-Information ansehen Klicken Sie auf die CPU-Leiste, um die Information zur CPU anzusehen. ASUS MAXIMUS VIII GENE 4-23...
  • Seite 154 SPD-Information ansehen Klicken Sie auf die SPD-Leiste, um die Information zum Speicher anzusehen. 4-24 Kapitel 4: Software-Support...

  • Seite 155: Mobo Connect

    Legen Sie eine Legen Sie eine Schnelltaste fest für die Schnelltaste fest für Tastatur-/Maus-Freigabe den Audio-Modus Wählen Sie ein Gerät Wählen Sie ein Zum Übernehmen für die Tastatur-/Maus- Gerät für den der Einstellungen Freigabe Audio-Modus anklicken ASUS MAXIMUS VIII GENE 4-25...

  • Seite 156: Push Nachricht

    Push Nachricht Dieses Dienstprogramm ermöglicht Ihnen den ausführlichen Status Ihres Systems, auf Ihrem Smart Gerät zu bekommen. Sie können auch Nachrichten, an Ihre Smart Geräte mit Hilfe dieses Programms senden. Bevor Sie das Programm verwenden, stellen Sie sicher, dass Sie Ihren Computer mit Ihrem Smart Gerät koppeln. Für Kopplungsinformationen beziehen Sie sich auf den Abschnitt Ihren Computer und Smart Geräte koppeln. Push-Mitteilungen auf Ihrem Computer starten Klicken Sie zum Starten von Push Notice (Push-Hinweis) auf auf der linken Seite des AI Suite 3-Hauptmenüs, wählen Sie dann Push Notice (Push-Hinweis). Push-Mitteilungen Fenster Klicken Sie, um Push-Mitteilungen zu aktivieren Zur Wahl des Smart Geräts anklicken Zum Verwerfen Zum Übernehmen der Änderungen der Einstellungen anklicken...

  • Seite 157: Einrichten Von Pc-Modus Alarm Auf Ihrem Computer

    Einrichten von PC-Status-Benachrichtigungen Mit dieser Funktion können Sie Warnmeldungen von ungewöhnlichen Aktivitäten der Spannung, Temperatur und Lüftereinstellungen Ihres Computers an Ihr Smart-Gerät senden. Zur Wahl des Smart Geräts anklicken Zum auswählen ankreuzen und senden von Warnungen an Ihre Smart Geräte Zum Senden eines Alarms bei Rückkehr der ausgewählten Elemente in ihren normalen Zustand Häkchen setzen ASUS MAXIMUS VIII GENE 4-27...

  • Seite 158: Nachrichten Zu Ihrem Smart Gerät Senden

    Nachrichten zu Ihrem Smart Gerät senden Mit dieser Funktion können Sie Nachrichten an Ihr Mobilgerät senden. Sie können auch Nachrichten über die Push-Messaging Verknüpfung, auf der unteren rechten Ecke des Bildschirms, senden. Klicken Sie dazu auf <<, dann auf und wählen Sie Zur Wahl des Smart Geräts anklicken Klicken, um Ihre Nachrichten zu senden Tippen Sie, um Ihre Nachrichten einzugeben Anschauen Ihres Computerstatus auf Ihrem Smart Gerät Klicken Sie auf auf Ihren Smart Gerät, um Push-Mitteilungen zu starten. Push Notice Tippen Sie, um PC-Modus Zum Löschen der Alarme anzeigen...

  • Seite 159: Rog Audio-Funktionen

    ROG Audio-Funktionen Installation der Software Der Installationsassistent hilft Ihnen, den Realtek Audio Manager-Treiber von der Support-DVD des Motherboards zu installieren. Wenn die Realtek Audiosoftware korrekt installiert wurde, sehen Sie das Symbol des Realtek HD Audio Manager in der Taskleiste. Doppelklicken Sie auf dieses Symbol, um den Realtek HD Audio Manager anzuzeigen. Realtek HD Audio Manager Sonic Studio II Sonic Studio II ist ein Audiosoftwarepaket, das sechs Audioregler bietet: Reverb (Nachhall), Bass Boost (Bassverstärkung), Equalizer, Voice Clarity (Stimmklarheit), Smart EQ (Smart Volume - intelligente Lautstärke) und Surround (Raumklang). Surround (Raumklang) wurde speziell für 2-Kanal-Headsets entwickelt und bietet optimierte Virtual-Surround-Technologie für Gaming. Die Sonic-Studio-Applikation benötigt kein eigenes Installationsprogramm. Die Applikation wird bei der Installation der Realtek-Audiotreiber automatisch im System installiert. ASUS MAXIMUS VIII GENE 4-29...

  • Seite 160: Equalizer-Voreinstellungen

    Equalizer Haken Sie dieses Kästchen zum Aktivieren des Equalizers an. Mit diesem Element können Sie die Frequenzen anpassen, um Ihre bevorzugte Art von Musik zu genießen. Erweiterte Equalizer-Einstellungen Dieses Element ist nur verfügbar, wenn der Equalizer aktiviert ist. Dieses Element ermöglicht Ihnen die Konfiguration der Equalizer-Einstellungen. Sie können Ihre Einstellung manuell festlegen oder anpassen oder aus verfügbaren Equalizer-Voreinstellungen wählen. Equalizer-Voreinstellungen Zeigt die aktuelle oder ausgewählte Equalizer-Voreinstellung. Bass Boost (Bassverstärkung) Haken Sie dieses Kästchen zum Verstärken der Basseffekte an. Nutzen Sie den Schieber zum Anpassen der Intensität des Basseffekts. Voice Clarity (Stimmklarheit) Haken Sie dieses Kästchen zum Aktivieren von Voice Clarity an. Voice Clarity extrahiert und verstärkt die Frequenz der menschlichen Stimme für kristallklare Kommunikation beim Gaming und Dialoge in Filmen. Smart EQ Haken Sie dieses Kästchen zum Aktivieren von Smart EQ an. Dieses Element passt automatisch die Frequenz eines Audio-Inhalts an, um tiefe Bässe und feine hohe Frequenzen zu erhalten. Surround (Raumklang) Haken Sie dieses Kästchen zum Aktivieren von Surround an. Dieses Element bildet ein Mehrkanal-Hörerlebnis über Ihre Stereo-Kopfhörer oder Lautsprecher nach. Reverb (Nachhall) Haken Sie dieses Kästchen zum Aktivieren von Reverb an. Dieses Element steigert das Gefühl der Räumlichkeit und ermöglicht Ihnen die Auswahl weiterer Nachhall-Voreinstellungen. Reverb presets (Nachhallvoreinstellungen) Klicken Sie zum Wählen eines Nachhalleffekts aus den verschiedenen Raumumgebungen für Nachhalleffekte. Dieses Element ist nur verfügbar, wenn der Reverb(Nachhall)-Schalter aktiviert ist. Test tone (Testton) Klicken Sie zum Starten des Tests für das ausgewählte Voreinstellungsprofil auf die Wiedergabetaste.
  • Seite 161 Perfekte Stimme Meine-Stimme-Schalter Klicken Sie, um die perfekte Stimme unter Meine-Stimme ein- oder auszuschalten. Eingehende-Stimme-Schalter Klicken Sie, um die perfekte Stimme unter Eingehende-Stimme ein- oder auszuschalten. Lautstärke-Stabilisator Haken Sie dieses Kästchen zum Aktivieren des Lautstärke-Stabilisators für Meine- Stimme oder Eingehende-Stimme an. Verwenden Sie den Schieberegler zum Einstellen der Mikrofon-Lautstärke. Lärmsperre Haken Sie dieses Kästchen zum Aktivieren der Lärmsperre an. Dieses Element entfernt die Hintergrundgeräusche zwischen Wörtern und Sätzen für Meine-Stimme oder Eingehende-Stimme. Rauschverminderung Haken Sie dieses Kästchen zum Aktivieren der Rauschverminderung an. Dieses Element entfernt die Restgeräusche auf Ihrer Stimme oder der Stimme Ihres Freundes. Zurücksetzen Klicken Sie auf diese Taste, um die Einstellungen für Meine-Stimme oder Eingehende-Stimme auf die Standardeinstellungen zurückzusetzen. Test tone (Testton) Klicken Sie zum Starten des Tests für das ausgewählte Voreinstellungsprofil auf die Wiedergabetaste. Lärmsperre-Modus Klicken Sie, um beim Lärmsperre-Modus zwischen Automatisch oder Manuell zu wählen. Der manuelle Modus ermöglicht Ihnen, den Schieberegler zur Anpassung der Lärmsperre und der Rauschverminderung zu nutzen. ASUS MAXIMUS VIII GENE 4-31...
  • Seite 162 Casting Enhancer 4-32 Kapitel 4: Software-Support...

  • Seite 163: Sonic Senseamp

    Sonic SenseAmp Sonic SenseAmp ist eine exklusive ROG-Erfindung, bei der es sich um einen integrierten Kopfhörerverstärker am Onboard-Audioschaltung mit drei Verstärkerstufen handelt. Sie erkennt die Impedanz Ihres Kopfhörers und passt die integrierte Verstärkung entsprechend an. Sonic SenseAmp funktioniert nur an der Frontblende. Wenn Sie einen Kopfhörer am frontseitigen Kopfhöreranschluss anschließen, blendet Sonic SenseAmp ein eingeblendetes Fenster ein, das „Detecting headphone impedance (Kopfhörerimpedanz wird erkannt)“ anzeigt. Nach Erkennung der Kopfhörerimpedanz zeigt Sonic SenseAmp ein weiteres eingeblendetes Fenster, das der nachstehenden Abbildung ähnelt. Beachten Sie die nachstehende Tabelle zum Verhalten von Sonic SenseAmp bei Anpassung der Impedanz des erkannten Kopfhörers: 32 ohm Amplify Level (Verstärkungsstufe) ist automatisch auf Performance eingestellt 150 ohms Amplify Level (Verstärkungsstufe) ist automatisch auf Powerful (Leistungsstark) eingestellt > 150 ohms Amplify Level (Verstärkungsstufe) ist automatisch auf Extreme (Extrem) eingestellt Anderes Gerät Das eingesteckte Gerät wird als anderes Gerät erkannt ASUS MAXIMUS VIII GENE 4-33...
  • Seite 164 Nach Schließen des eingeblendeten Fensters ruft Sonic SenseAmp die Lautsprecherkonfiguration auf und zeigt die eingestellten Kopfhörerimpedanz. Zum manuellen Anpassen der Verstärkerstufen anklicken oder antippen Zeigt die Impedanz Ihres Kopfhörers 4-34 Kapitel 4: Software-Support...

  • Seite 165: Dts Connect

    DTS Connect DTS Connect liefert ausgezeichnete Audiounterhaltung bei allen Formaten und arbeitet mit 4-, 5.1- und 7.1-Kanal-Surround-Sound. Es ermöglicht Ihnen außerdem die Verbindung Ihres PCs mit einer Heimkinoanlage. Kontrolleinstellungen ASUS MAXIMUS VIII GENE 4-35...

  • Seite 166: Sonic Radar Ii

    Sonic Radar II Sonic Radar II wurde für Egoshooter entwickelt und zeigt die präzise Richtung und Intensität einer Geräuschquelle an. Es verfügt über eine einfache und benutzerfreundliche Schnittstelle sowie Klangoptimierer zur Verstärkung der gewünschten Klangeffekte. • Die Sonic-Radar-II-Applikation benötigt kein eigenes Installationsprogramm. Die Applikation wird bei der Installation der Realtek-Audiotreiber automatisch im System installiert. • Sonic Radar II wird nach der Installation nicht automatisch gestartet. Rufen Sie die Anwendung von Ihrem Desktop oder vom Alle Programme-Menü auf. Sie können Sonic Radar II auch nach dem Systemstart aktivieren oder starten. Dazu klicken Sie in der Taskleiste auf , anschließend klicken Sie mit der rechten Maustaste auf danach auf Sonic Radar aktivieren oder Ausführung beim Systemstart aktivieren. Display Menu (Anzeigemenü) Passen Sie die Einstellungen für das jeweilige Spiel an, einschließlich Transparency (Transparenz), Signal, Size (Größe) und Remanency (Remanenz). Zeigt die verfügbaren Optionen. Klicken Sie auf ein Register zur Auswahl einer Option. Jede Option hat ihre eigenen Einstellungen und Menüs.

  • Seite 167: Control Menu (Steuerungsmenü)

    Control Menu (Steuerungsmenü) Ermöglicht Ihnen die Konfiguration der Schnelltasten. Audio Mode/Radar Selection(Audiomodus/Radarauswahl)-Menü Ermöglicht Ihnen die Konfiguration der Klangoptimierer. Zur Auswahl des gewünschten Klangoptimierers Häkchen setzen Audio Mode/Radar Selection(Audiomodus/Radarauswahl) werden mittels Schnelltasten im Spiel aktiviert. Weitere Informationen zu Schnelltasteneinstellungen finden Sie im Register Controls (Regler). ASUS MAXIMUS VIII GENE 4-37...

  • Seite 168: Gamefirst Iii

    GameFirst III ASUS GameFirst III ist eine Netzwerkverwaltungssoftware, die zur Priorisierung der Nutzeranforderungen über vier voreingestellte Paket-priorisierte Profile (Optimization (Optimierung), Game (Spiel), Media Streaming (Medienstreaming) und File Sharing (Dateifreigabe)) verfügt. Zudem können Nutzer Bandbreite manuell zuweisen und Prioritätseinstellungen einzelner Applikationen zur schnelleren oder reibungsloseren Ausführung anpassen. Doppelklicken Sie zur Nutzung von GameFirst III auf auf dem Desktop. Ein beliebiges Element zur Zum Öffnen der Register Schnellansicht anklicken oder für verschiedene antippen Funktionen anklicken oder antippen Bandbreitengeschwindigkeits- einstellungen mit Schieber Zum Laden eines anpassen oder Wert des voreingestellten Profils...

  • Seite 169: Applikationsnutzung

    Netzwerkmonitor Top-5-Applikationen Zeigt die 5 aktuell verwendeten Applikationen mit der höchsten Bandbreitenauslastung. Applikationsnutzung Zeigt die individuelle Download- und Upload-Bandbreite der aktuell verwendeten Applikationen. Gesamtnutzung Zeigt die gesamte Download- und Upload-Bandbreite der aktuell verwendeten Applikationen. ASUS MAXIMUS VIII GENE 4-39...
  • Seite 170 Bandbreitentest Mit dieser Funktion können Sie die Geschwindigkeit des Internetanbieters testen oder die Upload-/Download-Geschwindigkeiten Ihres Internetanbieters manuell eingeben und die Geschwindigkeit bei Bedarf übernehmen. Upload/Download- Geschwindigkeit eingeben Zum Starten des Geschwindigkeitstests anklicken oder antippen Zur Übernahme der Geschwindigkeit nach manueller Eingabe des gewünschtes Wertes oder nach Durchführung des Geschwindigkeitstests anklicken oder antippen Netzwerkinformationen verwenden Zeigt Informationen zur physikalischen Netzwerkkarte, wie Geschwindigkeit, physikalische Adresse, IP-Adresse, Subnetzmaske und Standard-Gateway. 4-40 Kapitel 4: Software-Support...

  • Seite 171: Keybot Ii

    Speichern der Eingabe)-, Funktionstasten- und KeyBot II-Funktion ein- Konfigurationsdateien Tastaturkürzel-Einstellungen oder auszuschalten. Eines der Elemente zur Durchführung einer spezifischen Aufgabe anklicken oder antippen bzw. die entsprechenden Tasten an der Tastatur anklicken Smart Input (Intelligente Eingabe) ASUS MAXIMUS VIII GENE 4-41...
  • Seite 172 Function Keys (Funktionstasten) Shortcut (Verknüpfung) 4-42 Kapitel 4: Software-Support...

  • Seite 173: Asus Media Streamer

    Streamer. Klicken Sie auf Ihrem Gerät auf Media Streamer. Klicken Sie zur Bearbeitung Klicken Sie zur Auswahl des der Mediendateien Mediendateityps Wählen Sie das Gerät, Melden Sie sich an Ihrem ASUS Klicken Sie zur Wiedergabe zu dem Sie streamen Konto an, um in verschiedenen einer Mediendatei möchten...

  • Seite 174: Hinzufügen Und Löschen Von Mediendateien

    Hinzufügen und Löschen von Mediendateien Dateien ziehen oder ankreuzen, um diese hinzuzufügen oder zu löschen. Hier klicken um einen neuen Ordner zu erstellen oder hinzuzufügen Hier klicken, um die ausgewählte Datei hinzuzufügen Hier klicken, um ausgewählte Dateien zu löschen Hier klicken, um Änderungen Hier klicken, um das Löschen oder zu verwerfen Hinzufügen von Dateien fortzusetzen...

  • Seite 175: Ramdisk

    Auswahl eines Einstellen der Laufwerknamens für Größenzuweisung Ihre RAMDisk anklicken nach rechts bewegen oder antippen Zum Abschließen der Zum Aktivieren der Erstellung des RAMDisk- Funktion Dynamic Memory Laufwerks anklicken Allocation (Dynamische oder antippen Speicherzuweisung) Häkchen setzen ASUS MAXIMUS VIII GENE 4-45...

  • Seite 176: Einen Verbindungspunkt Erstellen/Löschen

    So löschen oder formatieren Sie ein bestehendes RAMDisk-Laufwerk: Zum Löschen des bestehenden RAMDisk- Laufwerks anklicken oder antippen Zum Formatieren des bestehenden RAMDisk- Laufwerks anklicken oder antippen Die Formatierungsfunktion ist nur verfügbar, wenn Sie die Funktion Dynamic Memory Allocation (Dynamische Speicherzuweisung) auf Ihrem Laufwerk aktivieren. Einen Verbindungspunkt erstellen/löschen Ein Verbindungspunkt erstellt eine Verbindung, die die Originalinhalte in der RAMDisk abbildet, was Zugriff auf gewünschte Applikationen oder Daten innerhalb des Originaldateiverzeichnisses ermöglicht. Register Junction (Verbindung) zur Erstellung Ihres Verbindungspunktes wählen Auswahlpfeil zur Auswahl Ihres Zur Auswahl des Ortes...

  • Seite 177: Sicherungsdateien Synchronisieren

    Sicherungsdateien synchronisieren Nach Erstellung eines Verbindungspunktes erstellt RAMDisk automatisch einen Sicherungsordner im Originalverzeichnis der Datei. Nutzen Sie RAMDisk zur manuellen Synchronisierung von Aktualisierungen mit diesen Sicherungsdateien. Synchronize (Synchronisieren) zum Aktualisieren Ihrer Dateien anklicken oder antippen ASUS MAXIMUS VIII GENE 4-47...

  • Seite 178: Memtweakit

    4.12 MemTweakIt MemTweakIt ist eine Software, mit der Sie alle Stufen der Speichertimings ansehen können. Sie können Ihre MemTweakIt-Einstellungen zum Generieren einer Speichereffizienzpunktzahl validieren, die Sie mit anderen Nutzern auf der ROG-Webseite teilen und vergleichen können. MemTweakIt-Funktionen hängen vom Chipsatz am Motherboard ab. Jeder Chipsatz hat andere Optionen. Doppelklicken Sie zur Nutzung von MemTweakIt auf auf dem Desktop. Ein Register zur Konfiguration des Speichertimings anklicken oder antippen Register About (Info) anklicken oder antippen, dann zum Aufrufen der offiziellen ROG-Webseite auf REPUBLIC OF GAMERS klicken Zum Verlassen von MemTweakIt anklicken oder antippen Zum Übernehmen der Einstellungen anklicken Klicken Sie zum Validieren Ihrer Einstellungen.

  • Seite 179: Ihre Memtweakit-Einstellungen Validieren Und Speichern

    Geben Sie im Online Mode (Online-Modus) Ihre ASUS-Kontokennung und Ihr Kennwort ein, klicken Sie auf Submit (Übernehmen). Ihre Konfiguration wird auf der MemTweakIt-Startbildschirm. So beschäftigen und speichern Sie Ihre Konfiguration manuell: Starten Sie MemTweakIt und klicken auf Validate (Validieren). Klicken Sie im Manual Mode (Manueller Modus) auf Save Validation File (Validierungsdatei speichern). Geben Sie einen Dateinamen für Ihre Konfigurationsdatei ein und klicken auf Submit (Übernehmen). Klicken Sie auf validation webpage (Validierungswebseite). Im Fenster MemTweakIt - Validation File Upload geben Sie Ihre ASUS-Konto-ID und Kennwort ein. Klicken oder tippen Sie auf Browse (Durchsuchen), machen die gespeicherte .cvf-Datei ausfindig und klicken auf Open (Öffnen). Klicken Sie auf Submit. Ihre Konfiguration wird auf der MemTweakIt-Startbildschirm. ASUS MAXIMUS VIII GENE 4-49...

  • Seite 180: Rog Cpu-Z

    4.13 ROG CPU-Z Dieses Dienstprogramm sammelt Informationen über die in Ihrem System installierten Hauptgeräte und zeigt diese in einem angepassten ROG-Layout an. ROG CPU-Z präsentiert Ihnen Informationen und Status zu CPU, Motherboard, Arbeitsspeicher, Grafikkarte und anderen in Ihrem System installierten Komponenten. Sie können einen Bericht über Ihre Systeminformationen erstellen und versenden oder auf der CPU-Z-Webseite veröffentlichen. Doppelklicken Sie zur Nutzung von ROG CPU-Z am Desktop auf 4-50 Kapitel 4: Software-Support...

  • Seite 181: Ramcache

    4.14 RAMCache ROG RAMCache Software bietet eine benutzerfreundliche und transparente Lösung zur Steigerung Ihrer PC-Gesamtleistung durch die Verwendung des Systemspeichers (DRAM), der nicht genutzt wird. RAMCache weist einen RAM-Cachespeicher zwischen der Computerfestplatte und den Anwendungen zu, liest dann in Echtzeit Ihren Leistungsbedarf hinsichtlich der Anwendungen, die Sie gerade verwenden und die E/A-Anforderungen der Festplatte. RAMCache kopiert die am häufigsten verwendeten Daten von der Festplatte in den RAM-Cache, wo sie schneller verarbeitet werden können, und schreibt sie dann automatisch auf die Festplatte zurück – so wird die PC- Gesamtgeschwindigkeit beschleunigt, mit einem minimierten Risiko des Datenverlusts. Doppelklicken Sie zur Nutzung von RAMCache auf auf dem Desktop. So starten Sie RAMCache: Starten Sie RAMCache und wählen eine Festplatte oder Partition für den Cache. Wählen Sie die Cache-Größe und klicken dann auf Start. • Sie können nur eine Partition auf einmal in den Cache bringen. • Minimaler und maximaler zur Verfügung stehender Umfang an RAM wird automatisch aktualisiert. ASUS MAXIMUS VIII GENE 4-51...
  • Seite 182 4-52 Kapitel 4: Software-Support...

  • Seite 183: Kapitel 5: Raid-Support

    RAID 10 kombiniert data striping und data mirroring, ohne dass Paritäten (redundante Daten) errechnet und geschrieben werden müssen. Die RAID 10*-Konfiguration vereint alle Vorteile von RAID 0- und RAID 1-Konfigurationen. Für diese Konfiguration benötigen Sie vier neue Festplatten, oder eine bestehende und drei neue. ASUS MAXIMUS VIII GENE...

  • Seite 184: Serial Ata-Festplatten Installieren

    5.1.2 Serial ATA-Festplatten installieren Das Motherboard unterstützt Serial ATA-Festplatten. Für optimale Leistung sollten Sie identische Laufwerke des selben Modells und der gleichen Kapazität installieren, wenn Sie ein Disk-Array erstellen. So installieren Sie SATA-Festplatten für eine RAID-Konfiguration: Bauen Sie die SATA-Festplatten in die Laufwerksschächte ein. Schließen Sie die SATA-Signalkabel an.

  • Seite 185: Intel Rapid Storage Technology Option Rom-Dienstprogramm

    Mit den Navigationstasten am unteren Rand des Bildschirms können Sie sich durch die Menüs bewegen und die Menüoptionen auswählen. Die RAID BIOS-Setup-Anzeigen in diesem Abschnitt sind nur als Referenz gedacht und können sich von denen auf Ihrem Bildschirm unterscheiden. Das Programm unterstützt maximal vier Festplatten für die RAID-Konfiguration. ASUS MAXIMUS VIII GENE...

  • Seite 186: Erstellen Eines Raid-Sets

    Erstellen eines RAID-Sets So erstellen Sie ein RAID-Set: Im Hauptmenü, wählen Sie 1. Erstellen eines RAID-Volumen und drücken Sie <Enter>. Der folgende Bildschirm erscheint: Intel(R) Rapid Storage Technology - Option ROM - v10.5.1.1070 Copyright(C) 2003-10 Intel Corporation. All Rights Reserved. [ CREATE VOLUME MENU ] Name: Volume0...
  • Seite 187 WARNING: ALL DATA ON SELECTED DISKS WILL BE LOST. Are you sure you want to create this volume? (Y/N): Drücken Sie <Y>, um das RAID-Volumen zu erstellen und zum Hauptmenü zurückzukehren oder <N>, um zum VOLUMEN ERSTELLEN-Menü zurückzukehren. ASUS MAXIMUS VIII GENE...

  • Seite 188: Ein Raid-Set Löschen

    Ein RAID-Set löschen Seien Sie vorsichtig beim Löschen eines RAID-Sets. Alle Daten auf den Festplattenlaufwerken gehen beim Löschvorgang eines RAID-Sets verloren. So löschen Sie ein RAID-Set: Im Hauptmenü, wählen Sie 2. Löschen eines RAID-Volumen und drücken Sie <Enter>. Der folgende Bildschirm erscheint: [ DELETE VOLUME MENU ] Name Level...

  • Seite 189: Um Das Intel Rapid Storage Technology Option Rom-Dienstprogramm Zu Verlassen

    Wenn das Menü Make Disk erscheint, drücken Sie die Taste <1>, um eine RAID- Treiberdiskette zu erstellen. Legen Sie eine formatierte Diskette in das Diskettenlaufwerk und drücken Sie die <Eingabetaste>. Folgen Sie den Bildschirmanweisungen, um die Installation abzuschließen. ASUS MAXIMUS VIII GENE...

  • Seite 190: Erstellen Einer Raid-Treiberdiskette Unter Windows

    5.2.2 Erstellen einer RAID-Treiberdiskette unter Windows ® So erstellen Sie eine RAID-Treiberdiskette in Windows ® Starten Sie Windows ® Schließen Sie das USB-Diskettenlaufwerk an und legen Sie eine Diskette ein. Legen Sie die Motherboard Support-DVD in das optische Laufwerk. Gehen Sie zum Menü Make Disk und klicken Sie auf Intel AHCI/RAID Driver Disk, um eine RAID-Treiberdiskette zu erstellen.

  • Seite 191: Anhang
