7. USB 2.0-Anschlüsse 1 und 2. USB 2.0-Anschlüsse 1 und 2. Die zwei 4-pol. Universal Serial Bus (USB)-Anschlüsse
nehmen USB 2.0-Geräte auf.
8. USB 2.0-Anschlüsse 3 und 4. Die zwei 4-pol. Universal Serial Bus (USB)-Anschlüsse
nehmen USB 2.0-Geräte auf.
9. VGA-Anschluss. VGA-Anschluss. Dieser 15-pol. Anschluss ist für einen VGA-Monitor oder andere
VGA-kompatible Geräte vorgesehen
10. COM-Anschluss. Dieser Anschluss ist für Zeige- oder andere Serialgeräte.
11. PS/2-Tastaturanschluss (lila). Dieser Anschluss ist für eine PS/2-Tastatur
vorgesehen.
1.10.2 Interne Anschlüsse
1. Fronttafel-Audiosockel (10-1 pol. AAFP)
Dieser Anschluss dient zum Verbinden eines Fronttafel-Audio E/A-Moduls, das
an der Fronttafel des Computers befestigt wird und entweder HD Audio oder den
herkömmlichen AC '97 Audiostandard unterstützt. Verbinden Sie das Ende des
Fronttafel-Audiokabels mit diesem Anschluss.
P5G41C-M LX

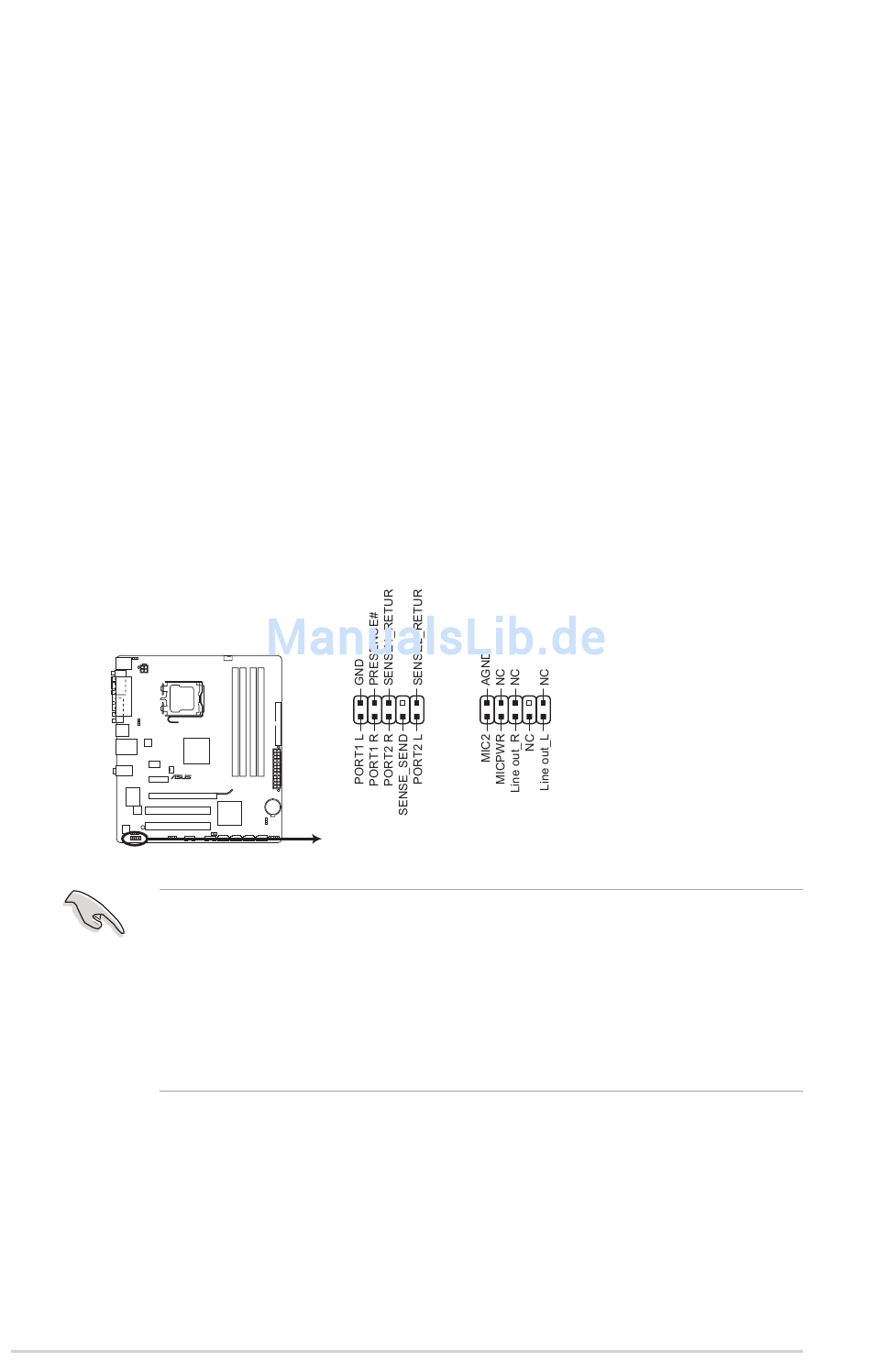

P5G41C-M LX Analog front panel connector
• Es wird empfohlen, ein High Definition-Fronttafel Audio E/A-Modul mit diesem Anschluss
• Wenn Sie ein High-Definition Fronttafelaudiomodul mit diesem Anschluss verbinden
1-24
AAFP
PIN 1
HD-audio-compliant
zu verbinden, um die High Definition Audio-Funktionen dieses Motherboards nutzen zu
können.
wollen, muss das Element Front Panel Type im BIOS auf [HD Audio] eingestellt sein.
Wenn Sie statt dessen ein AC' 97-Fronttafelaudiomodul anschließen möchten, stellen
Sie das Element auf [AC97] ein. Ab Werk ist der Anschluss auf [HD Audio] gestellt.
Siehe 2.4.3 Chipset für Details.
PIN 1
Legacy AC'97
pin definition compliant definition
Kapitel 1: Produkteinführung
