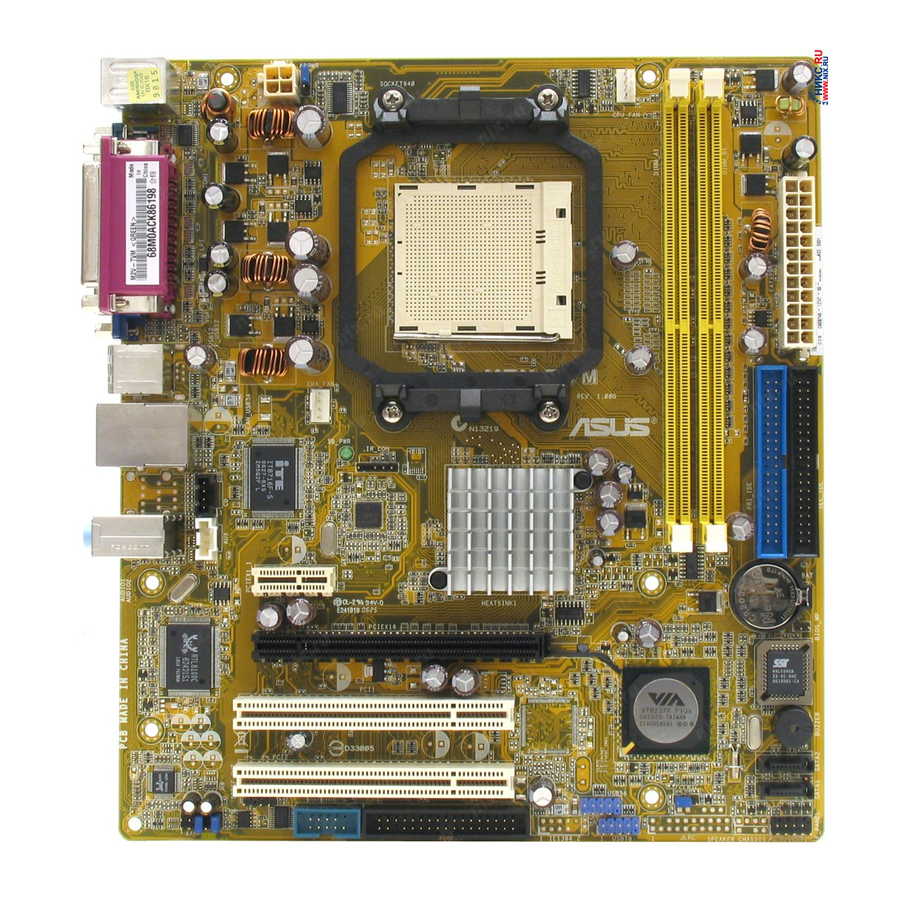

Asus M2V-TVM Handbuch
  1. Anleitungen
  2. Marken
  3. Asus Anleitungen
  4. PC-Komponenten
  5. M2V-TVM
  6. Handbuch
Asus M2V-TVM Handbuch

Asus M2V-TVM Handbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
M2V-TVM

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Asus M2V-TVM

Inhaltszusammenfassung für Asus M2V-TVM

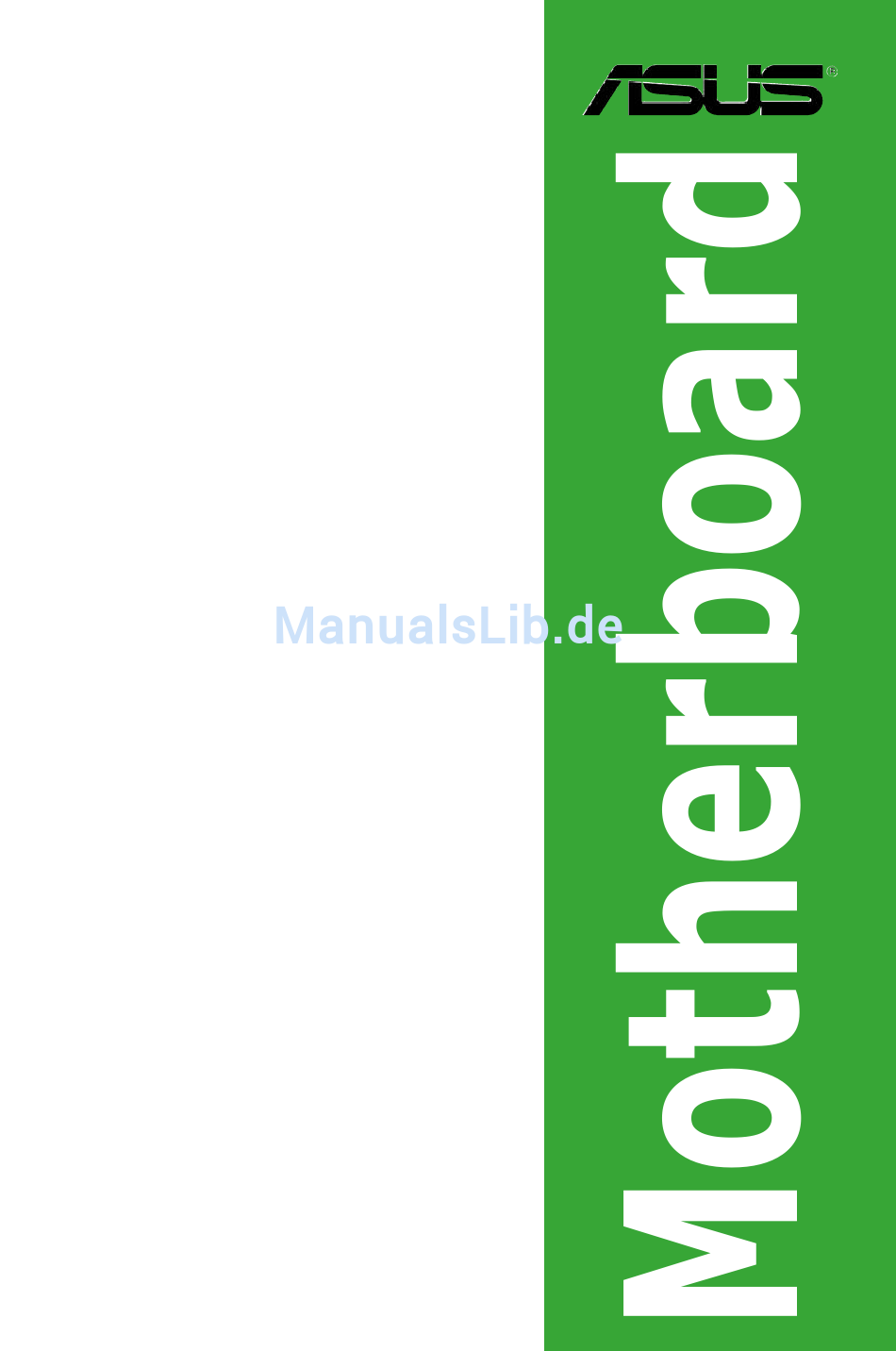

  • Seite 1 M2V-TVM...

  • Seite 2: Erste Ausgabe V1 September 2006

    Kein Teil dieses Handbuchs, einschließlich der darin beschriebenen Produkte und Software, darf ohne ausdrückliche, schriftliche Genehmigung von ASUSTeK COMPUTER INC. (“ASUS”) in irgendeiner Form, ganz gleich auf welche Weise, vervielfältigt, übertragen, abgeschrieben, in einem Wiedergewinnungssystem gespeichert oder in eine andere Sprache übersetzt werden.

  • Seite 3: Inhaltsverzeichnis

    Inhalt Erklärungen................... vi Sicherheitsinformationen..............vii M2V-TVM.Spezifikationsübersicht............viii Kapitel 1: Produkteinführung. 1.1. Willkommen!................1-2 1.2. Paketinhalt................1-2 1.3. Sonderfunktionen..............1-2 1.3.1. Leistungsmerkmale.des.Produkts......1-2 1.3.2. Innovative.ASUS-Funktionen........1-4 1.4. Bevor Sie beginnen..............1-5 1.5. Motherboard-Übersicht............1-6 1.5.1.
  • Seite 4 Verwalten.und.Aktualisieren.des.BIOS........2-2 2.1.1. Erstellen einer bootfähigen Diskette......2-2 2.1.2. Aktualisieren.des.BIOS.mit.AFUDOS......2-3 2.1.3. Kopieren.des.BIOS vom PC mit AFUDOS....2-4 2.1.4. Aktualisieren.des.BIOS.mit.ASUS.EZ.Flash....2-5 2.1.5. ASUS.Update-Programm.......... 2-7 2.2. BIOS-Setupprogramm............2-9 2.2.1. BIOS-Menübildschirm..........2-10 2.2.2. Menüleiste.............. 2-10 2.2.3.
  • Seite 5 Booteinstellungskonfiguration........ 2-30 2.6.3. Sicherheit............... 2-31 2.7. Exit-Menü................2-34 Kapitel 3: Software-Unterstützung. 3.1. Installieren eines Betriebssystems......... 3-2 3.2. Support-CD-Informationen............. 3-2 3.2.1. Ausführen der Support-CD........3-2 3.2.2. Drivers-Menü............3-3 3.2.3. Utilities-Menü............3-4 3.2.4. Make.Disk-Menü............3-5 3.2.5. ASUS.ASUS-Kontaktdaten........3-6...

  • Seite 6: Erklärungen

    Erklärungen Erklärung der Federal Communications Commission Dieses Gerät stimmt mit den FCC-Vorschriften Teil 15 überein. Sein Betrieb unterliegt.folgenden.zwei.Bedingungen: • Dieses Gerät darf keine schädigenden Interferenzen erzeugen, und • Dieses Gerät muss alle empfangenen Interferenzen aufnehmen, einschließlich derjenigen, die einen unerwünschten Betrieb erzeugen. Dieses Gerät ist auf Grund von Tests für Übereinstimmung mit den Einschränkungen eines Digitalgeräts der Klasse B, gemäß...

  • Seite 7: Sicherheitsinformationen

    Sicherheitsinformationen Elektrische Sicherheit • Um die Gefahr eines Stromschlags zu verhindern, ziehen Sie die Netzleitung aus der Steckdose, bevor Sie das System an einem anderen Ort.aufstellen. • Beim Anschließen oder Trennen von Geräten an das oder vom System müssen die Netzleitungen der Geräte ausgesteckt sein, bevor die Signalkabel angeschlossen werden.

  • Seite 8: M2V-Tvm.spezifikationsübersicht

    M2V-TVM Spezifikationsübersicht Unterstützt AMD-Sockel AM2 für AMD Athlon™ 64 X2-/. Athlon™ 64-/AMD Sempron™-Prozessoren. AMD64-Architektur ermöglicht gleichzeitige 32-Bit und . . 64-Bit-Berechnung. Unterstützt die AMD Cool ‘n’ Quiet™-Technologie Chipsatz .K8M890. ® .VT8237R.Plus ® Systembus 2000.MT/s Arbeitsspeicher 2 x 240-pol. DIMM-Steckplätze unterstützen bis zu .
  • Seite 9 M2V-TVM Spezifikationsübersicht Interne E/A- 2 x USB-Anschlüsse unterstützen vier zusätzliche 4 Anschlüsse USB-Ports. 24-pol. ATX-Stromanschluss. 4-pol. ATX 12V-Stromanschluss. 1 x COM-Anschluss. 1 x S/PDIF-Ausgang. 1 x CD Audio-Eingang. 1 x AUX Audio-Eingang. 1 x CPU-/ 1 x Gehäuselüfteranschluss. 1 x Fronttafel AC’97 Audioanschluss.

  • Seite 11: Kapitel 1: Produkteinführung

    Dieses Kapitel beschreibt die Leistungsmerkmale des Motherboards und die unterstützten neuen Technologien. Produkteinführung...

  • Seite 12: Willkommen

    M2V-TVM Motherboards! ® Eine.Reihe.von.neuen.Funktionen.und.neuesten.Technologien.sind.in.dieses. Motherboard integriert und machen es zu einem weiteren hervorragenden Produkt in der langen Reihe der ASUS Qualitätsmotherboards! Vor der Installation des Motherboards und Ihrer Hardwaregeräte sollten Sie die im Paket enthaltenen Artikel anhand folgender Liste überprüfen. 1.2 Paketinhalt Stellen Sie sicher, dass Ihr Motherboardpaket die folgenden Artikel enthält.

  • Seite 13: Ddr2-Arbeitsspeicherunterstützung

    USB 1.1. Details siehe Seiten 1-21 und 1-6. 10/100 Mbps LAN Über die einfache Verbindung mit Ihrem Netzwerk oder eine Breitbandverbindung mit dem integrierten LAN-Anschluss können sie online Gaming genießen, ohne eine zusätzliche LAN-Karte kaufen zu müssen. ASUS M2V-TVM...

  • Seite 14: Innovative.asus-Funktionen

    1.3.2 Innovative ASUS-Funktionen ASUS EZ Flash Mit ASUS EZ Flash können Sie das System-BIOS aktualisieren, auch wenn das Betriebssystem noch nicht hochgefahren ist, und sind dabei nicht auf ein.DOS-Programm.oder.eine.Diskette.angewiesen..Details.siehe.Seite.2-5. ASUS MyLogo 2 Mit der neuen ASUS My Logo 2-Funktion des Motherboards können Sie ASUS My Logo 2-Funktion des Motherboards können Sie...

  • Seite 15: Bevor Sie Beginnen

    Soft-Aus-Modus ist. Dies dient zur Erinnerung, dass Sie das System ausschalten und das Netzkabel ausstecken müssen, bevor Sie eine Komponente von dem Motherboard entfernen oder hinzufügen. Die nachstehende Abbildung zeigt die Position der Onboard-LED an. M2V-TVM SB_PWR Standy Ausgeschaltet Eingeschaltet M2V-TVM Onboard LED-Anschluss ASUS M2V-TVM...

  • Seite 16: Motherboard-Übersicht

    1.5 Motherboard-Übersicht 1.5.1 Motherboard-Layout ATX12V KBPWR CPU_FAN PS2/2KBMS T:Mouse B:Keyboard EATXPWR M2V-TVM USB12 CHA_FAN SB_PWR LAN_USB34 IT8716F-S AUDIO2 PCIEX1_1 CR2032 3V Lithium Cell CMOS Power PCIEX16 RTL8100C BIOS PCI1 BUZZER SATA2 PCI2 ALC655 SATA1 CLRTC COM2 LOPPY USB56 F_PANEL AAFP USB78 Kapitel 1: Produkteinführung...

  • Seite 17: Ausrichtung

    Stecken Sie sechs (6) Schrauben in die eingekreisten Löcher, um das Motherboard am Gehäuse zu befestigen. Ziehen Sie die Schrauben nicht zu fest! Das Motherboard könnte sonst beschädigt werden. Diese Seite auf die Rückseite des Computergehäuses legen M2V-TVM ASUS M2V-TVM...

  • Seite 18: Zentralverarbeitungseinheit (Cpu)

    1.6.1 Installieren der CPU So installieren Sie eine CPU. Suchen Sie den CPU-Sockel auf dem Motherboard. M2V-TVM M2V-TVM CPU Socket AM2 Lösen Sie den Sockelhebel, indem Sie ihn zur Seite drücken, und heben Sie ihn in einem 90°-100°- Winkel.an. Sockelhebel Vergewissern Sie sich, dass der Sockelhebel um 90°-100°...
  • Seite 19 Verpackung beigelegt sind. Verbinden Sie das CPU-Lüfterkabel mit dem CPU_FAN-Anschluss auf dem Motherboard. CPU_FAN CPU FAN PWM CPU FAN IN CPU FAN PWR M2V-TVM M2V-TVM CPU-Lüfteranschluss Vergessen Sie nicht, den CPU-Lüfteranschluss anzuschließen! Ansonsten können u.U. Hardwareüberwachungsfehler auftreten. ASUS M2V-TVM...

  • Seite 20: Installieren Des Cpu-Kühlkörpers Und Lüfters

    1.6.2 Installieren des CPU-Kühlkörpers und Lüfters Der AMD Athlon™ 64 X2/AMD Athlon™ 64/AMD Sempron™-Prozessor benötigt eine spezielle Kühlkörper-/Lüftereinheit, um einen optimalen Kühlzustand und maximale Leistung zu gewährleisten. Verwenden Sie ausschließlich von AMD beglaubigte Kühlkörper und Lüftereinheiten. So installieren Sie den CPU-Kühlkörper und -Lüfter. Stellen Sie den Kühlkörper auf die installierte CPU.
  • Seite 21 Stellen Sie sicher, dass die Kühlkörper-Lüfter-Einheit genau auf. den. Befestigungsmecha- nismus aufgesetzt ist, sonst lässt sich. die. Befestigungsklammer. nicht.einrasten.. Drücken Sie den Hebel der Befestigungsklammer nach unten, um den Kühlkörper und Lüfter auf dem Modul zu installieren. ASUS M2V-TVM 1-11...

  • Seite 22: Systemspeicher

    MB, 512 MB und 1 GB ungepufferte ECC und nicht-ECC DDR2 DIMMs in den DIMM-Steckplätzen.installieren. Für eine optimale Kompatibilität empfehlen wir Ihnen, Arbeitsspeichermodule von dem selben Anbieter zu kaufen. Die aktuelle Liste qualifizierter Anbieter finden Sie auf der ASUS Webseite (www. asus.com). 1-12 Kapitel 1: Produkteinführung...
  • Seite 23 512MB KLBC28F-A8KB4 Kingmax E5116AB-5C-E 256MB KLBB68F-36EP4 Kingmax E5108AE-6E-E 512MB KLCC28F-A8EB5 VDATA VD29608A8A-3EC20615 512MB M2GVD5G3H31A4I1C52 VDATA VD29608A8A-3EC20620 M2GVD5G3I41C4I1C52 Seite(n): SS - Einseitig DS - Zweiseitig Die aktuelle Liste qualifizierter Anbieter für DDR2-667/533 MHz finden Sie auf der ASUS-Webseite. ASUS M2V-TVM 1-13...

  • Seite 24: Installieren.eines.dimms

    1.7.3 Installieren eines DIMMs Trennen Sie unbedingt das System vom Netz, bevor Sie DIMMs oder andere Systemkomponenten hinzufügen oder entfernen. Ansonsten können sowohl das Motherboard als auch die Komponenten schwer beschädigt werden. Drücken Sie die Haltebügel nach außen, um den DIMM-Steckplatz DDR2 DIMM-Kerbe zu.entriegeln.

  • Seite 25: Erweiterungssteckplätze

    Schalten Sie das System ein, und ändern Sie ggf. die BIOS- Einstellungen. Kapitel 2 informiert Sie über das BIOS-Setup. Weisen Sie der Karte ein IRQ zu. Beziehen Sie sich auf die Tabellen auf der.nächsten.Seite. Installieren Sie die Softwaretreiber für die Erweiterungskarte. ASUS M2V-TVM 1-15...

  • Seite 26: Standard-Interruptzuweisungen

    Standard-Interruptzuweisungen Priorität Standardfunktion Systemzeitgeber Tastatur-Controller – An IRQ#9 weiterleiten IRQ-Halter für PCI-Steuerung* Kommunikationsanschluss (COM1)* IRQ-Halter für PCI-Steuerung* Diskettenlaufwerkscontroller Druckeranschluss (LPT1)* System-CMOS/Echtzeituhr IRQ-Halter für PCI-Steuerung* IRQ-Halter für PCI-Steuerung* IRQ-Halter für PCI-Steuerung* PS/2-kompatibler Mausanschluss* Numerischer.Datenprozessor Primärer.IDE-Kanal Sekundärer.IDE-Kanal * Diese IRQs sind normalerweise für ISA- oder PCI-Geräte verfügbar. IRQ-Zuweisungen für dieses Motherboard PCI-Steckplatz 1 belegt...

  • Seite 27: Pci-Steckplätze

    Karten und andere Karten, die den PCI Express-Spezifikationen entsprechen. Die Abbildung zeigt eine im PCI Express x1-Steckplatz installierte.Netzwerkkarte.dar. 1..5 PCI Express x16-Steckplatz Dieses Motherboard unterstützt eine PCI Express x16-Grafikkarte. Die Abbildung zeigt eine im PCI Express x16-Steckplatz installierte Grafikkarte. ASUS M2V-TVM 1-17...

  • Seite 28: Jumper

    Sie das BIOS auf, um Daten neu einzugeben. Entfernen Sie die Steckbrücke von der Standardposition am CLRTC- Jumper nur, wenn Sie das RTC RAM löschen. Ansonsten wird ein Systembootfehler hervorgerufen! M2V-TVM CLRTC Normal CMOS löschen (Standard) M2V-TVM RTC RAM löschen 1-1 Kapitel 1: Produkteinführung...
  • Seite 29 (+5VSB), wenn Sie den Computer durch Drücken einer Taste auf der Tastatur (die Leertaste in der Standardeinstellung) wecken möchten. Diese Funktion benötigt eine ATX-Stromversorgung, die mindestens 1A auf der +5VSB-Leitung ausweist, und eine entsprechende Einstellung.im.BIOS. KBPWR +5VSB (Default) M2V-TVM M2V-TVM Tastaturstromanschluss ASUS M2V-TVM 1-19...

  • Seite 30: 1.10 Anschlüsse

    1.10 Anschlüsse 1.10.1 Rückseitenanschlüsse PS/2-Mausanschluss (grün)..Dieser Anschluss ist für eine PS/2-Maus vorgesehen. Paralleler Anschluss. Dieser 25-pol. Anschluss verbindet mit parallelen Druckern, Scannern oder anderen Geräten. LAN RJ-5-Anschluss. Dieser Anschluss erlaubt eine Gigabit-Verbindung mit einem lokalen Netzwerk (LAN) über einen Netzwerkhub. LAN-Anschluss LED-Anzeigen ACT/LINK SPEED...

  • Seite 31: 1.10.2 Interne Anschlüsse

    Der Pol 5 entfällt am Anschluss, um eine falsche Kabelverbindung bei Verwendung eines FDD-Kabels, das einen bedeckten Pol 5 hat, zu vermeiden. M2V-TVM FLOPPY HINWEIS: Richten Sie die rote Markierung des Flachbandkabels auf PIN1 aus. PIN1 M2V-TVM Diskettenlaufwerksanschluss ASUS M2V-TVM 1-21...
  • Seite 32 Verwenden Sie für Ultra DMA 133/100/66 IDE-Geräte ein 80-adriges IDE-Kabel. Falls einer der Gerätejumper auf “Cable-select” eingestellt ist, müssen die anderen Gerätejumper ebenfalls so eingestellt werden. M2V-TVM HINWEIS: Richten Sie die rote (Zickzack-)Markierung des IDE- Flachbandkabels auf PIN1 aus. M2V-TVM IDE-Anschlüsse 1-22 Kapitel 1: Produkteinführung...

  • Seite 33: M2V-Tvm Sata-Anschlüsse

    Wenn Sie Serial ATA-Festplatten installieren, können Sie RAID 0-, . RAID 1- und JBOD-Konfigurationen über den integrierten VIA ® VT8237R Plus-Controller erstellen. M2V-TVM SATA2 SATA1 M2V-TVM SATA-Anschlüsse Wichtiger Hinweis zu Serial ATA Installieren.Sie.das.Windows .2000.Service.Pack.4.oder.das.Windows ® ® XP Service Pack 1 oder neuere Versionen, bevor Sie die Serial ATA- Funktion.verwenden.
  • Seite 34 Motherboard-Komponenten beschädigen. Dies sind keine Jumper! Setzen Sie KEINE Jumpersteckbrücke auf die Lüfteranschlüsse! CPU_FAN CPU FAN PWM CPU FAN IN CPU FAN PWR M2V-TVM CHA_FAN CPU FAN PWR CPU FAN IN CPU FAN PWM M2V-TVM Lüfteranschlüsse 1-2 Kapitel 1: Produkteinführung...

  • Seite 35: M2V-Tvm Com-Anschluss

    M2V-TVM COM2 PIN1 M2V-TVM COM-Anschluss Interne Audioanschlüsse (4-pol. CD/AUX) Mit diesen Anschlüssen können Sie Stereo-Audiosignale von Quellen wie CD-ROM-Laufwerken, dem TV-Tuner, oder MPEG-Karten empfangen. M2V-TVM Rechter Audiokanal Linker Audiokanal Rechter Audiokanal Linker Audiokanal M2V-TVM Interne Audioanschlüsse ASUS M2V-TVM 1-25...
  • Seite 36 Diese USB-Sockel entsprechen der USB 2.0-Spezifikation, welche Verbindungen mit einer Geschwindigkeit von bis zu 480 Mbps ermöglicht. M2V-TVM USB56 USB78 M2V-TVM USB-Anschlüsse Verbinden Sie niemals ein 1394-Kabel mit dem USB-Anschluss, sonst wird das Motherboard beschädigt! Das USB 2.0-Modul muss separat erworben werden. 1-26 Kapitel 1: Produkteinführung...
  • Seite 37 Fronttafelaudioanschluss (10-1 pol. AAFP) Dieser Anschluss dient zum Verbinden eines Fronttafel-Audio E/A- Moduls,das an der Fronttafel des Computers befestigt wird und den AC ‘97 Audiostandard unterstützt. Verbinden Sie das Ende des Fronttafel-Audiokabels mit diesem Anschluss. M2V-TVM AAFP M2V-TVM Analoger Fronttafelanschluss ASUS M2V-TVM 1-27...
  • Seite 38 +5 Volt +12 Volt +5 Volt +5V Standby +5 Volt Power OK -5 Volt Erde Erde +5 Volt Erde Erde Erde PSON# +5 Volt Erde Erde +3 Volt -12 Volt +3 Volt +3 Volt M2V-TVM ATX-Stromanschlüsse 1-2 Kapitel 1: Produkteinführung...
  • Seite 39 10. Systemtafelanschluss (2x5 10 pol. F_PANEL) Dieser Anschluss unterstützt mehrere Gehäuse-gebundene Funktionen. M2V-TVM F_PANEL M2V-TVM Systemtafelanschluss Systemstrom-LED . •. Dieser 3-pol. Anschluss wird mit der System-Strom-LED verbunden. Verbinden Sie das Strom-LED-Kabel vom Computergehäuse mit diesem Anschluss. Die System-Strom-LED leuchtet, wenn Sie das System einschalten.
  • Seite 40 1-30 Kapitel 1: Produkteinführung...

  • Seite 41: Kapitel 2: Bios-Setup

    Dieses Kapitel erklärt Ihnen, wie Sie die Systemeinstellungen über die BIOS-Setupmenüs ändern. Hier finden Sie auch ausführliche Beschreibungen der.BIOS-Parameter. BIOS-Setup...

  • Seite 42: Verwalten.und.aktualisieren.des.bios

    System (BIOS)-Setup des Motherboards zu verwalten und zu aktualisieren. 1. ASUS AFUDOS - Aktualisiert das BIOS im DOS-Modus über eine bootfähige Diskette. 2.. ASUS EZ Flash - Aktualisiert das BIOS über eine Diskette während des POST. 3.. ASUS Update.-.Aktualisiert.das.BIOS.in.einer.Windows -Umgebung.

  • Seite 43: Aktualisieren.des.bios.mit.afudos

    2.1.2 Aktualisieren des BIOS mit AFUDOS So.aktualisieren.Sie.die.BIOS-Datei.mit.Hilfe.des.AFUDOS-Programms: 1. Laden Sie die neueste BIOS-Datei für Ihr Motherboard von der ASUS-Website (www.asus.com) herunter. Speichern Sie die BIOS-Datei auf eine bootfähige Diskette. Schreiben Sie den BIOS-Dateinamen auf ein Blatt Papier. Bei der DOS- Eingabeaufforderung müssen Sie den genauen BIOS-Dateinamen eingeben.

  • Seite 44: Kopieren.des.bios Vom Pc Mit Afudos

    Die DOS-Eingabeaufforderung wird wieder angezeigt, nachdem der BIOS- Aktualisierungsprozess vervollständigt wurde. A:\>afudos /iM2VTVM.ROM AMI Firmware Update Utility - Version 1.10 Copyright (C) 2002 American Megatrends, Inc. All rights reserved. Reading file ..done Erasing flash ..done Writing flash ..0x0008CC00 (9%) Verifying flash .. done A:\> 6. Starten Sie das System von der Festplatte neu. 2.1.3 Kopieren des BIOS vom PC mit AFUDOS AFUDOS.EXE-Programm erlaubt Ihnen, eine Sicherungskopie der...

  • Seite 45: Aktualisieren.des.bios.mit.asus.ez.flash

    2.1. Aktualisieren des BIOS mit ASUS EZ Flash Mit ASUS EZ Flash können Sie das BIOS mühelos aktualisieren, ohne langwierig von einer Diskette starten und ein auf DOS basierendes Programm verwenden zu müssen. EZ Flash ist in der BIOS-Firmware integriert und kann durch Drücken von <Alt>...
  • Seite 46 4. Legen Sie die Diskette, die die BIOS-Datei enthält, in das Diskettenlaufwerk ein. EZ Flash führt den BIOS-Aktualisierungsprozess aus und startet das System automatisch nach dem Beenden des Prozesses neu, wenn die richtige BIOS-Datei gefunden wurde. Das System darf während des Aktualisierens des BIOS NICHT ausgeschaltet oder neu gestartet werden! Ein Systemstartfehler kann die Folge sein! User recovery requested.

  • Seite 47: Asus Update

    2.1.5 ASUS Update Das ASUS Update-Programm gestattet Ihnen, das Motherboard BIOS in der Windows -Umgebung zu aktualisieren. Sie finden dieses Programm auf der ® Support-CD, die im Lieferumfang des Motherboards enthalten ist. ASUS Update benötigt eine Internetverbindung über ein Netzwerk oder einen Internetdienstanbieter (ISP).
  • Seite 48 Wenn Sie das BIOS über das.Internet.aktualisieren. wollen, Wählen Sie die Ihnen am.nächsten.gelegene. ASUS FTP-Site aus, um starken.Netzwerkverkehr.zu. vermeiden, oder klicken Sie auf Automatische Auswahl..Klicken. Sie.auf.Weiter. Wählen Sie die gewünschte BIOS-Version.auf.der.FTP-Seite. aus..Klicken.Sie.auf.Weiter. 5.. Folgen.Sie.den.Anweisungen. auf dem Bildschirm, um den Aktualisierungsprozess.zu. vervollständigen.

  • Seite 49: Bios-Setupprogramm

    Siehe Abschnitt “2.7 Exit-Menü”. • Die in diesem Abschnitt angezeigten BIOS-Setup-Bildschirme dienen nur als Referenz und können u.U. von dem, was Sie auf dem Bildschirm sehen, abweichen. • Besuchen Sie die ASUS-Webseite (www.asus.com), um die neueste BIOS-Datei für Ihr Motherboard herunterzuladen. ASUS M2V-TVM...

  • Seite 50: Bios-Menübildschirm

    2.2.1 BIOS-Menübildschirm Menüelemente Menüleiste Konfigurationsfelder Allgemeine Hilfe Use [ENTER], [TAB] System Time [11:51:19] or [SHIFT-TAB] to System Date [Thu 08/05/2003] select a field. Legacy Diskette A [1.44M, 3.5 in] Use [+] or [-] to configure system time. Primary IDE Master : [Not Detected] Primary IDE Slave : [Not Detected] Secondary IDE Master : [Not Detected] Secondary IDE Slave : [Not Detected] Third IDE Master : [Not Detected] Fourth IDE Master : [Not Detected] IDE Configuration System Information Untermenüelemente Navigationstasten 2.2.2 Menüleiste Oben im Bildschirm gibt es eine Menüleiste mit folgenden Optionen: Main Hier können Sie die Systemhaupteinstellungen ändern Advanced...

  • Seite 51: Menüelemente

    Seite eines Menübildschirms, wenn es Elemente außerhalb des Bildlaufleiste Bildschirms gibt. Drücken Sie die Oben- /Unten-Pfeiltasten oder Bild auf-/Bild ab-Tasten, um die weiteren Elemente auf.dem.Bildschirm.anzeigen.zu.lassen. 2.2. Allgemeine Hilfe In der oberen rechten Ecke des Menübildschirms steht eine Kurzbeschreibung des.gewählten.Elements. ASUS M2V-TVM 2-11...

  • Seite 52: Main-Menü

    Main-Menü Das. Main-Menü erscheint und gibt Ihnen einen Überblick über die Grundinformationen zum System, wenn Sie das BIOS Setupprogramm öffnen. Im Abschnitt “2.2.1 BIOS-Menübildschirm” finden Sie Informationen zu Menüelementen und Navigationsanweisungen. Use [ENTER], [TAB] System Time [11:51:19] or [SHIFT-TAB] to System Date [Thu 08/05/2003] select a field. Legacy Diskette A [1.44M, 3.5 in] Use [+] or [-] to Primary IDE Master : [Not Detected] configure system time.

  • Seite 53: Primäre.und.sekundäre.ide.master/Slave

    Die Datenübertragung von und zu einem Gerät geschieht in mehreren Sektoren auf einmal, wenn Sie [Auto] wählen. Die Datenübertragung von und zu einem Gerät geschieht jedes Mal nur in einem Sektor, wenn Sie [Disabled] wählen. Konfigurationsoptionen: [Disabled] [Auto] ASUS M2V-TVM 2-13...

  • Seite 54: Systeminformationen

    PIO.Mode.[Auto] Hier können Sie den PIO-Modus auswählen.. Konfigurationsoptionen: [Auto] [0] [1] [2] [3] [4] DMA.Mode.[Auto] Hier können Sie den DMA-Modus auswählen. Konfigurationsoptionen: [Auto].[SWDMA0].[SWDMA1].[SWDMA2].[MWDMA0].[MWDMA1]. [MWDMA2].[UDMA0].[UDMA1].[UDMA2].[UDMA3].[UDMA4].[UDMA5] SMART.Monitoring.[Auto] Hier können Sie die Smart-Überwachung (die Self Monitoring Analysis and Report-Technologie) einstellen. . Konfigurationsoptionens: [Auto] [Disabled] [Enabled] 32Bit Data Transfer [Disabled] Hier können Sie den 32-Bit Datentransfer aktivieren oder deaktivieren.

  • Seite 55: Advanced-Menü

    USB- Gerät erkannt wurde. USB Ports Configuration [USB  Ports] Hier können Sie die USB-Ports einstellen. Konfigurationsoptionen: [Disabled] [USB.2.Ports].[USB.4.Ports].[USB.6.Ports].[USB.8.Ports]. USB 2.0 Ports Enable [Enable] Hier können Sie die USB-Ports aktivieren oder deaktivierrn. . Konfigurationsoptionen: [Disabled] [Enable] ASUS M2V-TVM 2-15...

  • Seite 56: Cpu-Konfiguration

    Legacy USB Support [Enabled] Hier können Sie die Unterstützung für ältere USB-Geräte aktivieren oder deaktivieren. Die [Auto]-Einstellung veranlasst das System, beim Starten nach USB-Geräten zu suchen. Wenn USB-Geräte erkannt wurden, wird der USB-Controller Legacy-Modus aktiviert. Wenn kein USB- Gerät erkannt wurde, wird die Legacy USB-Unterstützung deaktiviert. Konfigurationsoptionen: [Disabled] [Enabled] [Auto] Port 6/60 Emulation [Enabled] Hier können Sie die Port 64/60 Emulation aktivieren oder deaktivieren.

  • Seite 57: Chipsatz

    Enable Clock to All DIMMs [Disabled] MemClk Tristate C3/ATLVID [Disabled] Memory Hole Remapping [Disabled] Memclock.Mode.[Auto] Hier können Sie den Speichertaktmodus festlegen. Wählen Sie [Auto], um die Einstellungen vom BIOS vornehmen zu lassen, oder [Limit], um selbst einen der Standardwerte einzustellen. . Konfigurationsoptionen: [Auto] [Manual] [Limit] ASUS M2V-TVM 2-17...
  • Seite 58 MCT Timing Mode [Auto] Mit [Auto] stellt das BIOS den MCT-Timing-Modus automatisch ein. Mit [Manual] können Sie die Werte selbst einstellen. . Konfigurationsoptionen: [Auto] [Manual] Bank.Interleacving.[Auto] Hier können Sie festlegen, ob Speicherzugriffe auf die verschiedenen Bänke der gleichen Knoten oder knotenübergreifend verteilt werden sollen, um so Zugriffskonflikte zu minimieren.
  • Seite 59 Power Down Control [Auto] Mit dieser Option können DIMMs in den Energiesparmodus versetzt werden, indem das Takt-Aktivierungssignal bei Nichtbenutzung der DIMMs nicht mehr bestätigt wird. Konfigurationsoptionen: [Auto] [Disabled] Alternate VID [0.50V] Legt.die.im.Energiesparmodus.wechselnde.VID.fest.. Konfigurationsoptionen: [1.050V] [1.025V] [1.000V] [0.975V] [0.950V] [0.925V].[0.900V].[0.875V].[0.850V].[0.825V].[0.800V]. ASUS M2V-TVM 2-1...
  • Seite 60 AGP Bridge K8M890 AGP/PCI EXPRESS-Konfiguration OnChip VGA Frame Buffer Size [64MB] Primary Graphics Adapter [PCIE VGA] Options for VIA AGP Chipset VLink Mode Supported [Auto] AGP Mode [AGP 8X] Graphics Aperture Size [128MB] OnChip VGA Frame Buffer Size [6MB] Legt die onchip VGA Frame-Puffergröße fest. . Konfigurationsoptionen: [64MB] [128MB] [256MB] Primary Graphics Adapter [PCIE VGA] Wechselt die PCI Bus-Suchreihenfolge während der Suche nach einer Videokarte.

  • Seite 61: Onboard-Gerätekonfiguration

    Serial Port2 Address [2F8/IRQ3] Hier können Sie die Adresse der seriellen Schnittstelle 2 einstellen. . Konfigurationsoptionen: [Disabled] [2F8/IRQ3] [3E8/IRQ4] [2E8/IRQ3] Serial Port2 Mode [Normal] Hier können Sie den Modus der seriellen Schnittstelle 2 einstellen. Konfigurationsoptionen: [Normal] [IrDA] [ASK IR] ASUS M2V-TVM 2-21...
  • Seite 62 Parallel Port Address [37] Hier können Sie die Adresse der parallelen Schnittstelle einstellen. Konfigurationsoptionen: [Disabled] [378] [278] [3BC] Parallel Port Mode [Normal] Hier können Sie den Modus der parallelen Schnittstelle einstellen. Konfigurationsoptionen: [Normal] [EPP] [ECP] [EPP+ECP] ECP Mode DMA Channel [DMA3] Hier können Sie den ECP DMA-Kanal für die parallele Schnittstelle festlegen.

  • Seite 63: Pci Pnp

    Bei der [Yes]-Einstellung weist das BIOS der PCI Grafikkarte einen IRQ zu, wenn die Karte einen IRQ anfordert. Bei der [Nein]-Einstellung weist das BIOS der PCI VGA-Karte auch dann keinen IRQ zu, wenn die Karte einen IRQ anfordert. Konfigurationsoptionen: [Yes] [No] ASUS M2V-TVM 2-23...
  • Seite 64 Palette Snooping [Disabled] Wenn Sie [Enabled] wählen, teilt die Pallete Snooping-Funktion den PCI-Geräten mit, dass eine ISA-Grafikkarte in dem System installiert ist, damit diese Karte richtig funktionieren kann. Mit [Disabled] wird die Funktion deaktiviert. Konfigurationsoptionen: [Disabled] [Enabled] IRQ xx [Available] Wenn Sie [PCI Device] wählen, dann wird der spezifische IRQ für die Verwendung von PCI/PnP-Geräten freigehalten.

  • Seite 65: Power-Menü

    2.5.2 ACPI APIC Support [Enabled] Hier können Sie die Advanced Programmable Interrupt Controller (APIC) unter Advanced Configuration and Power Interface (ACPI) einstellen. Der ACPI APIC-Tabellenzeiger wird in der RSDT-Zeigerliste einbezogen, wenn [Enabled] gewählt wurde. Konfigurationsoptionen: [Disabled] [Enabled] ASUS M2V-TVM 2-25...

  • Seite 66: Apm-Konfiguration

    2.5.3 APM-Konfiguration APM Configuration Power Button Mode [On/Off] Restore on AC Power Loss [Power Off] Power On Ring [Disabled] Power On PME# [Disabled] Power On By KBC [Disabled] Power On By PS/2 Mouse [Disabled] Power On By RTC Alarm [Disabled] Power Button Mode [On/Off] Hier können Sie entscheiden, ob das System nach dem Drücken des Stromschalters.in.den.Ein/Aus-Modus.oder.Suspend-Modus.versetzt.werden. soll. Konfigurationsoptionen: [On/Off] [Suspend] Restore on AC Power Loss [Power Off ] [Power Off] lässt den Computer nach einem Stromausfall ausgeschaltet bleiben.

  • Seite 67: Hardware-Überwachung

    Stromversorgung, die mindestens 1A auf der +5VSB-Leitung ausweist. . Konfigurationsoptionen: [Disabled] [Enabled] 2.5. Hardware-Überwachung Hardware Monitor CPU Temperature CPU Temperature [48ºC/118ºF] MB Temperature [35ºC/95ºF] CPU Fan Speed [3260RPM] Chassis Fan Speed [N/A] VCORE Voltage [ 1.504V] 3.3V Voltage [ 3.360V] 5V Voltage [ 5.160V] 12V Voltage [11.328V] Smart Q-Fan Function [Disabled] CPU temperature beep function [Enabled] CPU temperature high limit [95 degree] ASUS M2V-TVM 2-27...
  • Seite 68 CPU Temperature [xxx ºC/xxx ºF] MB Temperature [xxx ºC/xxx ºF] Die integrierte Hardware-Überwachung erkennt die Motherboard- und CPU- Temperaturen.automatisch.und.zeigt.sie.an..Wählen.Sie.[Disabled], wenn Sie die erkannten Temperaturwerte nicht anzeigen lassen möchten. CPU Fan Speed [xxxxRPM] oder [N/A] Chassis Fan Speed [xxxxRPM] oder [N/A] Die integrierte Hardware-Überwachung erkennt automatisch die CPU- und Gehäuselüfterdrehzahlen und zeigt sie in Umdrehungen pro Minute (RPM) an.

  • Seite 69: Boot-Menü

    1st ~ xxth Boot Device [1st Floppy Drive] Diese Elemente bestimmen die Bootgerätepriorität der verfügbaren Geräte. Die Anzahl der auf diesem Bildschirm angezeigten Geräte hängt von der Anzahl der in diesem System installierten Geräte ab. . Konfigurationsoptionen: [xxxxx Drive] [Disabled] ASUS M2V-TVM 2-2...

  • Seite 70: Booteinstellungskonfiguration

    Full Screen Logo [Enabled] Hier können Sie die Anzeige eines Vollbildschirm-Logos aktivieren oder deaktivieren. Konfigurationsoptionen: [Disabled] [Enabled] Wählen Sie [Enabled] für dieses Element, um die ASUS MyLogo™- Funktion.zu.verwenden. Add On ROM Display Mode [Force BIOS] Hier können Sie den Anzeigemodus für optionales ROM einstellen. .

  • Seite 71: Sicherheit

    Zahlen) in das Kennwort-Feld ein und drücken anschließend die <Eingabetaste>. Bestätigen Sie bei der Aufforderung das Kennwort. Die Meldung “Kennwort eingerichtet” erscheint, nachdem Sie das Kennwort erfolgreich eingerichtet haben. Um das Supervisor-Kennwort zu ändern, folgen Sie bitte den selben Schritten.zur.Einstellung.eines.Benutzerkennwortes.. ASUS M2V-TVM 2-31...
  • Seite 72 Um das Supervisor-Kennwort zu entfernen, wählen Sie bitte Change Supervisor Password und drücken anschließend die Eingabetaste. Daraufhin wird die Meldung “Password Uninstalled” angezeigt. Wenn Sie Ihr BIOS-Kennwort vergessen, können Sie es löschen, indem Sie das CMOS Real Time Clock (RTC)-RAM löschen. Siehe Abschnitt 1.6 “Jumper”.
  • Seite 73 Password Check [Setup] Bei der Einstellung [Setup] prüft das BIOS das Benutzer-Kennwort, wenn das Setupprogramm gestartet wird. Bei der Einstellung [Always] prüft das BIOS das Benutzer-Kennwort beim Starten des Setupprogramms sowie beim Starten des Systems. Konfigurationsoptionen [Setup] [Always] ASUS M2V-TVM 2-33...

  • Seite 74: Exit-Menü

    Exit-Menü Die Elemente im Exit-Menü gestatten Ihnen, die optimalen oder abgesicherten Standardwerte für die BIOS-Elemente zu laden, sowie Ihre Einstellungsänderungen.zu.speichern.oder.zu.verwerfen. Exit system setup Exit Options after saving the changes. Exit & Save Changes Exit & Discard Changes F10 key can be used Discard Changes for this operation. Load Setup Defaults Mit <Esc>...
  • Seite 75 Standardwerten. Bei Wahl dieser Option oder Drücken der Taste <F5> erscheint ein Bestätigungsfenster. Wählen Sie [Ok], um die Standardwerte zu laden. Wählen Sie [Exit & Save Changes] oder ändern Sie andere Punkte, bevor Sie die Werte in das beständige RAM speichern. ASUS M2V-TVM 2-35...

  • Seite 76: Kapitel 3: Software-Unterstützung

    Dieses Kapitel beschreibt den Inhalt der Support-CD, die dem Motherboard-Paket beigelegt ist. Software- Unterstützung...

  • Seite 77: Installieren Eines Betriebssystems

    Anwendungssoftware und Dienstprogramme, die Ihnen zur Benutzung aller Funktionen dieses Motherboards helfen. Der Inhalt der Support-CD kann zu jeder Zeit ohne Ankündigung geändert werden. Besuchen Sie die ASUS-Website (www.asus.com) für Updates. 3.2.1 Ausführen der Support-CD Legen Sie die Support-CD in das optische Laufwerk ein. Die CD zeigt automatisch ein.Drivers-Menü...

  • Seite 78: Drivers-Menü

    Installiert das VIA Chipstztreiberprogramm. VIA S3G Display Driver Installiert den VIA S3G Display-Treiber. Realtek Audio Driver Installiert.den.Realtek Audiotreiber. ® Realtek RTL100C LAN Driver Installiert.den.Realtek RTL8100C LAN-Treiber. ® Die Bildschirmdarstellung und Treiberoptionen können sich je nach der Version Ihres Betriebssystems unterscheiden. ASUS M2V-TVM...

  • Seite 79: Utilities-Menü

    Motherboard unterstützt. ASUS Cool ‘n’ Quiet Utility Installiert das ASUS Cool ‘n’ Quiet-Programm. ASUS Update Mit dem ASUS Update-Programm können Sie das BIOS in einer Windows ® Umgebung aktualisieren. Hierzu wird eine Internetverbindung über ein Netzwerk oder einen Internet-Serviceanbieter (ISP) benötigt.

  • Seite 80: Make.disk-Menü

    Anti-Virus utility Das Anti-Virus-Hilfsprogramm sucht und identifiziert Viren auf Ihrem Computer, und.entfernt.gefundene.Viren.zuverlässig..Mehr.Informationen.siehe.Online-Hilfe. ASUS Screen Saver Installiert.den.ASUS-Bildschirmschoner. Die Bildschirmdarstellung und Programmoptionen können sich je nach der Version Ihres Betriebssystems unterscheiden. 3.2. Make Disk-Menü Mit dem Make Disk-Menü können Sie eine RAID-Treiberdiskette erstellen.

  • Seite 81: Asus-Kontaktdaten

    3.2.5 ASUS-Kontaktdaten Klicken.Sie.auf.den.Contact-Registerreiter, um die ASUS-Kontaktdaten anzuzeigen. Diese Informationen finden Sie auch auf der Innenseite des vorderen Handbucheinbands. Kapitel 3: Software-Unterstützung...
