- Seite 1 Bedienungsanleitung Demonstrationskoffer BENNING DB 1 TN 044132 Datum Name TN 10003304 Nr. 4585 de Ausgestellt: 14.11.08 Bl. 1/10 Bl. Geändert: Geprüft: 14.11.08 Heim C:\Conrad BA\BENNING DB 1 - D.doc...
-
Seite 2: Inhaltsverzeichnis
Demonstrationskoffer DB 1 Inhaltsverzeichnis Vorwort ........................3 Sicherheitshinweise ....................4 Geltende Vorschriften ..................... 5 Gerätebeschreibung ....................5 Durchführung von Messungen / Prüfungen............6 Bedienelemente und Anschlüsse ................. 8 Technische Daten....................9 Wartung ......................... 10 Kalibrierung......................10 Lieferumfang ......................10 14.11.08 Fr. -
Seite 3: Vorwort
Demonstrationskoffer DB 1 Vorwort Um schnellstmöglich Messgeräte, Stromzangen und Spannungsprüfer im prak- tischen Betrieb vorzuführen, wurde der Demonstrationskoffer BENNING DB 1 erstellt. Die vorliegende Bedienungsanleitung gibt notwendige Informationen, die für das ordnungsgemäße Bedienen des Gerätes notwendig sind. Um ein bestim- mungsgemäßes und sicheres Bedienen des Gerätes zu ermöglichen, ist diese... -
Seite 4: Sicherheitshinweise
Demonstrationskoffer DB 1 Sicherheitshinweise Das Gerät ist gemäß der geltenden Vorschriften (siehe Kapitel 3) gebaut und geprüft und hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Hinweise und Warnvermerke beachten, die in dieser Anleitung enthalten sind. -
Seite 5: Geltende Vorschriften
DIN EN 61326 –1 (VDE 0843 Teil 20-1) (EMV) Gerätebeschreibung Der BENNING Demonstrationskoffer benötigt für seine aktiven Ausgangs- spannungen eine Netzspannung von 230 V 50 Hz. Über das beiliegende Netz- kabel ist das Gerät (Demonstrationskoffer) an eine abgesicherte Schukosteck- dose 230 V anzuschließen. -
Seite 6: Durchführung Von Messungen / Prüfungen
Demonstrationskoffer DB 1 Durchführung von Messungen / Prüfungen Den Netzanschluss des Gerätes herstellen. An der Rückseite befindet sich der Kaltgerätestecker mit zwei Sicherungen und einem Netzschalter, diesen mit dem beiliegendem Netzkabel und einer Schukosteckdose (230 V) verbinden. Das Gerät ist sofort betriebsbereit. - Seite 7 Demonstrationskoffer DB 1 Bauelementeprüfung. Durchführung mit entsprechendem Multimeter, Spannungsprüfer DUSPOL mit Durchgangsprüfung. Widerstandsprüfung, Funktion des Multimeters in Stellung Widerstand / Ohm einstellen, Messlei- tungen an Messbuchsen Widerstand bzw. DUSPOL mit Durchgangsprüfung ebenfalls dort kontaktieren. Messwert ablesen, bzw. max. Messwert des Span- nungsprüfers DUSPOL beachten! Es werden beim Multimeter die Wider-...
-
Seite 8: Bedienelemente Und Anschlüsse

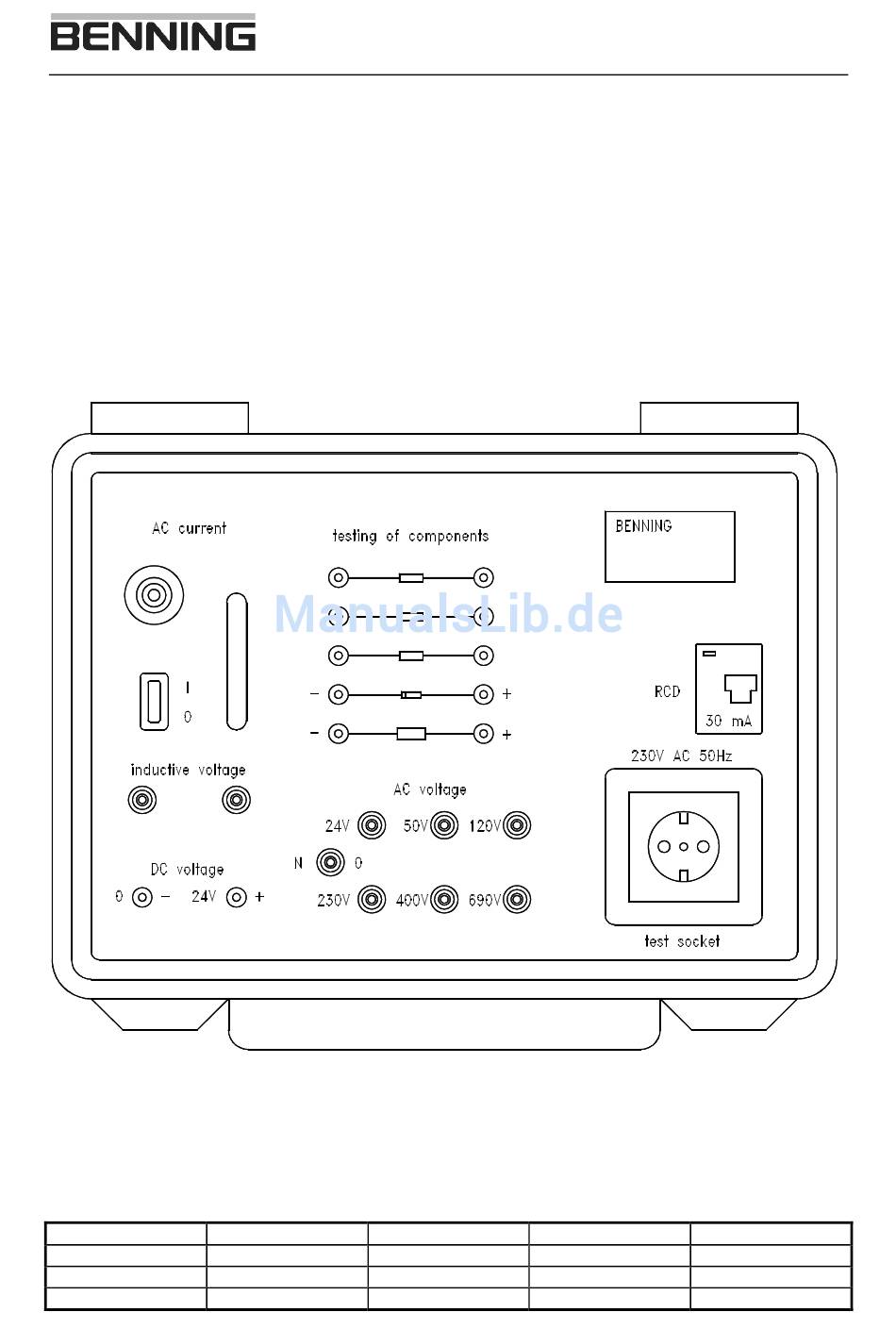

Demonstrationskoffer DB 1 Bedienelemente und Anschlüsse Abb. 1 Demonstrationskoffer ohne Deckel Legende zu Abb. 1: Lampe für Wechselstromlast Stromleitung Wechselstrom Schalter, Wechselstrom 0 - I Buchsenpaar, grün, Blindspannung Buchsenpaar, schwarz 0 (-) und rot (+) 24 V DC Buchse, blau, „N“ (0) für AC-Spannungen, 24 ..690 V Buchsen, gelb für AC 24 / 50 / 120 V;... -
Seite 9: Technische Daten
Demonstrationskoffer DB 1 Technische Daten Netzanschluss: 230 V ± 10 %, 50 - 60 Hz Stromaufnahme: ca. 0,6 A Maximale Vorsicherung: 16 A Eingebaute Feinsicherung (F1, F2): T 1 A (250 V, 5x20) Strombelastung der Spannungsmess- buchsen und der Prüfsteckdose max. -
Seite 10: Wartung
Demonstrationskoffer DB 1 Wartung Das Gerät ist netzseitig mit zwei Feinsicherungen geschützt. Beim Siche- rungswechsel unbedingt das Netzkabel entfernen und somit das Gerät span- nungsfrei machen! Der Halter mit den Feinsicherungen befinden sich an der Geräterückseite. Nur Sicherungen gleichen Typs und Charakteristik verwenden! Bei längerer Überlast oder Beanspruchung spricht die im Transformator einge-...
