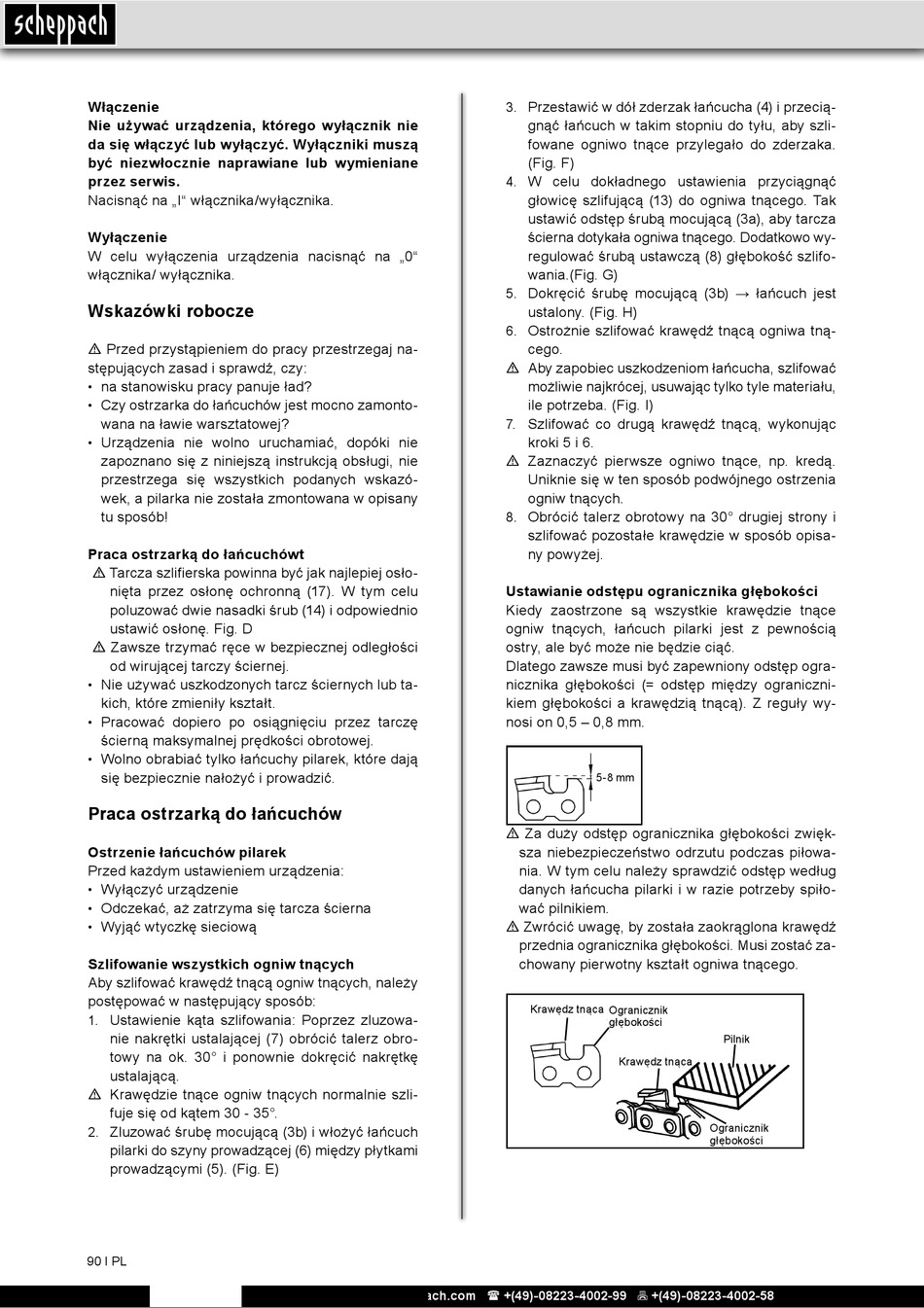

Włączenie
Nie używać urządzenia, którego wyłącznik nie
da się włączyć lub wyłączyć. Wyłączniki muszą
być niezwłocznie naprawiane lub wymieniane
przez serwis.
Nacisnąć na „I" włącznika/wyłącznika.
Wyłączenie
W celu wyłączenia urządzenia nacisnąć na „0"
włącznika/ wyłącznika.
Wskazówki robocze
m Przed przystąpieniem do pracy przestrzegaj na-
stępujących zasad i sprawdź, czy:
na stanowisku pracy panuje ład?
•
Czy ostrzarka do łańcuchów jest mocno zamonto-
•
wana na ławie warsztatowej?
• Urządzenia nie wolno uruchamiać, dopóki nie
zapoznano się z niniejszą instrukcją obsługi, nie
przestrzega się wszystkich podanych wskazó-
wek, a pilarka nie została zmontowana w opisany
tu sposób!
Praca ostrzarką do łańcuchówt
m Tarcza szlifierska powinna być jak najlepiej osło-
nięta przez osłonę ochronną (17). W tym celu
poluzować dwie nasadki śrub (14) i odpowiednio
ustawić osłonę. Fig. D
m Zawsze trzymać ręce w bezpiecznej odległości
od wirującej tarczy ściernej.
• Nie używać uszkodzonych tarcz ściernych lub ta-
kich, które zmieniły kształt.
Pracować dopiero po osiągnięciu przez tarczę
•
ścierną maksymalnej prędkości obrotowej.
Wolno obrabiać tylko łańcuchy pilarek, które dają
•
się bezpiecznie nałożyć i prowadzić.
Praca ostrzarką do łańcuchów
Ostrzenie łańcuchów pilarek
Przed każdym ustawieniem urządzenia:
Wyłączyć urządzenie
•
Odczekać, aż zatrzyma się tarcza ścierna
•
• Wyjąć wtyczkę sieciową
Szlifowanie wszystkich ogniw tnących
Aby szlifować krawędź tnącą ogniw tnących, należy
postępować w następujący sposób:
Ustawienie kąta szlifowania: Poprzez zluzowa-
1.
nie nakrętki ustalającej (7) obrócić talerz obro-
towy na ok. 30° i ponownie dokręcić nakrętkę
ustalającą.
m Krawędzie tnące ogniw tnących normalnie szli-
fuje się od kątem 30 - 35°.
Zluzować śrubę mocującą (3b) i włożyć łańcuch
2.
pilarki do szyny prowadzącej (6) między płytkami
prowadzącymi (5). (Fig. E)
90 І PL
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
Przestawić w dół zderzak łańcucha (4) i przecią-
3.
gnąć łańcuch w takim stopniu do tyłu, aby szli-
fowane ogniwo tnące przylegało do zderzaka.
(Fig. F)
4. W celu dokładnego ustawienia przyciągnąć
głowicę szlifującą (13) do ogniwa tnącego. Tak
ustawić odstęp śrubą mocującą (3a), aby tarcza
ścierna dotykała ogniwa tnącego. Dodatkowo wy-
regulować śrubą ustawczą (8) głębokość szlifo-
wania.(Fig. G)
Dokręcić śrubę mocującą (3b) → łańcuch jest
5.
ustalony. (Fig. H)
Ostrożnie szlifować krawędź tnącą ogniwa tną-
6.
cego.
m Aby zapobiec uszkodzeniom łańcucha, szlifować
możliwie najkrócej, usuwając tylko tyle materiału,
ile potrzeba. (Fig. I)
7. Szlifować co drugą krawędź tnącą, wykonując
kroki 5 i 6.
m Zaznaczyć pierwsze ogniwo tnące, np. kredą.
Uniknie się w ten sposób podwójnego ostrzenia
ogniw tnących.
Obrócić talerz obrotowy na 30° drugiej strony i
8.
szlifować pozostałe krawędzie w sposób opisa-
ny powyżej.
Ustawianie odstępu ogranicznika głębokości
Kiedy zaostrzone są wszystkie krawędzie tnące
ogniw tnących, łańcuch pilarki jest z pewnością
ostry, ale być może nie będzie ciąć.
Dlatego zawsze musi być zapewniony odstęp ogra-
nicznika głębokości (= odstęp między ograniczni-
kiem głębokości a krawędzią tnącą). Z reguły wy-
nosi on 0,5 – 0,8 mm.
5-8 mm
m Za duży odstęp ogranicznika głębokości zwięk-
sza niebezpieczeństwo odrzutu podczas piłowa-
nia. W tym celu należy sprawdzić odstęp według
danych łańcucha pilarki i w razie potrzeby spiło-
wać pilnikiem.
m Zwrócić uwagę, by została zaokrąglona krawędź
przednia ogranicznika głębokości. Musi zostać za-
chowany pierwotny kształt ogniwa tnącego.
Krawędz tnąca Ogranicznik
głębokości
Krawędz tnąca
Pilnik
Ogranicznik
głębokości
