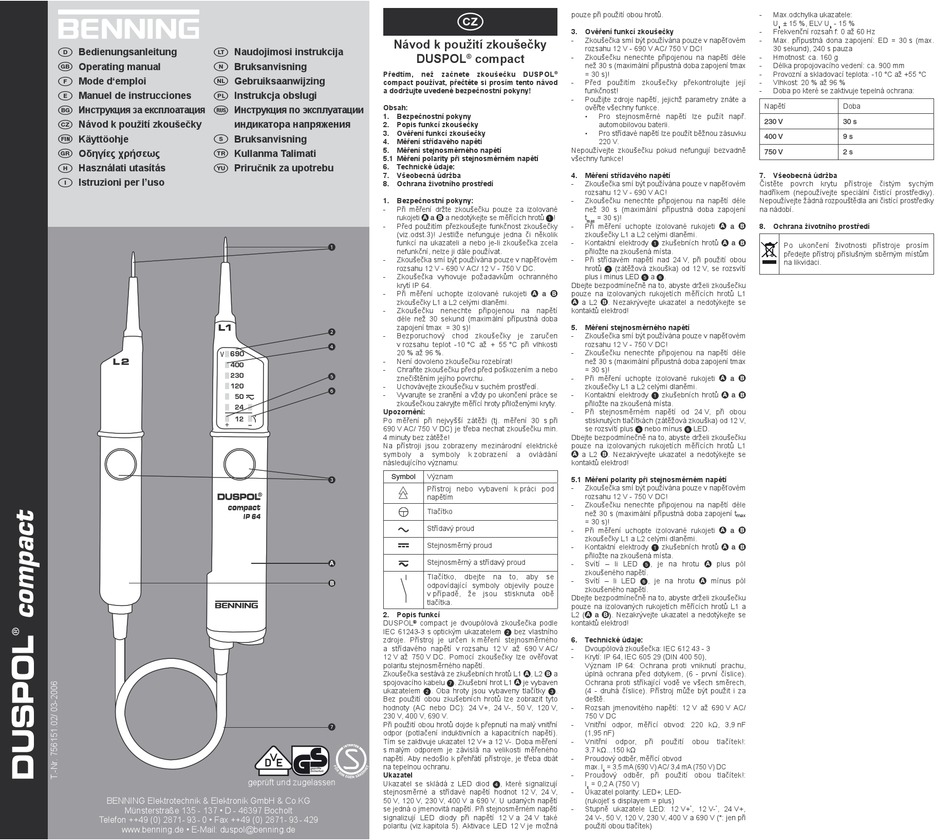

Návod k použití zkoušečky
DUSPOL
Předtím, než
compact používat, přečtěte si prosím tento návod
a dodržujte uvedené bezpečnostní pokyny!
Obsah:
1. Bezpečnostní pokyny
2. Popis funkcí zkoušečky
3. Ověření funkcí zkoušečky
4. Měření střídavého napětí
5. Měření stejnosměrného napětí
5.1 Měření polarity při stejnosměrném napětí
6. Technické údaje:
7. Všeobecná údržba
8. Ochrana životního prostředí
1. Bezpečnostní pokyny:
- Při měření držte zkoušečku pouze za izolované
rukojeti
- Před použitím přezkoušejte funkčnost zkoušečky
(viz.odst.3)! Jestliže nefunguje jedna či několik
funkcí na ukazateli a nebo je-li zkoušečka zcela

nefunkční, nelze ji dále používat.
- Zkoušečka smí být používána pouze v napěťovém
rozsahu 12 V - 690 V AC/ 12 V - 750 V DC.
- Zkoušečka vyhovuje požadavkům ochranného
krytí IP 64.
- Při měření uchopte izolované rukojeti
zkoušečky L1 a L2 celými dlaněmi.
- Zkoušečku nenechte připojenou na napětí
déle než 30 sekund (maximální přípustná doba
zapojení tmax = 30 s)!

- Bezporuchový chod zkoušečky je zaručen
v rozsahu teplot -10 °C až + 55 °C při vlhkosti

20 % až 96 %.
- Není dovoleno zkoušečku rozebírat!
- Chraňte zkoušečku před před poškozením a nebo

znečištěním jejího povrchu.
- Uchovávejte zkoušečku v suchém prostředí.

- Vyvarujte se zranění a vždy po ukončení práce se
zkoušečkou zakryjte měřící hroty přiloženými kryty.
Upozornění:
Po měření při nejvyšší zátěži (tj. měření 30 s při
690 V AC/ 750 V DC) je třeba nechat zkoušečku min.
4 minuty bez zátěže!
Na přístroji jsou zobrazeny mezinárodní elektrické
symboly a
následujícího významu:
Význam
Symbol

Přístroj nebo vybavení k práci pod
napětím
Tlačítko
Střídavý proud
Stejnosměrný proud
Stejnosměrný a střídavý proud
Tlačítko,
odpovídající symboly objevily pouze
v případě, že jsou stisknuta obě
tlačítka.
2. Popis funkcí
DUSPOL ® compact je dvoupólová zkoušečka podle
IEC 61243-3 s optickým ukazatelem  bez vlastního
zdroje. Přístroj je určen k měření stejnosměrného
a střídavého napětí v rozsahu 12 V až 690 V AC/
12 V až 750 V DC. Pomocí zkoušečky lze ověřovat
polaritu stejnosměrného napětí.
Zkoušečka sestává ze zkušebních hrotů L1
spojovacího kabelu . Zkušební hrot L1
ukazatelem . Oba hroty jsou vybaveny tlačítky .
Bez použití obou zkušebních hrotů lze zobrazit tyto
hodnoty (AC nebo DC): 24 V+, 24 V-, 50 V, 120 V,
230 V, 400 V, 690 V.
Při použití obou hrotů dojde k přepnutí na malý vnitřní

odpor (potlačení induktivních a kapacitních napětí).
Tím se zaktivuje ukazatel 12 V+ a 12 V-. Doba měření
s malým odporem je závislá na velikosti měřeného
napětí. Aby nedošlo k přehřátí přístroje, je třeba dbát
na tepelnou ochranu.
Ukazatel
geprüft und zugelassen
Ukazatel se skládá z LED diod , které signalizují
stejnosměrné a střídavé napětí hodnot 12 V, 24 V,
50 V, 120 V, 230 V, 400 V a 690 V. U udaných napětí
se jedná o jmenovitá napětí. Při stejnosměrném napětí
signalizují LED diody při napětí 12 V a 24 V také
polaritu (viz.kapitola 5). Aktivace LED 12 V je možná
pouze při použití obou hrotů.

3. Ověření funkcí zkoušečky
- Zkoušečka smí být používána pouze v napěťovém
rozsahu 12 V - 690 V AC/ 750 V DC!
compact
®
- Zkoušečku nenechte připojenou na napětí déle
než 30 s (maximální přípustná doba zapojení tmax
začnete zkoušečku DUSPOL = 30 s)!
®
- Před použitím zkoušečky překontrolujte její
funkčnost!
- Použijte zdroje napětí, jejichž parametry znáte a
ověřte všechny funkce.
• Pro stejnosměrné napětí lze pužít např.
automobilovou baterii.
• Pro střídavé napětí lze použít běžnou zásuvku
220 V.
Nepoužívejte zkoušečku pokud nefungují bezvadně
všechny funkce!
4. Měření střídavého napětí
- Zkoušečka smí být používána pouze v napěťovém
rozsahu 12 V - 690 V AC!
- Zkoušečku nenechte připojenou na napětí déle
než 30 s (maximální přípustná doba zapojení
a a nedotýkejte se měřících hrotů ! t = 30 s)!
max
- Při měření uchopte izolované rukojeti
zkoušečky L1 a L2 celými dlaněmi.
- Kontaktní elektrody  zkušebních hrotů
přiložte na zkoušená místa.
- Při střídavém napětí nad 24 V, při použití obou
hrotů  (zátěžová zkouška) od 12 V, se rozsvítí
plus i minus LED  a .
Dbejte bezpodmínečně na to, abyste drželi zkoušečku
a pouze na izolovaných rukojetích měřících hrotů L1
a L2 . Nezakrývejte ukazatel a nedotýkejte se
kontaktů elektrod!
5. Měření stejnosměrného napětí
- Zkoušečka smí být používána pouze v napěťovém
rozsahu 12 V - 750 V DC!
- Zkoušečku nenechte připojenou na napětí déle
než 30 s (maximální přípustná doba zapojení tmax
= 30 s)!
- Při měření uchopte izolované rukojeti
zkoušečky L1 a L2 celými dlaněmi.
- Kontaktní elektrody  zkušebních hrotů
přiložte na zkoušená místa.
- Při stejnosměrném napětí od 24 V, při obou
stisknutých tlačítkách (zátěžová zkouška) od 12 V,
se rozsvítí plus  nebo mínus  LED.
Dbejte bezpodmínečně na to, abyste drželi zkoušečku
pouze na izolovaných rukojetích měřících hrotů L1
symboly k zobrazení a ovládání a L2 . Nezakrývejte ukazatel a nedotýkejte se
kontaktů elektrod!
5.1 Měření polarity při stejnosměrném napětí
- Zkoušečka smí být používána pouze v napěťovém
rozsahu 12 V - 750 V DC!
- Zkoušečku nenechte připojenou na napětí déle
než 30 s (maximální přípustná doba zapojení t
= 30 s)!
- Při měření uchopte izolované rukojeti
zkoušečky L1 a L2 celými dlaněmi.
- Kontaktní elektrody  zkušebních hrotů
přiložte na zkoušená místa.
- Svítí – li LED , je na hrotu
zkoušeného napětí.
dbejte na to, aby se
- Svítí – li LED , je na hrotu
zkoušeného napětí.
Dbejte bezpodmínečně na to, abyste drželi zkoušečku
pouze na izolovaných rukojetích měřících hrotů L1 a
L2 ( ) . Nezakrývejte ukazatel a nedotýkejte se
a
kontaktů elektrod!
6. Technické údaje:
- Dvoupólová zkoušečka: IEC 612 43 - 3
- Krytí: IP 64, IEC 605 29 (DIN 400 50),
Význam IP 64: Ochrana proti vniknutí prachu,
, L2 a úplná ochrana před dotykem, (6 - první číslice).
je vybaven Ochrana proti stříkající vodě ve všech směrech,
(4 - druhá číslice). Přístroj může být použit i za
deště.
- Rozsah jmenovitého napětí: 12 V až 690 V AC/
750 V DC
- Vnitřní odpor, měřící obvod: 220 kΩ, 3,9 nF
(1,95 nF)
- Vnitřní
3,7 kΩ...150 kΩ
- Proudový odběr, měřící obvod
max. I = 3,5 mA (690 V) AC/ 3,4 mA (750 V) DC
n
- Proudový odběr, při použití obou tlačítek!:
I = 0,2 A (750 V)
s
- Ukazatel polarity: LED+; LED-
(rukojeť s displayem = plus)
- Stupně ukazatele LED: 12 V+
24 V-, 50 V, 120 V, 230 V, 400 V a 690 V (*: jen při
použití obou tlačítek)
- Max.odchylka ukazatele:
U ± 15 %, ELV U
n
- Frekvenční rozsah f: 0 až 60 Hz
- Max. přípustná dona zapojení: ED = 30 s (max.
30 sekund), 240 s pauza
- Hmotnost: ca. 160 g
- Délka propojovacího vedení: ca. 900 mm
- Provozní a skladovací teplota: -10 °C až +55 °C
- Vlhkost: 20 % až 96 %
- Doba po které se zaktivuje tepelná ochrana:
Napětí
230 V
400 V
750 V
7. Všeobecná údržba
Čistěte povrch krytu přístroje čistým sychým
hadříkem (nepoužívejte speciální čistící prostředky).
Nepoužívejte žádná rozpouštědla ani čistící prostředky
na nádobí.
8. Ochrana životního prostředí
a
a
Po ukončení životnosti přístroje prosím
předejte přístroj příslušným sběrným místům
na likvidaci.
a
a
max
a
a
plus pól
mínus pól
odpor, při použití obou tlačítek!:
, 12 V- , 24 V+,
* *
- 15 %
n
Doba
30 s
9 s
2 s
