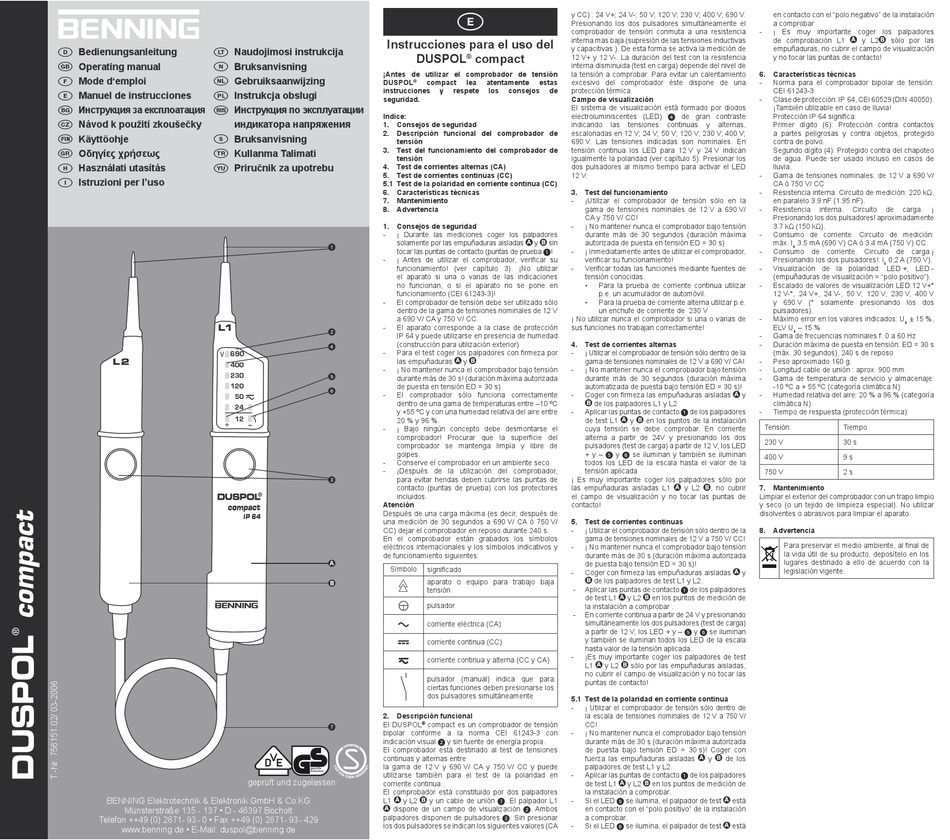

Instrucciones para el uso del
DUSPOL
¡Antes de utilizar el comprobador de tensión
DUSPOL
compact
®
instrucciones
seguridad.
Indice:
1.
Consejos de seguridad
2.
Descripción funcional del comprobador de
tensión
3.
Test del funcionamiento del comprobador de
tensión
4.
Test de corrientes alternas (CA)
5.
Test de corrientes continuas (CC)
5.1 Test de la polaridad en corriente continua (CC)
6.
Características técnicas
7.
Mantenimiento
8.
Advertencia
1.
Consejos de seguridad
-
¡ Durante las mediciones coger los palpadores
solamente por las empuñaduras aisladas
tocar las puntas de contacto (puntas de prueba !
-
¡ Antes de utilizar el comprobador, verificar su
funcionamiento! (ver capítulo 3). ¡No utilizar
el aparato si una o varias de las indicaciones
no funcionan, o si el aparato no se pone en
funcionamiento (CEI 61243-3)!
-
El comprobador de tensión debe ser utilizado sólo
dentro de la gama de tensiones nominales de 12 V
a 690 V/ CA y 750 V/ CC.
-
El aparato corresponde a la clase de protección
IP 64 y puede utilizarse en presencia de humedad
(construcción para utilización exterior)
-
Para el test coger los palpadores con firmeza por
las empuñaduras
-
¡ No mantener nunca el comprobador bajo tensión
durante más de 30 s! (duración máxima autorizada
de puesta en tensión ED = 30 s)
-
El comprobador sólo funciona correctamente
dentro de una gama de temperaturas entre –10 ºC
y +55 ºC y con una humedad relativa del aire entre
20 % y 96 %.
-
¡ Bajo ningún concepto debe desmontarse el
comprobador! Procurar que la superficie del
comprobador se mantenga limpia y libre de
golpes.
-
Conserve el comprobador en un ambiente seco.
-
¡Después de la utilización del comprobador,
para evitar heridas deben cubrirse las puntas de
contacto (puntas de prueba) con los protectores
incluidos.
Atención
Después de una carga máxima (es decir, después de
una medición de 30 segundos a 690 V/ CA ó 750 V/
CC) dejar el comprobador en reposo durante 240 s.
En el comprobador están grabados los símbolos
eléctricos internacionales y los símbolos indicativos y
de funcionamiento siguientes:
Símbolo
significado
aparato o equipo para trabajo baja
tensión
pulsador
corriente eléctrica (CA)
corriente continua (CC)
corriente continua y alterna (CC y CA)
pulsador (manual) indica que para
ciertas funciones deben presionarse los
dos pulsadores simultáneamente
2.
Descripción funcional
El DUSPOL
®
bipolar conforme a la norma CEI 61243-3 con
indicación visual y sin fuente de energía propia.
El comprobador está destinado al test de tensiones
continuas y alternas entre
la gama de 12 V y 690 V/ CA y 750 V/ CC y puede
utilizarse también para el test de la polaridad en
geprüft und zugelassen
corriente continua .
El comprobador está constituido por dos palpadores
L1
y L2
dispone de un campo de visualización . Ambos
palpadores disponen de pulsadores . Sin presionar
los dos pulsadores se indican los siguientes valores (CA
y CC) : 24 V+; 24 V-; 50 V; 120 V; 230 V; 400 V; 690 V.
E
Presionando los dos pulsadores simultáneamente el
comprobador de tensión conmuta a una resistencia
interna mas baja (supresión de las tensiones inductivas
y capacitivas ). De esta forma se activa la medición de
compact
®
12 V+ y 12 V-. La duración del test con la resistencia
interna disminuida (test en carga) depende del nivel de
la tensión a comprobar. Para evitar un calentamiento
lea
atentamente
estas
excesivo del comprobador éste dispone de una
y
respete
los
consejos
de
protección térmica.
Campo de visualización
El sistema de visualización está formado por diodos
electroluminiscentes (LED) de gran contraste
indicando
escalonadas en 12 V; 24 V; 50 V; 120 V; 230 V; 400 V;
690 V. Las tensiones indicadas son nominales. En
tensión continua los LED para 12 V y 24 V indican
igualmente la polaridad (ver capítulo 5). Presionar los
dos pulsadores al mismo tiempo para activar el LED
12 V.
3.
Test del funcionamiento
-
¡Utilizar el comprobador de tensión sólo en la
gama de tensiones nominales de 12 V a 690 V/
CA y 750 V/ CC!
-
¡ No mantener nunca el comprobador bajo tensión
durante más de 30 segundos (duración máxima
y
sin
autorizada de puesta en tensión ED = 30 s)
-
¡ Inmediatamente antes de utilizar el comprobador,
verificar su funcionamiento!
-
Verificar todas las funciones mediante fuentes de
tensión conocidas.
•
Para la prueba de corriente continua utilizar
p.e. un acumulador de automóvil.
•
Para la prueba de corriente alterna utilizar p.e.
un enchufe de corriente de 230 V.
¡ No utilizar nunca el comprobador si una o varias de
sus funciones no trabajan correctamente!
4.
Test de corrientes alternas
-
¡ Utilizar el comprobador de tensión sólo dentro de la
y
gama de tensiones nominales de 12 V a 690 V/ CA!
-
¡ No mantener nunca el comprobador bajo tensión
durante más de 30 segundos (duración máxima
automatizada de puesta bajo tensión ED = 30 s)!
-
Coger con firmeza las empuñaduras aisladas
de los palpadores L1 y L2
-
Aplicar las puntas de contacto de los palpadores
de test L1
cuya tensión se debe comprobar. En corriente
alterna a partir de 24V y presionando los dos
pulsadores (test de carga) a partir de 12 V, los LED
+ y – y se iluminan y también se iluminan
todos los LED de la escala hasta el valor de la
tensión aplicada
¡ Es muy importante coger los palpadores sólo por
las empuñaduras aisladas L1
el campo de visualización y no tocar las puntas de
contacto!
5.
Test de corrientes continuas
-
¡ Utilizar el comprobador de tensión sólo dentro de la
gama de tensiones nominales de 12 V a 750 V/ CC!
-
¡ No mantener nunca el comprobador bajo tensión
durante más de 30 s (duración máxima autorizada
de puesta bajo tensión ED = 30 s)!
-
Coger con firmeza las empuñaduras aisladas
de los palpadores de test L1 y L2.
-
Aplicar las puntas de contacto de los palpadores
de test L1
la instalación a comprobar .
-
En corriente continua a partir de 24 V y presionando
simultáneamente los dos pulsadores (test de carga)
a partir de 12 V, los LED + y – y se iluminan
y también se iluminan todos los LED de la escala
hasta valor de la tensión aplicada.
-
¡Es muy importante coger los palpadores de test
L1
y L2
no cubrir el campo de visualización y no tocar las
puntas de contacto!
5.1 Test de la polaridad en corriente continua
-
¡ Utilizar el comprobador de tensión sólo dentro de
la escala de tensiones nominales de 12 V a 750 V/
compact es un comprobador de tensión
CC!
-
¡ No mantener nunca el comprobador bajo tensión
durante más de 30 s (duración máxima autorizada
de puesta bajo tensión ED = 30 s)! Coger con
fuerza las empuñaduras aisladas
palpadores de test L1 y L2.
-
Aplicar las puntas de contacto de los palpadores
de test L1
la instalación a comprobar.
y un cable de unión . El palpador L1
-
Si el LED se ilumina, el palpador de test
en contacto con el "polo positivo" de la instalación
a comprobar.
-
Si el LED se ilumina, el palpador de test
en contacto con el "polo negativo" de la instalación
a comprobar
-
¡ Es muy importante coger los palpadores
de comprobación L1
empuñaduras, no cubrir el campo de visualización
y no tocar las puntas de contacto!
6.
Características técnicas
-
Norma para el comprobador bipolar de tensión:
CEI 61243-3
-
Clase de protección: IP 64, CEI 60529 (DIN 40050).
¡También utilizable en caso de lluvia!
Protección IP 64 significa:
las
tensiones
continuas
y
alternas,
Primer dígito (6): Protección contra contactos
a partes peligrosas y contra objetos, protegido
contra de polvo.
Segundo dígito (4): Protegido contra del chapoteo
de agua. Puede ser usado incluso en casos de
lluvia.
-
Gama de tensiones nominales: de 12 V a 690 V/
CA ó 750 V/ CC
-
Resistencia interna. Circuito de medición: 220 kΩ,
en paralelo 3.9 nF (1.95 nF).
-
Resistencia
Presionando los dos pulsadores! aproximadamente
3.7 kΩ (150 kΩ).
-
Consumo de corriente. Circuito de medición:
máx. I
-
Consumo de corriente. Circuito de carga.¡
Presionando los dos pulsadores!: I
-
Visualización de la polaridad: LED +; LED -
(empuñaduras de visualización = "polo positivo").
-
Escalado de valores de visualización LED:12 V+*
12 V-*, 24 V+, 24 V-, 50 V, 120 V, 230 V, 400 V
y 690 V (* solamente presionando los dos
pulsadores).
-
Máximo error en los valores indicados: U
ELV U
-
Gama de frecuencias nominales f: 0 a 60 Hz
-
Duración máxima de puesta en tensión: ED = 30 s
(máx. 30 segundos), 240 s de reposo
-
Peso aproximado 160 g.
-
Longitud cable de unión : aprox. 900 mm.
-
Gama de temperatura de servicio y almacenaje:
-10 ºC a + 55 ºC (categoría climática N)
y
-
Humedad relativa del aire: 20 % a 96 % (categoría
climática N)
-
Tiempo de respuesta (protección térmica):
y
en los puntos de la instalación
Tensión
230 V
400 V
750 V
7.
Mantenimiento
y L2
, no cubrir
Limpiar el exterior del comprobador con un trapo limpio
y seco (o un tejido de limpieza especial). No utilizar
disolventes o abrasivos para limpiar el aparato.
8.
Advertencia
Para preservar el medio ambiente, al final de
la vida útil de su producto, deposítelo en los
lugares destinado a ello de acuerdo con la
legislación vigente.
y
y L2
en los puntos de medición de
sólo por las empuñaduras aisladas,
y
de los
y L2
en los puntos de medición de
está
está
y L2
sólo por las
interna.
Circuito
de
carga.
¡
3.5 mA (690 V) CA ó 3.4 mA (750 V) CC.
n
0,2 A (750 V).
s
± 15 %,
n
– 15 %
n
Tiempo
30 s
9 s
2 s
