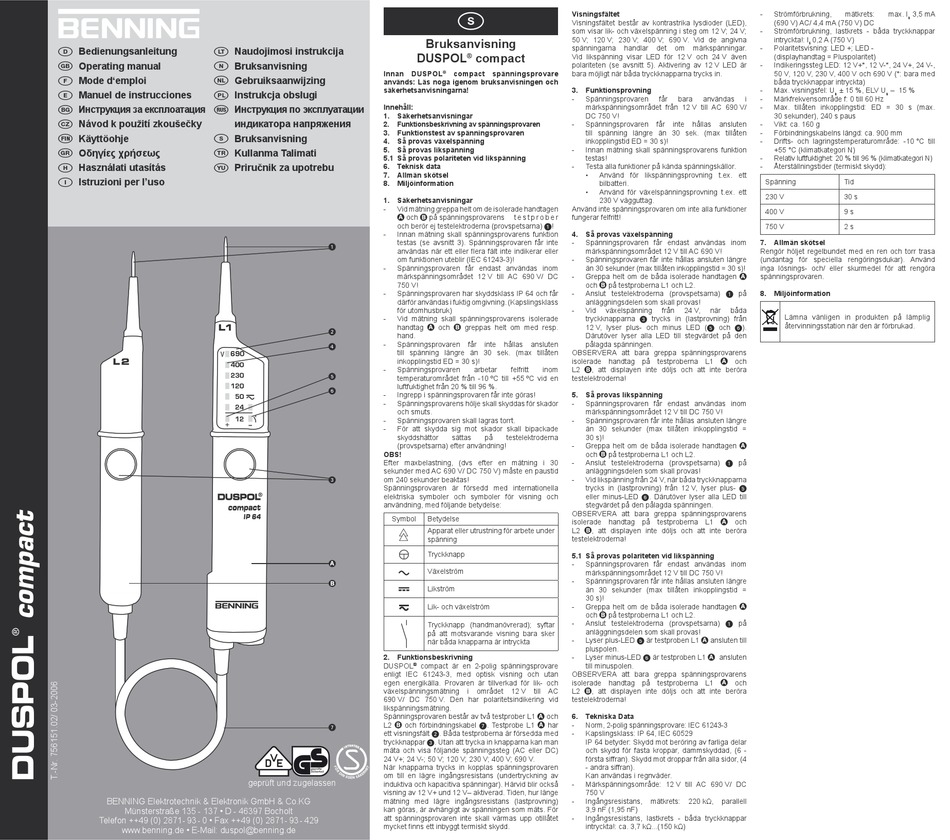

Benning DUSPOL compact Bedienungsanleitung Seite 16

Bedienungsanleitung Naudojimosi instrukcija
D 
Operating manual Bruksanvisning
 N
Mode d'emploi Gebruiksaanwijzing
F 
Manuel de instrucciones Instrukcja obsługi
E 
Инструкция за експлоатация Инструкция по эксплуатации
 
Návod k použití zkoušečky индикатора напряжения

Käyttöohje Bruksanvisning
 S
Kullanma Talimati
Οδηγίες χρήσεως
 
Használati utasítás Priručnik za upotrebu
H 
Istruzioni per l'uso
I
690
BENNING Elektrotechnik & Elektronik GmbH & Co.KG
Münsterstraße 135 - 137 • D - 46397 Bocholt
Telefon ++49 (0) 2871 - 93 - 0 • Fax ++49 (0) 2871 - 93 - 429
www.benning.de • E-Mail: duspol@benning.de
Bruksanvisning
DUSPOL
Innan DUSPOL
används: Läs noga igenom bruksanvisningen och
säkerhetsanvisningarna!
Innehåll:
1. Säkerhetsanvisningar
2. Funktionsbeskrivning av spänningsprovaren
3. Funktionstest av spänningsprovaren
4. Så provas växelspänning
5. Så provas likspänning
5.1 Så provas polariteten vid likspänning
6. Teknisk data
7. Allmän skötsel
8. Miljöinformation
1. Säkerhetsanvisningar
- Vid mätning greppa helt om de isolerade handtagen
och
och berör ej testelektroderna (provspetsarna) !
- Innan mätning skall spänningsprovarens funktion
testas (se avsnitt 3). Spänningsprovaren får inte

användas när ett eller flera fält inte indikerar eller
om funktionen uteblir (IEC 61243-3)!
- Spänningsprovaren får endast användas inom
märkspänningsområdet 12 V till AC 690 V/ DC
750 V!
- Spänningsprovaren har skyddsklass IP 64 och får
därför användas i fuktig omgivning. (Kapslingsklass
för utomhusbruk)
- Vid mätning skall spänningsprovarens isolerade
handtag

hand.
- Spänningsprovaren

till spänning längre än 30 sek. (max tillåten
inkopplingstid ED = 30 s)!
- Spänningsprovaren

temperaturområdet från -10 ºC till +55 ºC vid en
luftfuktighet från 20 % till 96 %.

- Ingrepp i spänningsprovaren får inte göras!
- Spänningsprovarens hölje skall skyddas för skador
och smuts.
- Spänningsprovaren skall lagras torrt.
- För att skydda sig mot skador skall bipackade
skyddshättor
(provspetsarna) efter användning!
OBS!
Efter maxbelastning, (dvs efter en mätning i 30
sekunder med AC 690 V/ DC 750 V) måste en paustid
om 240 sekunder beaktas!

Spänningsprovaren är försedd med internationella
elektriska symboler och symboler för visning och
användning, med följande betydelse:
Symbol Betydelse
Apparat eller utrustning för arbete under
spänning
Tryckknapp
Växelström
Likström
Lik- och växelström
Tryckknapp (handmanövrerad); syftar
på att motsvarande visning bara sker
när båda knapparna är intryckta
2. Funktionsbeskrivning
DUSPOL compact är en 2-polig spänningsprovare
®
enligt IEC 61243-3, med optisk visning och utan
egen energikälla. Provaren är tillverkad för lik- och
växelspänningsmätning
690 V/ DC 750 V. Den har polaritetsindikering vid
likspänningsmätning.
Spänningsprovaren består av två testprober L1
L2 och förbindningskabel . Testprobe L1

ett visningsfält . Båda testproberna är försedda med
tryckknappar . Utan att trycka in knapparna kan man
mäta och visa följande spänningssteg (AC eller DC)
24 V+; 24 V-; 50 V; 120 V; 230 V; 400 V; 690 V.
När knapparna trycks in kopplas spänningsprovaren
om till en lägre ingångsresistans (undertryckning av
geprüft und zugelassen
induktiva och kapacitiva spänningar). Härvid blir också
visning av 12 V+ und 12 V– aktiverad. Tiden, hur länge
mätning med lägre ingångsresistans (lastprovning)
kan göras, är avhängigt av spänningen som mäts. För
att spänningsprovaren inte skall värmas upp otillåtet
mycket finns ett inbyggt termiskt skydd.
Visningsfältet
S
Visningsfältet består av kontrastrika lysdioder (LED),
som visar lik- och växelspänning i steg om 12 V; 24 V;
50 V; 120 V; 230 V; 400 V; 690 V. Vid de angivna
spänningarna
compact
®
Vid likspänning visar LED för 12 V och 24 V även
polariteten (se avsnitt 5). Aktivering av 12 V LED är
compact spänningsprovare bara möjligt när båda tryckknapparna trycks in.
®
3. Funktionsprovning
- Spänningsprovaren
märkspänningsområdet från 12 V till AC 690 V/
DC 750 V!
- Spänningsprovaren
till spänning längre än 30 sek. (max tillåten
inkopplingstid ED = 30 s)!
- Innan mätning skall spänningsprovarens funktion
testas!
- Testa alla funktioner på kända spänningskällor.
• Använd för likspänningsprovning t.ex. ett
bilbatteri.
• Använd för växelspänningsprovning t.ex. ett
230 V vägguttag.
Använd inte spänningsprovaren om inte alla funktioner
på spänningsprovarens t e s t p r o b e r fungerar felfritt!
4. Så provas växelspänning
- Spänningsprovaren får endast användas inom
märkspänningsområdet 12 V till AC 690 V!
- Spänningsprovaren får inte hållas ansluten längre
än 30 sekunder (max tillåten inkopplingstid = 30 s)!
- Greppa helt om de båda isolerade handtagen
och på testproberna L1 och L2.
- Anslut testelektroderna (provspetsarna)  på
anläggningsdelen som skall provas!
- Vid växelspänning
tryckknapparna  trycks in (lastprovning) från
och greppas helt om med resp. 12 V, lyser plus- och minus LED ( och ).
Därutöver lyser alla LED till stegvärdet på den
får inte hållas ansluten pålagda spänningen.
OBSERVERA att bara greppa spänningsprovarens
isolerade handtag på testproberna L1
arbetar felfritt inom L2 , att displayen inte döljs och att inte beröra
testelektroderna!
5. Så provas likspänning
- Spänningsprovaren får endast användas inom
märkspänningsområdet 12 V till DC 750 V!
- Spänningsprovaren får inte hållas ansluten längre
än 30 sekunder (max tillåten inkopplingstid =
sättas på testelektroderna 30 s)!
- Greppa helt om de båda isolerade handtagen
och på testproberna L1 och L2.
- Anslut testelektroderna (provspetsarna)  på
anläggningsdelen som skall provas!
- Vid likspänning från 24 V, när båda tryckknapparna
trycks in (lastprovning) från 12 V, lyser plus- 
eller minus-LED . Därutöver lyser alla LED till
stegvärdet på den pålagda spänningen.
OBSERVERA att bara greppa spänningsprovarens
isolerade handtag på testproberna L1
L2 , att displayen inte döljs och att inte beröra
testelektroderna!
5.1 Så provas polariteten vid likspänning
- Spänningsprovaren får endast användas inom
märkspänningsområdet 12 V till DC 750 V!
- Spänningsprovaren får inte hållas ansluten längre
än 30 sekunder (max tillåten inkopplingstid =
30 s)!
- Greppa helt om de båda isolerade handtagen
och på testproberna L1 och L2.
- Anslut testelektroderna (provspetsarna)  på
anläggningsdelen som skall provas!
- Lyser plus-LED  är testproben L1
pluspolen.
- Lyser minus-LED  är testproben L1
till minuspolen.
OBSERVERA att bara greppa spänningsprovarens
isolerade handtag på testproberna L1
i området 12 V till AC L2 , att displayen inte döljs och att inte beröra
testelektroderna!
6. Tekniska Data
och
har - Norm, 2-polig spänningsprovare: IEC 61243-3
- Kapslingsklass: IP 64, IEC 60529
IP 64 betyder: Skydd mot beröring av farliga delar
och skydd för fasta kroppar, dammskyddad, (6 -
första siffran). Skydd mot droppar från alla sidor, (4
- andra siffran).
Kan användas i regnväder.
- Märkspänningsområde: 12 V till AC 690 V/ DC
750 V
- Ingångsresistans,
3,9 nF (1,95 nF)
- Ingångsresistans, lastkrets - båda tryckknappar
intryckta!: ca. 3,7 kΩ...(150 kΩ)
- Strömförbrukning,
(690 V) AC/ 4,4 mA (750 V) DC
- Strömförbrukning, lastkrets - båda tryckknappar
intryckta!: I
handlar det om märkspänningar. - Polaritetsvisning: LED +; LED -
(displayhandtag = Pluspolaritet)
- Indikeringssteg LED: 12 V+*, 12 V-*, 24 V+, 24 V-,
50 V, 120 V, 230 V, 400 V och 690 V (*: bara med
båda tryckknappar intryckta)
- Max. visningsfel: U
får bara användas i - Märkfrekvensområde f: 0 till 60 Hz
- Max. tillåten inkopplingstid: ED = 30 s (max.
30 sekunder), 240 s paus
får inte hållas ansluten - Vikt: ca. 160 g
- Förbindningskabelns längd: ca. 900 mm
- Drifts- och lagringstemperaturområde: -10 °C till
+55 °C (klimatkategori N)
- Relativ luftfuktighet: 20 % till 96 % (klimatkategori N)
- Återställningstider (termiskt skydd):
Spänning
230 V
400 V
750 V
7. Allmän skötsel
Rengör höljet regelbundet med en ren och torr trasa
(undantag för speciella rengöringsdukar). Använd
inga lösnings- och/ eller skurmedel för att rengöra
spänningsprovaren.
8. Miljöinformation
från 24 V, när båda
Lämna vänligen in produkten på lämplig
återvinningsstation när den är förbrukad.
och
och
ansluten till
ansluten
och
mätkrets: 220 kΩ, parallell
mätkrets: max. I 3,5 mA
n
0,2 A (750 V)
s
± 15 %, ELV U – 15 %
n n
Tid
30 s
9 s
2 s
