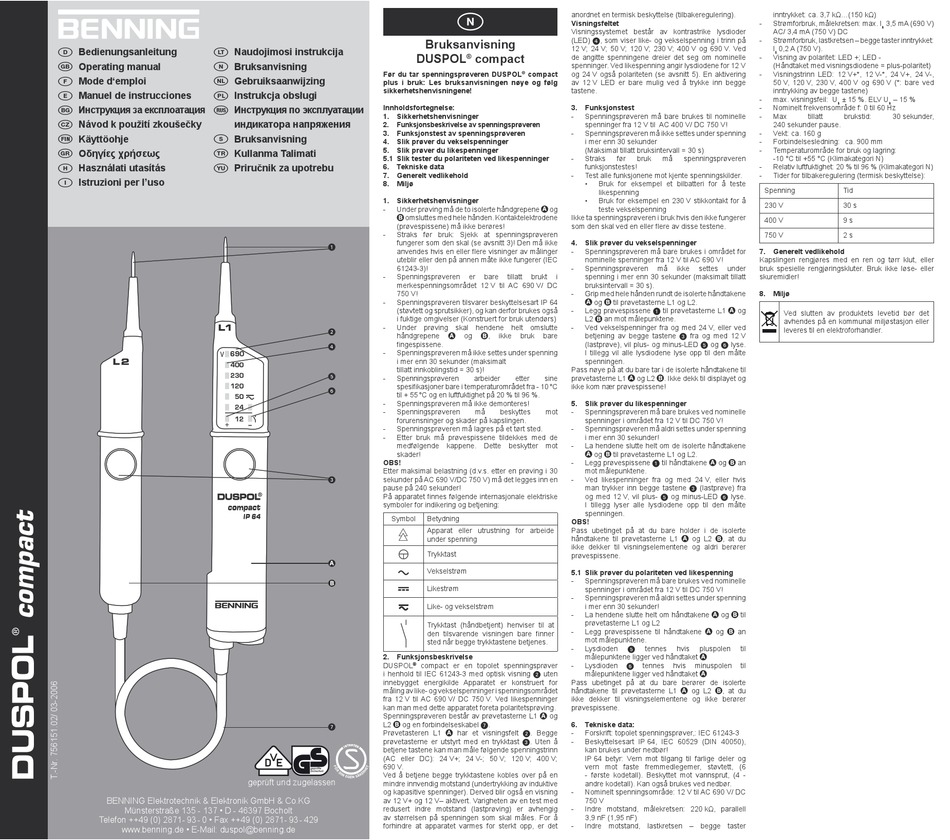

Bruksanvisning
DUSPOL
Før du tar spenningsprøveren DUSPOL
plus i bruk: Les bruksanvisningen nøye og følg
sikkerhetshenvisningene!
Innholdsfortegnelse:
1. Sikkerhetshenvisninger
2. Funksjonsbeskrivelse av spenningsprøveren
3. Funksjonstest av spenningsprøveren
4. Slik prøver du vekselspenninger
5. Slik prøver du likespenninger
5.1 Slik tester du polariteten ved likespenninger
6. Tekniske data
7. Generelt vedlikehold
8. Miljø
1. Sikkerhetshenvisninger
- Under prøving må de to isolerte håndgrepene
omsluttes med hele hånden. Kontaktelektrodene
(prøvespissene) må ikke berøres!
- Straks før bruk: Sjekk at spenningsprøveren
fungerer som den skal (se avsnitt 3)! Den må ikke

anvendes hvis en eller flere visninger av målinger
uteblir eller den på annen måte ikke fungerer (IEC
61243-3)!
- Spenningsprøveren
merkespenningsområdet 12 V til AC 690 V/ DC
750 V!
- Spenningsprøveren tilsvarer beskyttelsesart IP 64
(støvtett og sprutsikker), og kan derfor brukes også
i fuktige omgivelser (Konstruert for bruk utendørs)
- Under prøving skal hendene helt omslutte

håndgrepene
fingespissene.

- Spenningsprøveren må ikke settes under spenning
i mer enn 30 sekunder (maksimalt
tillatt innkoblingstid = 30 s)!

- Spenningsprøveren
spesifikasjoner bare i temperaturområdet fra - 10 °C

til + 55 °C og en luftfuktighet på 20 % til 96 %.
- Spenningsprøveren må ikke demonteres!
- Spenningsprøveren
forurensninger og skader på kapslingen.
- Spenningsprøveren må lagres på et tørt sted.
- Etter bruk må prøvespissene tildekkes med de
medfølgende kappene. Dette beskytter mot
skader!
OBS!
Etter maksimal belastning (d.v.s. etter en prøving i 30
sekunder på AC 690 V/DC 750 V) må det legges inn en

pause på 240 sekunder!
På apparatet finnes følgende internasjonale elektriske
symboler for indikering og betjening:
Symbol Betydning
Apparat eller utrustning for arbeide
under spenning
Trykktast
Vekselstrøm
Likestrøm
Like- og vekselstrøm
Trykktast (håndbetjent) henviser til at
den tilsvarende visningen bare finner
sted når begge trykktastene betjenes.
2. Funksjonsbeskrivelse
DUSPOL compact er en topolet spenningsprøver
®
i henhold til IEC 61243-3 med optisk visning  uten
innebygget energikilde Apparatet er konstruert for
måling av like- og vekselspenninger i spenningsområdet
fra 12 V til AC 690 V/ DC 750 V. Ved likespenninger
kan man med dette apparatet foreta polaritetsprøving.
Spenningsprøveren består av prøvetasterne L1
L2 og en forbindelseskabel .

Prøvetasteren L1
prøvetasterne er utstyrt med en trykktast . Uten å
betjene tastene kan man måle følgende spenningstrinn
(AC eller DC): 24 V+; 24 V-; 50 V; 120 V; 400 V;
690 V.
Ved å betjene begge trykktastene kobles over på en
geprüft und zugelassen
mindre innvendig motstand (undertrykking av induktive
og kapasitive spenninger). Derved blir også en visning
av 12 V+ og 12 V– aktivert. Varigheten av en test med
redusert indre motstand (lastprøving) er avhengig
av størrelsen på spenningen som skal måles. For å
forhindre at apparatet varmes for sterkt opp, er det
anordnet en termisk beskyttelse (tilbakeregulering).
N
Visningsfeltet
Visningssystemet består av kontrastrike lysdioder
(LED) , som viser like- og vekselspenning i trinn på
12 V; 24 V; 50 V; 120 V; 230 V; 400 V og 690 V. Ved
compact
®
de angitte spenningene dreier det seg om nominelle
spenninger. Ved likespenning angir lysdiodene for 12 V
compact og 24 V også polariteten (se avsnitt 5). En aktivering
®
av 12 V LED er bare mulig ved å trykke inn begge
tastene.
3. Funksjonstest
- Spenningsprøveren må bare brukes til nominelle
spenninger fra 12 V til AC 400 V/ DC 750 V!
- Spenningsprøveren må ikke settes under spenning
i mer enn 30 sekunder
(Maksimal tillatt bruksintervall = 30 s)
- Straks før
funksjonstestes!
- Test alle funksjonene mot kjente spenningskilder.
• Bruk for eksempel et bilbatteri for å teste
likespenning
• Bruk for eksempel en 230 V stikkontakt for å
og teste vekselspenning
Ikke ta spenningsprøveren i bruk hvis den ikke fungerer
som den skal ved en eller flere av disse testene.
4. Slik prøver du vekselspenninger
- Spenningsprøveren må bare brukes i området for
nominelle spenninger fra 12 V til AC 690 V!
- Spenningsprøveren
er bare tillatt brukt i spenning i mer enn 30 sekunder (maksimalt tillatt
bruksintervall = 30 s).
- Grip med hele hånden rundt de isolerte håndtakene
og til prøvetasterne L1 og L2.
- Legg prøvespissene  til prøvetasterne L1
L2 an mot målepunktene.
- Ved vekselspenninger fra og med 24 V, eller ved
og , ikke bruk bare betjening av begge tastene  fra og med 12 V
(lastprøve), vil plus- og minus-LED  og  lyse.
I tillegg vil alle lysdiodene lyse opp til den målte
spenningen.
Pass nøye på at du bare tar i de isolerte håndtakene til
arbeider etter sine prøvetasterne L1
ikke kom nær prøvespissene!
5. Slik prøver du likespenninger
må beskyttes mot - Spenningsprøveren må bare brukes ved nominelle
spenninger i området fra 12 V til DC 750 V!
- Spenningsprøveren må aldri settes under spenning
i mer enn 30 sekunder!
- La hendene slutte helt om de isolerte håndtakene
og til prøvetasterne L1 og L2.
- Legg prøvespissene  til håndtakene
mot målepunktene.
- Ved likespenninger fra og med 24 V, eller hvis
man trykker inn begge tastene  (lastprøve) fra
og med 12 V, vil plus-  og minus-LED  lyse.
I tillegg lyser alle lysdiodene opp til den målte
spenningen.
OBS!
Pass ubetinget på at du bare holder i de isolerte
håndtakene til prøvetasterne L1
ikke dekker til visningselementene og aldri berører
prøvespissene.
5.1 Slik prøver du polariteten ved likespenning
- Spenningsprøveren må bare brukes ved nominelle
spenninger i området fra 12 V til DC 750 V!
- Spenningsprøveren må aldri settes under spenning
i mer enn 30 sekunder!
- La hendene slutte helt om håndtakene
prøvetasterne L1 og L2
- Legg prøvespissene til håndtakene
mot målepunktene.
- Lysdioden

målepunktene ligger ved håndtaket
- Lysdioden

målepunktene ligger ved håndtaket
Pass ubetinget på at du bare berører de isolerte
håndtakene til prøvetasterne L1
ikke dekker til visningselementene og ikke berører
prøvespissene.
og
6. Tekniske data:
har et visningsfelt . Begge - Forskrift: topolet spenningsprøver,: IEC 61243-3
- Beskyttelsesart IP 64, IEC 60529 (DIN 40050),
kan brukes under nedbør!
IP 64 betyr: Vern mot tilgang til farlige deler og
vern mot faste fremmedlegemer, støvtett, (6
- første kodetall). Beskyttet mot vannsprut, (4 -
andre kodetall). Kan også brukes ved nedbør.
- Nominelt spenningsområde: 12 V til AC 690 V/ DC
750 V
- Indre motstand, målekretsen: 220 kΩ, parallell
3,9 nF (1,95 nF)
- Indre motstand, lastkretsen – begge taster
inntrykket: ca. 3,7 kΩ...(150 kΩ)
- Strømforbruk, målekretsen: max. I
AC/ 3,4 mA (750 V) DC
- Strømforbruk, lastkretsen – begge taster inntrykket:
I 0,2 A (750 V).
s
- Visning av polaritet: LED +; LED -
(Håndtaket med visningsdiodene = plus-polaritet)
- Visningstrinn LED: 12 V+*, 12 V-*, 24 V+, 24 V-,
50 V, 120 V, 230 V, 400 V og 690 V (*: bare ved
inntrykking av begge tastene)
- max. visningsfeil: U
- Nominelt frekvensområde f: 0 til 60 Hz
- Max tillatt
240 sekunder pause.
- Vekt: ca. 160 g
- Forbindelsesledning: ca. 900 mm
- Temperaturområde for bruk og lagring:
bruk må spenningsprøveren -10 °C til +55 °C (Klimakategori N)
- Relativ luftfuktighet: 20 % til 96 % (Klimakategori N)
- Tider for tilbakeregulering (termisk beskyttelse):
Spenning
230 V
400 V
750 V
7. Generelt vedlikehold
Kapslingen rengjøres med en ren og tørr klut, eller
må ikke settes under bruk spesielle rengjøringskluter. Bruk ikke løse- eller
skuremidler!
8. Miljø
og
Ved slutten av produktets levetid bør det
avhendes på en kommunal miljøstasjon eller
leveres til en elektroforhandler.
og L2 . Ikke dekk til displayet og
og an
og L2 , at du
og til
og an
tennes hvis pluspolen til
tennes hvis minuspolen til
og L2 , at du
3,5 mA (690 V)
n
± 15 %. ELV U – 15 %
n n
brukstid: 30 sekunder,
Tid
30 s
9 s
2 s
