1
10

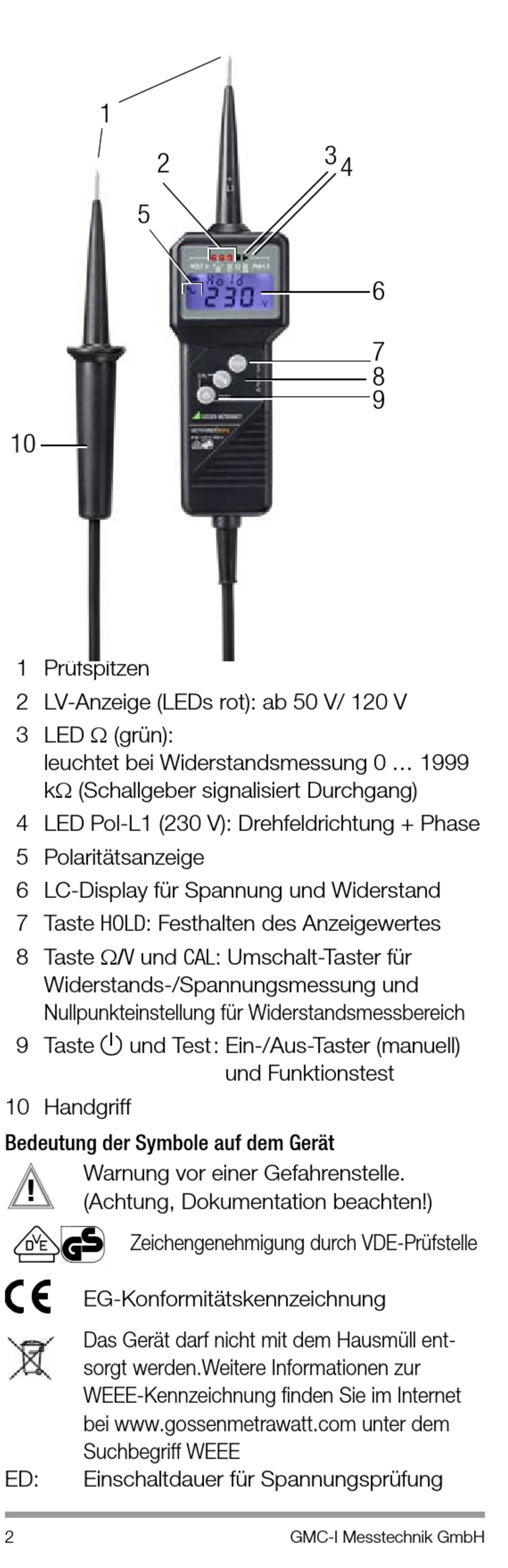

1 Prüfspitzen
2 LV-Anzeige (LEDs rot): ab 50 V/ 120 V
3 LED (grün):
leuchtet bei Widerstandsmessung 0 1999
k (Schallgeber signalisiert Durchgang)
4 LED Pol-L1 (230 V): Drehfeldrichtung + Phase
5 Polaritätsanzeige
6 LC-Display für Spannung und Widerstand
7 Taste HOLD: Festhalten des Anzeigewertes
8 Taste /V und CAL: Umschalt-Taster für
Widerstands-/Spannungsmessung und
Nullpunkteinstellung für Widerstandsmessbereich
9 Taste
10 Handgriff
Bedeutung der Symbole auf dem Gerät
Warnung vor einer Gefahrenstelle.
!
(Achtung, Dokumentation beachten!)
EG-Konformitätskennzeichnung
Das Gerät darf nicht mit dem Hausmüll ent-
sorgt werden.Weitere Informationen zur
WEEE-Kennzeichnung finden Sie im Internet
bei www.gossenmetrawatt.com unter dem
Suchbegriff WEEE
ED:
Einschaltdauer für Spannungsprüfung
2
2
5
und Test: Ein-/Aus-Taster (manuell)
und Funktionstest
Zeichengenehmigung durch VDE-Prüfstelle
3
4
6
7
8
9
GMC-I Messtechnik GmbH
