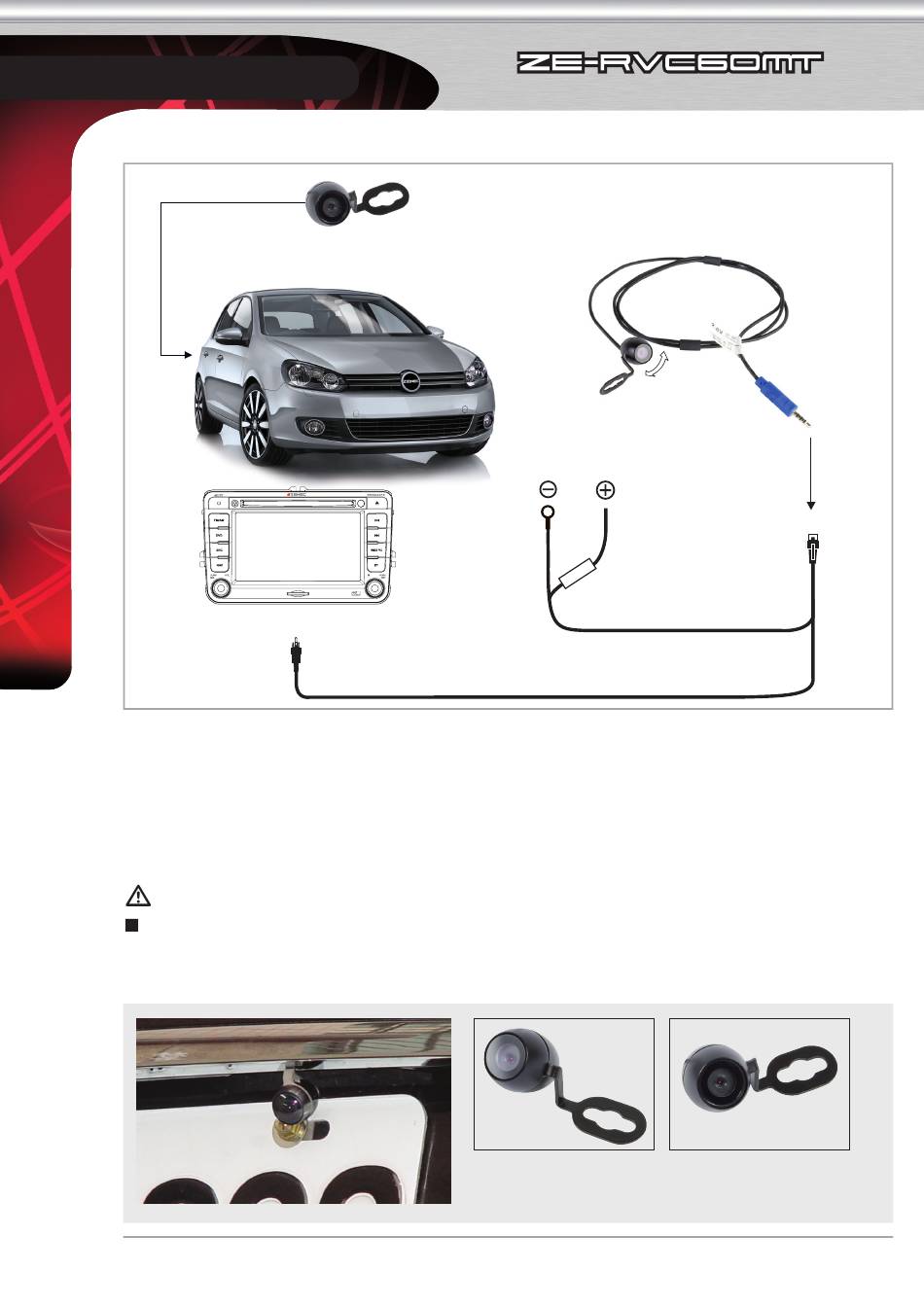

ZENEC ZE-RVC60MT Montageanleitung

MONTAGEANLEITUNG
Cinchstecker vom Videosignalkabel
mit dem Moni-/Naviceiver verbinden
Die ZE-RVC60MT eignet sich durch ihre kompakte Bauform zur Montage am Nummernschildhalter, oder auch unterhalb
der Kofferraum Griffleiste, je nach Fahrzeugmodell und gewünschtem Resultat. Das von der Kamera wegführende
Verbindungskabel kann sehr oft durch die Zuführung der Nummernschildbeleuchtung gelegt werden.
Nachdem die Kamera fest am Fahrzeug montiert ist, kann mit einer halben Umdrehung des vorderen Linsen-
befestigungsringes (gegen den Uhrzeigersinn) das Befestigungsauge gelöst werden. Die Kamera lässt sich nun um die
Sichtrichtungsachse verdrehen und die horizontale Bildausrichtung kann feinjustiert werden. Eine zweite Person die
gleichzeitig die Bildausgabe kontrolliert, lässt die Justierung auf Anhieb gelingen. Nach der Einstellung ziehen Sie die
Kamerafront (ohne Werkzeug) handfest an.
BITTE BEACHTEN:
Verwenden Sie ausschließlich das mitgelieferte Anschlusskabel. Das Verwenden eines anderen Anschlusskabels bedeutet
den Verlust des Garantieanspruches.
*
Fahrzeuge neueren Datums verwenden zur Stromversorgung der Fahrzeugaussenbeleuchtung eine über PWM Taktung
generierte (pulsierende) Spannung, welche für Bildsensor/Videoelektronik ungeeignet ist, bzw. Funktions- oder
Bildstörungen zur Folge hat.
Montage der Rückfahrkamera am
Kennzeichenrahmen oder am Kunststoffgehäuse
der Nummernschildbeleuchtung
RÜCKFAHRKAMERA
rote Ader an + 12VDC
(GND)
(nicht vom Rückfahrlicht,
d. h. an anderer Stelle
anschliessen)
Sicherung 3 A
Stromversorgungskabel
Abgeschirmtes Video-Kabel
Licence Plate Bracket Camera
Nummernschildkamera
Kamera kann im
Befestigungsauge
gedreht werden
*
