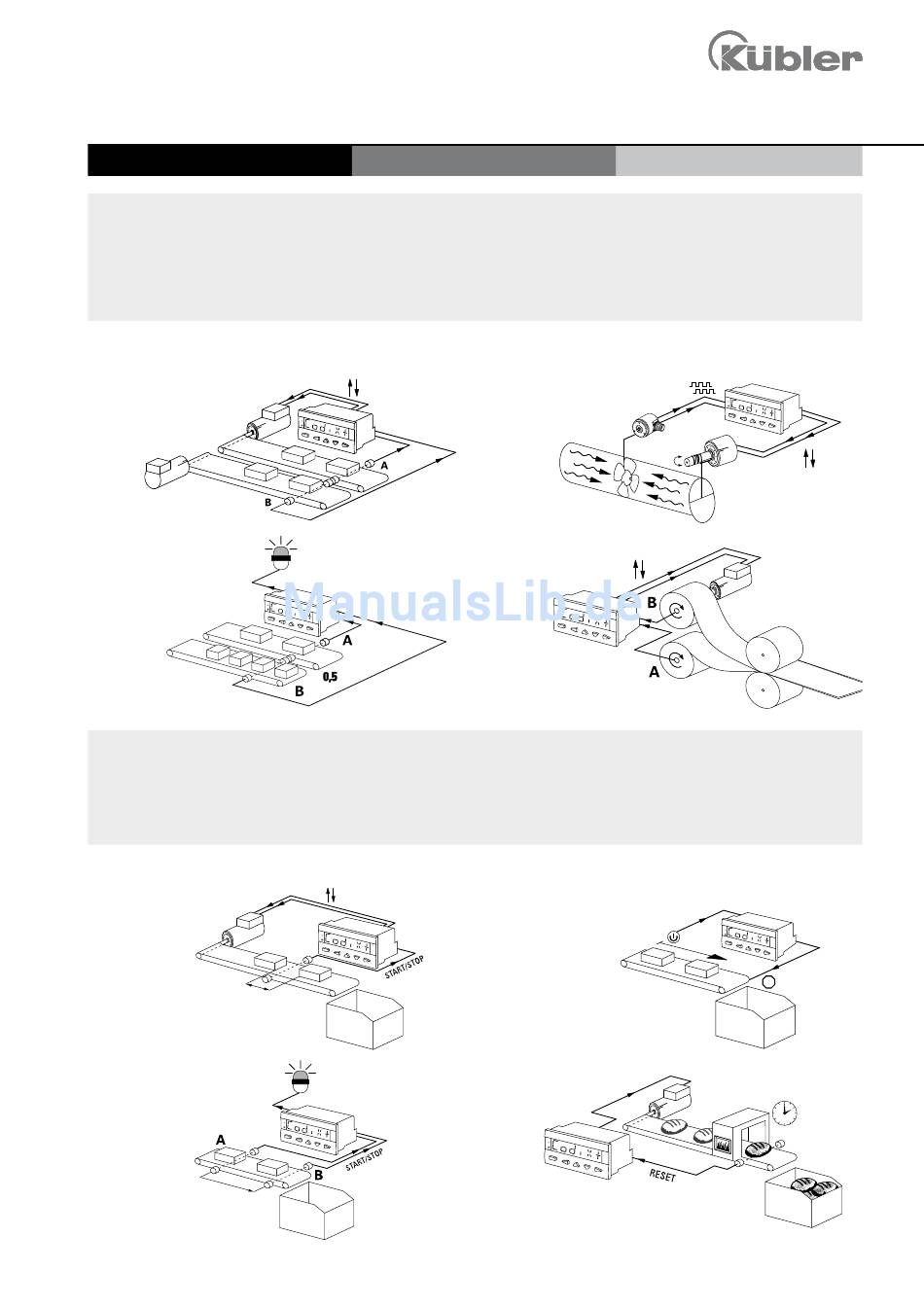

Kübler Codix 560 Bedienungsanleitung Seite 4

Vorwahlzähler
LED Vorwahlzähler
Frequenzzähler (Tachometer)
Funktionen / Zählmodi:
Applikationsbeispiele
A – B
Gleichlaufüberwachung und -steuerung
zweier Förderbänder
A/B
Ratiomessung
Zeit- und Betriebsstundenzähler (Zeitzähler)
Funktionen / Zählmodi:
Applikationsbeispiele
InpB. InpB
Intervallmessung
InpA. InpB
Laufzeitmessung
A
04/2009
2 Vorwahlen
• A
• A – B
• A + B
• A / B
• (A – B) / A x 100 % (Prozentanzeige)
• Quad (Phasendiskriminator mit Richtungserkennung)
• FrErun (Steuerung über Gate-Eingang)
• Auto (Start über Reset, Stop bei Vorwahl)
• InpB.InpB (Start bei erster Flanke an InpB., Stop bei
zweiter Flanke InpB.)
• InpA. InpB (Start bei InpA., Stop bei InpB.)
B
Codix 0
• Mittelwertbildung
• Startverzögerung
• 2. Tachoeingang
• Gateeingang
• Multiplikations- und Divisionsfaktor (bis 99,9999)
Quad
Drehzahlbestimmung mit
Richtungsangabe
(A-B)/A [%]
Ratiomessung z. B. für
Geschwindigkeitsabgleich
• Totalisator (Gesamtsumme)
• Batchzählung (Chargenzähler)
• Setzwert
• Stufen- oder Schleppvorwahl
FrErun
Gesamtzeitmessung vom
Ein- bis Abschalten
des Fließbandes
Auto
zeitgesteuertes
Fließband
STOP
