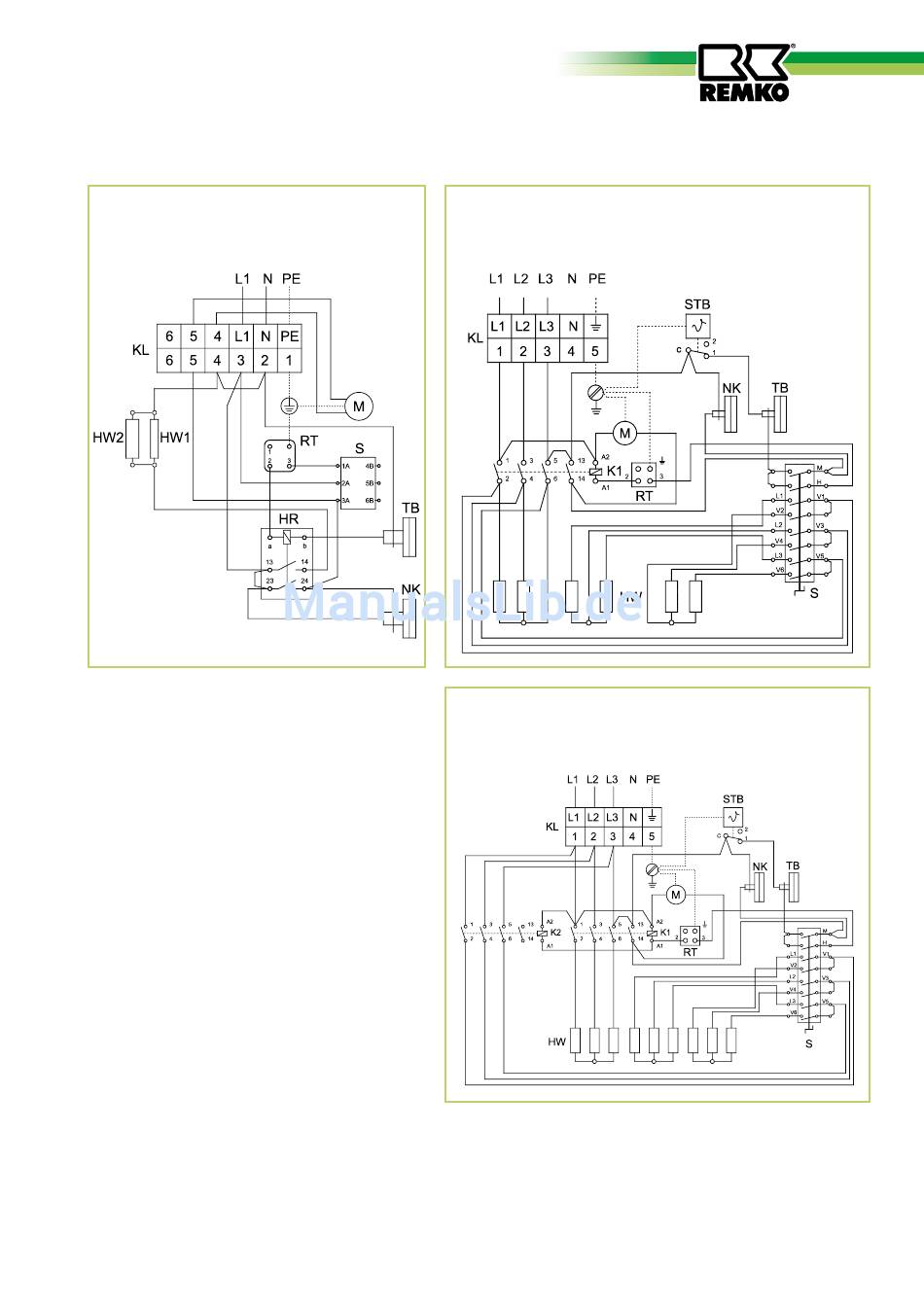

Elektrisches Anschlussschema
ELT 3-2
230 V/1~/50 Hz
Legende:
HR = Hilfsrelais
KL = Anschlussklemmleiste
S
= Betriebsschalter
HW = Heizwiderstand
M = Ventilatormotor
STB = Temperaturbegrenzer mit Fühler
K1 = Schaltschütz 1
NK = Nachkühlthermostat
TB = Temperaturbegrenzer
K2 = Schaltschütz 2
RT = Thermostatsteckdose
Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten.
ELT 10-6
400 V/3~/50 Hz
ELT 18-9
400 V/3~/50 Hz
9
