REMKO ELT 18-HT

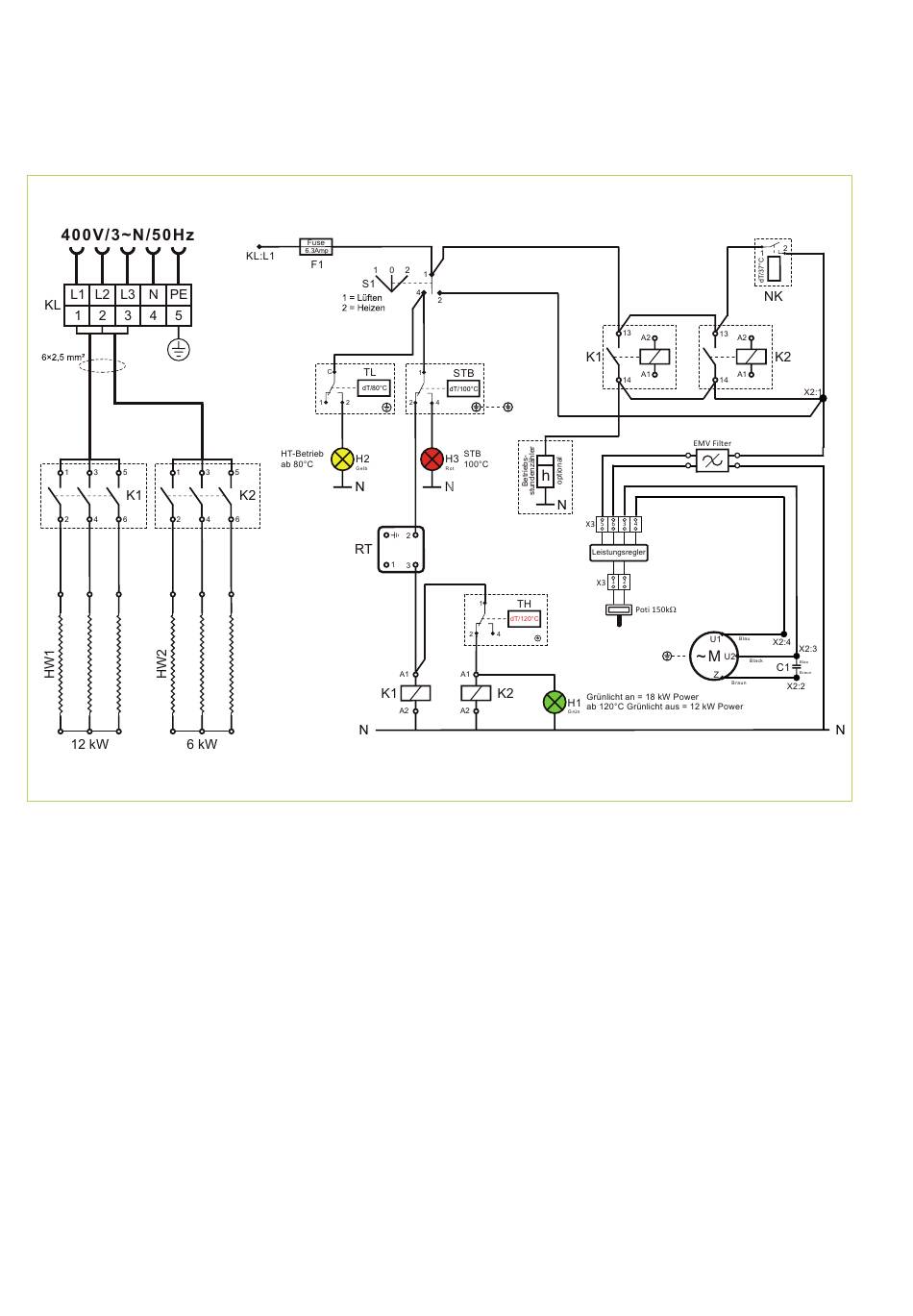

Elektrisches Anschlussschema
Legende:
C1
= Kondensator
HW = spezial Heizeinsatz
KL
= Anschlussklemmleiste
K1
= Schaltschütz 1
K2
= Schaltschütz 2
M
= Ventilatormotor
NK
= Nachkühlthermostat
RT
= Thermostatsteckdose
S1
= Betriebsschalter
STB = Sicherheitsthemostat
TH
= Temperaturregler
TL
= Temperaturregler
Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten.
8
