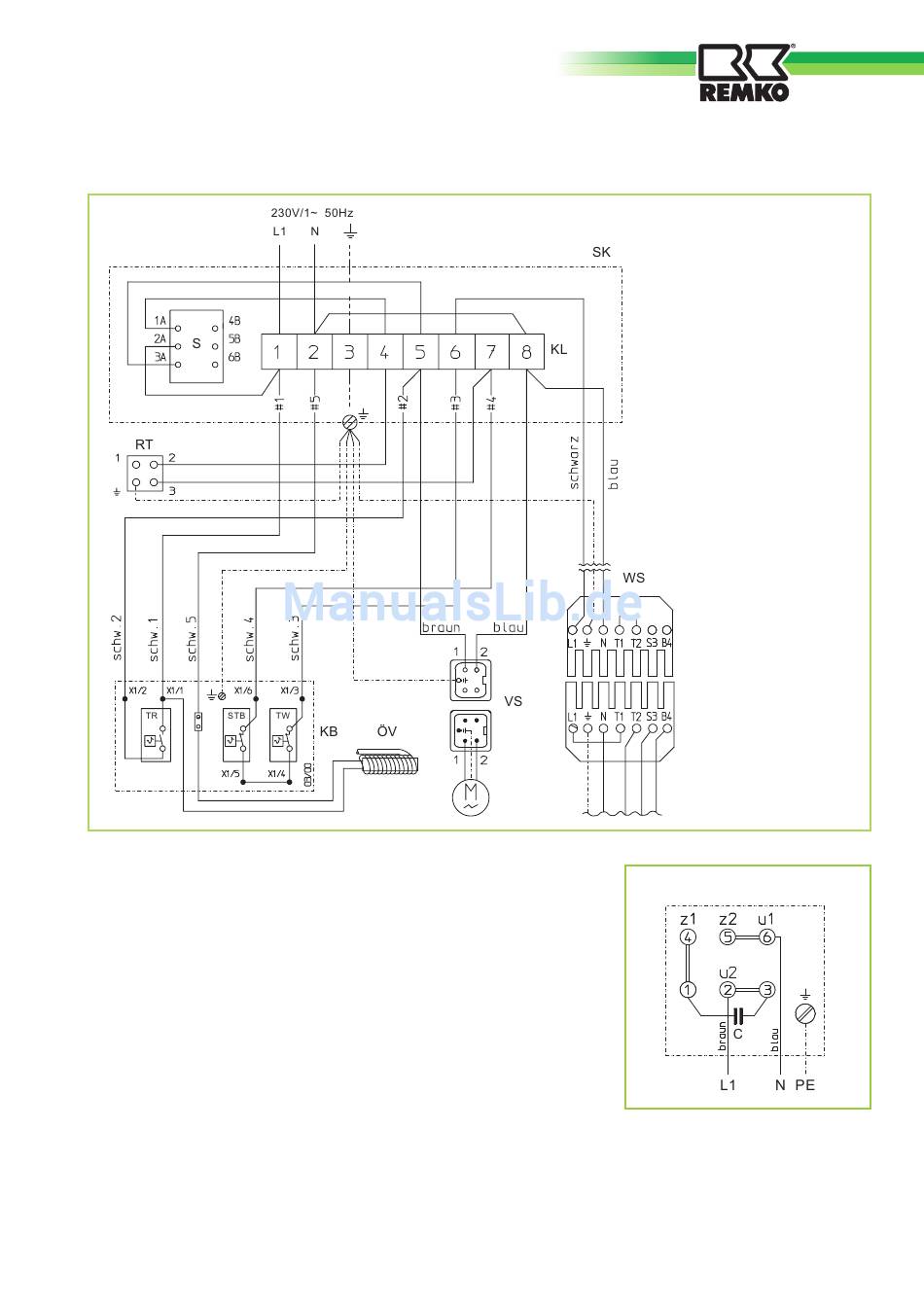

Elektrisches Anschlussschema
Legende:
KB = Dreifach-Kombinationsregler
KL = Klemmleiste Schaltkasten
M = Ventilatormotor
ÖV = Ölvorwärmung
RT = Raumthermostatsteckdose
= Betriebsschalter
S
SK = Schaltkasten
STB = Temperaturbegrenzer
TR = Ventilatorregler
TW = Temperaturwächter
VS = Ventilator-Steckverbindung
WS = Brennerstecker, 7-polig
(nur bei werkseitiger Brennerlieferung montiert)
X1 = Klemmleiste im Kombiregler
Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten.
Steckerteil
vom Schaltkasten;
nur bei werkseitiger Brener-
lieferung montiert.
Steckerteil
vom Gebläsebrenner
Motoranschluss
1
