REMKO ELT 18-HT Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für ELT 18-HT:
- Bedienungs- und installationsanleitung (24 Seiten)
Verwandte Anleitungen für REMKO ELT 18-HT
Inhaltszusammenfassung für REMKO ELT 18-HT

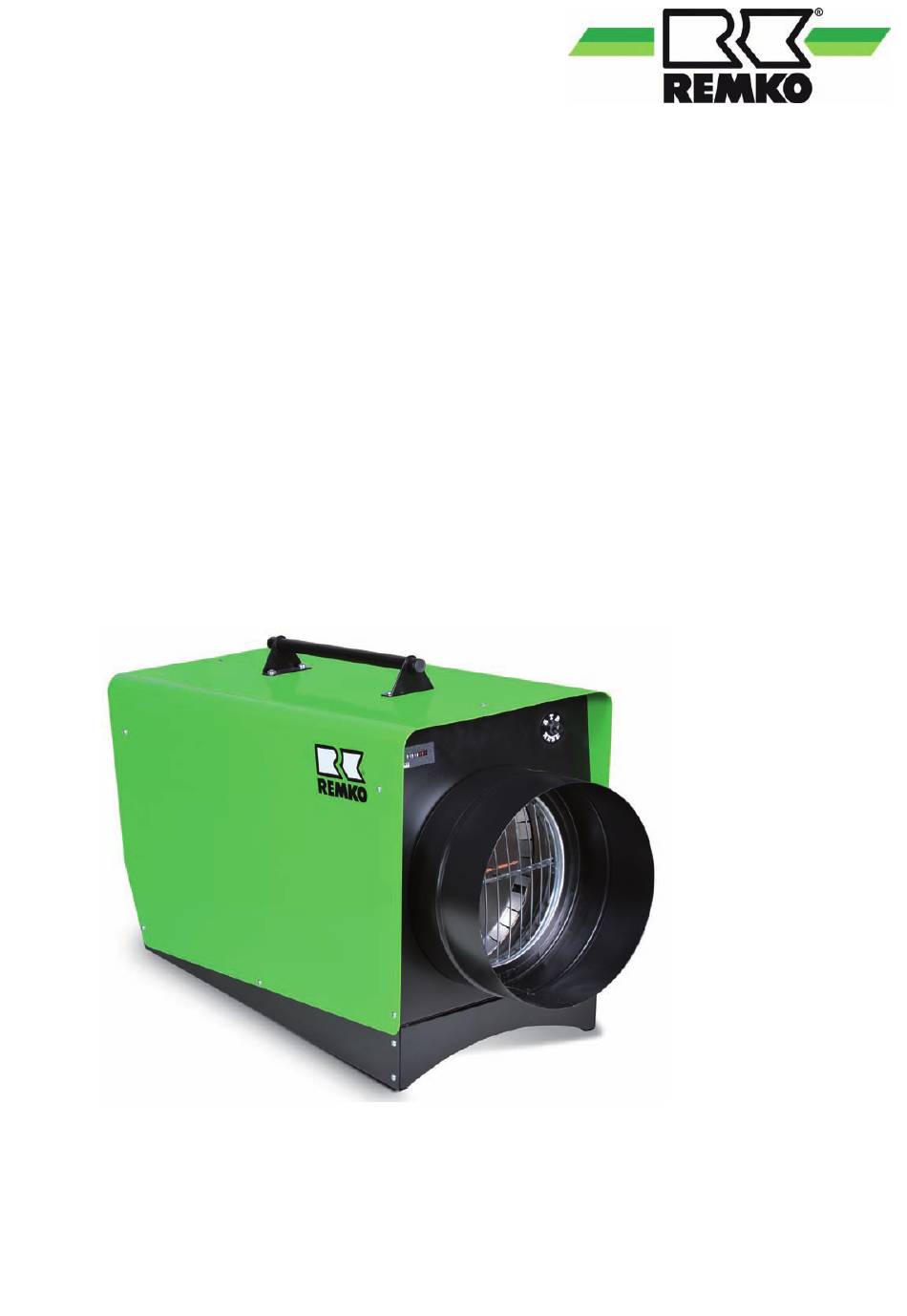

- Seite 1 REMKO ELT 18-HT Hochtemperatur Elektro-Heizautomat Bedienung · Technik · Ersatzteile Ausgabe D – I09...
-
Seite 3: Inhaltsverzeichnis
Inhalt Gerätebeschreibung Sicherheitshinweise Inbetriebnahme Außerbetriebnahme Betrieb mit Warmluftschlauch Pflege und Wartung Störungsbeseitigung Bestimmungsgemäße Verwendung Kundendienst und Gewährleistung Umweltschutz und Recycling Elektrisches Anschlussschema Wartungsprotokoll Gerätedarstellung Ersatzteilliste Technische Daten Vor Inbetriebnahme / Verwendung der Geräte ist diese Betriebsanleitung sorgfältig zu lesen! Diese Anleitung ist Bestandteil des Gerätes und muss immer in unmittelbarer Nähe des Aufstellungsortes, bzw. -
Seite 4: Gerätebeschreibung
REMKO ELT 18-HT Gerätebeschreibung Sicherheitshinweise Die Geräte sind ortsveränderliche Die Geräte wurden vor ihrer Aus- Die Geräte dürfen nicht in ■ Elektro-Heizautomaten für den ge- lieferung umfangreichen Material-, feuer- und explosionsgefähr- werblichen Einsatz an wechelden Funktions- und Qualitätsprüfungen deter Umgebung aufgestellt und Einsatzorten. -
Seite 5: Inbetriebnahme
Inbetriebnahme Mit der Bedienung und Überwa- Heizen mit einem speziellen Ausblastemperatur einregeln chung der Geräte ist eine Person HT-Raumthermostat oder Kanalthermostat (Zubehör) zu beauftragen, die über den Die Ventilatordrehzahl beim Start entsprechenden Umgang mit dem auf max. stellen. Gerät ausreichend belehrt wurde. Die Geräte arbeiten vollautoma- tisch und abhängig von der Aus- Die Geräte sind mit einem 3–stu-... -
Seite 6: Außerbetriebnahme
REMKO ELT 18-HT Betrieb mit Pflege und wartung warmluftschlauch nur Lüften Betrieb Die regelmäßige Pflege und Die Geräte sind mit einem spezi- Beachtung einiger Grundvoraus- In dieser Stellung läuft nur der Zu- ellen Hochleistungs-Axialventilator setzungen gewährleisten einen luftventilator. Eine thermostatische ausgerüstet. -
Seite 7: Störungsbeseitigung
Bereich) Einsatz konzipiert. „Gewährleistungsurkunde” 3. Netzstecker überprüfen. Die Geräte dürfen ausschließlich vollständig ausgefüllt an die durch entsprechend unterwiesenes REMKO GmbH & Co. KG 4. Betriebsschalter überprüfen. Personal bedient werden. zurückgesandt hat. 5. Umluftventilator auf Leichtgän- Bei Nichteinhaltung der Hersteller- Die Geräte wurden werkseitig gigkeit kontrollieren. -
Seite 8: Elektrisches Anschlussschema
REMKO ELT 18-HT Elektrisches Anschlussschema Legende: = Kondensator HW = spezial Heizeinsatz = Anschlussklemmleiste = Schaltschütz 1 = Schaltschütz 2 = Ventilatormotor = Nachkühlthermostat = Thermostatsteckdose = Betriebsschalter STB = Sicherheitsthemostat = Temperaturregler = Temperaturregler Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten. -
Seite 9: Wartungsprotokoll
✍ wartungsprotokoll Gerätetyp: ........Gerätenummer: ........10 11 12 13 14 15 16 17 18 19 20 Gerät gereinigt – Außen – Gerät gereinigt – Innen – Ventilatorflügel gereinigt Schutzgitter gereinigt Sicherheitseinrichtungen überprüft Schutzvorrichtungen überprüft Gerät auf Beschädigungen überprüft Alle Befestigungsschrauben überprüft Elektrische Sicherheitsüberprüfung Probelauf Bemerkungen:.............................. -
Seite 10: Gerätedarstellung

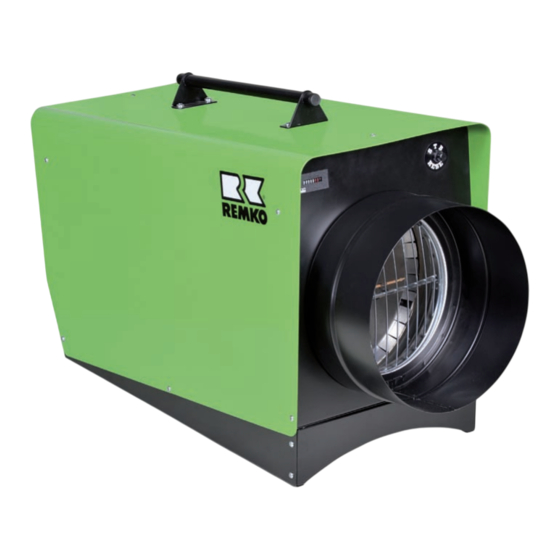

REMKO ELT 18-HT Gerätedarstellung Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten. -
Seite 11: Ersatzteilliste
1101482 EMV - Filter 1101101 Verstärkungsblech 1101483 Klemmleiste 5er (16mm²) 1101501 Außenmantel ELT 18-HT 1101484 Schutztülle für Netzkabel 1101502 Außenmantel ELT 18-HT (Inox) 1101485 Ventilatormotor mit Flügel 1107992 Vorderwand mit Ausblasstutzen 1101486 Kondensator 1102716 Bodenblech 1101487 Leuchte „ROT“ (STB-Störung) 1101503... - Seite 12 Lieferant: REMKO, ein Partner, der Probleme lösen hilft. Der Vertrieb REMKO leistet sich nicht nur ein gut ausgebautes Vertriebsnetz im In- und Ausland, sondern auch ungewöhnlich hochqualifizierte Fachleute für den Vertrieb.
