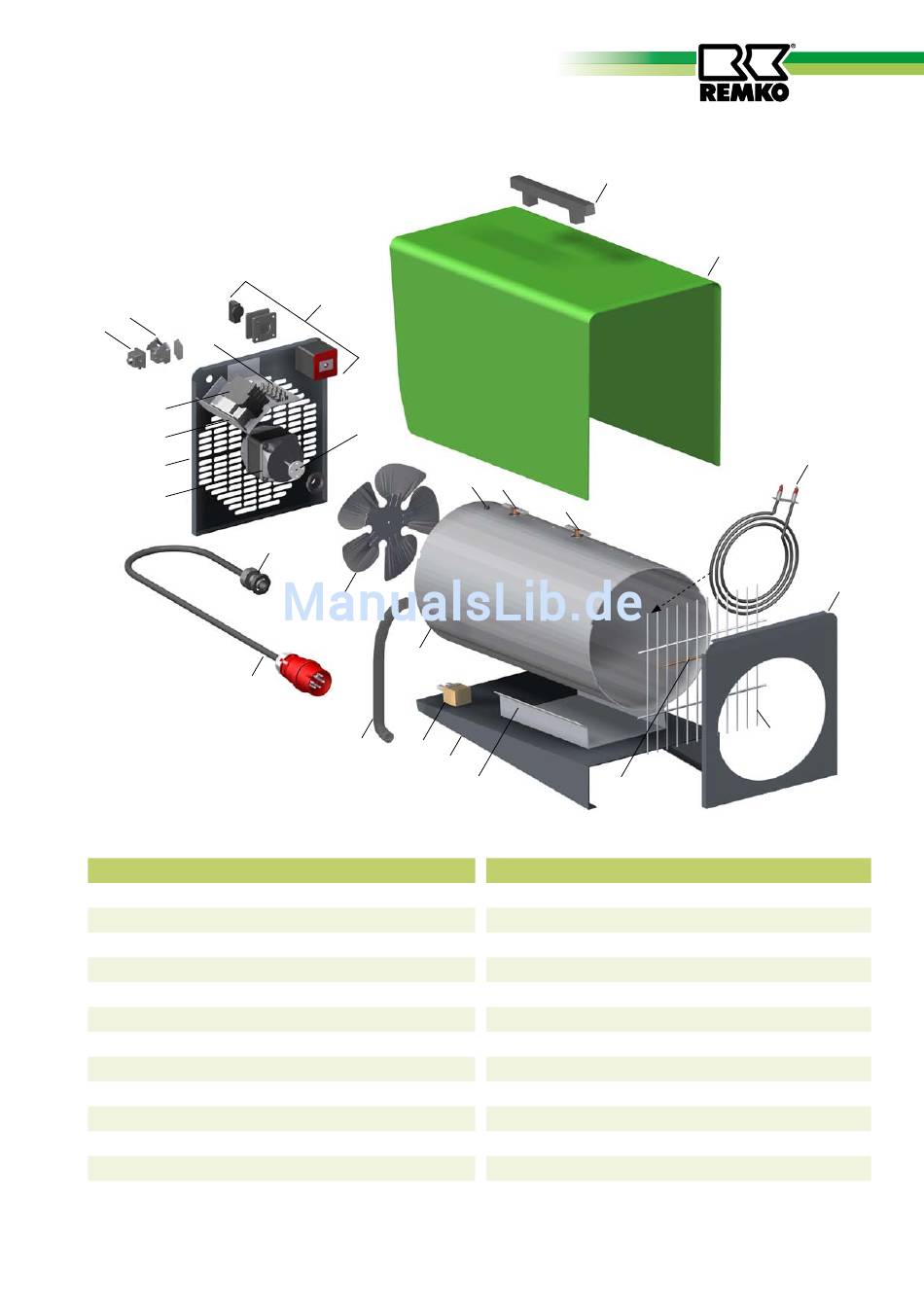

Gerätedarstellung ELT 10-6 (E)
16
15
18
19
24
13
12
25
Ersatzteilliste
Nr. Bezeichnung
1 Transportgriff
2 Außenmantel ELT 10-6
2a Außenmantel ELT 10-6 E
3 Innenmantel
4 Ausblasschutzgitter
5 Vorderwand
6 Bodenblech
7 Stütze
8 Temperaturbegrenzer mit Fühler
9 Schutzschlauch
10 Ventilatorflügel
11 Mitnehmerkupplung
12 Ventilatormotor 400 V
Bei Ersatzteilbestellungen neben der EDV-Nr. bitte auch immer die Geräte-Nr. und Geräte-Typ (s. Typenschild) angeben!
Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten.
17
11
14
10
3
9
8
EDV-Nr.
1101142
1107910
1107909
1103951
1103952
1103953
1107913
1107914
1107960
1107915
1103950
1103956
1101295
1
20
22
23
6
7 8
Nr. Bezeichnung
13 Rückwand
14 Zugentlastung
15 Brückenstecker
16 Thermostatsteckdose kpl.
17 Betriebsschalter kpl.
18 Klemmleiste 5er
19 Schaltschütz
20 Schutztülle
21 Heizwiderstand
22 Temperaturbegrenzer
23 Nachkühlthermostat
24 Haltewinkel
25 Netzkabel mit Stecker
2
21
5
4
EDV-Nr.
1103954
1107944
1101019
1101018
1107993
1107952
1101025
1101304
1103955
1101161
1104065
1101031
1101026
