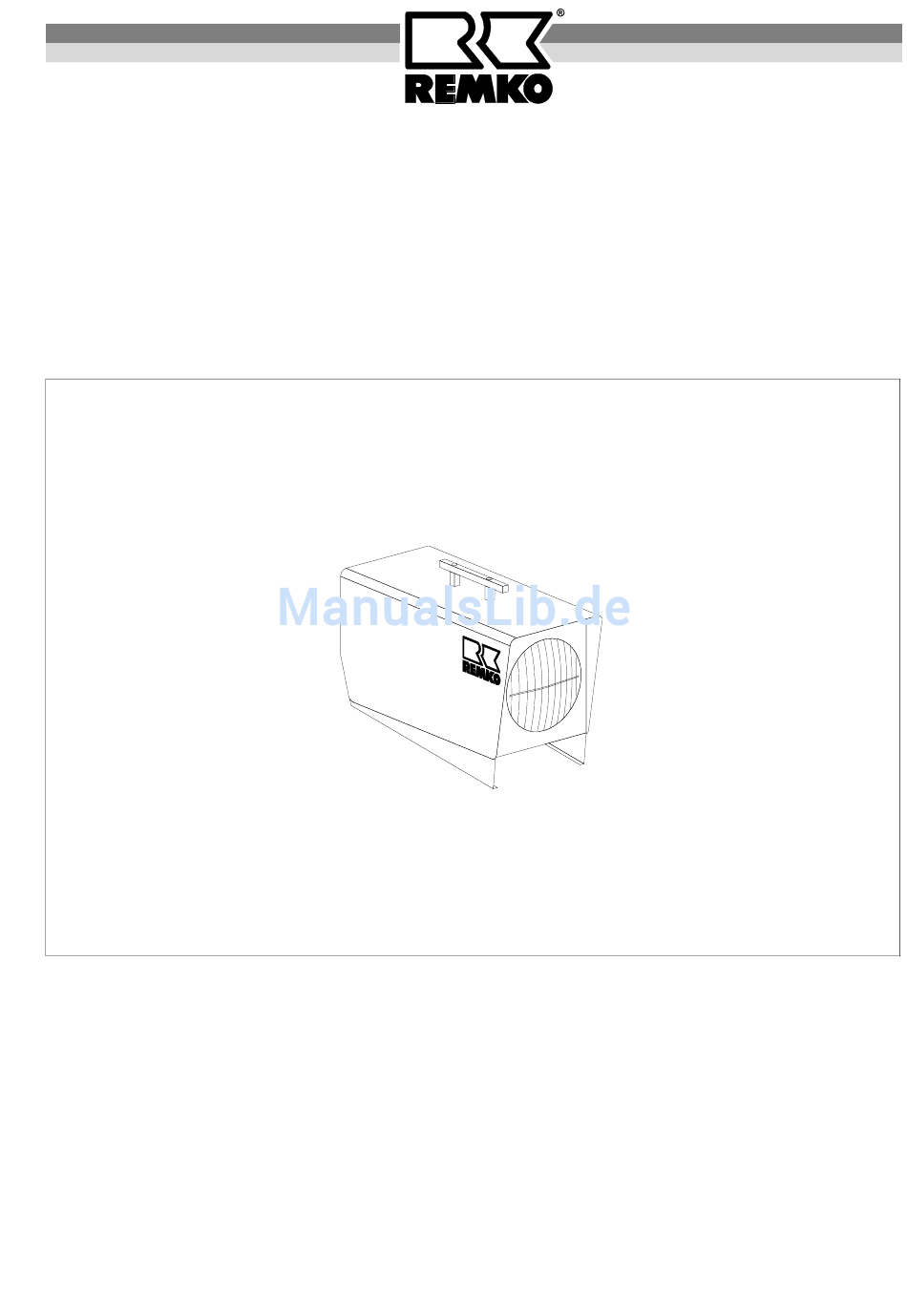

- Seite 1 REMKO ELT / ELT E Elektro - Heizautomaten Bedienung Technik Ersatzteile REMKO – alles bärenstark. Ausgabe D – P07...
-
Seite 3: Inhaltsverzeichnis
Betriebsanleitung Vor Inbetriebnahme / Verwendung des Gerätes ist diese Anleitung sorgfältig zu lesen! Bei nicht bestimmungsgemäßer Verwendung, Aufstellung, Wartung etc. oder eigenmächtigen Änderungen an der werkseitig gelieferten Geräte- ausführung erlischt jeglicher Gewährleistungsanspruch. Änderungen vorbehalten! Ortsveränderliche Elektro-Heizautomaten Inhalt Inhalt Seite Seite Sicherheitshinweise Gerätedarstellung ELT 3-2 / 3-2 E Gerätebeschreibung... -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Verwendungszweck ◊ Trocknen von Neubauten, Punktbeheizen von Ar- Beachten Sie unbedingt die folgenden Hinweise. beitsstellen im Freien oder in nicht feuergefährdeten ◊ Die mit der Bedienung der Geräte beauftragten Perso- Hallen und Fabrikationsräumen. nen haben die Geräte vor Arbeitsbeginn auf augen- ◊... -
Seite 5: Außerbetriebnahme
Außerbetriebnahme Schalterstellungen Betriebsschalter ELT 3-2 ELT 10-6 Heizen ELT 18-9 ELT 3-2 1. Schalten Sie den Betriebs- schalter in Stellung „0”. Lüften Betriebsschalter ELT 10-6 Lüften Wichtige Hinweise zur Nachkühlphase ELT 18-9 1. Heizstufe ◊ Beachten Sie, daß der Zuluftventilator bis zur end- 2. -
Seite 6: Störungsbeseitigung
3. Überprüfen Sie den Temperaturbegrenzer auf „Gewährleistungs-Karte” vollständig ausgefüllt an die Funktion bzw. das Kapillarrohr auf Beschädigungen REMKO GmbH & Co. KG zurückgesandt hat. 4. Kontrollieren Sie, ob der Thermostat- bzw. der Brückenstecker aufgesteckt sind 5. Stellen Sie beim Gerätebetrieb mit Thermostat das... -
Seite 7: Gerätedarstellung Elt 3-2 / 3-2 E
Gerätedarstellung ELT 3-2 / 3-2 E Ersatzteiliste ELT 3-2 / 3-2 E Bezeichnung EDV-Nr. Transportgriff 1101142 Außenmantel ELT 3-2 1103905 Außenmantel ELT 3-2 E (Inox) 1103940 Nachkühlthermostat 1104065 Temperaturbegrenzer 1101161 Innenmantel 1103907 Heizwiderstand 1103908 Heizwiderstand 1103909 Vorderwand 1103910 Ausblasschutzgitter 1103803 Bodenblech 1103911 Ventilatorflügel... -
Seite 8: Gerätedarstellung Elt 10-6 / 10-6 E
Gerätedarstellung ELT 10-6 / 10-6 E Ersatzteiliste ELT 10-6 / 10-6 E Bezeichnung EDV-Nr. Transportgriff 1101142 Außenmantel ELT 10-6 1107910 Außenmantel ELT 10-6 E (Inox) 1107909 Innenmantel 1103951 Ausblasschutzgitter 1103952 Vorderwand 1103953 Bodenblech 1107913 Stütze 1107914 Temperaturbegrenzer mit Fühler 1107960 Schutzschlauch 1107915 Ventilatorflügel... -
Seite 9: Gerätedarstellung Elt 18-9 / 18-9 E
Gerätedarstellung ELT 18-9 / 18-9 E Ersatzteiliste ELT 18-9 / 18-9 E Bezeichnung EDV-Nr. Transportgriff 1101142 Außenmantel ELT 18-9 1107920 Außenmantel ELT 18-9 E (Inox) 1107919 Dichtung für Ausblaskonus 1107954 Innenmantel mit Ausblaskonus 1107953 Ausblasschutzgitter 1101353 Vorderwand 1107921 Bodenblech 1107950 Temperaturbegrenzer mit Fühler 1107960 Stütze... -
Seite 10: Elektrisches Anschlußschema
Elektrisches Anschlußschema ELT 3-2 / 3-2 E ELT 10-6 / 10-6 E 1 ~ 50 Hz 230 3 N ~ 50 Hz 400/230 L1 L2 L3 N PE L2 L3 4 L1 HR = Hilfsrelais Anschlußklemmleiste Betriebsschalter HW = Heizwiderstand Ventilatormotor STB = Temperaturbegrenzer mit Fühler... -
Seite 11: Wartungs- Und Pflegeprotokoll
Wartungs- und Pflegeprotokoll Gerätetyp: ........ Gerätenummer: ........9 10 11 12 13 14 15 16 17 18 19 20 Gerät gereinigt – Außen – Gerät gereinigt – Innen – Schutzgitter gereinigt Ventilatorflügel gereinigt Sicherheitseinrichtungen überprüft Schutzvorrichtungen überprüft Gerät auf Beschädigungen überprüft Alle Befestigungsschrauben überprüft Probelauf Elektrische Sicherheitsüberprüfung... - Seite 12 REMKO GmbH & Co. KG Klima- und Wärmetechnik 32791 Lage Im Seelenkamp 12 • 32777 Lage Postfach 1827 • Telefon (0 52 32) 606-0 Telefax (0 52 32) 60 62 60 E-mail : info@remko.de Internet: www.remko.de...
