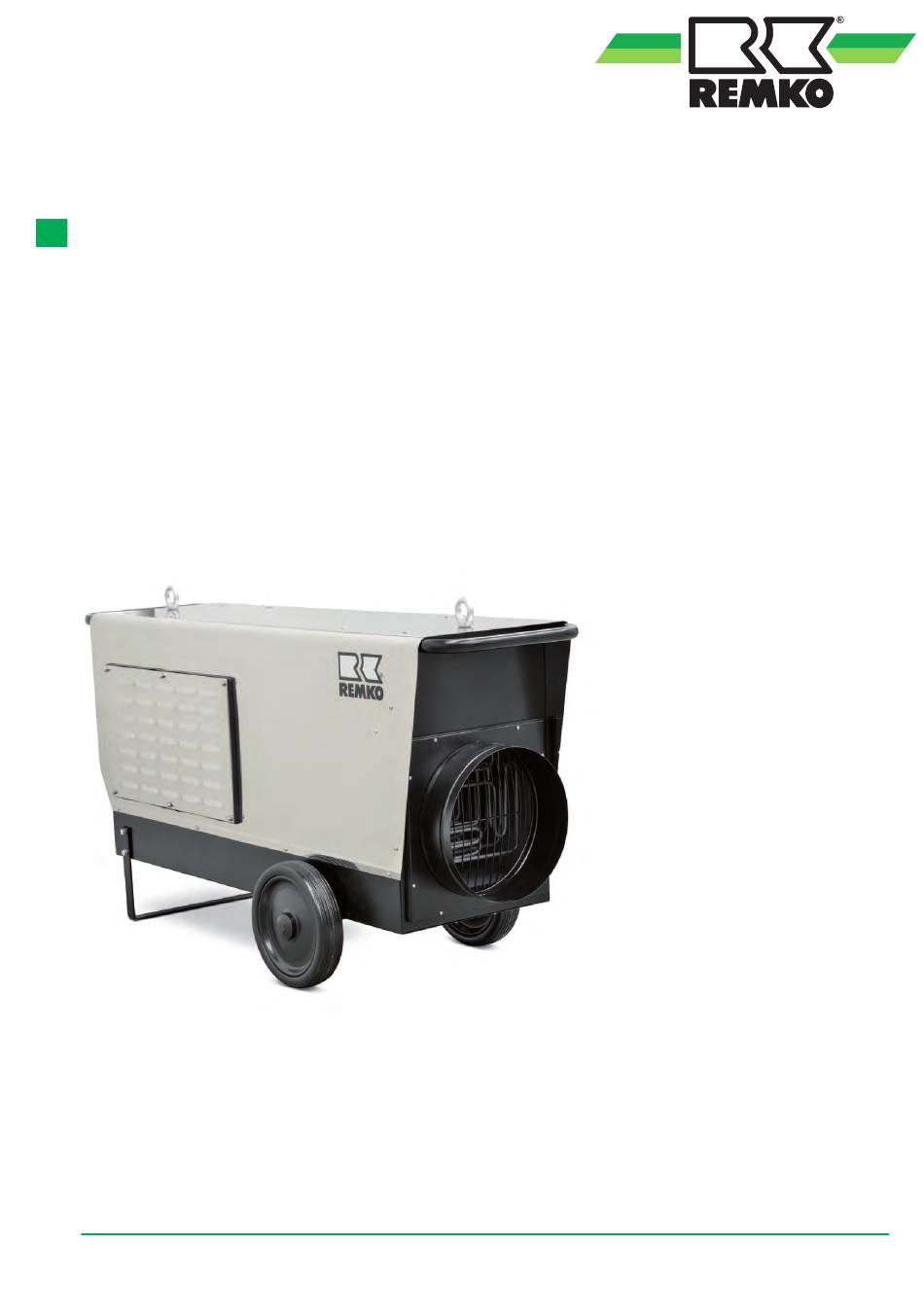

- Seite 1 Montage- und Betriebsanleitung REMKO Serie ELT Elektro-Heizautomat ELT 40 Dieses Produkt ist nur für gut isolierte Räume oder für den gelegentlichen Gebrauch geeignet. 0199-2018-10 Version 1, de_DE Vor Beginn aller Arbeiten Anleitung lesen!
- Seite 2 Vor Inbetriebnahme / Verwendung der Geräte ist diese Anlei- tung sorgfältig zu lesen! Diese Anleitung ist Bestandteil des Gerätes und muss immer in unmittelbarer Nähe des Aufstellungsortes, bzw. am Gerät aufbewahrt werden. Änderungen bleiben uns vorbehalten; für Irrtümer und Druckfehler keine Haftung! Montage- und Betriebsanleitung (Original)
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheits- und Anwenderhinweise....................4 1.1 Allgemeine Sicherheitshinweise...................... 4 1.2 Kennzeichnung von Hinweisen....................... 4 1.3 Personalqualifikation........................4 1.4 Gefahren bei Nichtbeachtung der Sicherheitshinweise..............5 1.5 Sicherheitsbewusstes Arbeiten....................... 5 1.6 Sicherheitshinweise für den Betreiber..................... 5 1.7 Sicherheitshinweise für Montage-, Wartungs- und Inspektionsarbeiten......... 5 1.8 Eigenmächtiger Umbau und Veränderungen.................. -
Seite 4: Sicherheits- Und Anwenderhinweise
REMKO Serie ELT Sicherheits- und Anwenderhinweise WARNUNG! Diese Kombination aus Symbol und Signalwort 1.1 Allgemeine Sicherheitshinweise weist auf eine möglicherweise gefährliche Situ- ation hin, die zum Tod oder zu schweren Verlet- Lesen Sie vor der ersten Inbetriebnahme des zungen führen kann, wenn sie nicht gemieden Gerätes oder deren Komponenten die Betriebsan-... -
Seite 5: Gefahren Bei Nichtbeachtung Der Sicherheitshinweise
1.4 Gefahren bei Nichtbeachtung Die Geräte dürfen nicht in der Nähe von Bade- wannen, Duschen, Schwimmbecken etc. der Sicherheitshinweise betrieben werden. Die Nichtbeachtung der Sicherheitshinweise kann Die Geräte dürfen nicht unmittelbar unter einer sowohl eine Gefährdung für Personen als auch für Wandsteckdose betrieben werden. -
Seite 6: Eigenmächtiger Umbau Und Veränderungen
Inbetriebnahme die dem Gerät beigefügte Die Geräte und Komponenten dürfen nicht in „Gewährleistungsurkunde” vollständig ausgefüllt Bereichen mit erhöhter Beschädigungsgefahr an die REMKO GmbH & Co. KG zurückgesandt betrieben werden. Die Mindestfreiräume sind hat. Die Gewährleistungsbedingungen sind in den einzuhalten. -
Seite 7: Umweltschutz Und Recycling
1.12 Umweltschutz und Recycling Entsorgung der Verpackung Alle Produkte werden für den Transport sorgfältig in umweltfreundlichen Materialien verpackt. Leisten Sie einen wertvollen Beitrag zur Abfallver- minderung und Erhaltung von Rohstoffen und ent- sorgen Sie das Verpackungsmaterial daher nur bei entsprechenden Sammelstellen. Entsorgung der Geräte und Komponenten Bei der Fertigung der Geräte und Komponenten werden ausschließlich recyclebare Materialien ver-... -
Seite 8: Technische Daten
REMKO Serie ELT Technische Daten 2.1 Gerätedaten Gerätetyp Symbol Einheit ELT 40 Nennwärmeleistung Mindestwärmeleistung Maximale kontinuierliche Wärmeleistung max,c Schaltbare Heizleistung 15/30/36 Luftleistung 4250 Temperaturerhöhung (r ) max. Spannungsversorgung V/Hz 400/3~/50 Nennstrom max. Leistungsaufnahme max. 37,5 Hilfsstromverbrauch bei Nennwärmeleistung 37,5 Hilfsstromverbrauch bei Mindestleistung... -
Seite 9: Aufbau Und Funktion
Aufbau und Funktion 3.1 Gerätebeschreibung Nach Abschalten der Geräte über den Betriebs- Die Geräte sind ortsveränderliche Elektro-Heizau- schalter oder durch den Raumthermostaten tomaten für den gewerblichen Einsatz. Die Geräte läuft der Zuluftventilator zur Abkühlung der werden ausschließlich mit elektrischer Energie Heizwiderstände eine gewisse Zeit nach und betrieben und sind für einen vollautomatischen, schaltet dann selbsttätig aus. -
Seite 10: Elektrischer Anschluss
REMKO Serie ELT Elektrischer Anschluss 4.1 Elektrisches Anschlussschema Abb. 1: Elektrisches Anschlussschema Steuersicherung 1 KX8: Zeitrelais Steuersicherung 2 Ventilatormotor Motorschutzschalter Raumtheromostatsteckdose Heizwiderstand Betriebsschalter Motorschütz 1 Nachkühlthermostat (NK) Motorschütz 2 Temperaturregler (TR) K3-K5: Schaltschütz Heizstufen Sicherheitstemperaturbegrenzer (STB) KX6: Phasenfolge-Relais 1 X3/..:... -
Seite 11: Inbetriebnahme Des Gerätes
Inbetriebnahme des Gerätes Der Elektroanschluss der Geräte muss nach Mit der Bedienung und Überwachung des Gerätes VDE 0100 § 55 an einen besonderen Speise- ist eine Person zu beauftragen, die über den ent- punkt mit Fehlerstromschutzschalter erfolgen. sprechenden Umgang mit dem Gerät ausreichend belehrt wurde. -
Seite 12: Außerbetriebnahme
REMKO Serie ELT Außerbetriebnahme Lüften In dieser Stellung läuft nur der Zuluftventilator. Schalten Sie den Betriebsschalter in Stellung Eine thermostatische Regelung und ein Heizbe- „0” (Aus) ). trieb sind nicht möglich. Der Zuluftventilator läuft zur Abkühlung der Schalten Sie den Betriebsschalter in die entspre- Geräte weiter und schaltet erst nach entspre-... -
Seite 13: Störungsbeseitigung Und Kundendienst
Störungsbeseitigung und Kundendienst GEFAHR! Vor allen Arbeiten an den Geräten muss der Netzstecker aus der Netzsteckdose gezogen werden. Reparaturen bzw. Änderungen an der Elektroin- stallation sowie der Zuleitung dürfen aus sicher- heitstechnischen Gründen ausschließlich durch autorisiertes Fachpersonal ausgeführt werden. Das Gerät wurde unter Einsatz modernster Ferti- gungsmethoden hergestellt und mehrfach auf seine einwandfreie Funktion geprüft. -
Seite 14: Pflege Und Wartung
REMKO Serie ELT Pflege und Wartung 8.1 Allgemeines Die Fühler der Sicherheitseinrichtungen stets staub- und schmutzfrei halten Die regelmäßige Pflege und Beachtung einiger Fühler und Kapillarrohr des Temperaturbegren- Grundvoraussetzungen gewährleisten einen stö- zers beim Aus- bzw. Einbau des Ausblas- rungsfreiem Betrieb und eine lange Lebensdauer schutzgitters nicht beschädigen... -
Seite 15: Wartungsprotokoll
8.2 Wartungsprotokoll Gerätetyp: Gerätenummer: -------------------------------- --------------------------------------- Gerät gereinigt – Außen – Gerät gereinigt – Innen – Ventilatorflügel gereinigt Brennkammer gereinigt Wärmetauscher gereinigt Rauchgasbremsen ersetzt Dichtung Revisionsdeckel ersetzt Brennstofffiltereinsatz ersetzt Sicherheitseinrichtungen geprüft Schutzvorrichtungen geprüft Gerät auf Beschädigungen geprüft Elektrische Sicherheitsüberprüfung Brennerwartung *) Probelauf Bemerkungen: .............................. -
Seite 16: Gerätedarstellung Und Ersatzteilliste
REMKO Serie ELT Gerätedarstellung und Ersatzteilliste 9.1 Gerätedarstellung Abb. 5: Gerätedarstellung Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten. -
Seite 17: Ersatzteilliste
9.2 Ersatzteilliste Bezeichnung ELT 40 Außenmantel 1107971 Kranöse 1102554 Transportgriff 1107972 Vorderwand 1107973 Ausblasstutzen 1107974 Heizwiderstand 1107975 Achse 1107976 Rad 260/60-240 1101621 Sicherungsring 20 mm 1101622 Radkappe 1101623 Gerätesockel 1107977 Stütze, hinten 1107978 Motor 1108611 Keilriemenscheibe, Ventilator 1102795 Spannbuchse, Ventilator 1102795 Keilriemen 1102698... - Seite 18 REMKO Serie ELT Bezeichnung ELT 40 Motorschutzschalter 1107890 Schaltschütz 1107966 Zeitrelais 1107891 Klemmenleiste 1107892 Temperaturbegrenzer mit Fühler 1107960 Phasenfolgerelais Montageplatte 1107894 Ansaugschutzgitter, seitlich 1107895 Mittelwand 1107896 Innenmantel 1107897 Halteklammer für STB-Fühler 1101395 Nachkühlthermostat 1104065 Bei Ersatzteilbestellungen neben der EDV-Nr. bitte immer auch die Geräte-Nr. und Geräte-Typ (s. Typen-...
-
Seite 19: Index
Index Hinweise für den Betreiber ....5 Hinweise für Inspektionsarbeiten ..5 Geräteentsorgung ......7 Hinweise für Montagearbeiten . - Seite 20 Lieferant: REMKO, ein Partner, der Probleme lösen hilft. Der Vertrieb REMKO leistet sich nicht nur ein gut ausgebautes Vertriebsnetz im In- und Ausland, sondern auch ungewöhnlich hochqualifizierte Fachleute für den Vertrieb.
