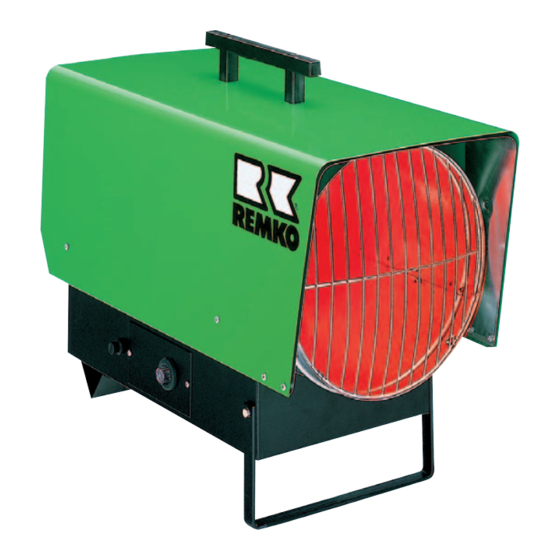

REMKO PGT-Serie Bedienungs- Und Installationsanleitung
Propangas-automaten
Vorschau ausblenden
Andere Handbücher für PGT-Serie:
- Bedienungs- und installationsanleitung (24 Seiten)
Verwandte Anleitungen für REMKO PGT-Serie
Inhaltszusammenfassung für REMKO PGT-Serie

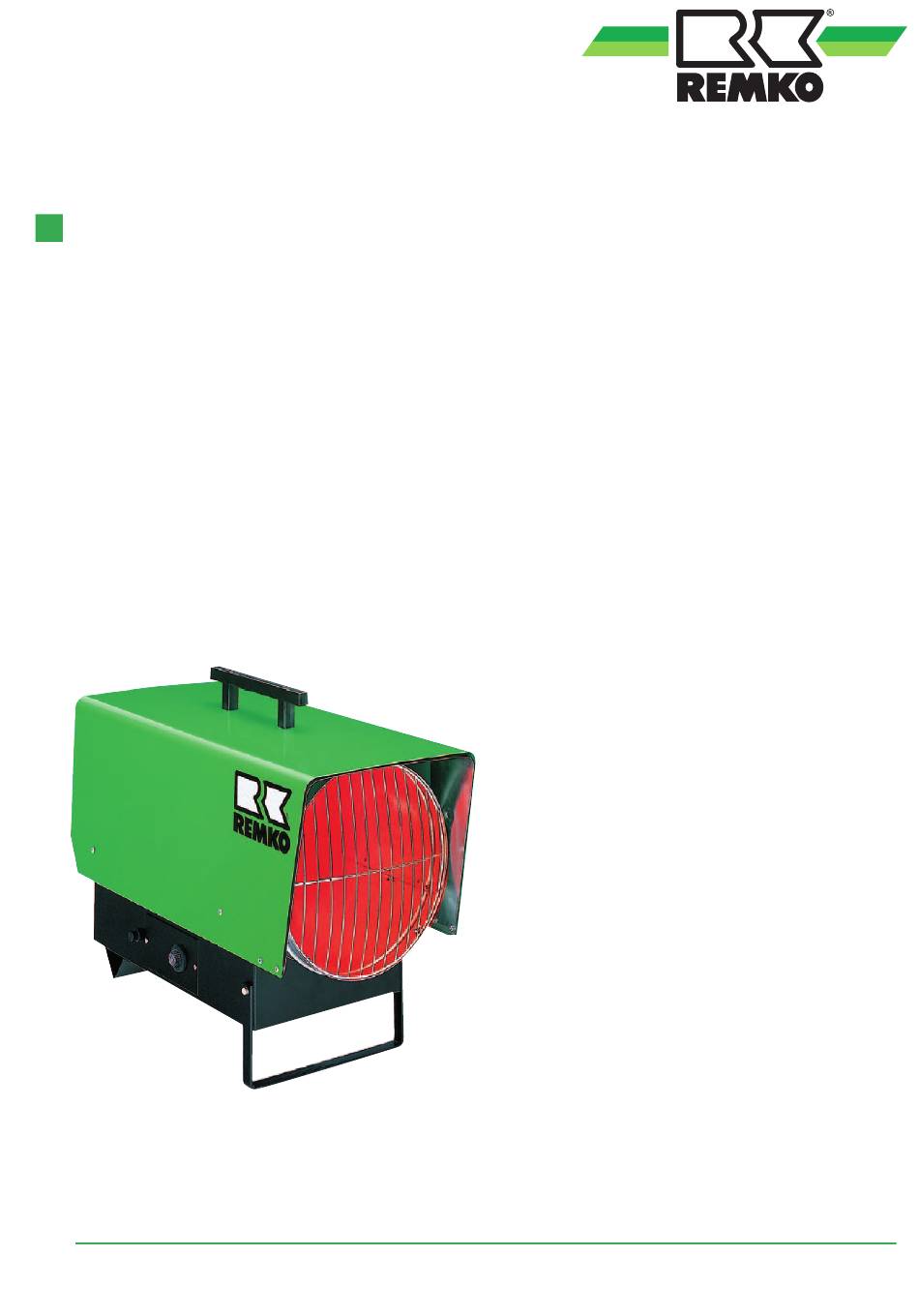

- Seite 1 Bedienungs- und Installationsanleitung REMKO Serie PGT (E) Propangas-Heizautomaten PGT (E) 30, PGT (E) 60, PGT (E) 100 Dieses Produkt eignet sich nicht als Hauptheizgerät. Version D - Q09 Vor Beginn aller Arbeiten Anleitung lesen!
-
Seite 3: Inhaltsverzeichnis
Inhalt Sicherheitshinweise Bestimmungsgemäße Verwendung Kundendienst und Gewährleistung Umweltschutz und Recycling Gerätebeschreibung Aufstellvorschriften Gasanschluss 8-10 Inbetriebnahme 10-12 Außerbetriebnahme Pflege und Wartung 12-13 Störungsbeseitigung 14-16 Elektrisches Anschlussschema PGT 30 (E)/60 (E) Elektrisches Anschlussschema PGT 100 (E) Gerätedarstellung PGT 30 (E) Ersatzteilliste PGT 30 (E) Gerätedarstellung PGT 60 (E) Ersatzteilliste PGT 60 (E) Gerätedarstellung PGT 100 (E) -
Seite 4: Sicherheitshinweise
REMKO Serie PGT (E) Sicherheitshinweise Beim Einsatz der Geräte sind grundsätzlich immer die jeweiligen örtlichen Bau– und Brandschutzvorschriften sowie die Vorschriften der Berufsgenossenschaften zu beachten Die Geräte wurden vor ihrer Aus- Die Geräte müssen so aufge- Niemals fremde Gegenstände in ■... -
Seite 5: Bestimmungsgemäße Verwendung
Transport sorgfältig verpackt und Nach DIN EN 1596 lautet die vollständig ausgefüllt an die in einer stabilen Transportverpa- Gerätedefinition „nicht für den REMKO GmbH & Co. KG ckung aus Karton und Styropor Hausgebrauch bestimmte Warm- zurückgesandt hat. geliefert. lufterzeuger ohne Wärmetauscher Die Verpackungsmaterialien sind mit erzwungener Konvektion“. -
Seite 6: Gerätebeschreibung
REMKO Serie PGT (E) Gerätebeschreibung Die Geräte sind transportable mit Funktionsablauf Die manuelle Entriegelung (Reset) Flüssiggas direkt befeuerte Warm- des STB kann erst nach Abkühlung der Geräte erfolgen. lufterzeuger (WLE) ohne Wärme- Durch Schalten des Betriebsschal- tauscher. ters in Stellung „I” wird der Zuluft- ACHTUNG Die Geräte arbeiten ohne Abgas-... -
Seite 7: Aufstellvorschriften
Aufstellvorschriften ACHTUNG Für den Einsatz der Geräte gelten Die Zufuhr der zur einwand- ■ freien Verbrennung notwen- grundsätzlich die Sicherheitsrichtli- Bei Verwendung in öffent- digen Frischluft muss sicherge- nien der Berufsgenossenschaften, lichen Gebäuden sind die stellt werden. Sinnvoll ist die die jeweiligen Landesbauord- nationalen Bestimmungen zu Frischluftzufuhr durch Fenster... -
Seite 8: Gasanschluss
REMKO Serie PGT (E) Gasanschluss Der Gasanschluss / Gerätebetrieb Für die Gasversorgung sind alle ■ ACHTUNG darf nur unter Zugrundelegung der gängigen Gasflaschen-Größen Vor allen Arbeiten an der Gas- Unfallverhütungsvorschrift DGUV zulässig. Jedoch wird eine versorgung und bei einem Aus- 79 „Verwendung von Flüssiggas“,... -
Seite 9: Montagehinweis
Anschluss der Gasversorgung Montagehinweis Vereiste Gasflaschen 1. Druckregler an Durch nicht ausreichend dimen- Bei der Montage bzw. Demontage die Gasflasche des Gasschlauches muss, unter sionierte Gasversorgungsanlagen bzw. Gasversor- Beachtung des Linksgewindes, mit besteht die Gefahr der Vereisung gungsanlage einem Gabelschlüssel SW 17, am der Druckgasbehälter. -
Seite 10: Inbetriebnahme
REMKO Serie PGT (E) Inbetriebnahme Tankgasanlagen Die Geräte sind vor der Inbetrieb- Verbinden der Geräte mit der nahme auf augenfällige Mängel an Stromversorgung Beim Anschluss der Geräte an den Bedienungs- und Sicherheits- Tankgasanlagen ist in Abhängigkeit einrichtungen sowie auf ordnungs- 1. - Seite 11 Heizen ohne Raumthermostat Einstellung und Regulierung Heizen mit Raumthermostat der Heizleistung (Zubehör) Die Geräte arbeiten im Dauer betrieb ohne Raumtemperatur- Die gewünschte bzw. benötigte Die Geräte arbeiten vollautoma- regelung. Heizleistung kann stufenlos an tisch und abhängig von der Raum- der „Power-Regulation” einge- temperatur.
-
Seite 12: Außerbetriebnahme
REMKO Serie PGT (E) Außerbetriebnahme Pflege und Wartung Lüften 1. Absperventil(e) der Gasversor- HINWEIS gungsanlage schließen und die Die regelmäßige Pflege und In dieser Betriebsart läuft der Zu- Gasflamme ausbrennen lassen. Wartung, spätestens nach je- luftventilator im Dauerbetrieb. der Heizperiode ist die Grund- Die Geräte können zur Luftum-... - Seite 13 14. Zünd- und Ionisationselektrode Ansaug- und Ausblasgitter Ausbau und Reinigung des ■ gemäß Skizze justieren und die regelmäßig auf Verschmutzung Gasbrenners Klemmschraube 4 der Elektro- kontrollieren 1. Gaszufuhr zum Gerät schließen denhalterung festziehen. und den Netzstecker aus der Die Spitze der Ionisationselek- Schläuche und Dichtungen ■...
-
Seite 14: Störungsbeseitigung
REMKO Serie PGT (E) Störungsbeseitigung Störungen: Ursache: Gerät läuft nicht an. 1 – 2 – 3 – 4 – 5 – 7 – 10 – 13 – 17 – 18 Gerät schaltet während des Betriebs aus. 2 – 6 – 7 – 8 – 9 – 10 – 13 – 14 – 17 (Störlampe im Brennerautomat leuchtet) - Seite 15 Feuerungsautomat - LME41 Der Entriegelungstaster ist das Die mehrfarbige Signalleuchte im Während der Inbetriebsetzung zentrale Bedienelement für Entriegelungstaster ist das zentrale erfolgt Anzeige gemäß folgender Entriegelung sowie Aktivierung / Anzeigeelement für visuelle Dia- Tabelle: Deaktivierung der Diagnose. gnose sowie Interface-Diagnose. Farbcodetabelle der mehrfarbigen Signalleuchte Zustand Farbcode...
- Seite 16 REMKO Serie PGT (E) Störursachendiagnose Nach einer nicht veränderbaren Störab- Durch nochmalige Betätigung des durch erneutes Betätigen des Entriege- schaltung leuchtet die rote Signalleuchte. Entriegelungstasters >3 Sekunden wird lungstasters von >3 Sekunden wieder In diesem Zustand kann durch Betätigen die Interface-Diagnose aktiviert. Wurde ausgeschaltet werden.
-
Seite 17: Elektrisches Anschlussschema Pgt 30 (E)/60 (E)
Elektrisches Anschlussschema PGT 30 (E) / PGT 60 (E) 11 12 31 32 PGT 30/60-R07 Legende: = Ionisationselektrode = Klemmleiste = Ventilatormotor = Magnetventil = Relaissockel = Thermostatsteckdose = Betriebsschalter STB = Sicherheitstemperaturbegrenzer = Zündelektrode = Zündtrafo Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten. -
Seite 18: Elektrisches Anschlussschema Pgt 100 (E)
REMKO Serie PGT (E) PGT 100 (E) 10 11 12 31 32 PGT 100-R07 Legende: = Hilfsrelais = Ionisationselektrode = Klemmleiste = Ventilatormotor = Magnetventil = Nachkühlthermostat = Relaissockel = Thermostatsteckdose STB = Sicherheitstemperaturbegrenzer = Betriebsschalter = Zündelektrode = Zündtrafo... -
Seite 19: Gerätedarstellung Pgt 30 (E)
Gerätedarstellung PGT 30 (E) Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten. -
Seite 20: Ersatzteilliste Pgt 30 (E)
REMKO Serie PGT (E) Ersatzteilliste PGT 30 (E) Nr. Bezeichnung EDV-Nr. Nr. Bezeichnung EDV-Nr. 1 Transportgriff 1101142 27 Stellknopf kpl. 1101192 2 Außenmantel 1121184 28 Brückenstecker 1101019 2a Außenmantel (Edelstahl) 1121185 29 Thermostatsteckdose 1101018 3 Brennkammer 1121186 30 Betriebsschalter 1101188... -
Seite 21: Gerätedarstellung Pgt 60 (E)
Gerätedarstellung PGT 60 (E) Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten. -
Seite 22: Ersatzteilliste Pgt 60 (E)
REMKO Serie PGT (E) Ersatzteilliste PGT 60 (E) Nr. Bezeichnung EDV-Nr. Nr. Bezeichnung EDV-Nr. 1 Transportgriff 1101142 32 Thermostatsteckdose 1101018 2 Außenmantel 1101420 33 Brückenstecker 1101019 2a Außenmantel (Edelstahl) 1101461 34 Gasanschlussnippel 1101134 3 Isolation 1101421 35 Stellknopf kpl. 1101192... -
Seite 23: Gerätedarstellung Pgt 100 (E)
Gerätedarstellung PGT 100 (E) 11 a/b Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten. -
Seite 24: Ersatzteilliste Pgt 100 (E)
REMKO Serie PGT (E) Ersatzteilliste PGT 100 (E) Nr. Bezeichnung EDV-Nr. Nr. Bezeichnung EDV-Nr. 1 Transportgriff 1101680 36 Stellknopf kpl. 1101192 2 Außenmantel 1101681 37 Gasanschlussnippel 1101134 2a Außenmantel (Edelstahl) 1101462 38 Befestigungsklammer 1102906 3 Isolation 1101682 39 Gasregulierung 1101692 4 Schutztülle... -
Seite 25: Wartungsprotokoll
✍ Wartungsprotokoll Gerätetyp: ........Gerätenummer: ........10 11 12 13 14 15 16 17 18 19 20 Gerät gereinigt – Außen – Gerät gereinigt – Innen – Ventilatorflügel gereinigt Brennkammer gereinigt Gasbrenner gereinigt Zündelektrode justiert Gasschlauch auf Beschädig. geprüft Gasführende Teile auf Dichtigkeit gepr. Sicherheitseinrichtungen geprüft Schutzvorrichtungen geprüft Gerät auf Beschädigungen geprüft... -
Seite 26: Technische Daten
REMKO Serie PGT (E) Technische Daten Baureihe PGT 30 (E) PGT 60 (E) PGT 100 (E) Nennwärmebelastung max 26,00 55,00 100,00 Nennwärmeleistung 26,00 55,00 100,00 Mindestwärmeleistung 10,00 25,00 50,00 Luftvolumenstrom 1310 3260 Brennstoff Flüssiggas Brennstoff / Gasart Kat I Energieeffizienzklasse Geräte-Anschlussdruck... - Seite 27 Technische Daten des Brennerautomaten Betriebsspannung 230 V (-15 % + 10 %) Frequenz 50 Hz (40 - 60 Hz) Sicherheitszeit 5 Sekunden Wartezeit nach Störabschaltung ca. 60 Sekunden Zulässige Umgebungstemperatur – 20° C ... + 60 °C mind. erforderlicher Ionisationsstrom 5 μA Empfindlichkeit (Ionisationsstrom) 1 μA...
-
