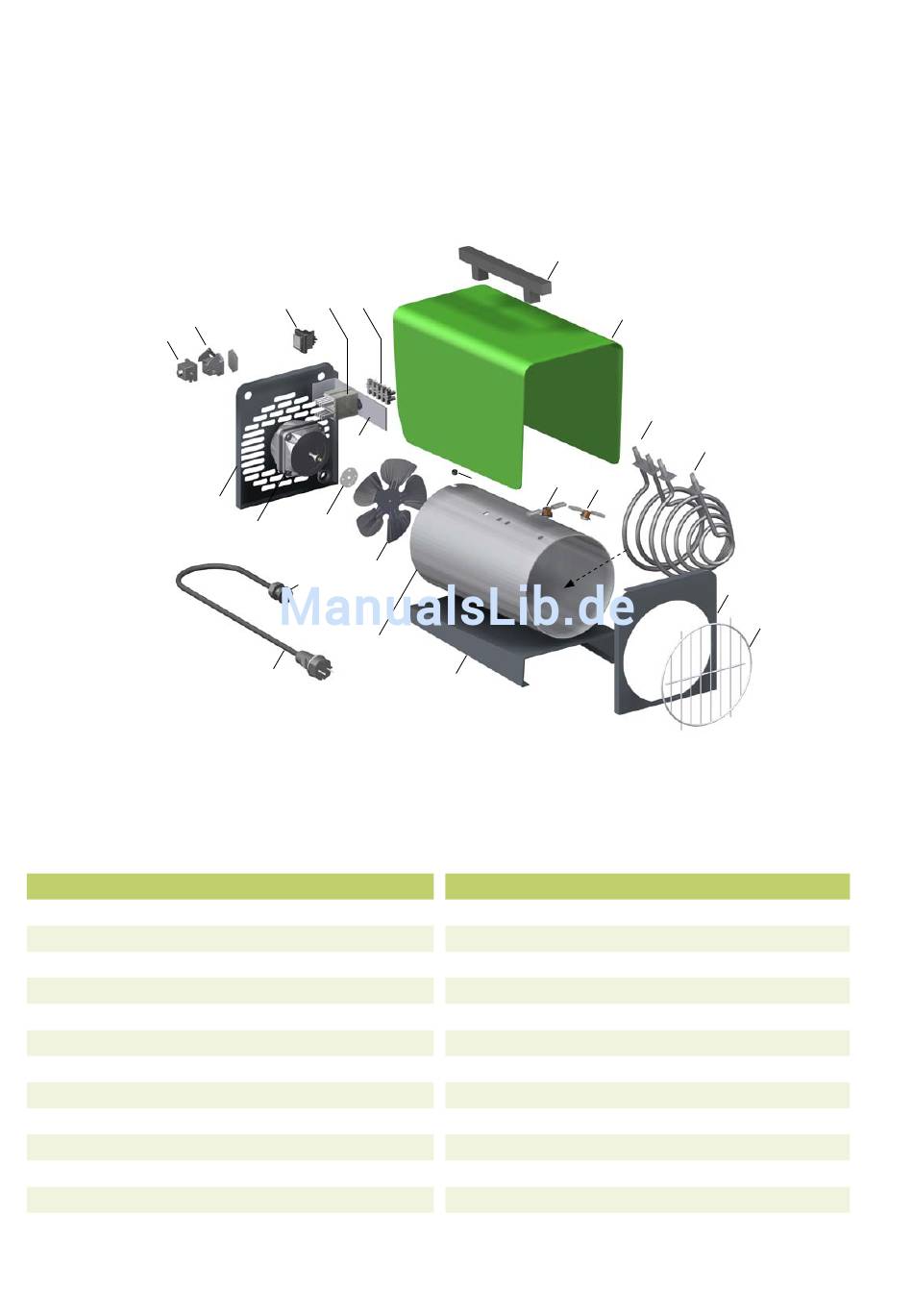

Gerätedarstellung ELT 3-2 (E)
18
17
Ersatzteilliste
Nr. Bezeichnung
1 Transportgriff
2 Außenmantel ELT 3-2
2a Außenmantel ELT 3-2 E
3 Nachkühlthermostat
4 Temperaturbegrenzer
5 Innenmantel
6 Heizwiderstand
7 Heizwiderstand
8 Vorderwand
9 Ausblasschutzgitter
10 Bodenblech
11 Ventilatorflügel
12 Mitnehmerkupplung
Bei Ersatzteilbestellungen neben der EDV-Nr. bitte auch immer die Geräte-Nr. und Geräte-Typ (s. Typenschild) angeben!
Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten.
10
19 20 21
23
14
12
13
16 11
5
15
EDV-Nr.
1101142
1103905
1103940
1104065
1101161
1103907
1103908
1103909
1103910
1103803
1103911
1103902
1108455
1
3
4
24
10
Nr. Bezeichnung
13 Ventilatormotor
14 Rückwand
15 Netzkabel mit Stecker
16 Zugentlastung
17 Brückenstecker
18 Thermostatsteckdose kpl.
19 Betriebsschalter kpl.
20 Schaltschütz
21 Klemmleiste
23 Montageplatte
24 Schutztülle klein
xx Thermostatstecker
xx = ohne Abbildung
2
6
7
8
9
EDV-Nr.
1103820
1103913
1103901
1101267
1101019
1101018
1101188
1108038
1101366
1101067
1101304
1101020
