REMKO Serie EM
4

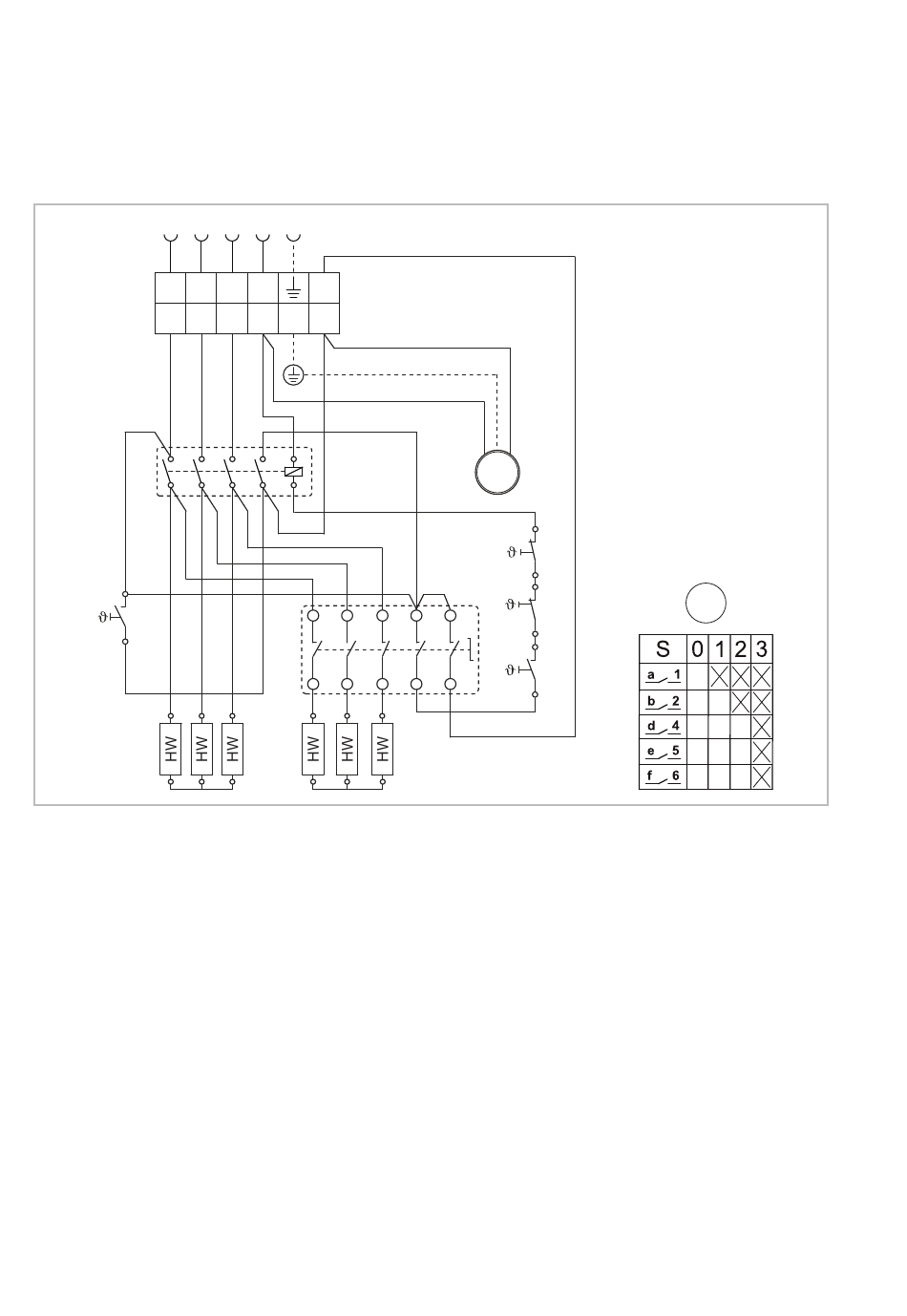

Elektrisches Anschlussschema

Anschluss EM 6000, EM 10000
400V/3~N/50Hz
L1 L2 L3 N
KL
1 2
1
K1
2
NK
HW
1-3
Abb. 1: Elektrisches Anschlussschema
A: Schaltspiegel für Betriebsschalter [S]
HW: Heizwiderstand
HW1-3: Heizwiderstände 1. Stufe
HW4-6: Heizwiderstände 2. Stufe
KL: Anschlussklemmleiste
K1: Schaltschütz
Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten.
10
6
3 4 5 6
3 5 13 A2
14
4 6
A1
f e
6 5
M
1~
TB
STB
d b a
S
RT
4 2 1
06.2018
HW
4-6
M: Ventilatormotor
NK: Nachkühlthermostat
RT: Raumthermostat
S: Betriebsschalter
STB: Temperaturbegrenzer
TB: Temperaturbegrenzer
A
