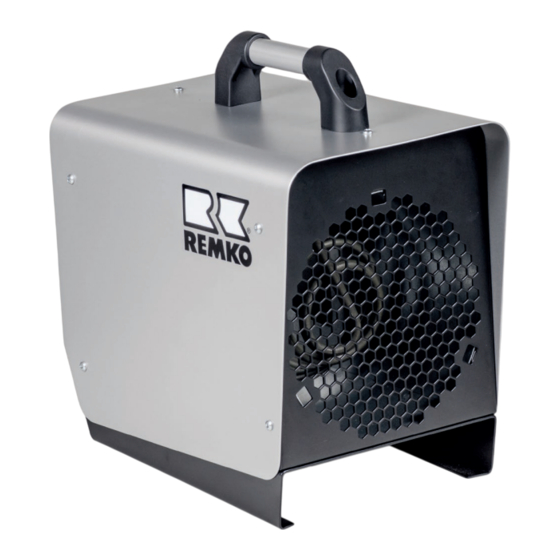

- Seite 1 Bedienungs- und Installationsanleitung REMKO Serie EM Elektro-Heizautomaten EM 2000, EM 3000 Dieses Produkt ist nur für gut isolierte Räume oder für den gelegentlichen Gebrauch geeignet. 0312-2022-07 Version 1, de_DE Vor Beginn aller Arbeiten Anleitung lesen!
- Seite 2 Vor Inbetriebnahme / Verwendung der Geräte ist diese Anlei- tung sorgfältig zu lesen! Diese Anleitung ist Bestandteil des Gerätes und muss immer in unmittelbarer Nähe des Aufstellungsortes, bzw. am Gerät aufbewahrt werden. Änderungen bleiben uns vorbehalten; für Irrtümer und Druckfehler keine Haftung! Originaldokument...
-
Seite 3: Inhaltsverzeichnis
Störungsbeseitigung und Kundendienst..................14 Pflege und Wartung..........................15 8.1 Allgemeines........................... 15 8.2 Wartungsprotokoll......................... 16 Gerätedarstellung und Ersatzteillisten..................... 17 9.1 Gerätedarstellung EM 2000......................17 9.2 Ersatzteilliste EM 2000........................18 9.3 Gerätedarstellung EM 3000......................19 9.4 Ersatzteilliste EM 3000........................20 Index..............................21... -
Seite 4: Sicherheits- Und Anwenderhinweise
REMKO Serie EM Sicherheits- und Anwenderhinweise WARNUNG! Diese Kombination aus Symbol und Signalwort 1.1 Allgemeine Sicherheitshinweise weist auf eine möglicherweise gefährliche Situ- ation hin, die zum Tod oder zu schweren Verlet- Lesen Sie vor der ersten Inbetriebnahme des zungen führen kann, wenn sie nicht gemieden Gerätes oder seinen Komponenten die Betriebsan-... -
Seite 5: Sicherheitsbewusstes Arbeiten
1.5 Sicherheitsbewusstes Arbeiten Die Geräte dürfen während des Betriebes nicht abgedeckt werden. Die in dieser Anleitung aufgeführten Sicherheits- Ein freier Luftansaug und Luftausblas muss hinweise, die bestehenden nationalen Vorschriften immer gewährleistet sein. zur Unfallverhütung sowie eventuelle interne Die Geräte dürfen nicht in der Nähe von Bade- Arbeits-, Betriebs- und Sicherheitsvorschriften des wannen, Duschen, Schwimmbecken etc. -
Seite 6: Eigenmächtiger Umbau Und Veränderungen
Die Mindestfreiräume sind kauf und Inbetriebnahme die dem Gerät beigefügte einzuhalten. „Gewährleistungsurkunde” vollständig ausgefüllt an die REMKO GmbH & Co. KG zurückgesandt Die Geräte und Komponenten erfordern einen hat. Die Gewährleistungsbedingungen sind in den ausreichenden Sicherheitsabstand zu entzünd- „Allgemeinen Geschäfts- und Lieferbedingungen“... -
Seite 7: Umweltschutz Und Recycling
1.12 Umweltschutz und Recycling Entsorgung der Verpackung Alle Produkte werden für den Transport sorgfältig in umweltfreundlichen Materialien verpackt. Leisten Sie einen wertvollen Beitrag zur Abfallver- minderung und Erhaltung von Rohstoffen und ent- sorgen Sie das Verpackungsmaterial daher nur bei entsprechenden Sammelstellen. Entsorgung der Geräte und Komponenten Bei der Fertigung der Geräte und Komponenten werden ausschließlich recyclebare Materialien ver-... -
Seite 8: Technische Daten
REMKO Serie EM Technische Daten Gerätedaten Gerätetyp Symbol Einheit EM 2000 EM 3000 Nennwärmeleistung Mindestwärmeleistung Maximale kontinuierliche Wärmeleistung max,c Schaltbare Heizleistung 2,2/3,2 Luftlvolumenstrom max. Spannungsversorgung V/Ph/Hz 230/1~/50 Nennstromaufnahme max. 13,9 Hilfsstromverbrauch bei Nennwärmeleistung 2,050 3,250 bei Mindestleistung 2,250 im Bereitschaftszustand 0,000 Absicherung (bauseits, träge) -
Seite 9: Gerätebeschreibung
Einsatz kon- EM 2000: Heizen (I) / AUS (0) / Lüften (II) zipiert. EM 3000: Heizen 2,2 kW (I) / AUS (0) / Die Geräte sind mit speziell gekapselten elektri- Heizen 3,2 kW (II) schen Heizwiderständen, geräusch- und wartungs- armen Axialventilator, Sicherheits- und Nachkühl-... -
Seite 10: Elektrisches Anschlussschema
REMKO Serie EM Elektrisches Anschlussschema Anschluss EM 2000 Abb. 1: Elektrisches Anschlussschema HR: Hilfsrelais NK: Nachkühlthermostat HW: Heizwiderstand RT: Raumthermostat KL: Anschlussklemmleiste Betriebsschalter Ventilatormotor TB: Temperaturbegrenzer Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten. - Seite 11 Anschluss EM 3000 Abb. 2: Elektrisches Anschlussschema HR: Hilfsrelais NK: Nachkühlthermostat HW: Heizwiderstand RT: Raumthermostat KL: Anschlussklemmleiste Betriebsschalter Ventilatormotor TB: Temperaturbegrenzer Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten.
-
Seite 12: Inbetriebnahme Des Gerätes
„I“ Heizen schalten. Den Netzstecker des Gerätes mit einer ord- nungsgemäß installierten Netzsteckdose ver- binden. EM 3000: Den Betriebsschalter in die gwünschte Position schalten WARNUNG! Der Elektroanschluss der Geräte muss nach VDE 0100 § 55 an einen besonderen Speise- punkt mit Fehlerstromschutzschalter erfolgen. -
Seite 13: Außerbetriebnahme
Lüften schalten. autorisiertes Fachpersonal ausgeführt werden. Schalten Sie den Betriebsschalter in Stellung "0" (Aus). Die Geräte des Typs EM 3000 verfügen Der Zuluftventilator läuft zur Abkühlung der über keine separate Lüftungsfunktion Geräte weiter und schaltet erst nach entspre- chender Abkühlung ab. Der Ventilator kann bis zum endgültigen Abschalten mehrmals... -
Seite 14: Störungsbeseitigung Und Kundendienst
REMKO Serie EM Störungsbeseitigung und Kundendienst GEFAHR! Vor allen Arbeiten an den Geräten muss der Netzstecker aus der Netzsteckdose gezogen werden. Reparaturen bzw. Änderungen an der Elektroin- stallation sowie der Zuleitung dürfen aus sicher- heitstechnischen Gründen ausschließlich durch autorisiertes Fachpersonal ausgeführt werden. -
Seite 15: Pflege Und Wartung
Pflege und Wartung 8.1 Allgemeines Die Geräte nur trocken oder mit einem ange- feuchteten Tuch reinigen Die regelmäßige Pflege und Beachtung einiger Keinen direkten Wasserstrahl einsetzen. z.B. Grundvoraussetzungen gewährleisten einen stö- Hochdruckreiniger usw. rungsfreiem Betrieb und eine lange Lebensdauer Keine scharfen oder lösungsmittelhaltige Reini- des Gerätes. -
Seite 16: Wartungsprotokoll
REMKO Serie EM 8.2 Wartungsprotokoll Gerätetyp: Gerätenummer: -------------------------------- --------------------------------------- Gerät gereinigt – Außen – Gerät gereinigt – Innen – Ventilatorflügel gereinigt Schutzgitter gereinigt Sicherheitseinrichtungen geprüft Schutzvorrichtungen geprüft Gerät auf Beschädigungen geprüft Alle Befestigungsschrauben über- prüft Elektrische Sicherheitsüberprüfung Probelauf Bemerkungen: .............................. -
Seite 17: Gerätedarstellung Und Ersatzteillisten
Gerätedarstellung und Ersatzteillisten 9.1 Gerätedarstellung EM 2000 Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten. -
Seite 18: Ersatzteilliste Em 2000
REMKO Serie EM 9.2 Ersatzteilliste EM 2000 Bezeichnung EDV-Nr. Transportgriff 1111970 Außenmantel 1111971 Nachkühlthermostat 1104065 Temperaturbegrenzer 1101161 Innenmantel 1103931 Heizwiderstand 1111972 Vorderwand 1101063 Bodenblech 1103932 Ventilatorflügel 1103819 Mitnehmerkupplung 1103912 Ventilatormotor 1103820 Rückwand 1103915 Netzanschlusskabel mit Stecker 1101320 Zugentlastung 1103904 Raumthermostat kpl. -
Seite 19: Gerätedarstellung Em 3000
9.3 Gerätedarstellung EM 3000 Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten. -
Seite 20: Ersatzteilliste Em 3000
REMKO Serie EM 9.4 Ersatzteilliste EM 3000 Bezeichnung EDV-Nr. Transportgriff 1111970 Außenmantel 1103941 Nachkühlthermostat 1104065 Temperaturbegrenzer 1101161 Innenmantel 1103907 Heizwiderstand 1,0 kW 1103908 Heizwiderstand 2,2 kW 1103908 Vorderwand 1103910 Ausblasschutzgitter 1103803 Bodenblech 1103911 Ventilatorflügel 1103902 Mitnehmerkupplung 1108455 Ventilatormotor 1103820 Rückwand... -
Seite 21: Index
Hinweise für den Betreiber ....5 EM 3000 ......11 Hinweise für Inspektionsarbeiten . - Seite 22 REMKO Serie EM...
-
