REMKO HTL 80/170

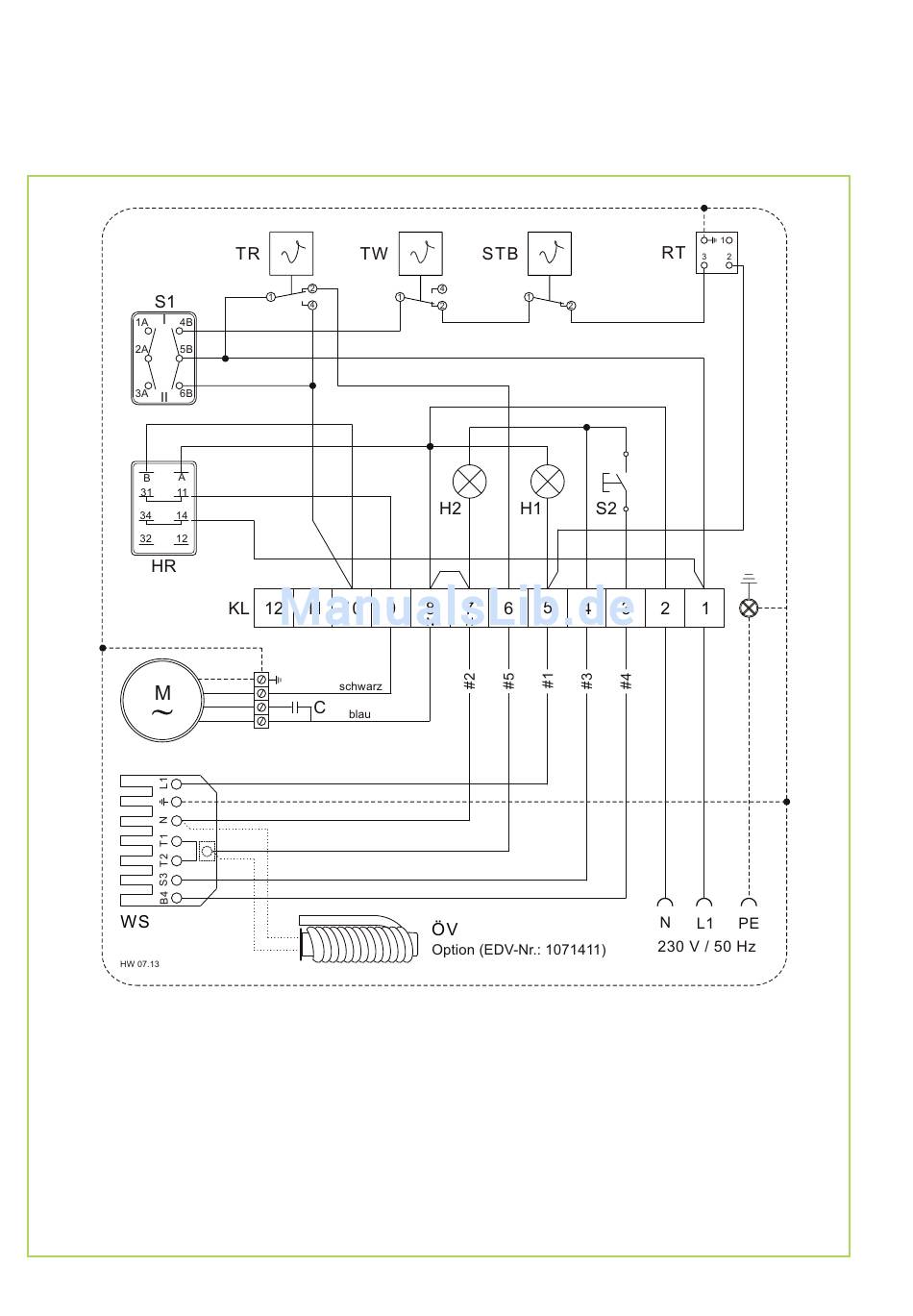

Elektrisches Anschlussschema HTL 80
Legende:
C = Kondensator
H1 = Betriebsleuchte -grün-
H2 = externe Brennerstörleuchte -rot-
HR = Hilfsrelais
KL = Klemmleiste
M = B3 Ventilatormotor
ÖV = Multiflex-Ölvorwärmung (Option)
Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten.
18
RT = Theromostatsteckdose
S1 = Betriebsschalter
S2 = Endstörtaste -Brennerrelais
STB = Sicherheitstemperaturbegrenzer
TR = Temperaturregler
TW = Temperaturwächter
WS = Brennerstecker, 7-polig
(nur bei werkseitiger Brennerlieferung montiert)
