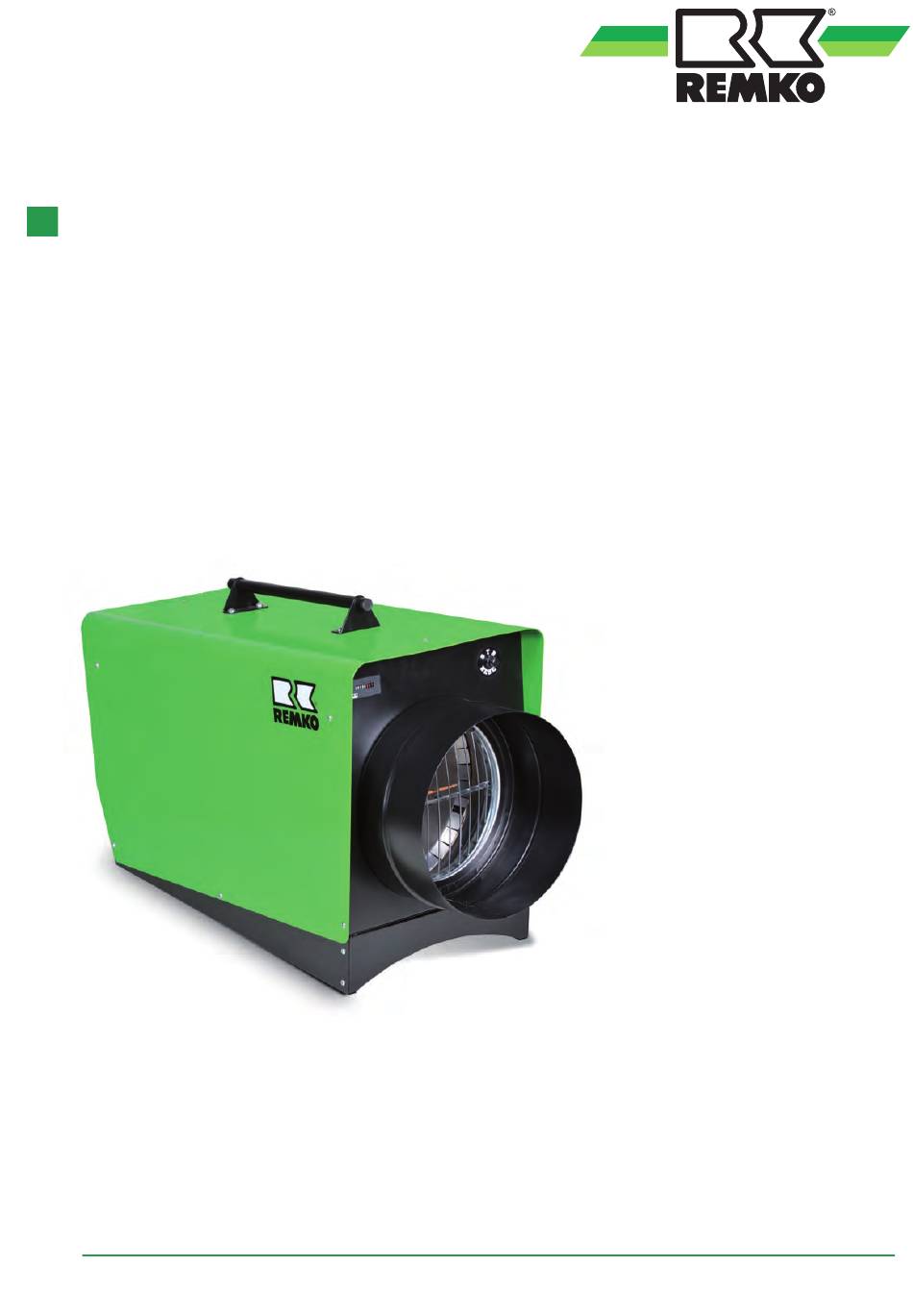

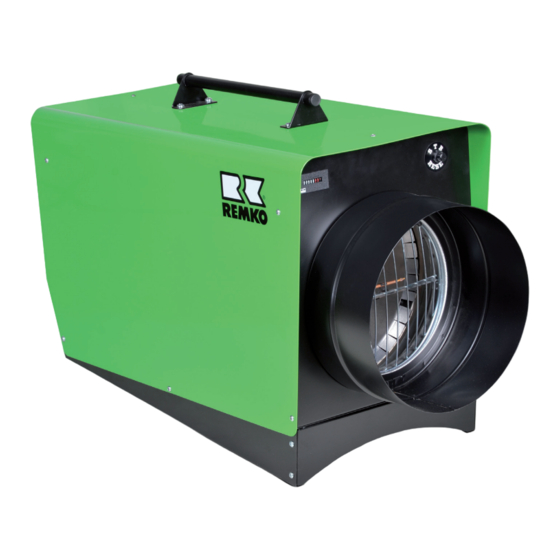

- Seite 1 Bedienungs- und Installationsanleitung REMKO Serie ELT-HT Hochtemperatur Elektro-Heizautomaten ELT 10-HT, ELT 18-HT Dieses Produkt ist nur für gut isolierte Räume oder für den gelegentlichen Gebrauch geeignet. 0208-2019-01 Version 1, de_DE Vor Beginn aller Arbeiten Anleitung lesen!
- Seite 2 Vor Inbetriebnahme / Verwendung der Geräte ist diese Anlei- tung sorgfältig zu lesen! Diese Anleitung ist Bestandteil des Gerätes und muss immer in unmittelbarer Nähe des Aufstellungsortes, bzw. am Gerät aufbewahrt werden. Änderungen bleiben uns vorbehalten; für Irrtümer und Druckfehler keine Haftung! Originaldokument...
-
Seite 3: Inhaltsverzeichnis
Störungsbeseitigung und Kundendienst..................15 Pflege und Wartung..........................16 9.1 Allgemeines........................... 16 9.2 Wartungsprotokoll......................... 17 Gerätedarstellung und Ersatzteillisten..................... 18 10.1 Gerätedarstellung ELT 10-HT..................... 18 10.2 Ersatzteilliste ELT 10-HT......................19 10.3 Gerätedarstellung ELT 18-HT..................... 20 10.4 Ersatzteilliste ELT 18-HT......................21 Index..............................22... -
Seite 4: Sicherheits- Und Anwenderhinweise
REMKO Serie ELT-HT Sicherheits- und Anwenderhinweise WARNUNG! Diese Kombination aus Symbol und Signalwort 1.1 Allgemeine Sicherheitshinweise weist auf eine möglicherweise gefährliche Situ- ation hin, die zum Tod oder zu schweren Verlet- Lesen Sie vor der ersten Inbetriebnahme des zungen führen kann, wenn sie nicht gemieden Gerätes oder deren Komponenten die Betriebsan-... -
Seite 5: Gefahren Bei Nichtbeachtung Der Sicherheitshinweise
1.4 Gefahren bei Nichtbeachtung Nicht betrieben dürfen die Geräte an Orten: der Sicherheitshinweise an denen zündfähige Gas-, Luftoder Staub-, Luft-Gemische auftreten können; dort wo Die Nichtbeachtung der Sicherheitshinweise kann brennbare Kleinteile angesaugt werden sowohl eine Gefährdung für Personen als auch für können, die sich an der Heizwendel entzünden die Umwelt und Geräte zur Folge haben. -
Seite 6: Sicherheitshinweise Für Montage-, Wartungs- Und Inspektionsarbeiten
Inbetriebnahme die dem Gerät beigefügte geeigneten nichtbrennbaren Untergründen „Gewährleistungsurkunde” vollständig ausgefüllt betriebssicher aufzustellen. an die REMKO GmbH & Co. KG zurückgesandt Die Geräte und Komponenten dürfen nicht in hat. Die Gewährleistungsbedingungen sind in den Bereichen mit erhöhter Beschädigungsgefahr „Allgemeinen Geschäfts- und Lieferbedingungen“... -
Seite 7: Transport Und Verpackung
1.11 Transport und Verpackung Die Geräte werden in einer stabilen Transportver- packung geliefert. Überprüfen Sie bitte die Geräte sofort bei Anlieferung und vermerken eventuelle Schäden oder fehlende Teile auf dem Lieferschein und informieren Sie den Spediteur und Ihren Ver- tragspartner. Für spätere Reklamationen kann keine Gewährleistung übernommen werden. -
Seite 8: Technische Daten
REMKO Serie ELT-HT Technische Daten 2.1 Gerätedaten Gerätetyp Symbol Einheit ELT 10-HT ELT 18-HT Nennwärmeleistung 10,5 18,0 Mindestwärmeleistung 12,0 Maximale kontinuierliche Wärmeleistung 10,5 18,0 max,c Schaltbare Heizleistung stufenlos, thermisch gesteuert Luftlvolumenstrom 400-900 750-1600 Ausblastemperatur °C bis 120 Spannungsversorgung V/Ph/Hz 400/3~N/50 Nennstromaufnahme max. -
Seite 9: Aufbau Und Funktion
Aufbau und Funktion 3.1 Gerätebeschreibung Die Geräte sind ortsveränderliche Elektro-Heizau- tomaten für den gewerblichen Einsatz an wech- selnden Einsatzorten. Die Geräte werden ausschließlich mit elektrischer Energie betrieben und sind speziell für Hochtem- peratureinsätze bis max. 120 °C Ausblastempe- ratur konzipiert. Die Anpassung der Ausblastemperatur erfolgt durch manuelle Anpassung der Ventilatordrehzahl. -
Seite 10: Elektrischer Anschluss
REMKO Serie ELT-HT Elektrischer Anschluss 4.1 Elektrisches Anschlussschema Anschluss ELT 10-HT 400V/3~N/50Hz Fuse 6.3Amp KL:L1 L1 L2 L3 N PE dT/80°C dT/100°C X2:1 EMV Filter 100°C Poti 150kΩ dT/120°C X2:4 X2:3 X2:2 7 kW 3,5 kW Abb. 1: Elektrisches Anschlussschema... - Seite 11 Anschluss ELT 18-HT Abb. 2: Elektrisches Anschlussschema Kondensator Ventilatormotor Grün - Grünlicht an = 18 kW Power Betriebsstundenzähler (optional) ab 120 °C Grünlicht aus = 12 kW Power Nachkühlthermostat Gelb - HT-Betrieb ab 80 °C Thermostatsteckdose Rot - STB 100 °C Betriebsschalter HW: Spezial Heizeinsatz 1 = Lüften / 2 = Heizen...
-
Seite 12: Inbetriebnahme Des Gerätes
Thermostatsteckdose [1] des Gerätes verbinden. Den Betriebsschalter in Stellung "0" schalten. Den Netzstecker des Gerätes mit einer ord- nungsgemäß installierten 16 A (ELT 10-HT), bzw. 32 A (ELT 18-HT) Netzsteckdose ver- binden. WARNUNG! Je nach verwendetem Thermostat den Fühler an einer geeigneten Stelle platzieren. - Seite 13 Sollten sich im Dauerbetrieb die Betriebsbedin- gungen ändern und die Temperatur steigt im Aus- blas über 120 °C, schaltet das Gerät automatisch auf eine Heizleistung von 7 kW bei ELT 10-HT und von 12 kW beim ELT 18-HT zurück. Die GRÜNE Kontrollleuchte erlischt, die GELBE leuchtet weiterhin.
-
Seite 14: Betrieb Mit Warmluftschlauch
REMKO Serie ELT-HT Betrieb mit Außerbetriebnahme Warmluftschlauch HINWEIS! Die Geräte sind mit einem speziellen Hochleis- tungs-Axialventilator ausgerüstet. Einstell- und Wartungsarbeiten dürfen nur durch Dieser erlaubt den Betrieb mit einem max. 7,6 m autorisiertes Fachpersonal ausgeführt werden. langen HT-Warmluftschlauch, um die erwärmte Luft gezielt und effektiv an den gewünschten Ein-... -
Seite 15: Störungsbeseitigung Und Kundendienst
Störungsbeseitigung und Kundendienst GEFAHR! Vor allen Arbeiten an den Geräten muss der Netzstecker aus der Netzsteckdose gezogen werden. Reparaturen bzw. Änderungen an der Elektroin- stallation sowie der Zuleitung dürfen aus sicher- heitstechnischen Gründen ausschließlich durch autorisiertes Fachpersonal ausgeführt werden. Das Gerät wurde unter Einsatz modernster Ferti- gungsmethoden hergestellt und mehrfach auf seine einwandfreie Funktion geprüft. -
Seite 16: Pflege Und Wartung
REMKO Serie ELT-HT Pflege und Wartung 9.1 Allgemeines Die Fühler der Sicherheitseinrichtungen stets staub- und schmutzfrei halten Die regelmäßige Pflege und Beachtung einiger Fühler und Kapillarrohr des Temperaturbegren- Grundvoraussetzungen gewährleisten einen stö- zers beim Aus- bzw. Einbau des Ausblas- rungsfreiem Betrieb und eine lange Lebensdauer schutzgitters nicht beschädigen... -
Seite 17: Wartungsprotokoll
9.2 Wartungsprotokoll Gerätetyp: Gerätenummer: -------------------------------- --------------------------------------- Gerät gereinigt – Außen – Gerät gereinigt – Innen – Ventilatorflügel gereinigt Brennkammer gereinigt Wärmetauscher gereinigt Rauchgasbremsen ersetzt Dichtung Revisionsdeckel ersetzt Brennstofffiltereinsatz ersetzt Sicherheitseinrichtungen geprüft Schutzvorrichtungen geprüft Gerät auf Beschädigungen geprüft Elektrische Sicherheitsüberprüfung Brennerwartung *) Probelauf Bemerkungen: .............................. -
Seite 18: Gerätedarstellung Und Ersatzteillisten
REMKO Serie ELT-HT Gerätedarstellung und Ersatzteillisten 10.1 Gerätedarstellung ELT 10-HT 3 (3a) Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten. -
Seite 19: Ersatzteilliste Elt 10-Ht
Bezeichnung EDV-Nr. Schutztülle für Netzkabel Transportgriff Ventilator mit Motor und Verstärkungsblech Schutzgitter Außenmantel ELT 10-HT Kondensator 3 mF Außenmantel ELT 10-HT INOX Leuchte „ROT“ (STB-Störung) Vorderwand mit Leuchte „GRÜN“ (max. Heizl.) Ausblasstutzen Leuchte „GELB“ (HT-Betrieb) Bodenblech Thermostatsteckdose kpl. Frontabdeckung vom... -
Seite 20: Gerätedarstellung Elt 18-Ht
REMKO Serie ELT-HT 10.3 Gerätedarstellung ELT 18-HT 28 27 26 Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten. -
Seite 21: Ersatzteilliste Elt 18-Ht
10.4 Ersatzteilliste ELT 18-HT Bezeichnung EDV-Nr. Bezeichnung EDV-Nr. Schutztülle für Netzkabel Transportgriff Ventilatormotor mit Flügel und Verstärkungsblech Ansaugschutzgitter Außenmantel ELT 18-HT Kondensator 8 mF Außenmantel ELT 18-HT INOX Leuchte „ROT“ (STB-Störung) Vorderwand mit Leuchte „GRÜN“ (max. Heizl.) Ausblasstutzen Leuchte „GELB“ (HT-Betrieb) Bodenblech Thermostatsteckdose kpl. -
Seite 22: Index
REMKO Serie ELT-HT Index Eigenmächtiger Umbau ....6 Gefahren bei Nichtbeachtung der Sicher- Elektrischer Anschlussschema ..10, 11 heitshinweise . -
