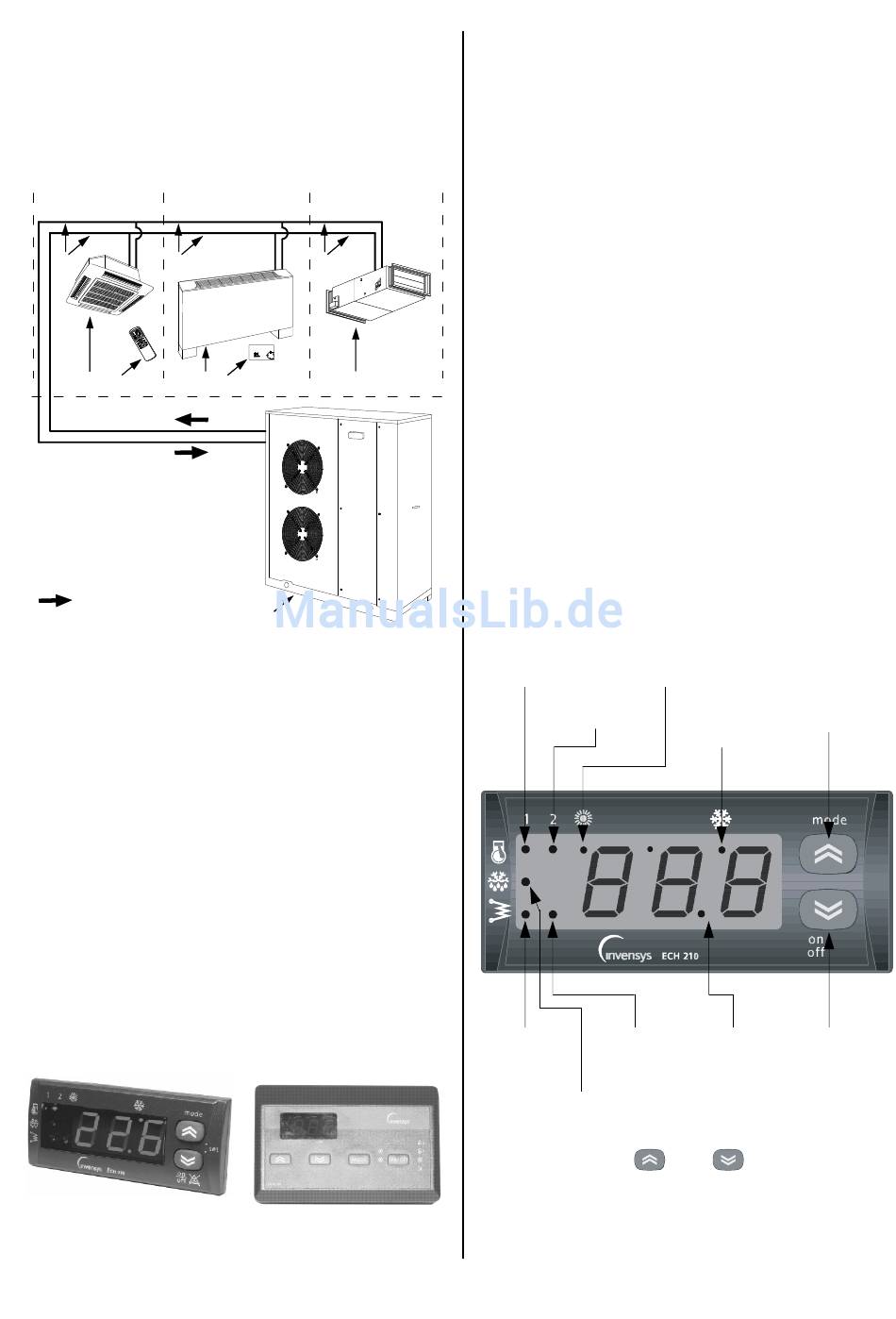

Systemaufbau

REMKO Kaltwasser-Raumklimasysteme bestehen aus
einem anschlußfertigen Außenteil, z. B. dem luftgekühl-
ten Kaltwasser-Erzeuger REMKO RVS und einem oder
mehreren Kaltwasser-Verbrauchern, z. B. den Innenge-
räten REMKO KLT, WLT, DKT und FLG.
Innenbereich 1 Innenbereich 2
4 4
2 3
1 = Kaltwasser-Erzeuger RVS
2 = Innengeräte DKT/KLT/FLG
= Bedienungsgeräte
3
4 = Rohrleitungen
V or- und Rücklauf
Wärmeträger
V or- und Rücklauf
Zusätzlich besteht die Möglichkeit, in Kombination mit
einer entsprechenden Anlage, die von den REMKO
Kaltwasser-Erzeugern erzeugte Kühlleistung über den
Fußboden, über das Bauwerk oder über Kühlsegel in
die zu kühlenden Räume einzubringen.

Bedienung

Die Bedienung des Kaltwasser-Erzeugers erfolgt voll-
automatisch durch den werkseitig eingebauten, inter-
nen Regler ECH oder durch die als Zubehör erhältliche,
externe, bauseits
Fernbedienung EKW.
Die Regelung und die Kabel-Fernbedienung ermögli-
chen die Veränderung von Parametern sowie die An-
zeige der Betriebstemperaturen.
Regelung ECH
Innenbereich 3
4
2 3 2
1
Außenbereich
zu installierende
Kabel-Fernbedienung EKW
Regelung
Die Regelung des Kaltwasser-Erzeugers übernimmt der
elektronische Regler ECH. Er befindet sich bei dem Ge-
rät RVS 600 unterhalb der Schutzabdeckung in einem
Gehäusepaneel. Er kontrolliert und steuert alle Regel–
und Sicherheitsfunktionen. Er verfügt über:
◊ Kontrolle und Anzeige der Wärmeträgerein– und
-austrittstemperaturen.
◊ Selbständig arbeitende Temperaturregelung von
Soll- und Istwert.
◊ Anzeige der Verzögerungszeit von Kompressor und
Ventilator.
◊ Prüfung auf zu geringe Wasseraustrittstemperatur.
Frostschutzüberwachung.
◊ Anzeige und Regelung aller Sicherheitseinrichtun-
gen, die auf Grund eines Fehlers unterbrochen wur-
den.
◊ Anzeige des Betriebszustandes.
◊ Regulierung der Verflüssigungstemperatur.
Winterregelung.
◊ Einstellmöglichkeit von Parametern in mehreren
Zugriffsebenen.
Teilweise Passwort geschützt.
Tableau der Regelung ECH
Status LED
Kompressor 1
Status LED
Kompressor 2
Kabel-
LED Frost-
schutz-
widerstand 2
LED Status Abtauung
(nur bei RVS...H)
Über die Pfeiltasten
Programmierung der Regelung vorgenommen werden.
Sie ermöglichen so die Änderung der Parameter aller
Betriebsabläufe sowie die der dazugehörigen Werte in
mehreren Ebenen.
LED
Heizmodus
LED
Kühlmodus
LED Frost- Anzeige-
schutz- display
widerstand 1
u n d kann die komplette
MODE-Taste
ON/OFF
RESET-Taste
