Sammelstörmeldung
Als Zubehör ist eine potentialfreie Sammelstörmeldung
erhältlich. Verwenden Sie hierzu die entsprechende
Montageanweisung.
Externe Freigabe Kühl- und Heizbetrieb
Die Geräte sind im Auslieferungszustand durch die Re-
gelung durch die Taste
schalten. Die Einstellung der Betriebsart ist ebenfalls
mit der Taste MODE auf der Regelung einstellbar.
Sollen die Geräte von einer entfernten Stelle aus in der
Betriebsart Kühlen oder Heizen aktiviert werden sind
die, je nach Gerätetyp, mit 30 und 32 bzw. mit C und
CP1 bezeichneten Reihenklemmen der Klemmleiste zu
verwenden.

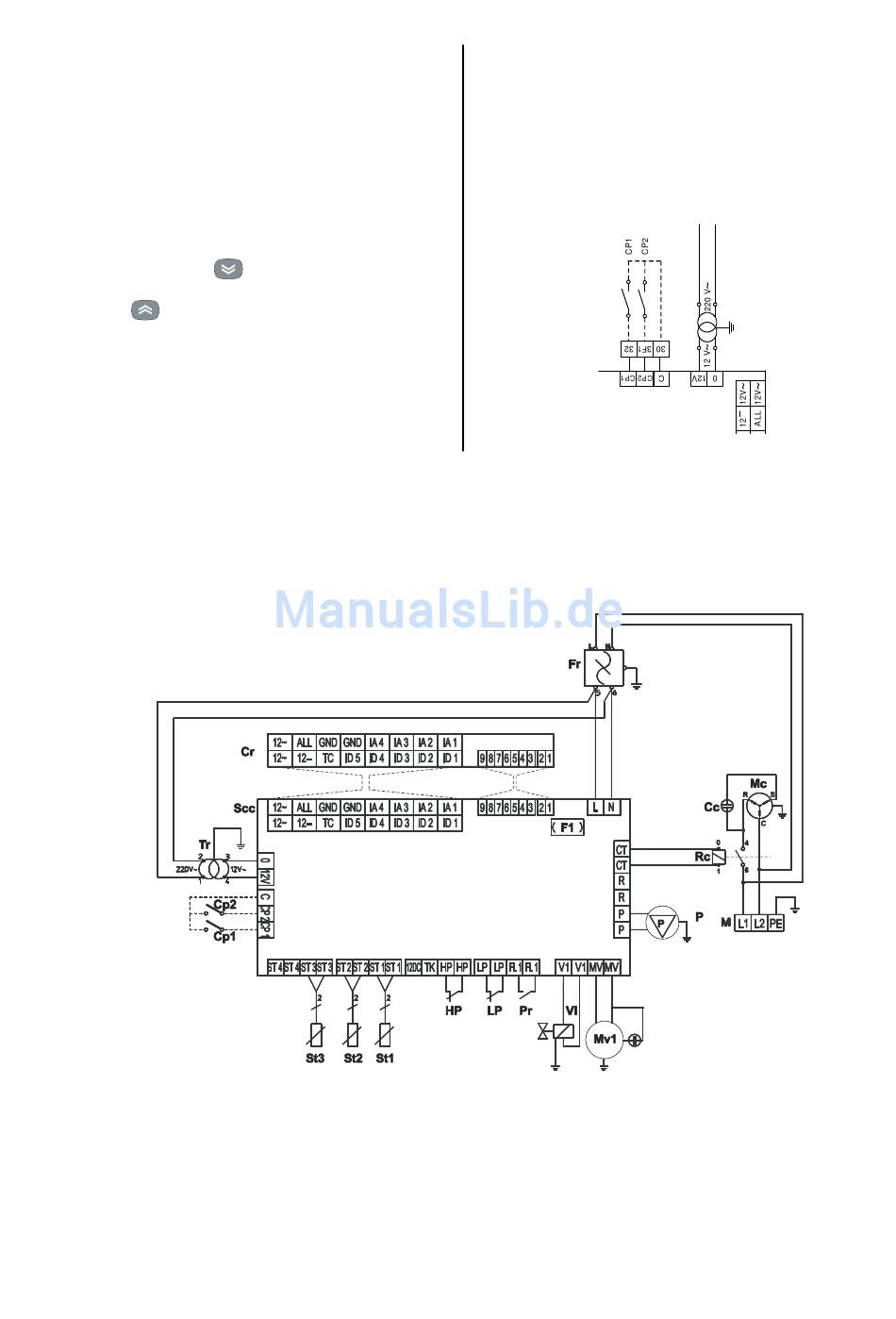

Elektrisches Schaltschema

RVS 600
Zeichenerklärung:
3UG3 Phasenfolgerelais
CP1 pot.freier Eingang HEAT/COOL
CP2 pot.freier Eingang Standbybetrieb/Regelbetrieb
Cr Regelung ECH 210 B
Ct Relais Kompressor
Ev Magnetventil Kältekreis
F1 Sicherung Anschlußplatine 5A
F2 Sicherung Regelplatine Verflüssigung 8A
F3 Sicherung Umwälzpumpe 10A
Fr Frequenzsperre
ON/OFF ein- bzw. auszu-
Hp Druckwächter Hochdruck
IP Hauptsicherungen
Lp Druckwächter Niederdruck
Mc Kompressormotor
Mv1 Ventilatormotor 1
Mv2 Ventilatormotor 2
P Umwälzpumpe
Pr Differendruckwächter
R Relais Umwälzpumpe
Scc Anschlußplatine Regelung ECH 210 B
Sollen die Geräte von einer entfernten Stelle aus ein-
bzw. ausgeschaltet werden, z. B. um Stillstandszeiten
in den Nachtstunden oder Aktivierung/Deaktivierung
einer GLT zu realisieren sind die, je nach Gerätetyp,
mit 30 und 3F1 bzw. mit C und CP2 bezeichneten Rei-
henklemmen der Klemmleiste zu verwenden.
Die Anschlüsse sind mit einem maximalem Aderquer-
schnitt von 0,75 mm² durchzuführen.
X
St1
St2
St3
Thc
Thv
Tk
Tr
VI
1 2
TR
4 3
Platine
Sensor Wassereintritt
Sensor Wasseraustritt
Sensor Verflüssigung
Übertemperatur Kompressor
Übertemperatur Ventilator
Regelplatine Verflüssigung (Winterregelung)
Transformator
Umkehrventil Kältekreis (nur RVS...H INOX)
