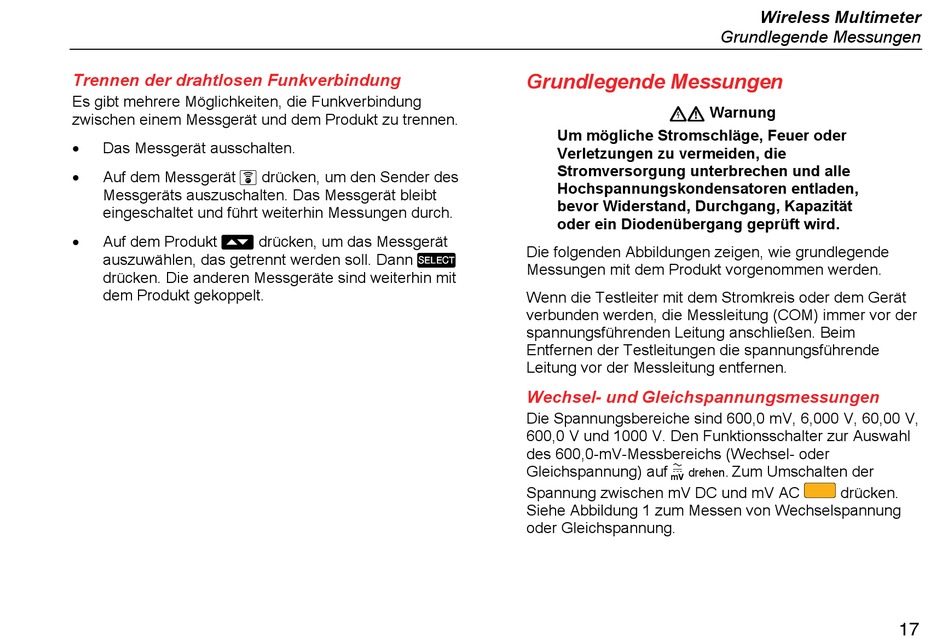

Trennen der drahtlosen Funkverbindung
Es gibt mehrere Möglichkeiten, die Funkverbindung
zwischen einem Messgerät und dem Produkt zu trennen.
•
Das Messgerät ausschalten.
•
Auf dem Messgerät drücken, um den Sender des
Messgeräts auszuschalten. Das Messgerät bleibt
eingeschaltet und führt weiterhin Messungen durch.
•
Auf dem Produkt drücken, um das Messgerät
auszuwählen, das getrennt werden soll. Dann
drücken. Die anderen Messgeräte sind weiterhin mit
dem Produkt gekoppelt.
Grundlegende Messungen
Warnung
Um mögliche Stromschläge, Feuer oder
Verletzungen zu vermeiden, die
Stromversorgung unterbrechen und alle
Hochspannungskondensatoren entladen,
bevor Widerstand, Durchgang, Kapazität
oder ein Diodenübergang geprüft wird.
Die folgenden Abbildungen zeigen, wie grundlegende
Messungen mit dem Produkt vorgenommen werden.
Wenn die Testleiter mit dem Stromkreis oder dem Gerät
verbunden werden, die Messleitung (COM) immer vor der
spannungsführenden Leitung anschließen. Beim
Entfernen der Testleitungen die spannungsführende
Leitung vor der Messleitung entfernen.
Wechsel- und Gleichspannungsmessungen
Die Spannungsbereiche sind 600,0 mV, 6,000 V, 60,00 V,
600,0 V und 1000 V. Den Funktionsschalter zur Auswahl
des 600,0-mV-Messbereichs (Wechsel- oder
Gleichspannung) auf
drehen.
Spannung zwischen mV DC und mV AC
Siehe Abbildung 1 zum Messen von Wechselspannung
oder Gleichspannung.
Wireless Multimeter
Grundlegende Messungen
Zum Umschalten der
drücken.
17
