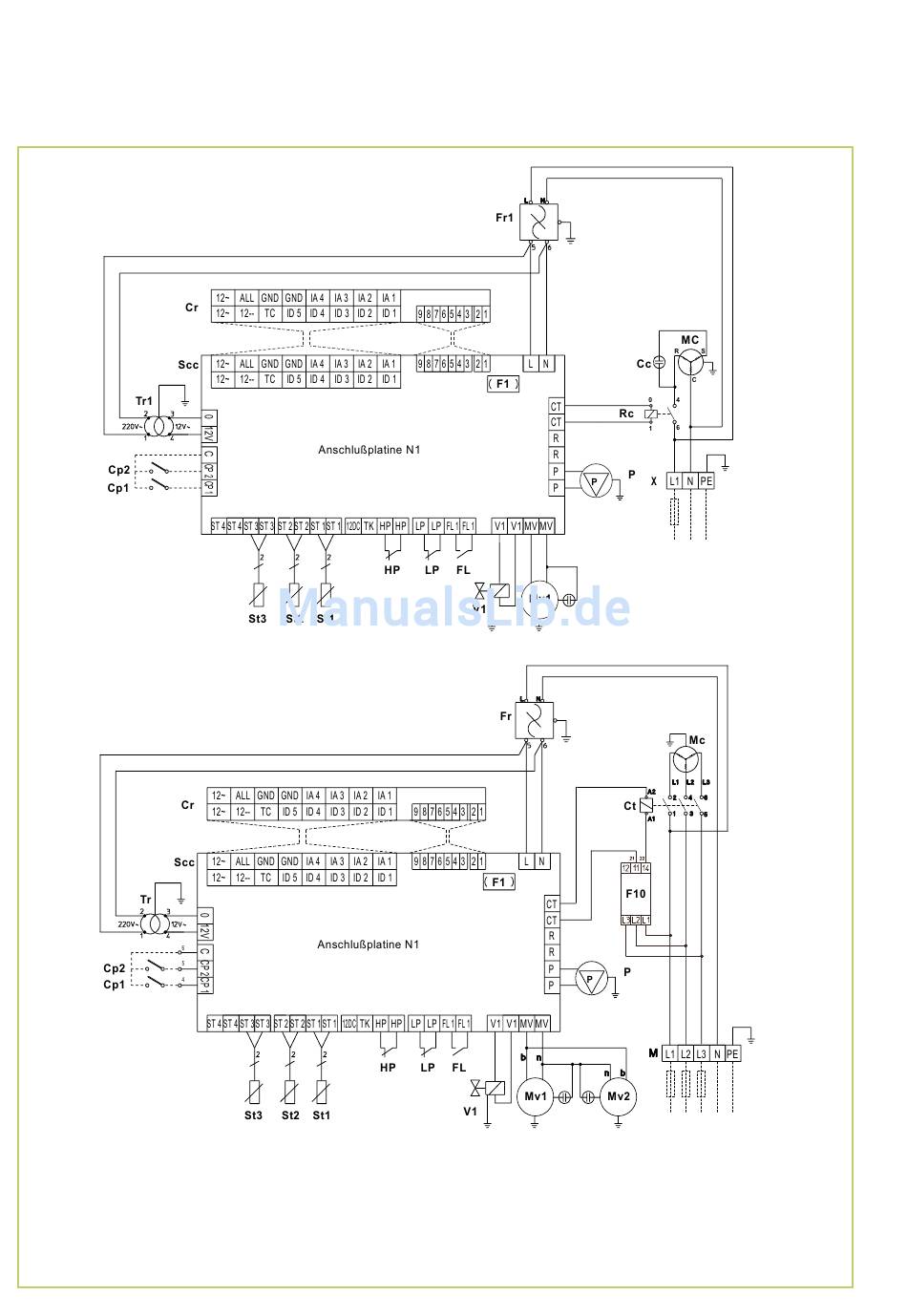

Elektrisches Schaltschema
RVS 600 (H) INOX
RVS 1000 (H) INOX / RVS 1600 (H) INOX
Legende:
F10
Phasenfolgerelais
CP1
pot.freier Eingang
Heizbetrieb / Kühlbetrieb
CP2
pot.freier Eingang
Standby/Betrieb
Cr
Regler ECH 210 B
24
Ct
Schütz Kompressor
F1
Sicherung Anschlußplatine
5A
Fr 1
Frequenzsperre
FL
Differendruckwächter
HP
Druckwächter Hochdruck
LP
Druckwächter Niederdruck
MC
Kompressormotor
Mv1
Ventilatormotor 1
Mv2
Ventilatormotor 2
N1
Anschlußplatine
P
Umwälzpumpe
Scc
Anschlußstecker
ECH 210 B
St1
Sensor Mediumeintritt
St2
Sensor Mediumaustritt
St3
Sensor Verflüssigung
Tr1
Transformator
VI
Umkehrventil Kältekreis
(nur RVS...H INOX)
